使用外部參照能夠方便設計人員之間的圖形共享、節省空間，但是也有不足之處。如果外部參照原文件被刪除或被移動到其他路徑，或者將文件傳給其他人時忘了附上外部參照文件，則外部參照將無法正常顯示，只能顯示外部參照的路徑和文件名。如果項目完成或需要將圖紙傳給第三方或者要?dú)w檔，可以將外部圖形綁定到當前圖形中，將外部參照轉換為圖塊，成為當前圖形的一部分。我們可以根據自己的需要將外部參照全部或部分格式綁定到當前圖中，下面簡單介紹一下外部參照的綁定方式。

CAD外部參照的使用技巧及在設計中的應用

CAD外部參照與塊參照的區別和聯系

CAD外部參照的附加型和覆蓋型有什么區別？

CAD中如何裁剪圖塊、外部參照、圖像、視口?

一、將外部參照整體綁定到當前圖中

外部參照雖然顯示在當前圖紙中，但這些圖形數據是保存在外部參照原圖中的，在圖中直接雙擊外部參照進行參照編輯，編輯后的結果也是保存在外部參照原圖的。要想將外部參照的圖形保存到當前圖中，就需要將外部參照綁定，綁定的操作很簡單，但綁定分成兩種方式，卻讓很多初學者不太理解，其實自己操作一下就可以看出兩者的區別了。

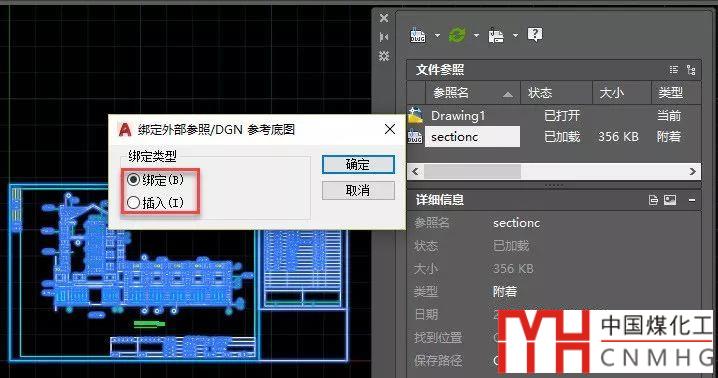

1、在外部參照管理器中選中參照?qǐng)D紙，右鍵，選擇綁定，就會彈出一個對話框，讓我們選擇綁定方式是"綁定”或“插入”。如下圖所示。

不就是要把外部參照變成圖塊嗎！為什么要分兩種方式呢？綁定和插入有什么區別呢？

綁定

依賴外部參照的命名特性或?qū)ο蟮拿Q(chēng)將從參照名|定義名變?yōu)?span>參照名$n$定義名，這些特性和對象包括圖層、文字樣式、標注樣式、圖塊、線型。

舉個例子，如果命名為FLOOR1 的外部參照包含命名為 WALL的圖層，在綁定前，圖層管理器中顯示的圖層名為FLOOR1|WALL，則綁定外部參照之后，圖層名將變成 FLOOR1$0$WALL的內部定義圖層。 如果已存在同名的內部命名對象，$n$中的數字將自動增加。 例如，在綁定此外部參照前，圖形中已存在FLOOR1$0$WALL，依賴外部參照的圖層 FLOOR1|WALL 將被重命名為 FLOOR1$1$WALL。

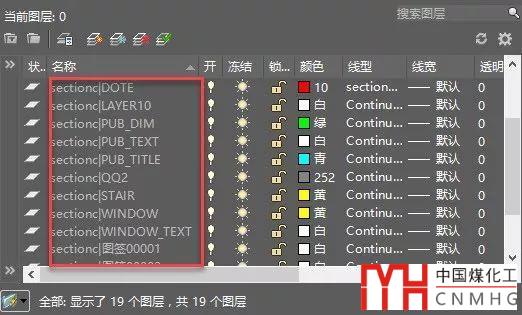

比如綁定前圖層特性管理器中看著外部參照?qǐng)D層的名稱如下圖所示。

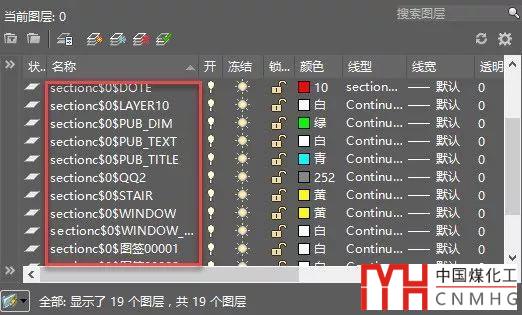

綁定后圖層名會變成如下圖所示。

插入

插入時，依賴外部參照的命名特性或?qū)ο蟮拿Q(chēng)不使用“塊名$n$符號名”方式，而是從名稱中直接去掉外部參照的名稱。對于插入的圖形，如果當前圖的命名對象與綁定的依賴外部參照的命名對象具有相同的名稱，符號表中不會增加新的名稱，依賴外部參照的綁定命名對象將采用當前圖中定義的命名對象的特性。

用同樣的例子，如果命名為FLOOR1 的外部參照包含命名為 WALL 的圖層，則在使用“插入”選項綁定外部參照之后，依賴外部參照的圖層 FLOOR1|WALL將成為WALL,如果本圖中本來就有WALL圖層，則直接使用本圖中WALL圖層的設置，外部參照中WALL圖層的特性將被忽略。

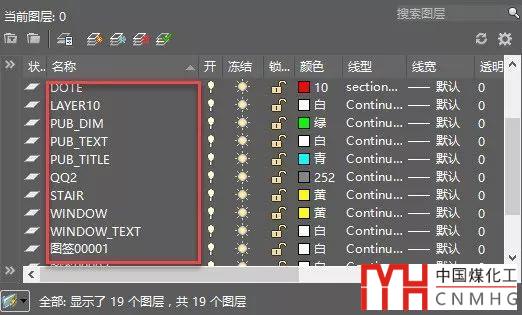

上面的圖紙如果用插入的方式綁定，圖層名會變成如下圖所示。

至于要采用哪種方式取決于圖紙的狀況和你的需要，兩者各有自己的優劣勢。綁定的方式會給外部參照中所有的特性和對象保留一個唯一的名字，這樣不會出現相關定義被覆蓋的情況，但這樣就會導致圖層、文字樣式、標注樣式、注釋比例等成倍增加，會給后續操作帶來一些麻煩。

插入方式會將外部參照的圖層、文字樣式、標注樣式等特性或圖塊等對象與當前圖紙合并，數據的數量會相對少一點，但如果當前圖和外部參照中有同名的特性和對象，但定義不同時，外部參照特有的特性會被丟失，這樣可能會導致外部參照?qǐng)D紙的圖形的顯示和數據發生一些變化。如果同名的特性或?qū)ο蠖x完全相同的話，插入方式顯然更好。

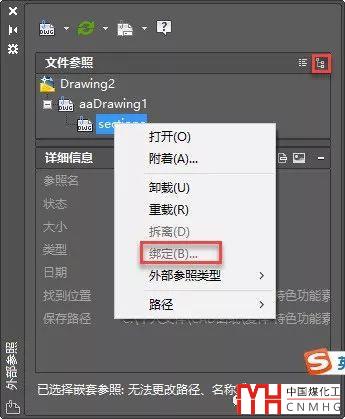

需要注意的是，嵌套的外部參照無法直接綁定，只能幫助最頂層的外部參照。比如在B圖中插入了A，然后B圖又被插入到C圖，那A就可能被作為嵌套參照插入到C圖中，在C圖中無法直接綁定A，只能綁定B。如果想弄清楚外部參照是否是嵌套參照，可以在外部參照管理器中用樹狀顯示，如下圖所示。

二、將外部參照部分?jǐn)?shù)據綁定到當前圖中

如果在當前圖中使用外部參照中的一些數據，可以將外部參照中的一些圖層、文字樣式、標注樣式、線型或圖塊等綁定到當前圖中，命令是XBIND。

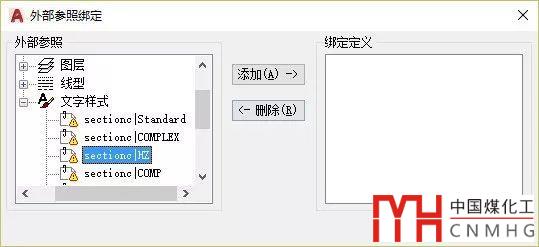

輸入XBIND命令后，回車，會彈出“外部參照綁定”對話框。對話框中會顯示當前圖中的已插入的外部參照，單擊參照名稱下的加號，可以顯示可綁定的數據類型，單擊數據類型前的加號，可以顯示外可綁定的設置，如下圖所示。

選中一個數據后，單擊“添加”按鈕，可以添加到右側的列表中。如果添加錯了，可以在右側列表中選中后單擊“刪除”按鈕。當需要綁定的數據都添加到了右側列表后，單擊“確定”按鈕，就可以將選中的數據綁定到當前圖中。

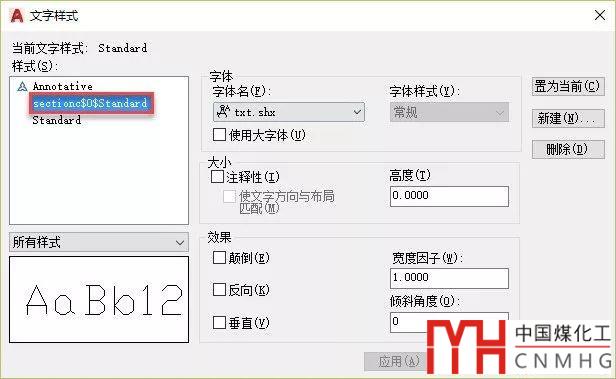

被綁定的數據的名字前面也會加上外部參照的圖紙名，如下圖所示。

已經綁定過的數據將不再出現在XBIND對話框中。

很多人在綁定的時候出現錯誤，這種錯誤通常是由于外部參照?qǐng)D紙中存在錯誤數據或特殊數據，可以用修復RECOVER打開參照原圖或RECOVERALL修復當前圖中所有外部參照后再試試，如果還不行，就需要分析圖紙還有什么其他問題了。

上面簡單介紹了綁定外部參照的幾種方式，你可以自己試一下，對綁定后各種數據可能發生的變化有一定了解后，你自然之道自己應該選用哪種方式。

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件。
