其實譚編已經疑惑很久了，好像大家都在疑惑拉貢圖是怎樣畫出來的。譚編給大家提供拉貢繪圖的origin源文件模板，文末有獲取方式。

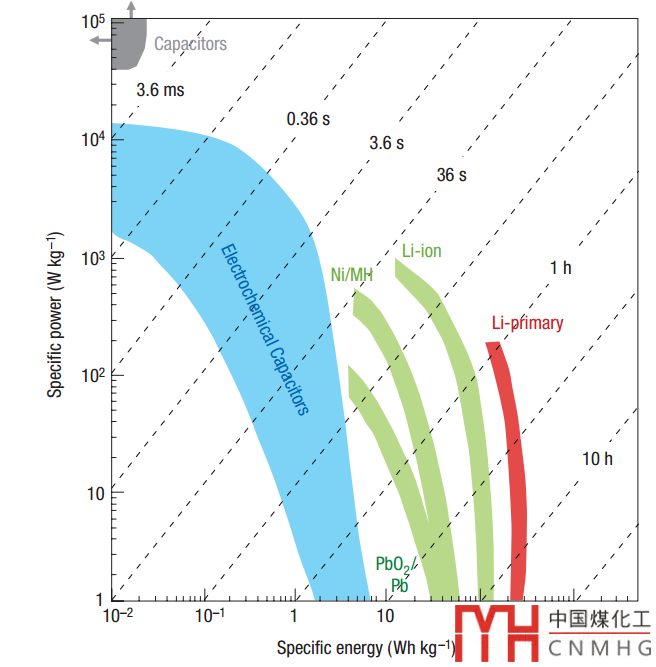

下面是一張文獻圖：

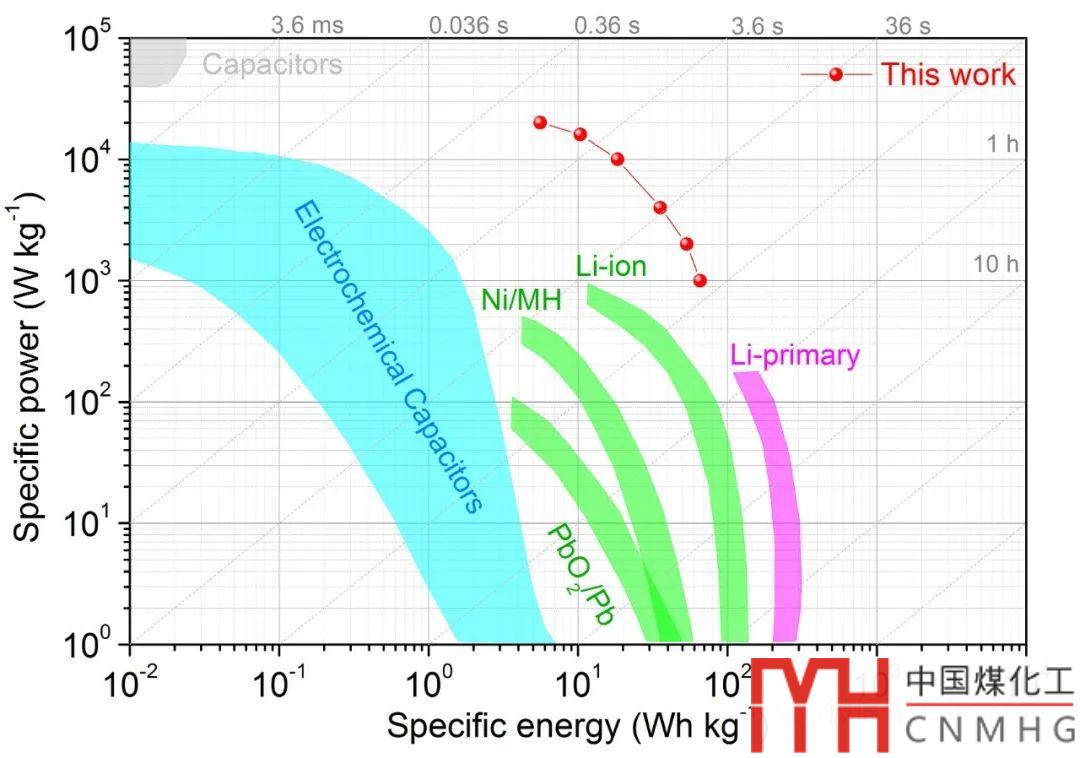

下圖是譚編繪制的圖：

圖中的條帶是不同類型的化學電源功率密度與能量密度的變化范圍，來源于文獻數據。從上圖中我們可以直觀地了解以下幾個信息：

（1）不同電源的能量密度、功率密度的范圍；

（2）功率密度越大，能量密度越小；

（3）充放電時間越短，功率密度越大，能量密度越??；

（4）This work實驗數據沿著對角線方向擴展越顯優勢。

下面介紹一下這個模板怎么用。

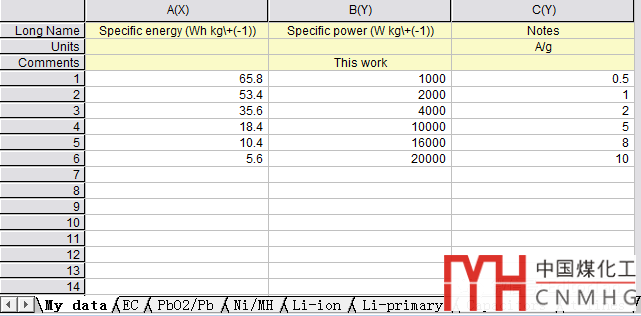

1. 數據表結構

如上圖所示，數據表由多個sheet組成，分別是：My data、EC、PbO2/Pb、Ni/MH、Li-ion、Li-primary、Capacitor和t-lines。

My data是粘貼你自己的實驗數據。t-lines是圖中的時間斜線，其余是不同電源的文獻數據。

2. 用法

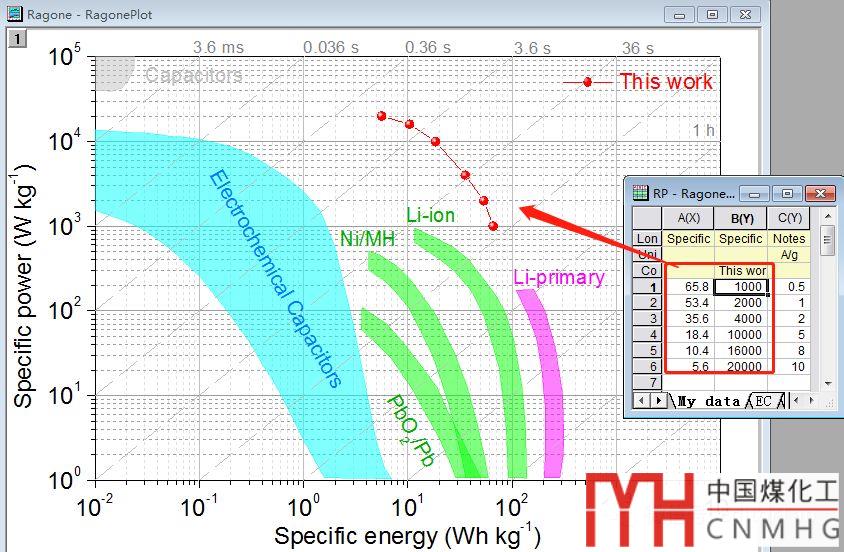

只要修改數據表中my data表單里的數據，模板中的圖像就會更新變化。

也就是說，我們只需要修改My data表中的數據，刷新后，就是我們自己的圖了。

就這么簡單，想必研究新能源的你，肯定想要這個拉貢圖的Origin源文件模板吧！
