檢查或審圖時，經常會使用修訂云線REVCLOUD來標記有問題且需要修改的圖形。修訂云線就是一種特殊的多段線，操作很簡單，但我們在繪制的時候經常會遇到一些問題，比如畫了一圈后卻封閉不了，或者圓弧太小幾乎看不見，帶寬度的云線是怎么繪制的等等，下面將云線的繪制和修改的技巧簡單介紹一下。

一、繪制云線的基本操作步驟

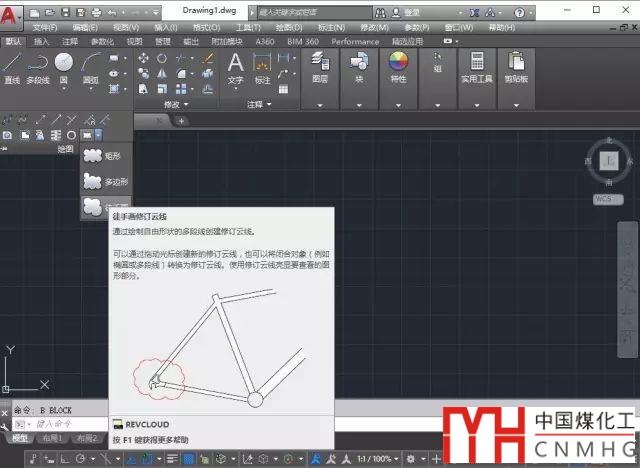

繪制云線的操作很簡單，在菜單、工具欄或命令面板調用運行命令，或者輸入REVCLOUD命令后回車來調用，但低版本和高版本有一些變化。在低版本中雖然可以利用選項設置來選擇規則圖形來生成云線，但初學者不太清楚操作，因此到高版本將命令進行了分解，分成了矩形云線、多邊形云線和徒手畫，如圖所示。

矩形和多邊形是修訂云線的兩個特殊形式，可以說是修訂云線的子命令，所以我們還是來介紹各版本通用的功能，也就是徒手畫的操作步驟。

在命令面板中單擊徒手畫修訂云線或者輸入REVCLOUD后回車，執行修訂云線命令，軟件會提示指定云線的第一點，并列出了以大堆選項，如圖所示。

可以看到里面有弧長、對象、矩形、多邊形、徒手畫、樣式、修改等一些列參數，低版本可能沒有矩形、多邊形、徒手畫三個參數，這三個參數就對應了上面第一張截圖中的三個功能圖標。

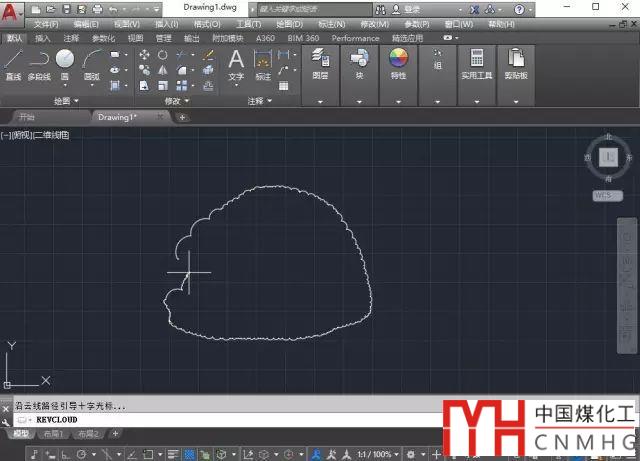

直接在圖中單擊確定第一點，然后拖動光標，圖面上就會跟隨光標出現一系列半徑不一的連續圓弧，如圖所示。

圓弧的最小半徑是可以設置的，在徒手畫云線的過程中，軟件會根據光標移動的軌跡自動計算圓弧段的半徑大小，因此我們會看到圓弧半徑有大有小。

將光標移動到云線起點附近，如果光標距離起點足夠近，云線會自動封閉，云線繪制就結束了。

如果最小弧線設置的比較小，有比較容易出現云線又畫到起點附近但仍不封閉的情況，所以我們需要根據圖紙的尺寸設置里的最小弧長。

二、云線如何控制弧長

當圖形尺寸比較大時，就需要將弧長設置得大一些，避免生成的弧長過小，圓弧段過多，看上去效果不太好，操作也不方便。

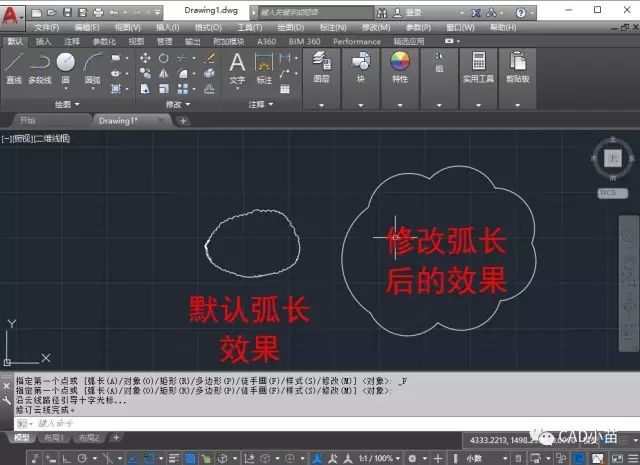

執行云線命令后，輸入A，回車，就可以設置最小弧長，默認的弧長是0.5，我們可以手動輸入最小弧長，也可以在圖中通過定義兩點來定義弧長。最小弧長設置合適的話，云線的圓弧段會減少很多，如圖所示。

五、如何修改已畫完的云線

如果繪制的云線有問題，需要修改云線所包含的區域，可以輸入M選項回車，命令行會提示我們選擇一條已繪制好的云線，然后可以從云線上取一個點作為起點，繪制一段新的云線，然后以云線上另一點結束，這條云線將原來的云線一分為二，軟件會提示我們刪除其中的一段，如圖所示。

將某一段刪除后，就可以得到一條新的云線。

修改云線主要用在徒手畫方式繪制的云線，用矩形、多邊形、圓或其他規則對象來生成的云線，估計都不用修改。

CAD的命令都是這樣，一開始因為滿足某種需求開發了這個命令，用戶在使用的過程中，會發現徒手畫云線不太方便，而且不太好看，于是就有了對象以及后來的矩形和多邊形選項；云線用于標記需修訂的區域，為了更顯眼，于是后來增加了手繪的模式。

大家在使用命令，覺得常規操作無法滿足自己的需求時，不妨先研究一下命令的現有參數，也許你的需求早已在開發者的考慮中了。

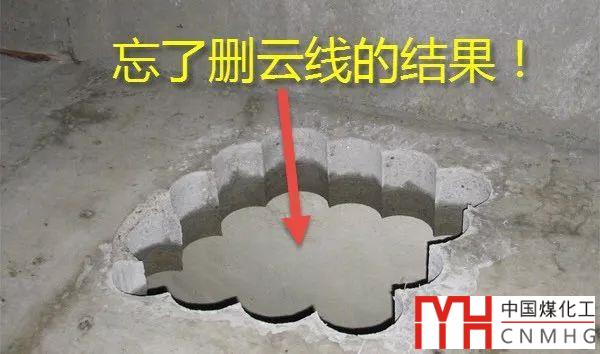

施工圖不要忘了刪掉云線！否則有可能出現這樣的情況。

以上技巧適用于AUTOCAD和浩辰CAD等類似軟件，不同軟件選項不完全相同，但操作是類似的。
