Origin繪圖進階特訓營學習筆記
山東大學 李銳
一鍵調整圖的邊界：圖層外右擊→調整頁面到圖層大小
數據平滑處理1：分析→信號處理→平滑→增加窗口點數→取消勾選原噪音曲線保留平滑后的曲線
數據平滑處理2：雙擊曲線→線條→連接→B樣條
一鍵調整坐標刻度：選擇圖層→右邊工具欄，紅色坐標系按鈕
繪制水平、豎直線：摁住shift鍵，用直線工具繪制
讀取數值：先點擊繪圖，左邊工具欄兩個讀數工具：1屏幕讀數、2曲線上讀數
小插圖：確定圖層→右邊工具欄兩個工具：1空白（無數據）插圖、2帶數據插圖
添加邊框：雙擊數軸，軸線與刻度線，點擊上、右軸，勾選顯示，分別將主次刻度的朝向改為“無”
繪制一個矩形：左邊工具欄，選擇矩形工具，繪制后，雙擊調整繪圖細節（顏色、透明度）
重構圖例：左下方工具欄；或右上方工具欄；或在繪圖上右鍵選擇New Legend
修改刻度：雙擊刻度線，修改邊框細節
放大縮?。?/strong>按下Ctrl鍵，滾動鼠標滾輪
表格數據顏色調整：選擇列，油漆桶（上方工具欄）

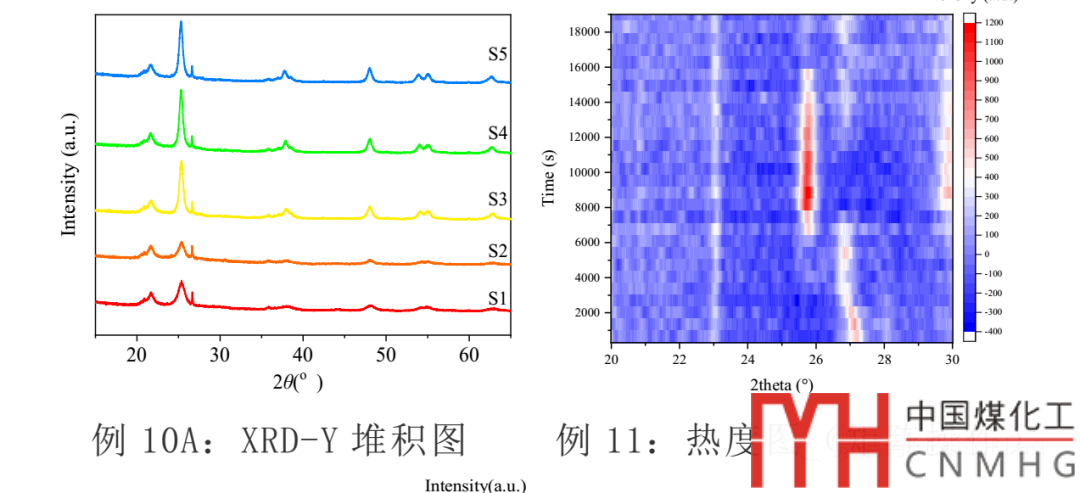

數據從上到下堆疊：1.堆積圖；2.Y偏移堆積曲線（XRD常用）eg：XPS的時候先選擇一個相應的曲線數據，利用占座法繪制堆積圖，然后選擇區域數據拖過去
堆積圖間距：垂直間距，調大可獨立坐標系
分組/獨立：可以統一設置格式，或單獨設置

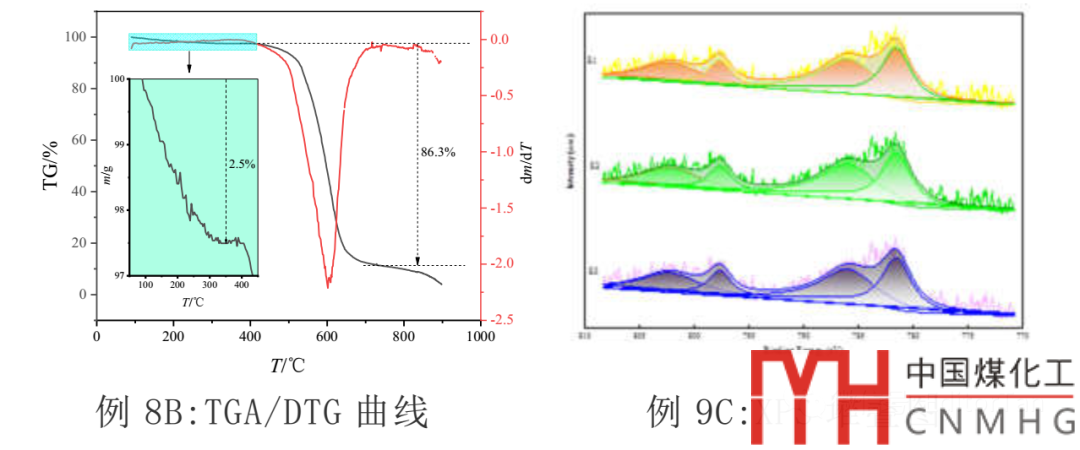

擬合配色原則：XPS原始數據曲線（噪音大）顏色要淺，擬合之后的曲線顏色要深
Y偏移堆積圖：主要用于多個XRD的比較（只有一個圖層）
上下移動曲線：點擊兩次選定某條曲線→分析→數據操作→垂直平移→拖動實現平移
文本一鍵對齊：多個文本標簽，按shift并點擊選中多個文本→右側有對齊選項

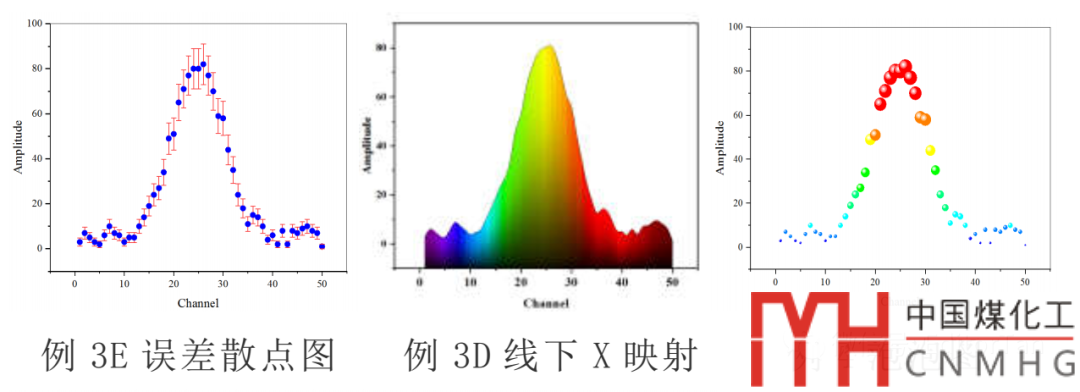

一條曲線顏色漸變（映射填充）：曲線→線條→顏色→按點→顏色映射→填充
原位熱度圖：XYYY形的數據，激活表格→轉換為矩陣→直接轉換；全選轉換的表格繪制熱點圖/原始表格繪制熱點圖→Y值在→列標簽→對應坐標
快速模式：右側小人，關閉或打開快速模式
刻度調節：太密集的話→主刻度→類型→按增量
刻度值旋轉：雙擊刻度→刻度線標簽→格式→旋轉
改變刻度值為文本：刻度和標簽→顯示→類型
彩色圖例刻度更改：雙擊→級別（更改圖例范圍類型）/標簽（更改顯示刻度的形式）

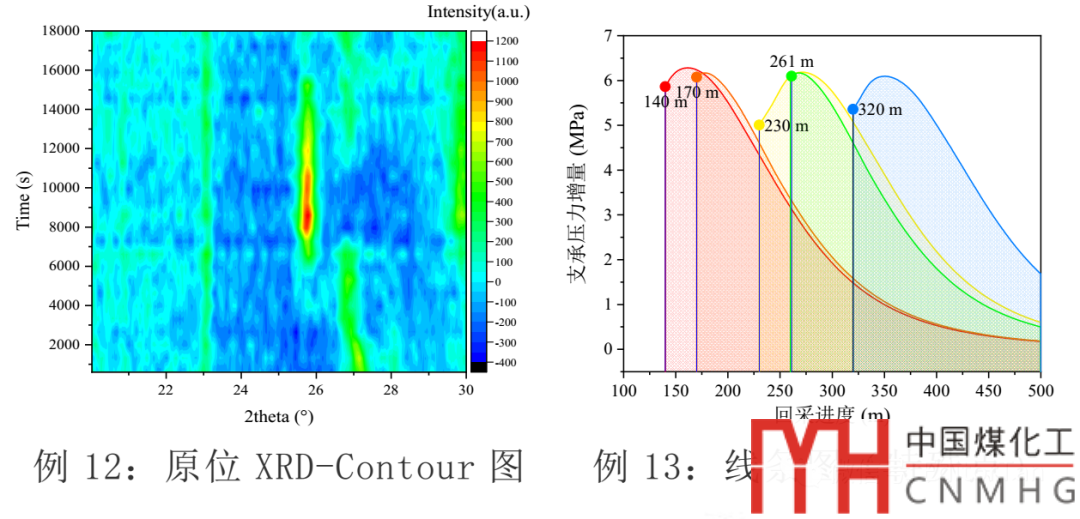

原位XRD：等高圖→Y值→列標簽→選擇相應Y值
顯示曲線細節：點擊多次→雙擊，可以修改曲線中某個特殊點（異常點）的樣式
給特定點添加標簽（曲線標峰）：點擊多次精確到點→標簽→啟用（可以添加→指引線）
修改圖層屬性：右鍵左上標圖層→修改相應參數
工作簿命名：將工作簿窗口還原（不要最大化），在標題欄右鍵→屬性

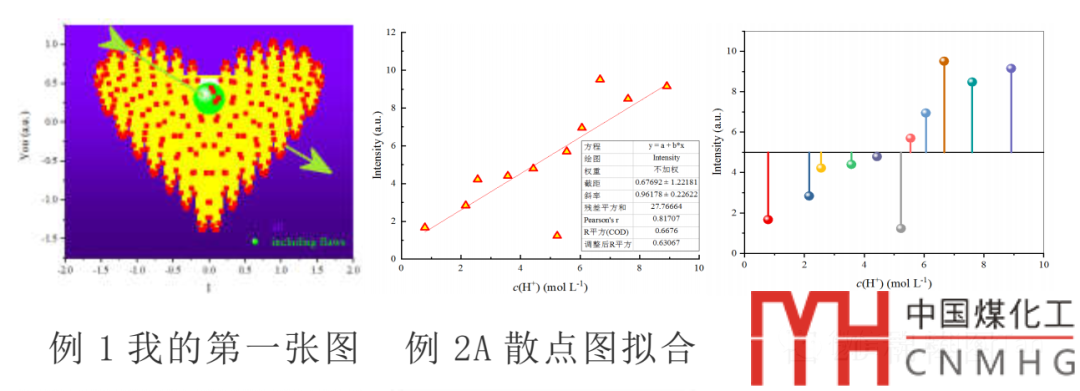

棉棒圖：雙擊→垂直線；雙擊x軸→網格→附加線（垂直線→調整下垂至）
顏色漸變氣泡圖：左下角工具欄，顏色映射圖+氣泡圖（XYY圖）
模板：模板文件拖入到origin空白區域，出現空白圖說明模板加載成功；選擇數據表中的數據，移動鼠標至數據列的左或右邊緣，待鼠標變?yōu)榀B加符號，按下鼠標將數據拖入空白模板中，立即出圖
復制工作簿：在工作簿窗口標題欄右鍵→復制
挑選和區域選擇：按ctrl并點擊實現跳選；按shift并點擊，實現首尾連選

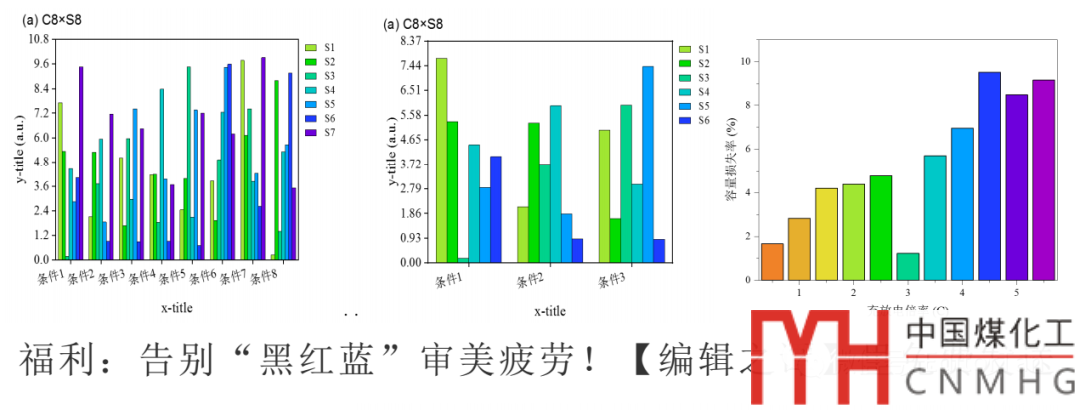

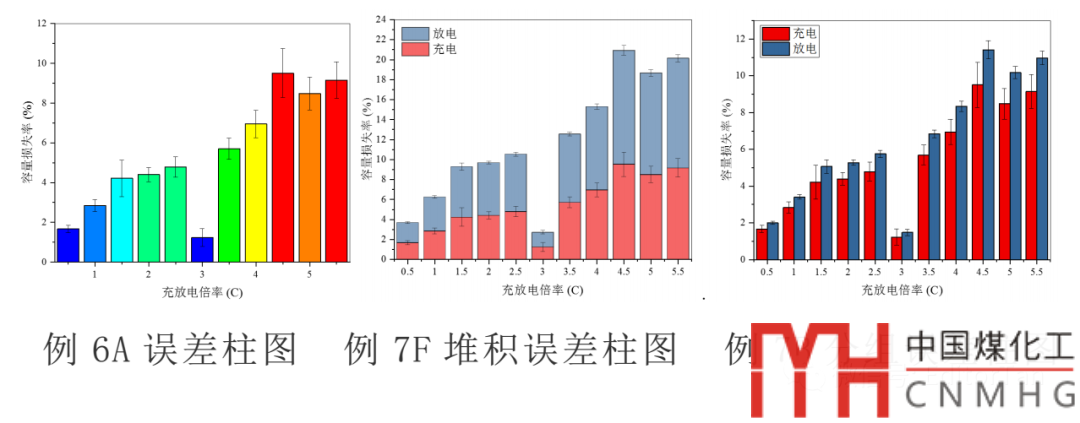

柱狀圖顏色漸變：雙擊→顏色→按點→映射相應坐標軸→顏色填充→修改顏色序列；兩種因素對結果的影響：堆積柱狀圖

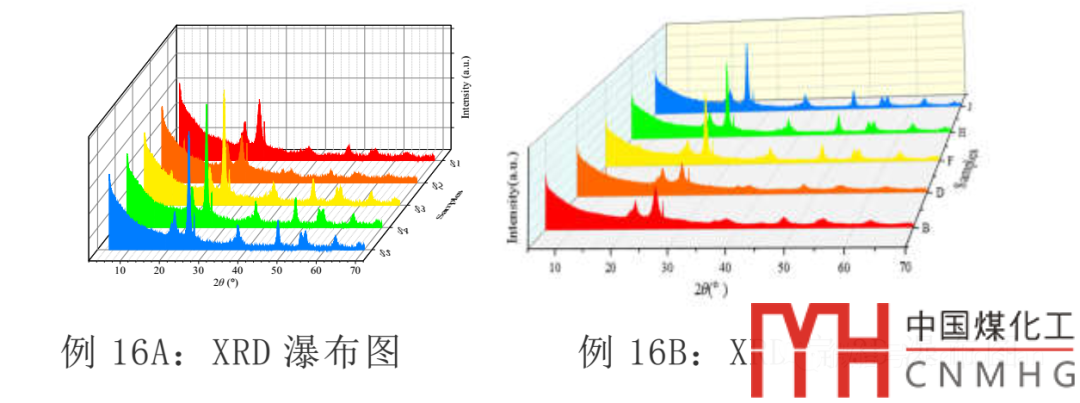

XRD瀑布圖：Y數據顏色瀑布圖（XYYY或XYXYXY都可以）；3D瀑布圖較扁

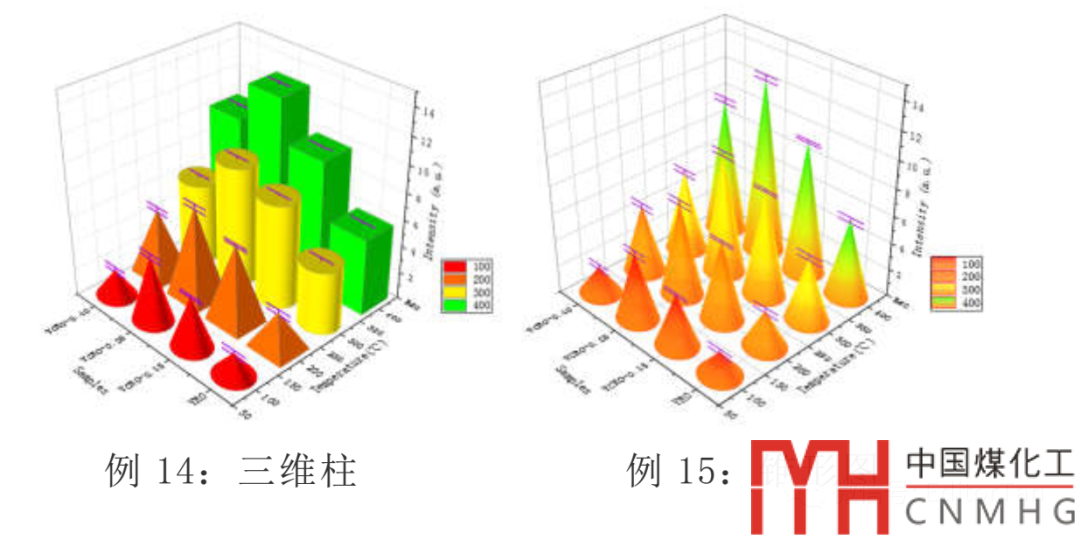

3D圖的維度調整：點擊圖形，會顯示幾個工具（平移拖動、縮小維度、旋轉等），選擇工具進行修改
3D圖去除網格：雙擊→平面→網格線

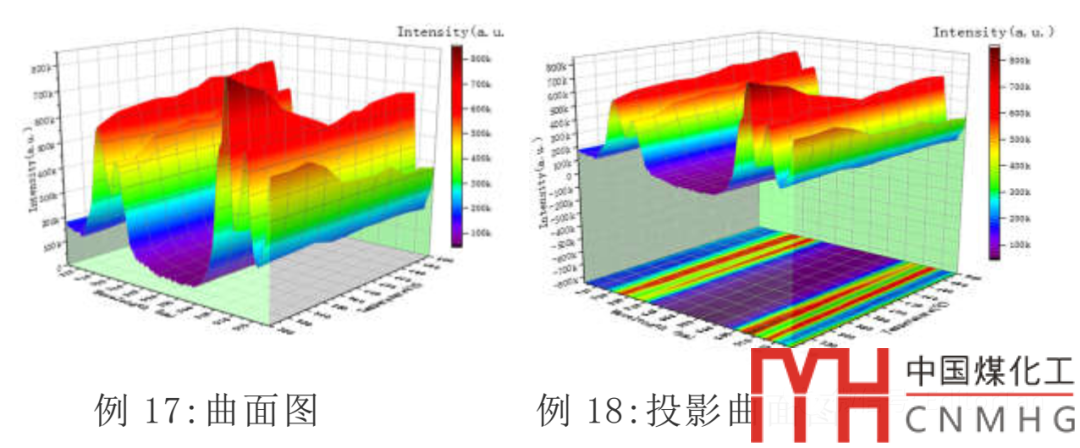

熒光光譜曲面圖：3D顏色映射曲面；側面修飾：雙擊→側面；改變投影位置：雙擊→曲面（頂部：100；底部：0；中間：50）

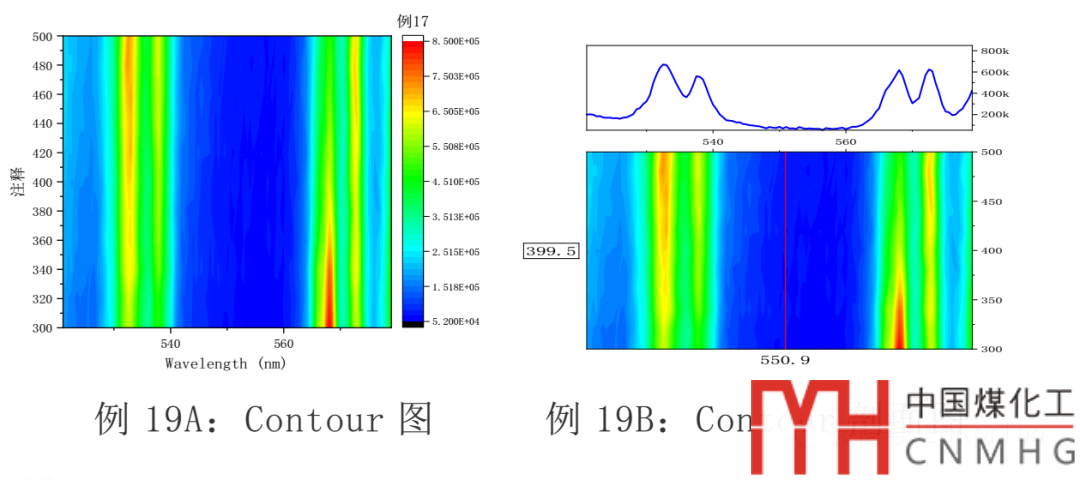

等高線上標數字：counter圖→雙擊→等高線→標簽
Counter圖+等高剖面：等高線剖面→調整/添加剖面

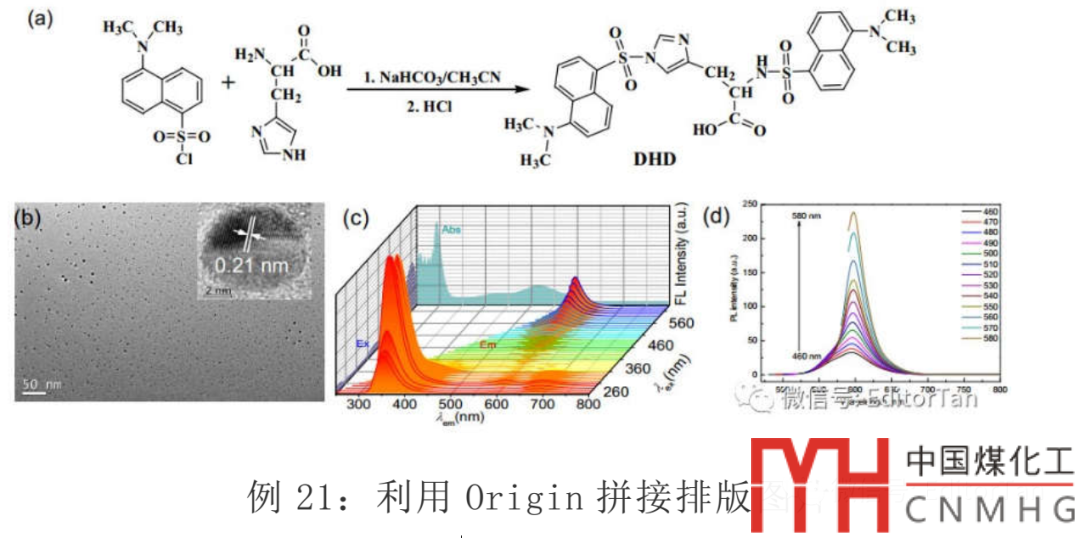

利用Origin排版：點擊左上方工具欄的New Layout新建一個空白布局，從word或PPT中復制TEM圖、ChemDraw化學方程式，在該布局中，右鍵→粘貼；打開繪制好的origin繪圖窗口，點擊圖層邊緣右鍵"copy page"（復制頁面），或按Ctrl+J，回到新布局中，右鍵粘貼；最后排版。
復制（批量繪圖）：繪制好一張圖，在繪圖窗口標題欄右鍵→復制（批量繪圖）選擇第二個（所有工作簿的工作表），選擇想要繪制的數據表（全選、跳選、連選），確定可秒繪出圖。
利用主題管理器一鍵調整所有繪圖的風格：按F7彈出主題管理器，選擇相關主題，選擇需要修改的范圍（文件夾下所有繪圖、打開的圖或當前繪圖），確定即可秒改樣式。
導出繪圖：菜單“文件”-導出圖形。矢量圖：EPS、PDF等；位圖：tiff等。設置分辨率300dpi（印刷期刊最低分辨率）。電腦網頁瀏覽能清晰顯示的最低圖片分辨率：96dpi。
