OriginPro：穿了馬甲的餅圖（Pie Chart）【數據繪圖】

時間：2020-08-07 來源：數據繪圖瀏覽：

昨天推送了一張圖，今天給大家分享下這張圖的繪制方法，這張圖其實是一張餅圖（Pie Chart），只是穿了件馬甲。

圖片來源：人民日報

圖形繪制的視頻文件參見次條推送。

繪制這個圖的數據如圖所示，第1列是表示各個國家的分類數據，第2列為表示新冠肺炎的病例數。

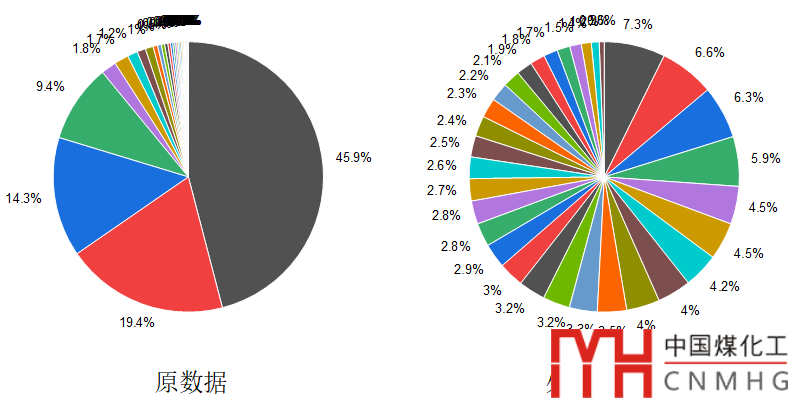

由于數據值較多（32個），而且最大值（4812）和最小值（1）之間差異過大，如果使用第2列數據來繪制餅圖，數值較小的類別很難看清楚。

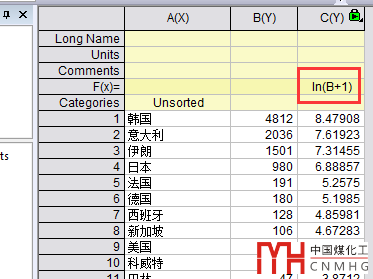

給大家分享一個小技巧：可以把原來的數值處理一下，在能區分各類的前提下，別使得各類別的數據都能顯示出來。此次對原數據取了對數，使得數值較小的分類也能看清楚，同時也有一定的區分度。
【關鍵步驟，馬甲來了！】：雙擊餅圖，打開Plot Properties對話框，切換到Pie Geometry頁面，勾選Increment Radius，并選為Col(C): “Processed”，餅圖就穿上了神奇的馬甲：餅圖的每個扇形單元的直徑變得和其對應的數值項對應，數值越大，扇形的半徑越大。

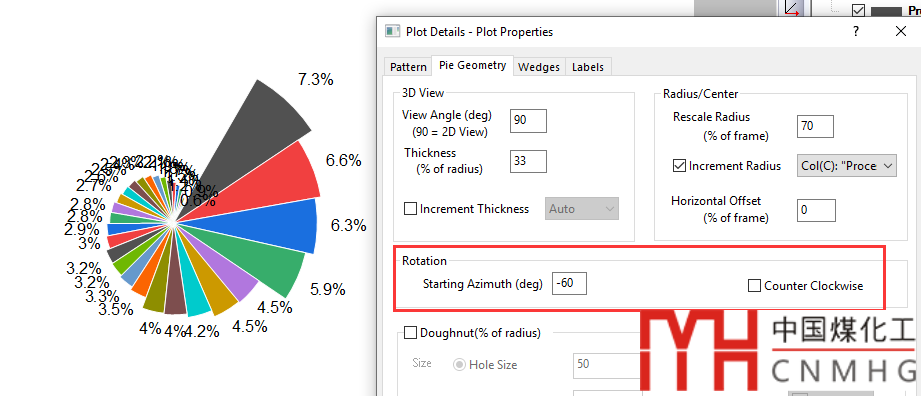

同時可以調整餅圖的起始位置（Starting Azimuth）和旋轉方向（Counter Clockwise，還是Clockwise）。
最下面的菜單用于設置餅圖中心位置挖個孔，得到的圖叫Doughnut圖。挖孔的方式有兩種。
- Hole Size：直接定義孔的大小，如上圖所示。

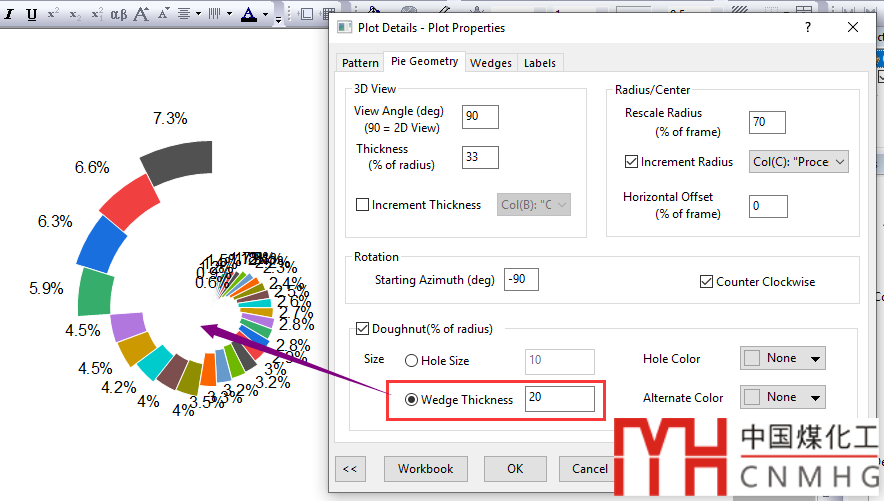

- Wedge Thickness：顧名思義，這個選項定義挖空后邊的厚度。
切換到Pattern頁面，設置填充顏色。為了使得圖形好看，可以使用Mapping填色，數據來源選為Col(C): “Processed”。
再切換到Mapping填色頁面，設置Mapping填色的格式。

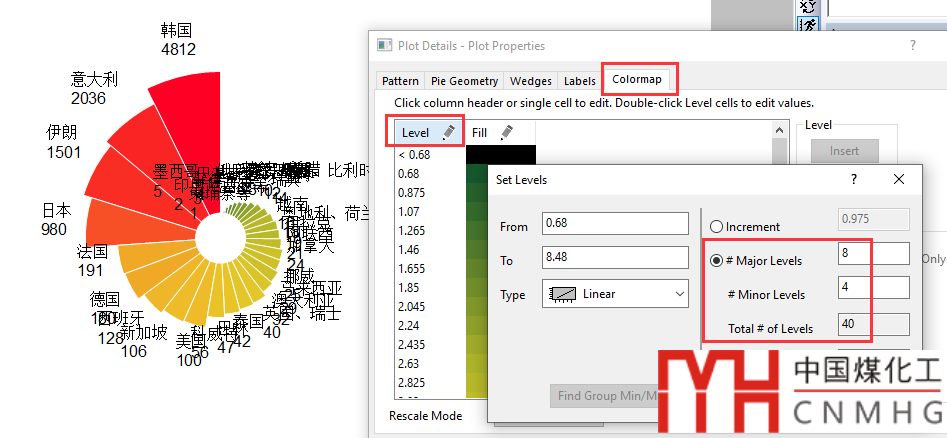

- 點擊Level，打開Set Levels頁面，將Levels設置的多一些，這樣的話顏色過渡會平滑一些。
- 點擊Fill，打開填充色旋轉對話框，可以設置顏色的種類。
切換到標簽（Label）頁面，設置標簽。
- 因為圖形是使用處理后的數據繪制的，如果標簽中選擇顯示Values，標簽顯示的是處理后的數值，而不是原來數值。

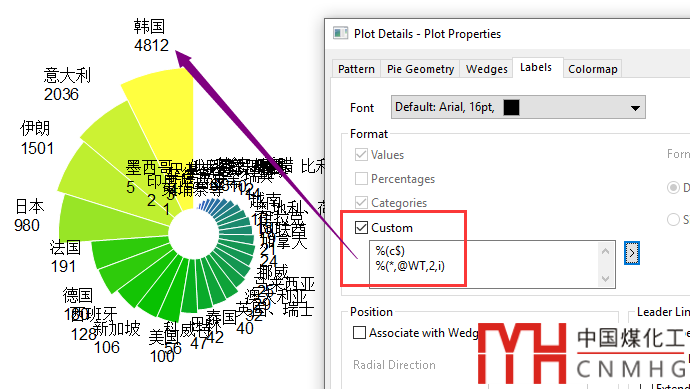

- 可以使用Custom來設置標簽，分兩行填入%(c$)和%(*,@WT,2,i)，（前者是表示Category，即分類信息，后者指的是當前數據表中第2列數據，行號與圖形中的Y值是對應的）。這樣的話，標簽中就顯示了原來的數值。
- 同時可以設置標簽的位置、是否顯示連接線等。
- 但由于本例子中分類數據的個數太多，標簽有許多重疊在一起，通過Origin軟件的自動設置很難實現完美的結果?？梢允褂?strong>手動調整（手動調整前需要去掉Associate with Wedge的勾選），或者使用Adobe Illustrator等圖形編輯軟件來進一步處理。
圖形繪制成功！
