Origin(Pro)：3D圖-投影、垂線、標簽

時間：2020-08-07 來源：數據繪圖瀏覽：

已經介紹了XXY、XYZ和Matrix類型數據繪制三維圖形的方法（點我打開鏈接1，2，3，4，5），本篇講解三維圖的投影（Projection）、垂線（Drop lines）和標簽（Label）的設置方法。

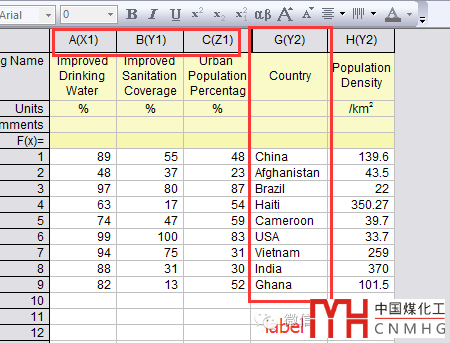

以XYZ形式的數據為例，Country列為標簽。

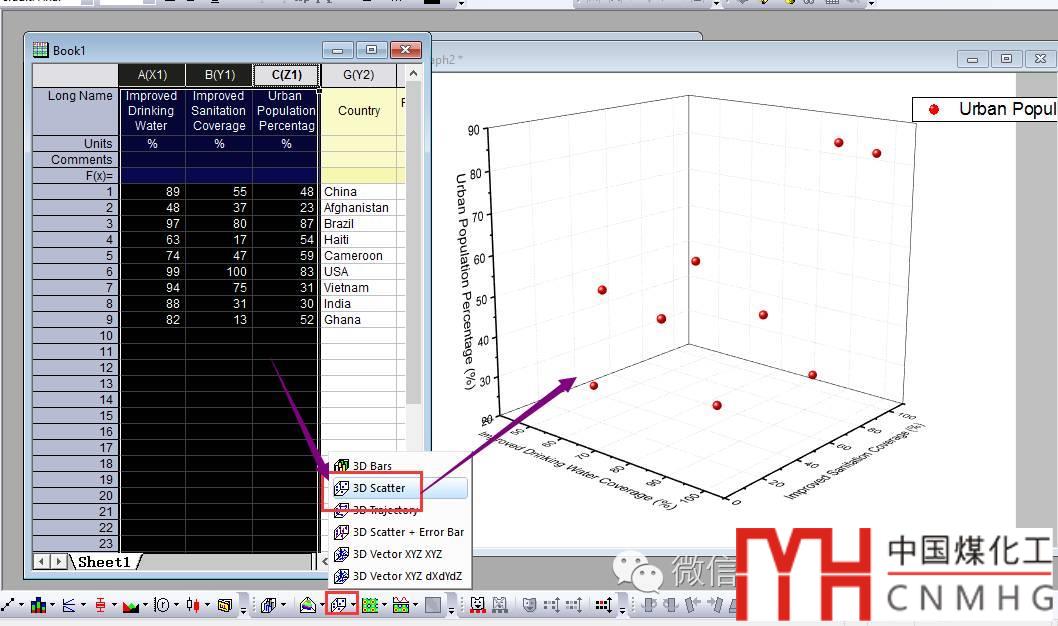

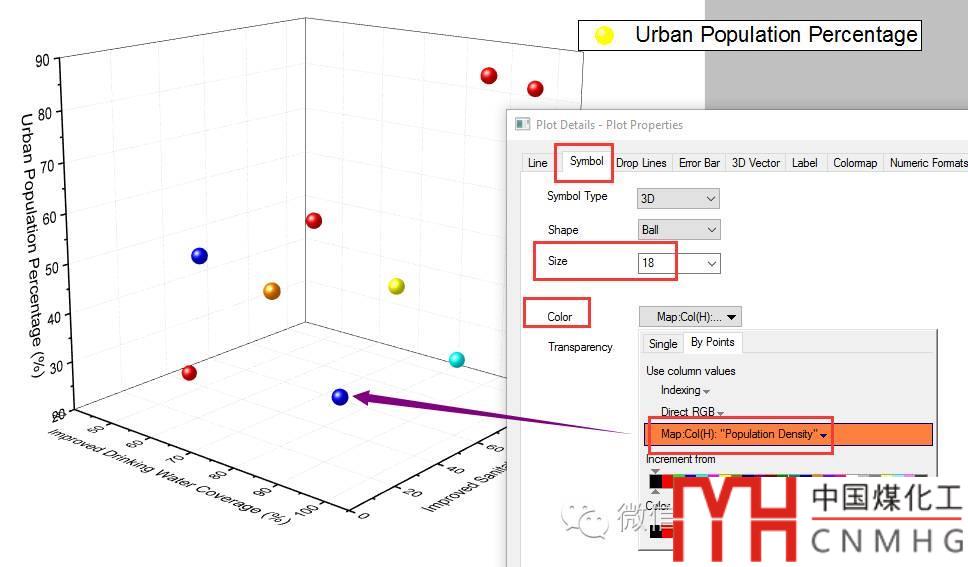

插入3D Satter圖，首先設置散點的顏色、大小等格式。
三維圖的投影（Projection）、垂線（Drop lines）和標簽（Label）均在Plot Details對話框下設置。

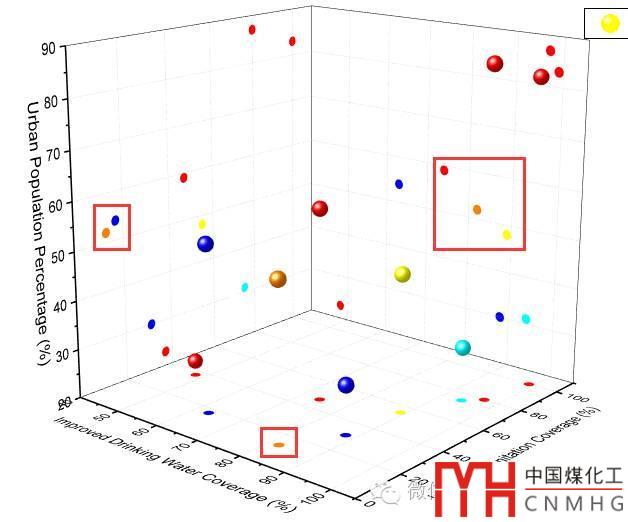

1. 投影（Projection）：在Plot Details對話框下，勾選Original下面的Projiection選項，即可在坐標屏幕上顯示散點的投影（Projection），同樣可以設置投影（Projection）點的大小、顏色等格式。

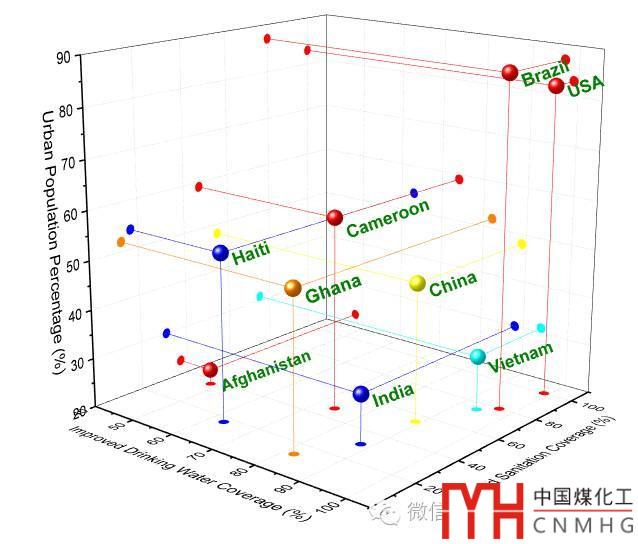

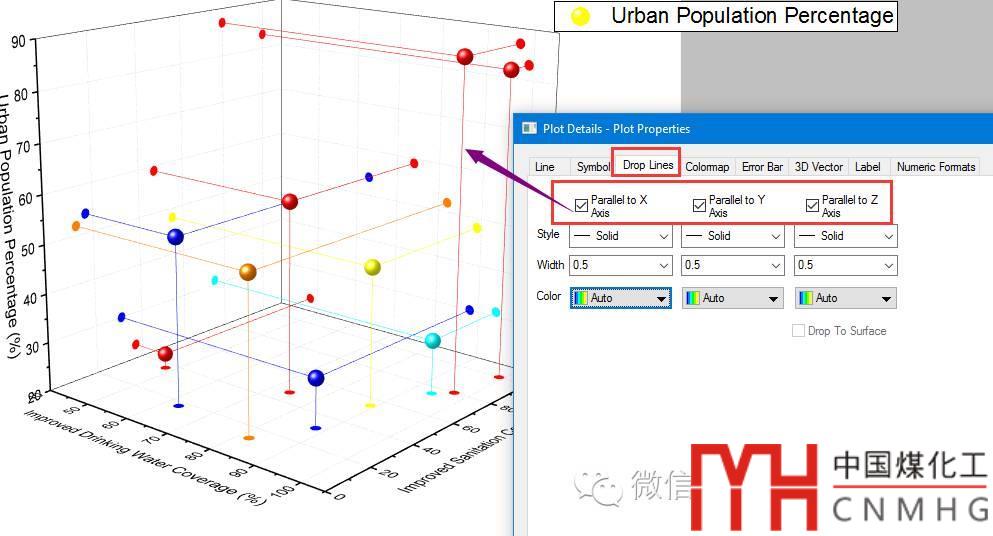

2. 垂線（Drop lines）：在Drop Lines選項卡下，勾選Parallel to X/Y/Z Axis，同樣可以設置垂線（Drop lines）的顏色等格式。

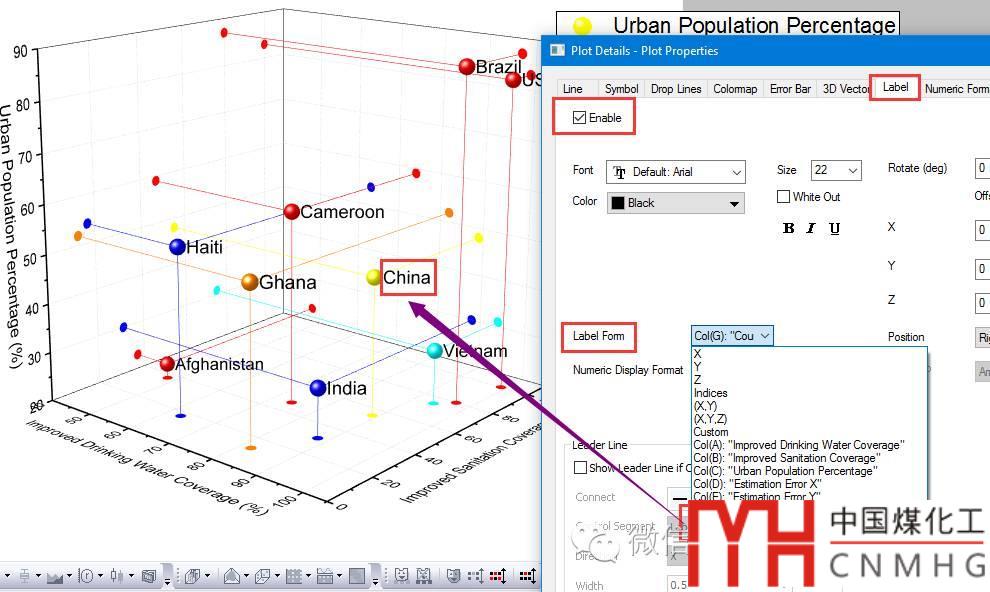

3. 標簽（Label）：在Label選項卡下，勾選Enable顯示標簽，Label from中選擇Col(G): Country，即以G列數據為標簽。同樣可以設置標簽的顏色、字體、位置、旋轉角度以及Leader Line等。
