【導讀】中科院化學所的周博士提問，怎樣進行多峰擬合，在5月7日的教程中，我們實現了核磁共振譜的多峰擬合，實現了分峰。
點擊閱讀：教程 | Origin對曲線進行多峰擬合

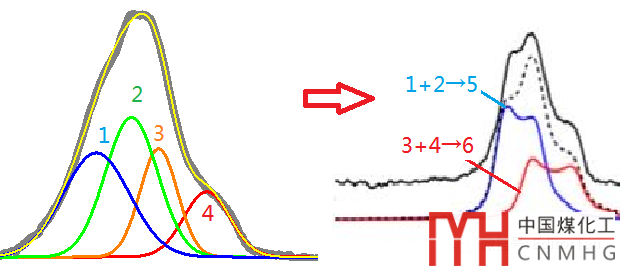

但是，還有一個問題，并沒有解決。周博士的這個圖，需要用成對的雙峰來表達。如下圖（右邊是文獻圖），需要將1和2曲線疊加成類似于文獻圖中曲線5的效果。
今天，一個靈感閃現，或許能實現這個目的。本教程對曲線“求差”同樣有參考價值。
【特別感謝】周博士建議：GIF動圖加開始標志，方便學習。非常棒，自本文起GIF動圖“三葉草”閃動3次表示開始，并且具有進度條。
【視頻教程】信息里發送：視頻號。
【加群福利】信息里發送：加群。
Origin對2條曲線求和、求差
我們需要打開上一篇多峰擬合的origin文件，可以在【編輯之譚】信息里發送：練習文件，獲取與本文標題相同的origin演練文件。

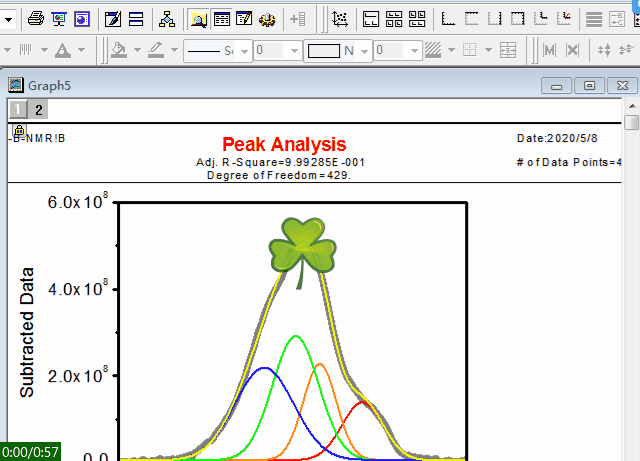

在擬合報表中，曲線上點擊右鍵，選擇“Go to BSNBNMR1”轉到數據表。注意：這里的BSNBNMR1是表的短名稱，根據具體表名稱不同，這里“Go to”后的名稱不一樣。

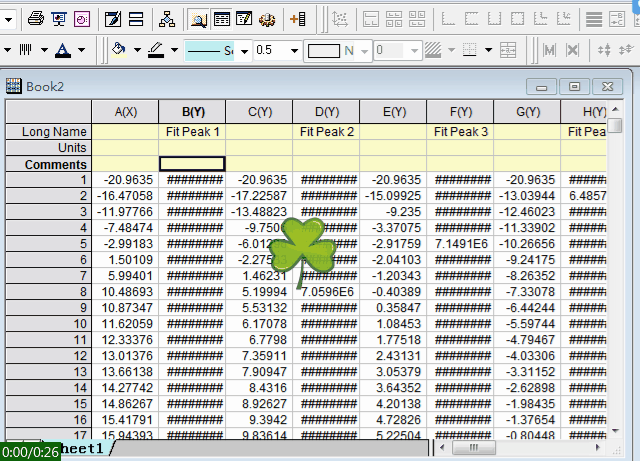

我們可以發現不同的子峰、累積峰擬合和殘差。選擇子峰和累積峰擬合數據，在新建的表中粘貼，我們將在新表中進行曲線數據的加法運算。
2.對子峰進行加法運算

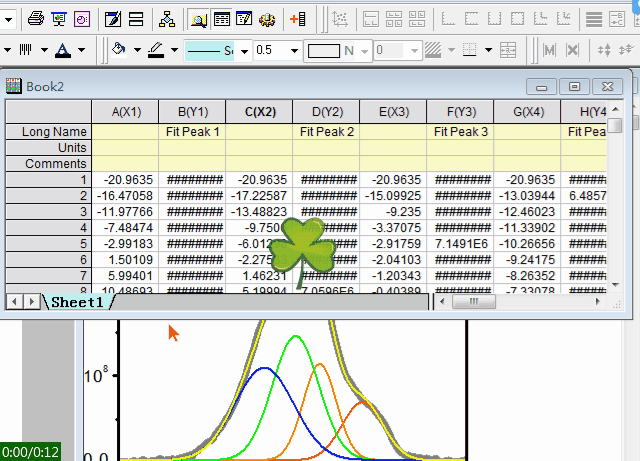

將新表各曲線的X列設置為X，繪圖驗證一下。
（2）構造相同的X列數據
比較每條曲線的X列數據，發現每條曲線的X列不對應，不能共用相同的X列數據，這就需要構造相同的X列數據。
在很多場合，每個樣品的X列數據并不一定是一致的，不能共用X。然而，我們?cè)谀承┣闆r下需要共用X怎么辦？像本文，我們需要將子峰1和子峰2進行加法運算，而其X并不相同，做加法運算就會導致錯誤。
【敲黑板】怎樣構造相同行數、公共X列的數據？
目前上表中這些數據共有100行，我們需要利用菜單“數學”→“插值/外推”擴展（例如擴展為500行）。
在插值外推之前，我們需要在工作簿中Add一個新表，并且增加10列Y，這樣將接下來插值外推的數據存入新表。

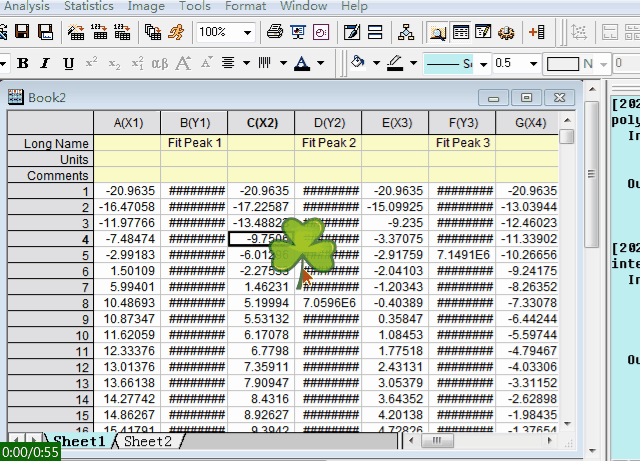

關鍵步驟到了，譚編演示兩條曲線數據的插值外推，其他曲線操作步驟相同。請仔細看哦！
-

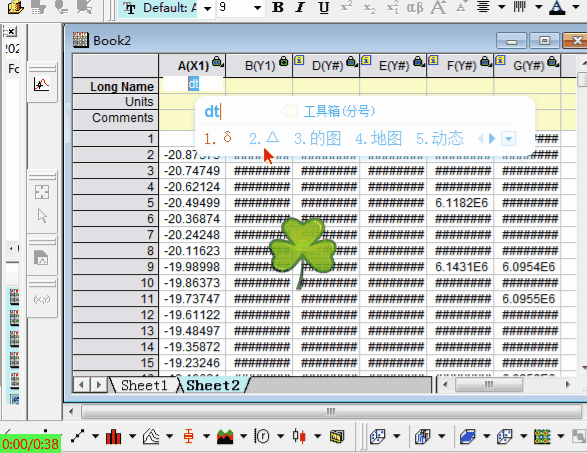

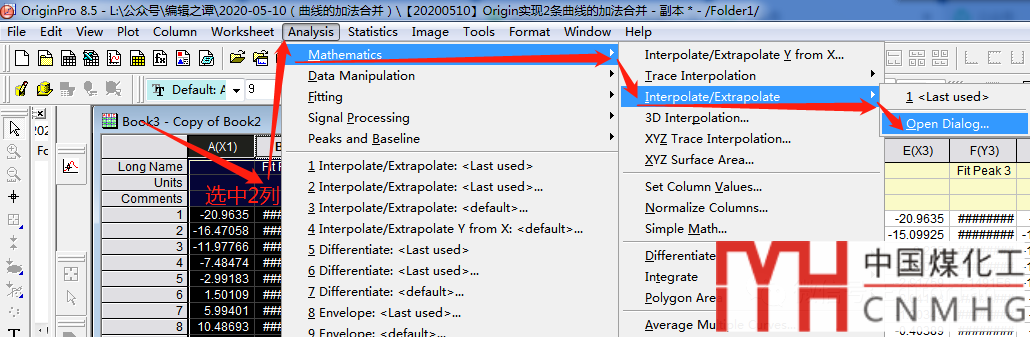

選擇XY兩列，菜單數學-插值外推-對話框；
-
修改相同的范圍；
-
選擇Output輸出數據的存放位置；
-
其他曲線的插值外推重復1~3步驟。
通過上述操作之后，就自動生成了共用X列的XYYYY型數據表了。
我們以子峰1+子峰2為例進行加法運算

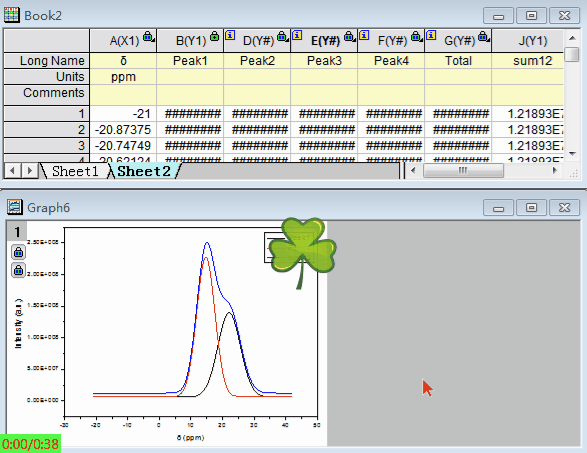

將計算的和與子峰1~2一起繪制曲線，效果如下：
但是，我們沒有考慮基線值，在兩條曲線進行加法運算時，Sum12的結果中基線也相加，這需要在sum12結果中減去一個基線值（圖中第一個點位于基線）。

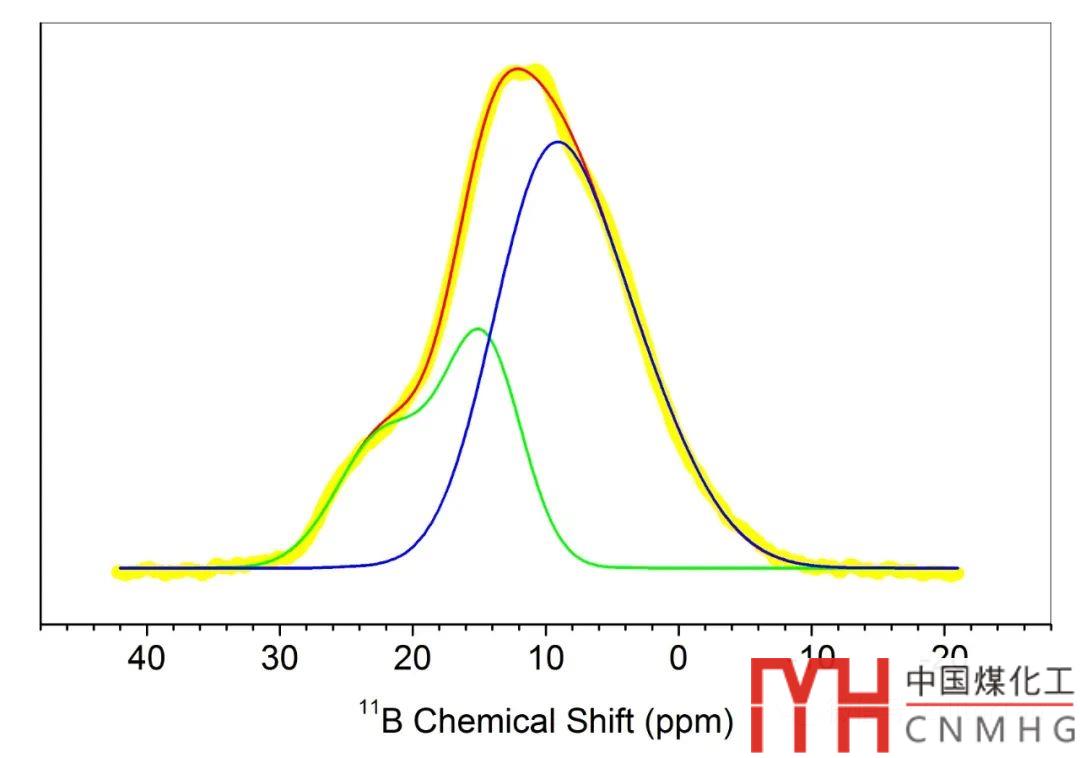

接下來，我們將原始曲線、累積峰擬合曲線、雙峰擬合曲線繪制在一張圖中，得到如下圖的效果：
。。。
