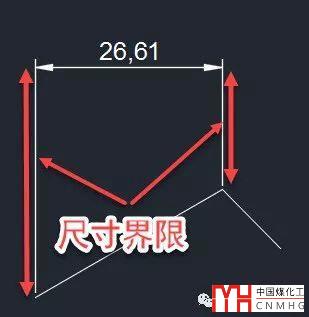

默認狀態(tài)下標注時，我們先選擇對象或者標注點，然后拖動定位標注的位置，兩側的標注線長度通常是由我們制定的尺寸線位置決定的，而且如果兩個點到尺寸線的距離不一樣，尺寸界限長度還一樣，如下圖所示。

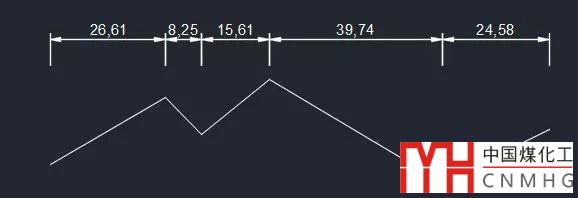

但為了圖紙更規(guī)范、更美觀，有時需要尺寸界限的長度是一致的，也就是需要設置成一個固定的長度，如下圖所示。

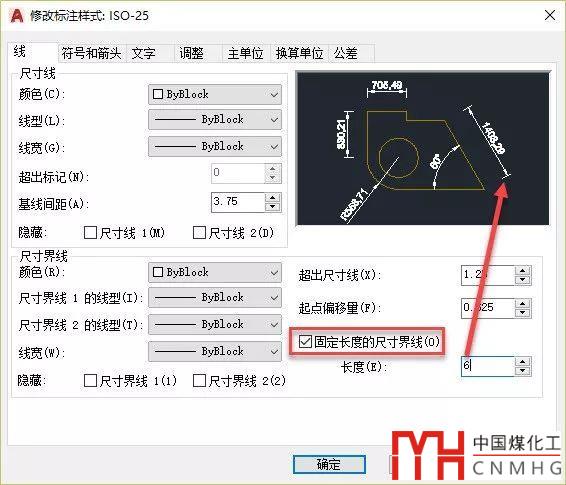

要設置固定長度的尺寸界限很簡單，只需要在標注樣式D里勾選“固定長度的尺寸界限”，然后輸入我們需要的長度值就可以了，如下圖所示。

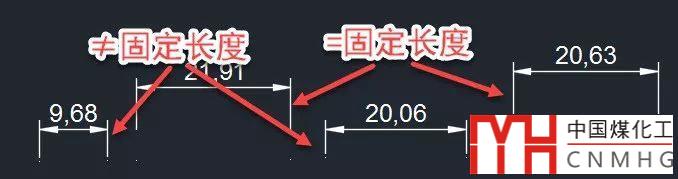

但設置了固定長度的尺寸界限后，在標注的時候卻發(fā)現尺寸界限還是長短不一，如下圖所示，這是為什么呢？

其實只要仔細觀察就會發(fā)現，如果尺寸線離標注控制點的距離小于我們設置的固定長度，就會忽略設置的固定長度。

也就是標注時尺寸界限的長度不能大于設置的固定長度，但可以小于設置的固定長度。
