Top Surface

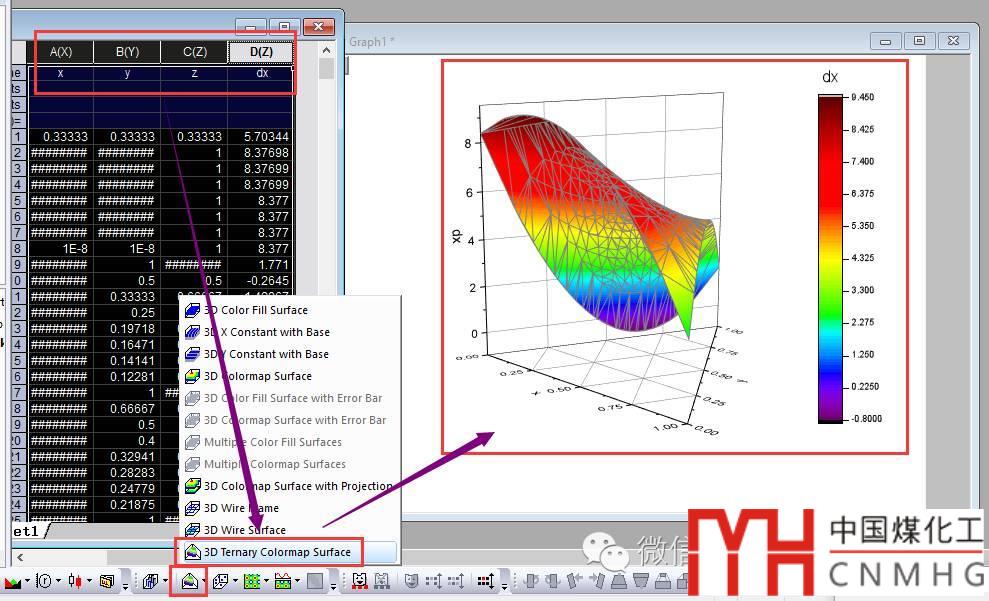

1. 數據格式要求為XYZZ，插入3D Ternary Colormap Surface圖

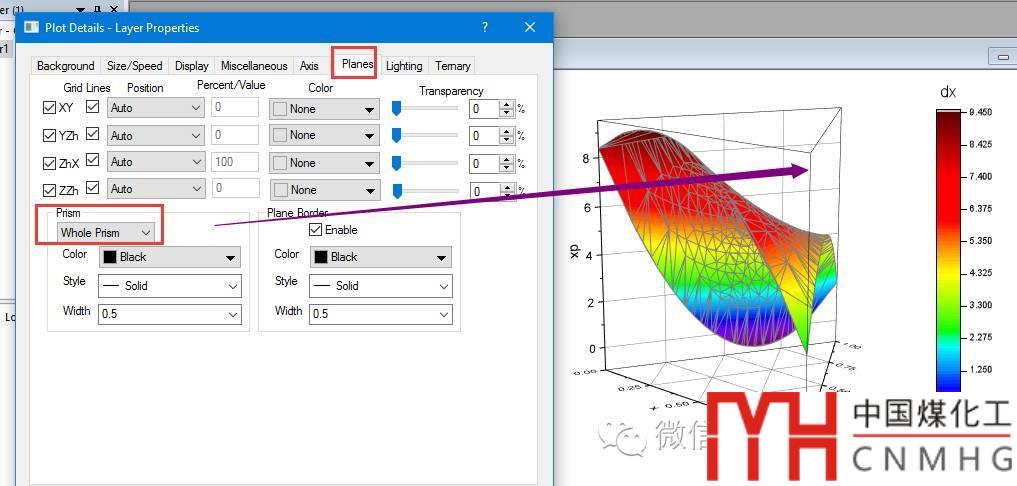

2. 將Prism設置為Whole，即顯示所有的外框。

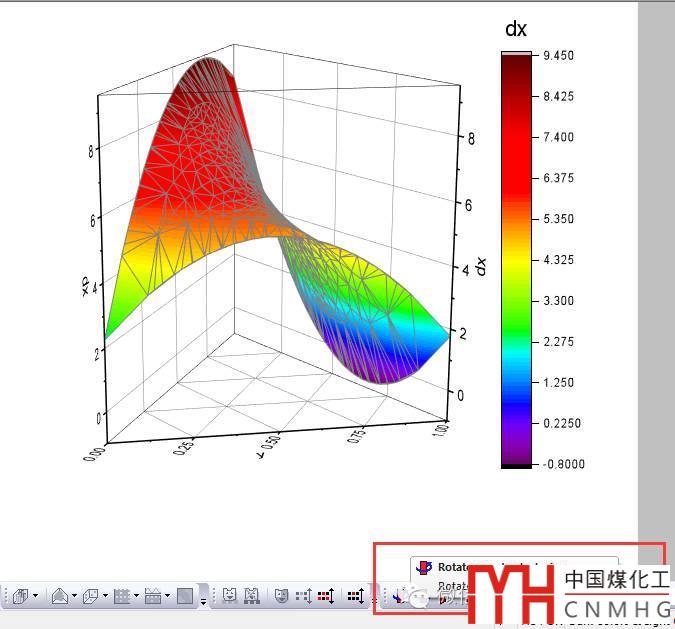

3. 使用右下角的旋轉工具變換視角

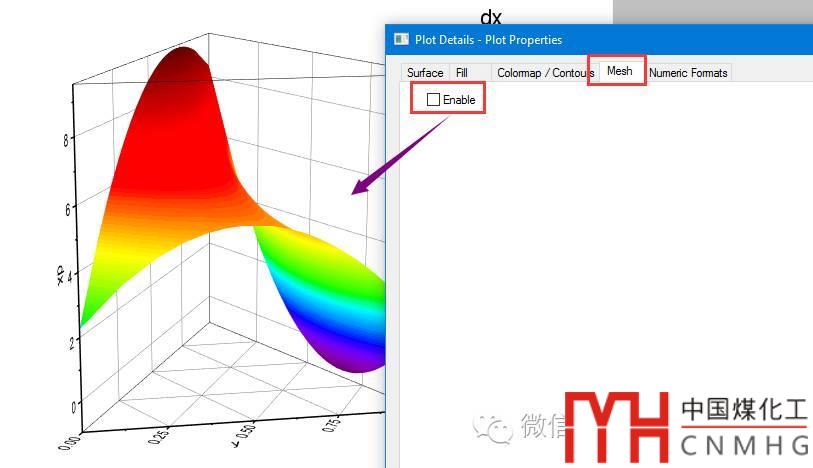

4. 格式設置：不顯示mesh




5. 添加圖像到圖形中

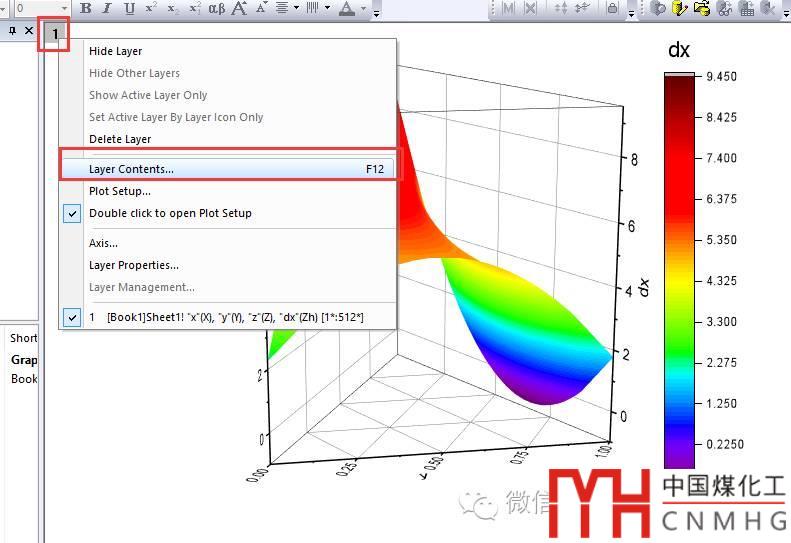

   1. 右鍵圖層標簽，打開Layer Contents

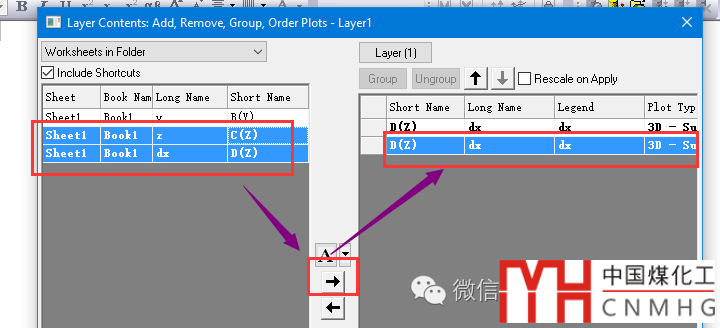

   2. 選擇兩個Z，添加到右側

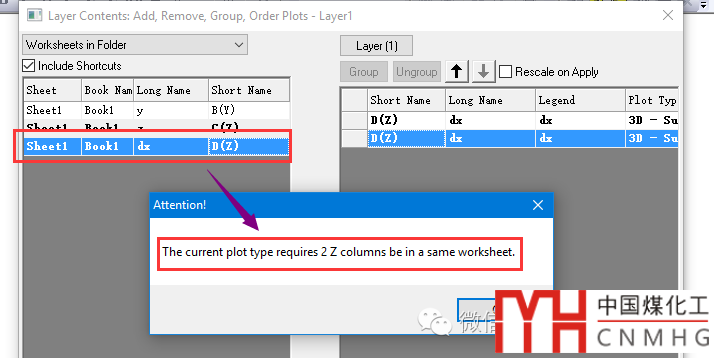

   3. 如果只選擇一個Z，則會報錯





6. 雙擊圖形打開Plot Details - Plot Properties對話框，設置圖形的格式

   Bottom Surface

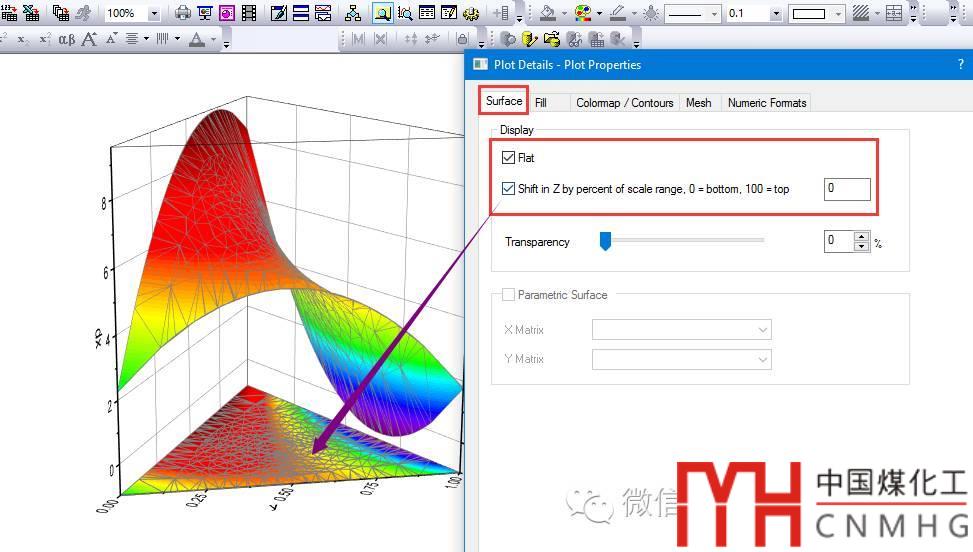

   1. Surface：Flat，Z shift設為0

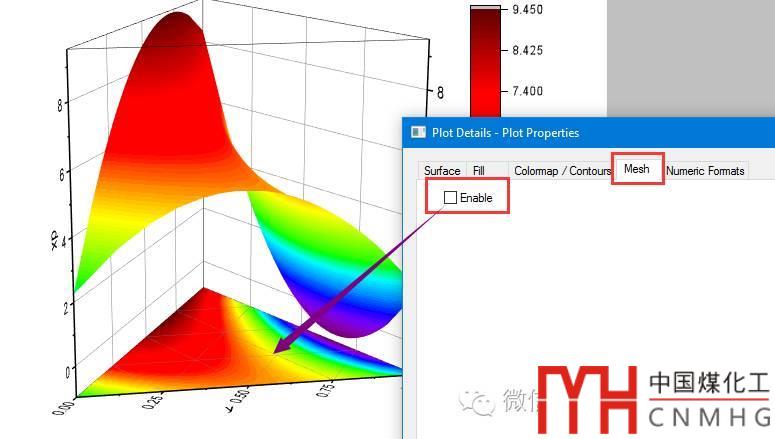

   2. Mesh：取消

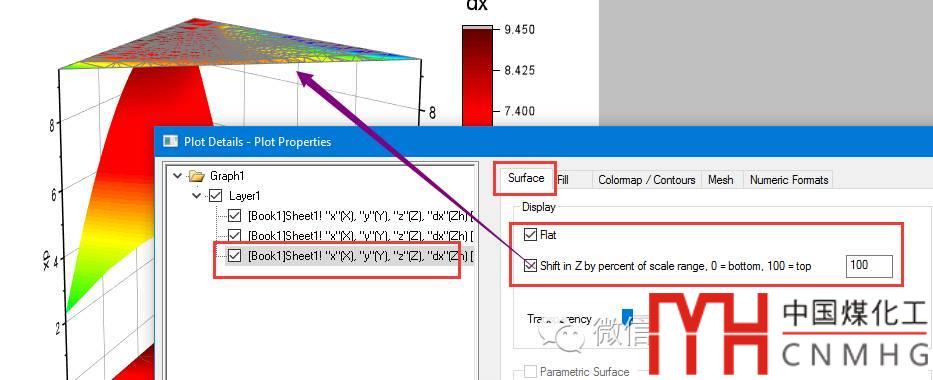

   1. Surface：Flat，Z shift設為100

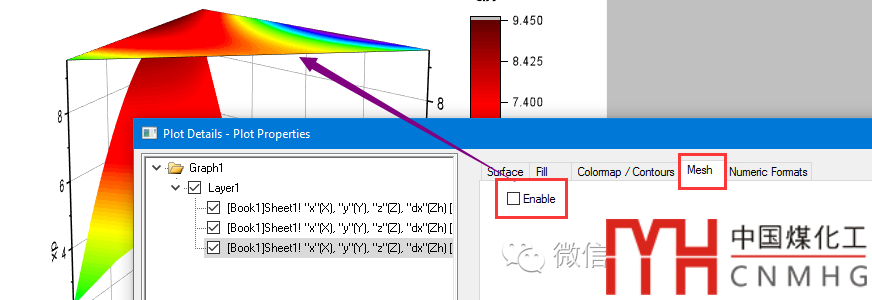

   2. Mesh：取消





   3. Fill：Colormap

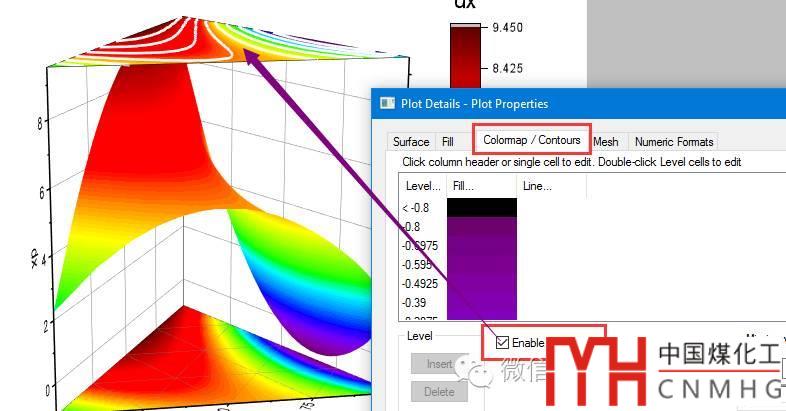

   4. Colormap：勾選Enable Contours，點擊Line打開Contours Lines對話框，勾選Show on Major Levels Only和Link Line to Colormap，Tickness設為3

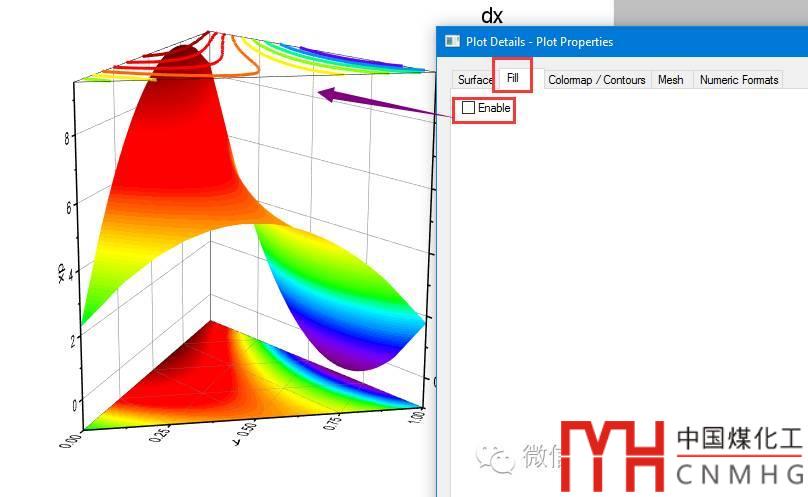

   5. Fill：取消

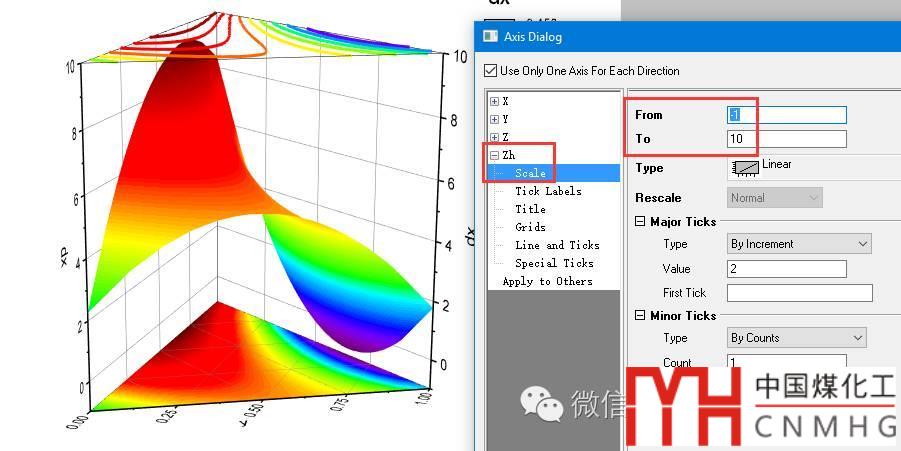

      7. 設置縱軸的范圍
