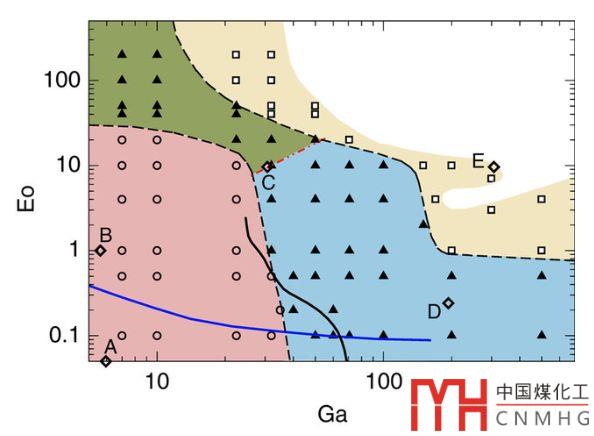

北京化工大學的王博士提出一個繪圖效果：要求在一張圖中繪制5個不規則的分區彩色背景。就像下面這張文獻圖一樣：

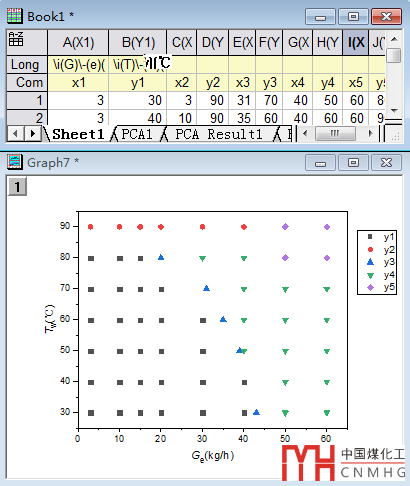

根據王博提供的數據，繪制出以下的草圖：

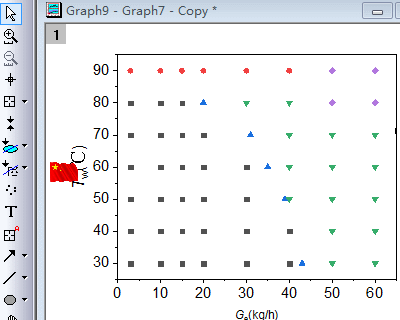

利用Origin軟件左邊工具欄的“Draw Data”工具可以在坐標系中“畫”出數據。這在上一期推文中有教程，點擊下面鏈接閱讀：

教程 | Origin也可getdata，“畫”數據聽過嗎?

第一步：畫區域

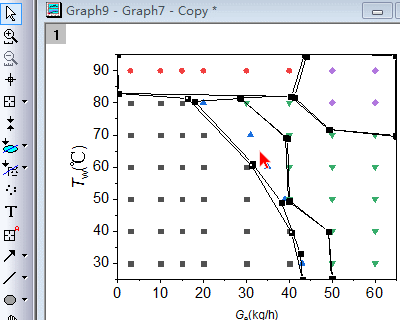

選取“Draw Data”工具，按照不同樣品區域邊緣，雙擊畫點，畫出相對封閉的區域，結束后，點擊左邊欄的箭頭工具，釋放“Draw Data”工具，再重新選擇“Draw Data”工具，對另一個區域進行畫點。

第二步：繪制區域背景

上一步得到的結果是點線圖，我們需要將散點取消（大小設為0），將折線設置為虛線，且設置“straight”為“B-spline”貝塞爾樣條將折線改為平滑曲線。然后打開線下填充復選框（打勾），選擇inclusive broken by missing values，修改“pattern”中的填充色和半透明。

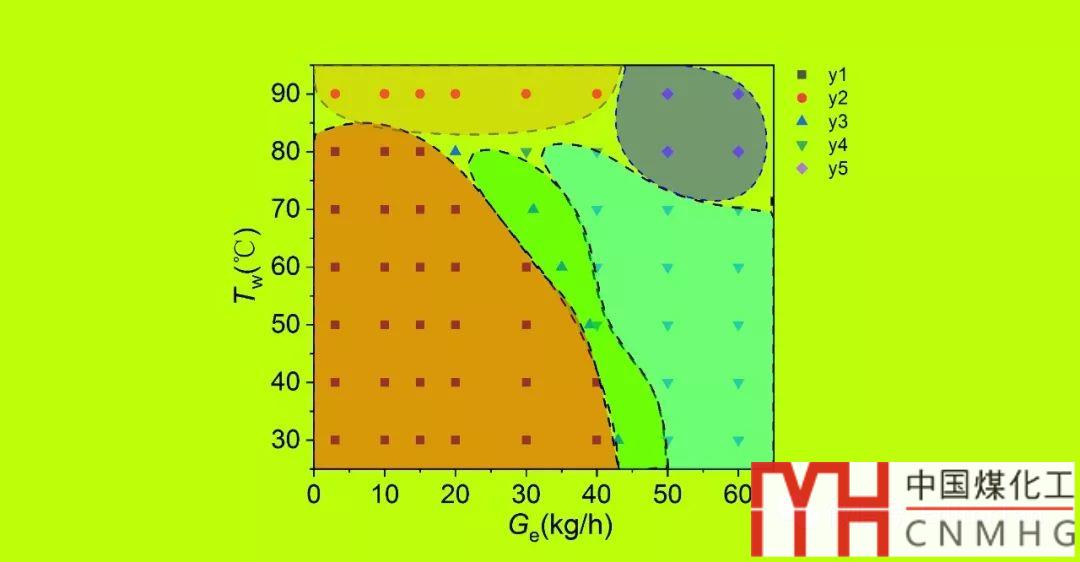

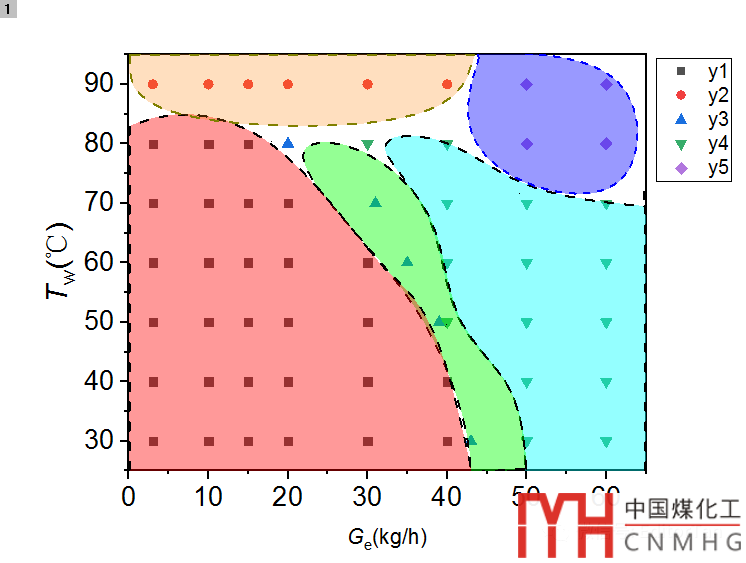

最終的效果圖：

在上面的畫線、填色操作中，要不斷地多次嘗試不同的線下填充方式。
