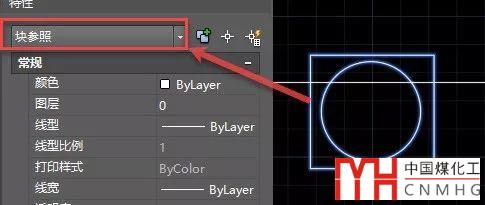

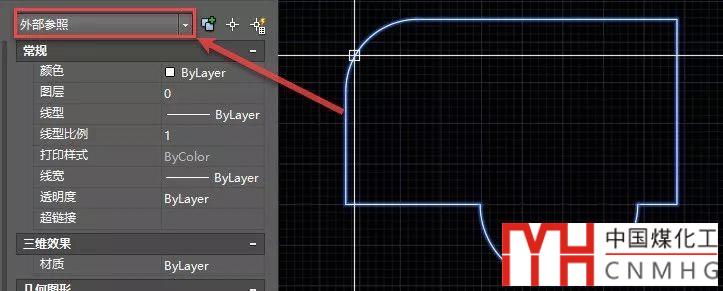

在CAD中可以將其他圖紙以外部參照的方式插入到當前圖中，也可以將圖紙以圖塊的形式插入到當前圖中。選中的圖塊在特性面板（CTRL+1）中顯示為"塊參照"，選中的外部參照在特性面板（CTRL+1）顯示為“外部參照”，參照是什么意思，塊參照和外部參照有什么區別呢？

這個問題之前的文章中都講過，但可能對于初學者來說不太好理解，仍有不少人問這個問題，這里再簡單地將兩者的區別再講一下。

CAD外部參照的使用技巧及在設計中的應用

CAD圖塊的各種相關操作和概念

CAD中如何裁剪圖塊、外部參照、圖像、視口?

CAD圖塊插入方法匯總

圖塊和外部參照簡介

參照是從英文reference翻譯過來的，其實翻譯成"引用"更好理解。

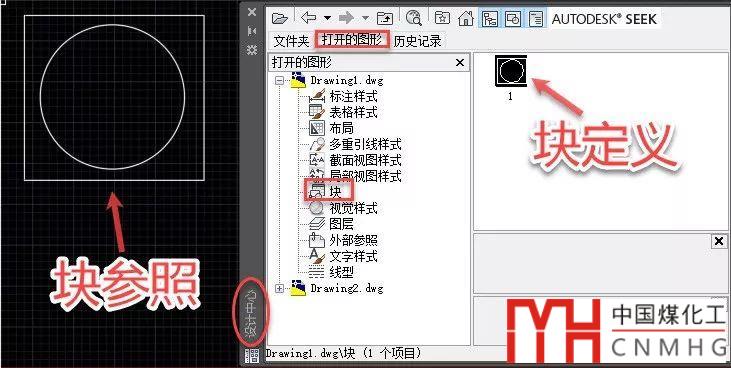

在圖中用圖塊B命令定義好圖塊，或者用插入I命令瀏覽塊文件或其他文件后，就會在圖紙中保存一個圖塊的定義。插入一個圖塊就是引用一次圖塊定義，插入的圖塊被稱為塊參照。即使將圖中所有圖塊參照都刪除，圖塊的定義仍保存在圖中，隨時都可以插入。我們可以利用設計中心（CTRL+2）查看保存在圖紙中的圖塊定義，如下圖所示。

將所有塊參照刪除后，清理PU可以將圖塊定義刪除。

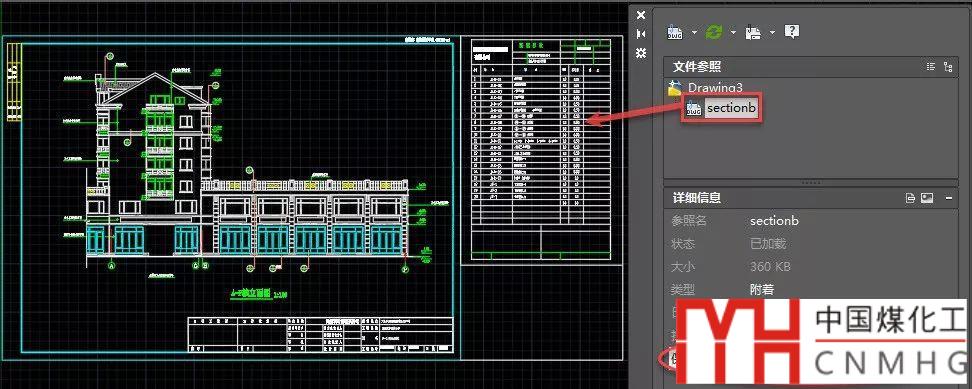

外部參照可以用附加ATTACH或XATTACH命令將別的圖紙引用到當前圖中，插入后可以用外部參照管理器XREF對外部參照進行管理。

圖塊和外部參照的區別

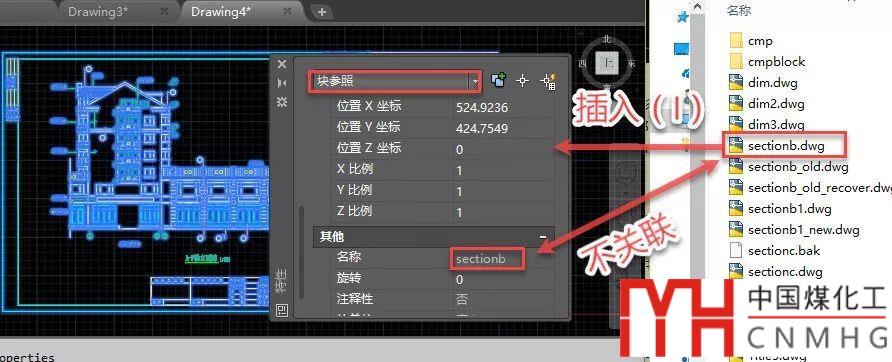

當插入I外部圖紙文件作為圖塊時，圖塊中的圖形也是保存到當前圖中，圖紙會明顯增大，修改或刪除原圖，插入的圖塊不會有任何改變，兩者沒有關聯關系。

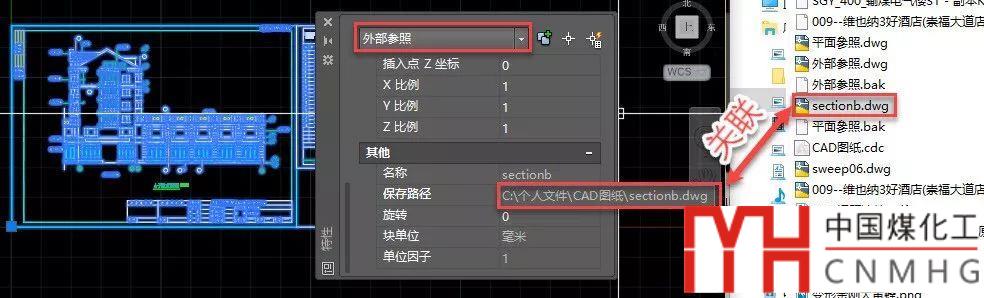

當圖紙作為外部參照插入后，雖然圖形看上去跟圖塊相同，但外部參照的圖形并沒有保存到當前圖中，圖中只是保存了一個文件鏈接，因此當前圖紙文件幾乎不會變大，外部參照原圖修改后，當前圖中的外部參照會跟隨變化。

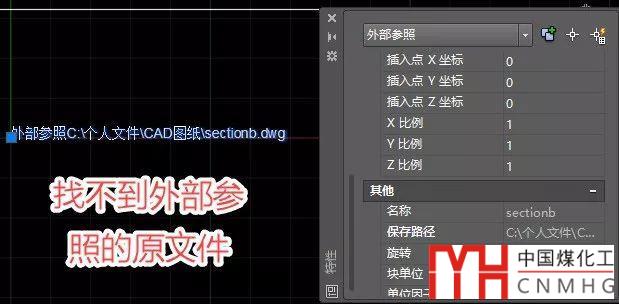

如果刪除或移動了參照原圖，外部參照的圖形將不顯示，而只是顯示文件名。

參照編輯（REFEDIT）

圖塊和外部參照都可以用參照編輯（REFEDIT）編輯，雖然編輯方式是類似的，但結果卻不一樣。圖塊的參照編輯只是將其中一個參照作為樣本來修改圖塊的定義；而對外部參照進行參照編輯的時候，卻會將外部參照的原圖同時進行修改，也就是等于打開參照的原圖直接直接進行修改。外部參照是否可以被參照編輯取決于參照原圖是否允許進行這種修改（XEDIT=0或1），選項對話框的設置選項如下圖所示。

圖塊和外部參照的聯系

固定的圖形直接用圖塊插入即可。當多人配合協同設計時，要引用的圖形一直在變化，就應該將圖形以外部參照的形式插入進來。在拷打其他路徑或機器，或者發給其他人時，必須帶有外部參照的原圖。

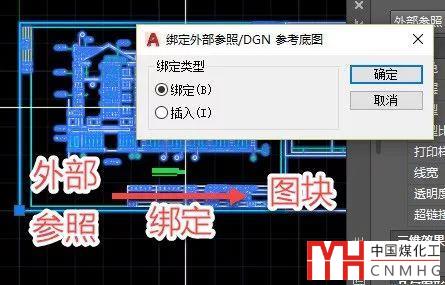

當工程完成并準備歸檔時，或者要將圖紙發送給第三方時，可以將附著的參照?qǐng)D形和當前圖形永久合并到一起，方法就是通過綁定（BIND）將外部參照轉換為圖塊。

圖塊無法用常規命令轉換成外部參照，但如果安裝了擴展工具，也可以將圖塊轉換成外部參照，命令是blocktoxref。
