利用Origin去除Contour等高線圖的超出邊界
　

譚編

?。ㄈA南師范大學學報編輯部，廣州510631）

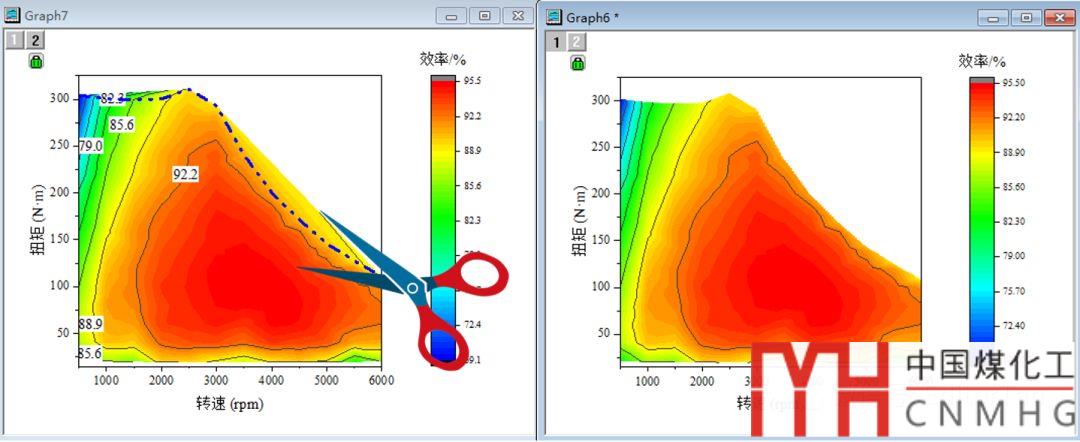

一位來自車企的朋友，提出了一個去除等高圖邊界區域的問題，提供了一張關于汽車電機轉速、扭矩及電機效率的彩色map等高圖，圖形的邊界應該以扭矩的峰值曲線為邊界，但是Origin默認繪制出來的彩色區域會超出這條邊界曲線。譚編嘗試了幾次，發現Origin的自定義邊界、數學邊界、圖形邊界都無法達到目的。譚編提出一種神操作：利用垂線（面）遮擋！

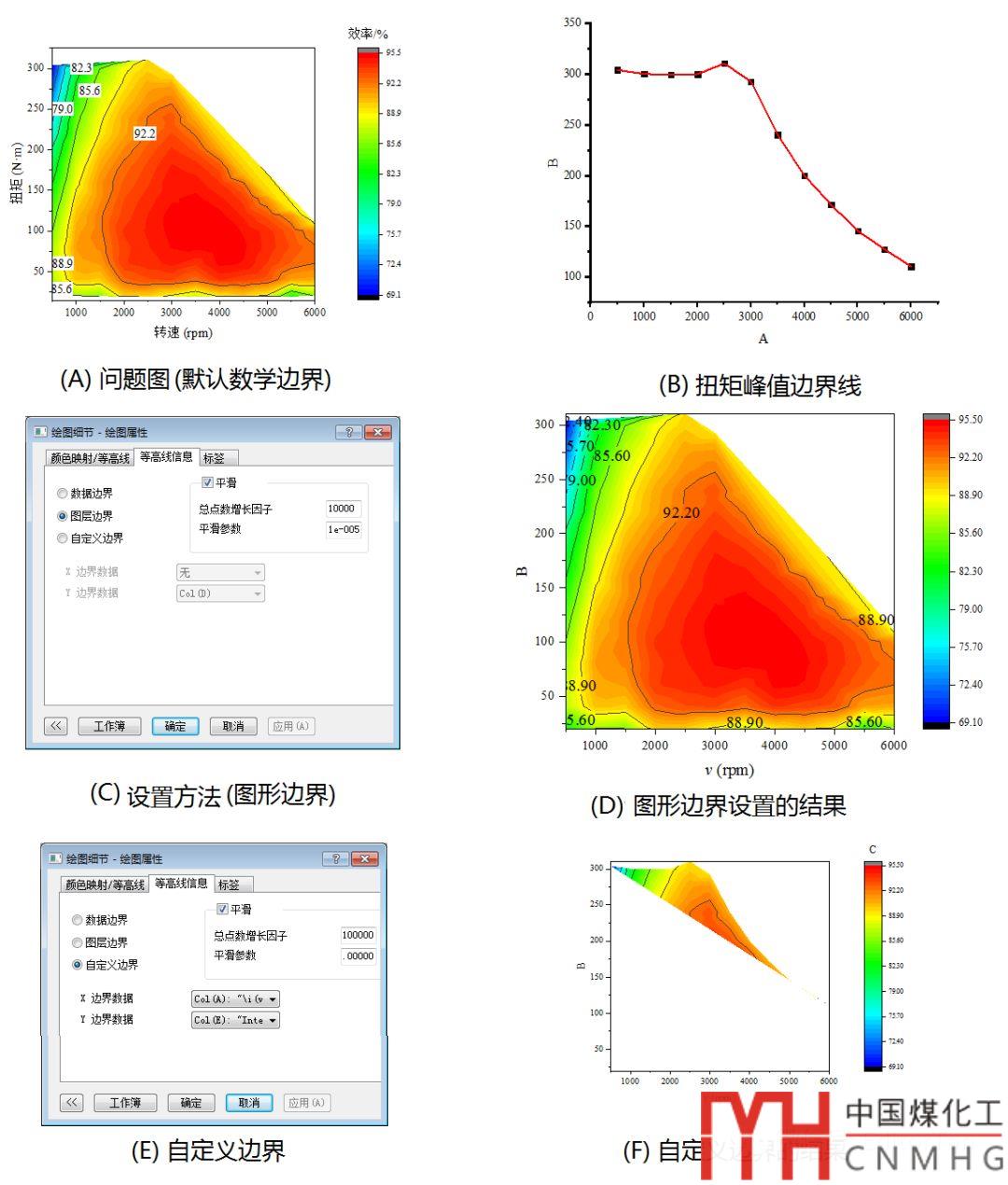

提出的問題如圖1A所示，Origin默認為“數學邊界”，得到的邊界為梯形，其實際邊界如圖1B所示，我們需要將圖1A的邊界與圖1B的紅線吻合。

圖1

譚編嘗試了“圖形邊界”(圖1C~D)、“自定義邊界”(圖1E~F)都沒有達到目的效果。自定義邊界隱約有邊界輪廓，但是圖的下面被閹割了！

下面演示怎樣增加一層“遮羞布”的具體操作。

第一步：數據準備

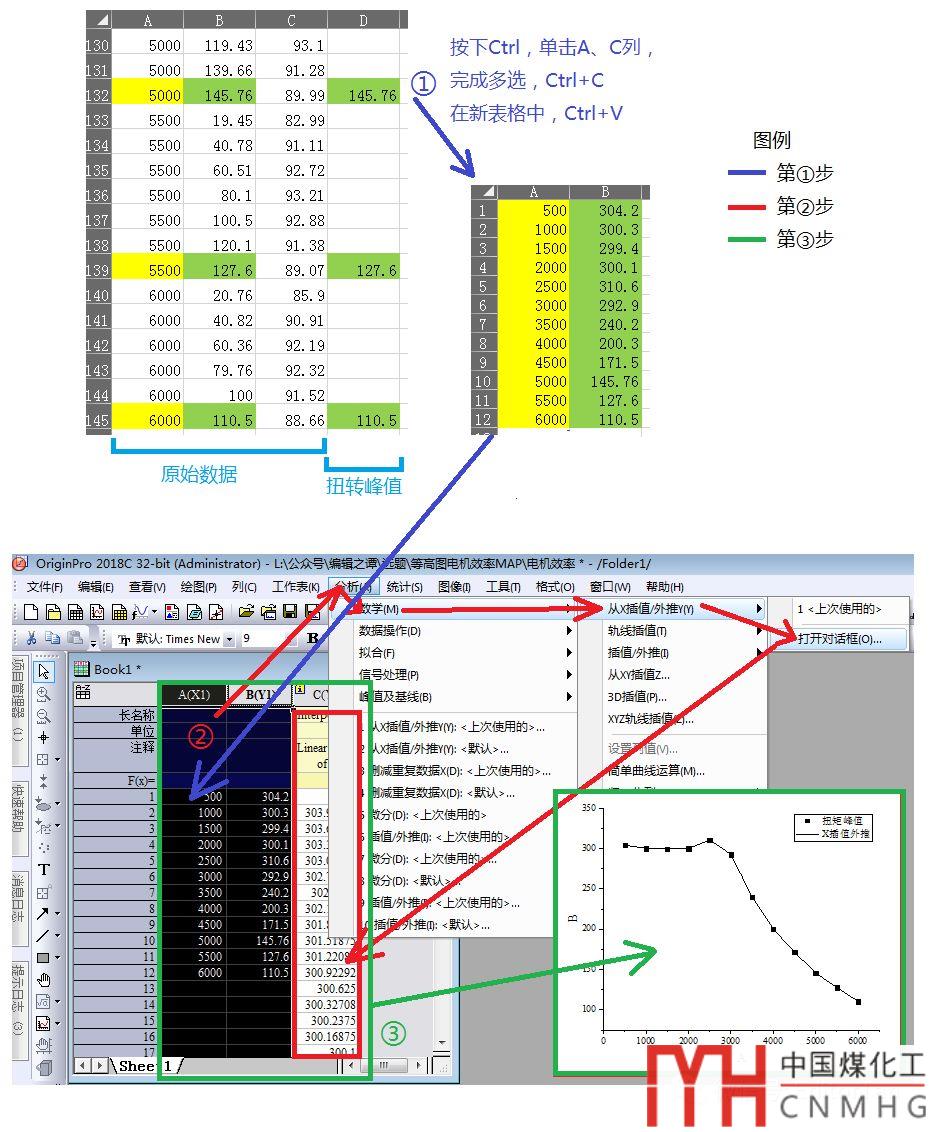

分析原數據，其特征是X列有很多重復數據組成，例如有16行500 rpm、15行1000 rpm等等。每一個轉速的最后一行是其扭矩的峰值，利用Excel將不同轉速的扭矩峰值讀出來，然后多選這些峰值XY，粘貼在新表格中，再?gòu)?fù)制到Origin中（圖2步驟①）。

圖2

原始數據總共145行數據，利用Origin的分析-數學-從X插值/外推等操作，將這12行峰值數據，擴展為跟原始數據行數相同（145行，當然可以更大更平滑）（圖2步驟②）。繪圖看看，原來的少數幾個扭矩峰值散點和其外推曲線是吻合的（圖2步驟③），這條外推曲線就是等高線圖的邊界線。

第二步：繪制等高線圖

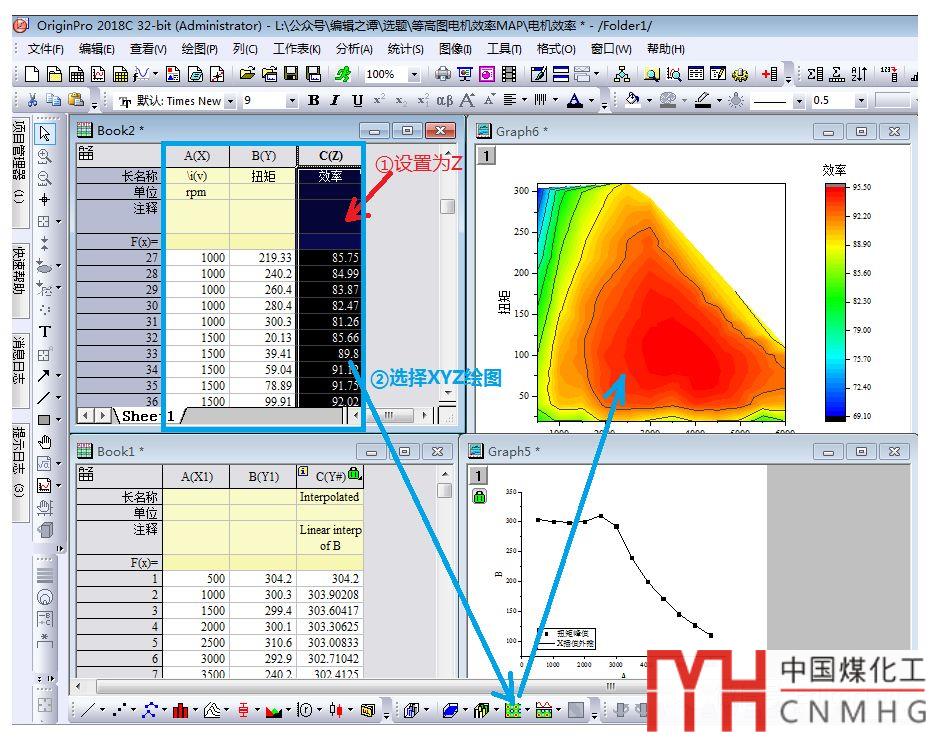

將原始數據中的第三列（效率）選中后右鍵選擇“Set as Z”設置為z軸數據。然后選擇XYZ三列數據，再點擊下方的Contour繪圖工具，即可得到如圖3所示的等高線，這種默認為數學邊界，超出了實際的扭矩峰值邊界。

圖3

第三步：邊界遮擋層

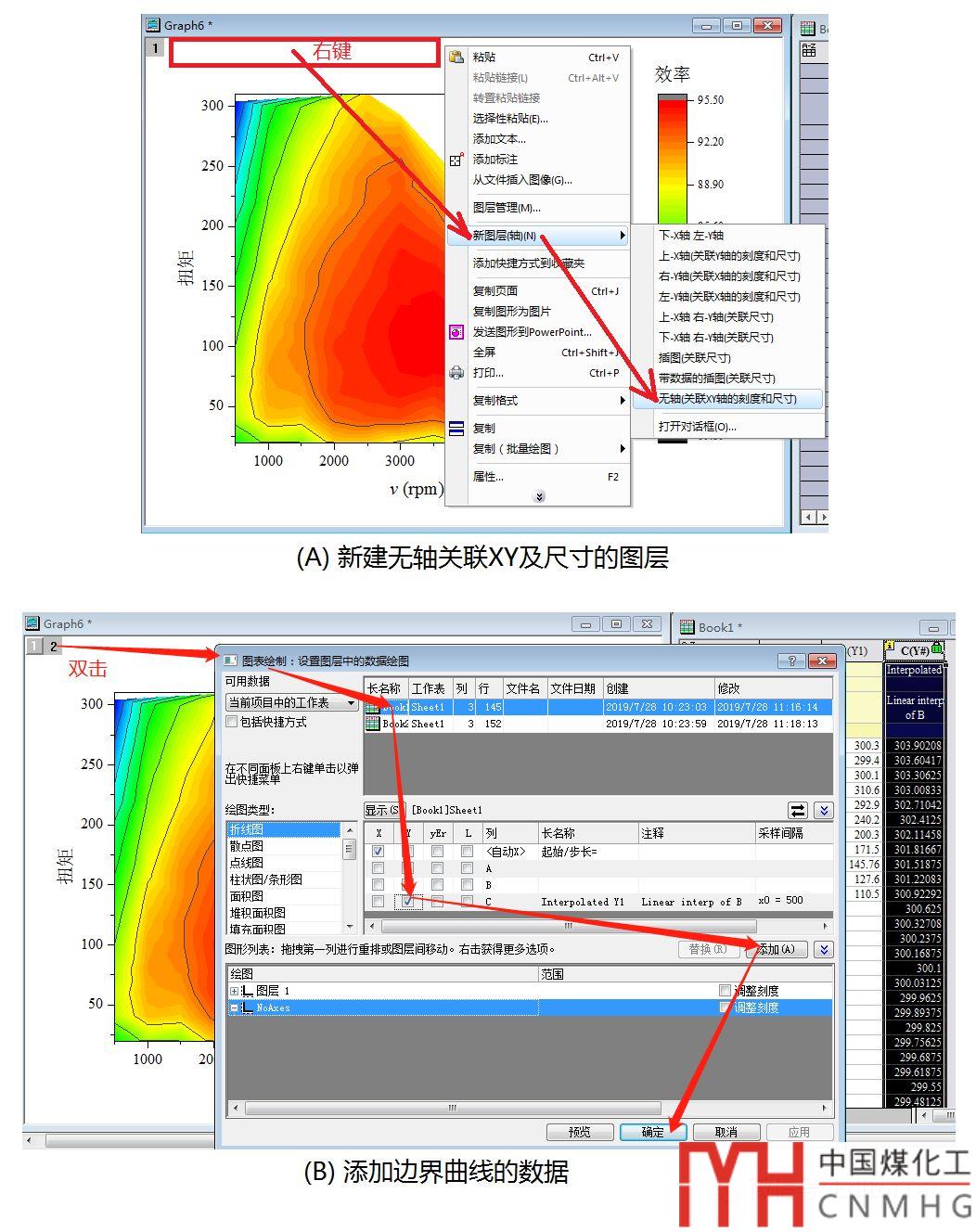

在圖層 1 右邊空白處點擊右鍵，選擇“新圖層(軸)-無軸(關聯XY軸的刻度和尺寸)”，具體步驟如圖4A所示。然后雙擊圖層2 打開“圖表繪制”對話框，設置XY數據列，如圖4B所示。

圖4

第四步：設置垂直線

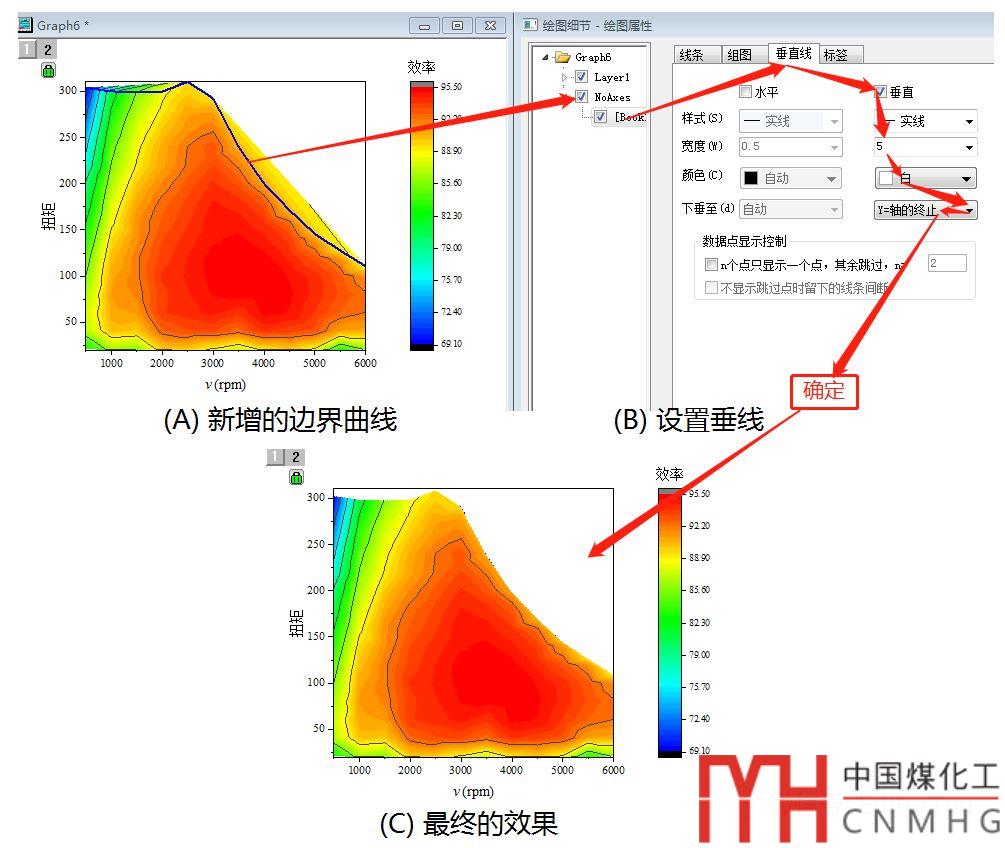

通過上一步驟，可以在圖層2上繪制出一條曲線（圖5A中的藍色粗線），雙擊該曲線，在彈窗中選擇“垂直線”，勾選，設置粗度為5（太小的話，是一條一條的垂直線），設置垂線的顏色為白色（或其他非圖例上的顏色），設置【下垂至】下拉框黑色小三角，選擇“Y=軸的終止”，就是垂線在曲線的上方（圖5B）；如果選擇“Y=軸的起始”則垂線在曲線下方。最后點擊“確定”即可得到圖5C所示的效果圖。

圖5

本文的方法當然有些牽強，不過文中的某些神一般（自詡）的技巧是值得大家轉發朋友圈的！^_^

或許通過Matlab、Python、C等語言編程能輕松搞定。也或許利用Origin軟件的其他技巧更能科學方便地繪制出我們想要的效果。

譚編目前還沒有更好的辦法，僅做拋磚引玉，您若有更好的方法，非常歡迎您向【編輯之譚】投稿，或者告訴譚編具體繪圖方法，譚編后續將最好的技巧分享給大家。
