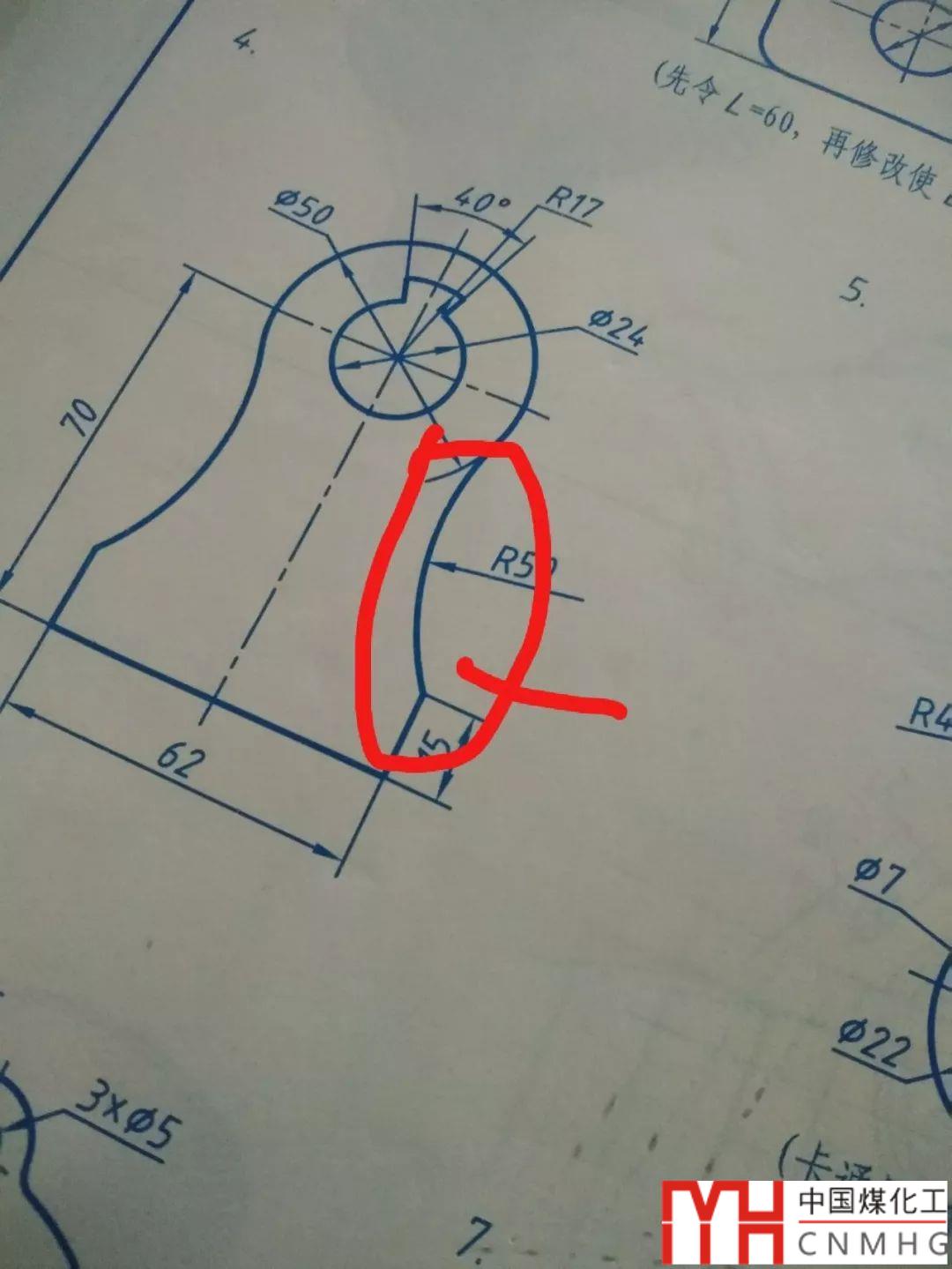

這是昨天網友在群里問的圖，這張圖圖形不多，但對于初學者來說有一個難點：就是兩側的圓弧，這段圓弧與上線的圓相切，通過下面豎線的端點，還知道半徑。是用畫圓的命令沒有合適的選項，用圓弧的的起點、端點、半徑方式，捕捉一個切點和一個端點，然后輸入半徑，但最終得到的卻并不是我們需要的圖形，如下圖所示。

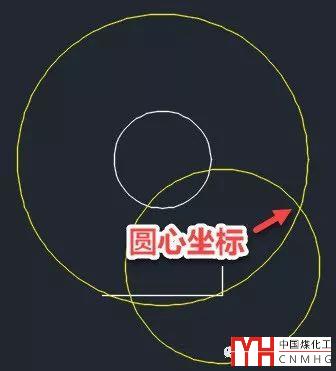

既然用畫圓和畫弧的方法畫不出來，那就只能利用輔助線來找圓弧的圓心了，先以上面的圓心為圓心，畫一個半徑25+50的圓，然后以豎線端點為圓心畫一個半徑50的圓，兩個圓的交點就是側面圓弧的圓心，如下圖所示。

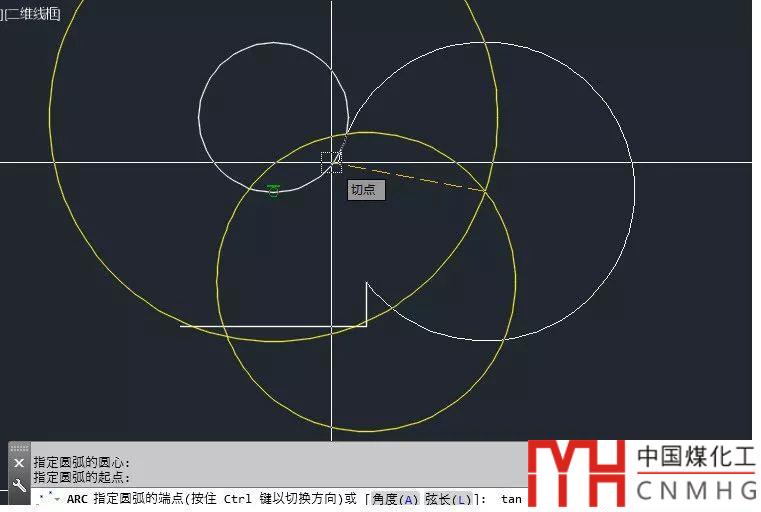

圓心找到了后面就簡單了，直接畫圓或者通過圓心、起點、端點直接把圓弧畫出來。用圓心、起點或端點畫圓弧，因?yàn)槠渲幸粋€(gè)點捕捉的是切點，不知道為什么有時候畫出來的圓弧會長出來一段，有時可能還需要按住CTRL鍵切換方向，如下圖所示。

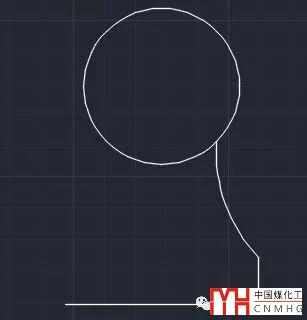

看起來還是畫圓然后再修剪簡單一點。

除了這兩段圓弧外，還有就是上面的40都夾角對于初學者有點困難，這個利用旋轉的復制選項做就簡單了，如果不會可以看看前幾天發的介紹旋轉的文章和之前發的角度練習的文章。
