從百度CAD貼吧的帖子，覺得對CAD初學者非常有幫助，特此轉載，并做了簡單修改，希望更多的人能看到！

一、基本概念，基本操作

二、快捷鍵及繪圖準備

三、15個基本命令

四、為什么要記這15個命令

五、附我的自定義命令

一、需要知道的概念，以及基本操作
1、CAD是由很多命令組成，命令的執行方式多種多樣，基本上有兩種：

一種是先輸入命令（或單擊命令按鈕）再執行操作，另外一種是先選擇，然后在執行命令。有許多命令這兩種操作都是可以的。
例：刪除一個物體的時候可以先選擇刪除命令，然后再選擇物體，也可以先把物體選中再選擇刪除命令，兩種操作的結果都是一樣的。（鍵盤輸入E，空格，選擇物體，空格或者選擇物體，輸入E，空格，結果都是一樣的）

CAD中執行命令的方式有哪些？

2、透明命令

大部分命令執行的過程是單一的，也就是說在執行的過程中只能執行完，或者中途取消。在一個命令的執行過程中可以執行另外一個命令，也就是說A命令執行的過程中可以執行B命令，B命令執行完后，繼續執行A命令，直至結束，這樣執行命令的方式叫“透明命令”。在執行某些命令過程中，輸入一個'，然后再輸入可執行的命令。最常用的透明命令就是在執行繪圖和修改操作的時候可以縮放和平移視圖，比如在移動M圖形操作過程中輸入'Z，空格；輸入2X，可以將視圖縮放兩倍，輸入'CAL，可以調用計算器功能，可以輸入相關公式來輸入數值。由于縮放和平移操作很頻繁，而且現在縮放和平移通常用鼠標滾輪來操作，現在在CAD中無需再輸入相關命令，可以隨時使用。

CAD坐標里能輸入公式嗎?

為什么CAD縮放時會提示無法進一步縮小或縮放？

3、選擇物體的方式。

有兩種一種是從左到右選擇，一種是從右到左選擇，兩種方式的選擇結果是不同的，第一種：左到右；只能選擇到被拉出來的框完全包圍的物體；第二種：右到左；凡是和虛框相交的所有物體（包括包圍了的物體）。

快速入門（八）：選擇對象

CAD選擇的方法和技巧

為什么只能選中一個對象，而不能累加選擇多個對象？

在CAD中如何快速選擇相同或類似的圖形、圖塊？

什么是CAD的快速選擇(qselect)？CAD的快速選擇怎么用？

CAD選擇過濾器的運算符怎么用？

4、相對坐標

相對于當前點（或者你制定的點）的位置，這個非常重要?。?！比如你要畫一條1000mm的線，選擇命令，然后從屏幕上任意取一點，然后給一個方向（移動鼠標到你想的方向，如果是水平或者豎直的線，可按F8打開正交）輸入1000回車（或者空格）就得到了一條1000mm的線，這是最簡單的相對坐標。比如你想畫一個1000X1000的正方形，那你就需要先選擇命令，然后在屏幕上任意取一點，然后輸入“@1000，1000”然后回車（或空格）就得到了一個正方形。“@”就代表了相對坐標。再有，假如你想畫一條1000mm長和水平方向夾角37度的線，那么你就選擇線命令，然后再屏幕上任意取一點，然后輸入“@1000<37”回車。OK了。這兩種方式必須要記住，必須的！

但是如果你打開了動態輸入，在圖形窗口中輸入坐標時，默認就是相對坐標，無需輸入@。

CAD中什么是絕對坐標，什么是相對坐標？CAD都有哪些坐標輸入方式？

CAD的動態輸入和命令行中輸入坐標有什么不同？

5、鍵盤操作：
a、在任何時候都可以直接在鍵盤上輸入命令，并執行不需要在某個地方點一下再輸入命令。
b、命令可以輸入全名，也可以輸入簡寫（別名）。
c、空格和回車的作用一樣，是執行命令和確認操作，也就說你輸入完命令按空格或者回車就可以執行。
d、如果向重復上一個命令，那么可以直接按回車或空格，不必重新輸入命令或者選擇按鈕了。

CAD中重復執行之前使用過的命令？

怎么編輯CAD快捷鍵？

6、鼠標操作：
左鍵，不用說了
右鍵：在執行命令的時候按右鍵表示確定，連續操作的時候按右鍵表示結束，整體來說有一些和空格類似，但還有右鍵的一些快捷。在沒有命令執行的時候按鼠標右鍵，會有一個菜單，默認的第一個是執行上一個命令，其他的自己看。
滾輪：放大和縮小雙擊滾輪：顯示當前所有的圖形，按住滾輪鼠標變成“小手”可以移動屏幕。
把鼠標翻過來，讓激光或者滾輪朝上，那么鼠標就不能用了。呵呵！

CAD 中鼠標的各種操作技巧

CAD入門及提高（15個命令走天下）

1、F8 打開/關閉 正交狀態：

打開正交狀態，這時候只能畫水平線或者數值線，移動或者復制物體的時候也只能水平移動或者數值移動。畫直線的時候非常有用，所以要習慣用F8來切花，這非常重要。按住SHIFT鍵可以臨時切換為正交模式，有些狀態下也很方便。

SHIFT鍵在CAD中使用技巧

2、F3 打開/關閉 自動捕捉：

打開的時候，當把鼠標移動到物體上時會有各種形狀的黃色的符號，不同的符號代表不同的位置，比如□代表端點 △代表中點，要熟記這些標記，這非常重要，你可以在捕捉設置對話框里看到這些標記的樣子。

3、設置捕捉：

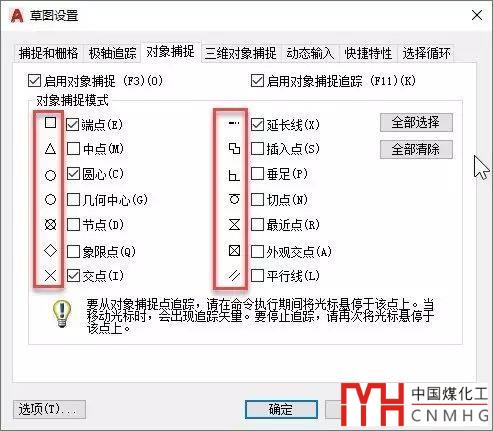

底部狀態欄有對象捕捉按鈕，低版本會直接顯示文字“對象捕捉”，高版本由于功能變多，改成了用圖標顯示。在按鈕上單擊鼠標右鍵后選擇“設置”，可以看到各種符號的意義，如上圖所示。你可以從中選擇你重用的捕捉方式，你還可以全選或全部不選。單擊對象捕捉按鈕和F3一樣，可打開和關閉自動捕捉的狀態!

4、CTRL+S 保存

操作方式：按住CTRL+S鍵，就是快速保存。有些設計人員養成了隨時存盤的習慣，做完每一個操作都要習慣的保存一下，因為他們怕CAD軟件會出現致命錯誤，或系統會出現異常，設置可能會停電。假設你不保存，那么可能半個小時或者更長時間的工作就白費了！所以，養成這個習慣很重要?。?！當然你也可以點上邊的保存按鈕，但我覺得那樣麻煩！養成習慣后你不會有這個操作的意識，呵呵，感覺不到！記住，這非常重要?。?！

注：如果圖紙非常大，隨時存盤不太現實，比如存一次盤就要半分鐘，我們不可能執行一個操作就保存。我們首先要保證電腦配置能滿足需要，同時要保證系統和CAD的健康，同時要保證圖紙中沒有錯誤數據，這樣異常退出的可能性很小，我們只要設置好自動保存間隔時間，通常都問題不大。當然如果圖紙很小，保存一下只要幾秒，頻繁使用CTRL+S倒也沒有什么問題。

CAD為什么會異常退出？遇到CAD異常退出怎么辦？

CAD異常退出后如何恢復備份文件？

6、自定義命令別名。

首先要記住基本命令，我們也可以自定義命令的別名（快捷鍵），定義方法，工具—自定義—編輯自定義文件---程序參數acad.pgp前邊有很多行都是以“；”開頭的，表示這些行是注釋性文字，不會起作用。第一行不以“；”開頭的就是別名命令定義的開始，一般“3A, *3DARRAY”下邊的命令是我們要編輯的部分，其他不懂的不要動。比如 3A表示的是快捷鍵 *號后邊是命令的完整名稱，也就是說輸入 3A 和輸入 3DARRAY作用是一樣的。修改后保存，關閉CAD，重新打開CAD你自定義的命令就可以使用了。

7、ESC 在任何時候按ESC鍵，取消正在執行的命令。

三、15個 基本命令
1、 線
命令：line
快捷命令：L
操作方式：輸入L→空格→屏幕上點第一點→點第二點 點第三點 空格 完畢，當然你也可以無休止的畫下去。
2、 復制
命令：copy
快捷命令：CO（有的CAD是C）
操作方式：輸入CO→空格→選擇物體→空格→選擇基準點→選擇要復制到什么地方→空格結束（CAD2004如果要連續復制，可在選擇基準點之前按一個M然后再選擇基準點，就可以連續復制了，CAD2004以后的版本都直接可以連續復制）如果要復制這個物體距離1000mm，那么這樣操作“CO→空格→選擇物體→空格→選擇基準點→輸入相對坐標→空格（如果是水平或者豎直方向，那么按F8打開正交，用移動鼠標給個方向，然后輸入1000然后空格）
3、 移動
命令：MOVE
快捷命令：M
操作方式：和復制類似。
4、 圓
命令：CIRCLE
快捷命令：C(不同的版本稍有不同也有的是CI CR)
操作方式：輸入 C，空格，單擊確定圓心，輸入半徑后按空格或者用鼠標拖動并單擊確定半徑。當然繪制圓的過程中我們可以通過輸入2P、3P、TTR等執行其他畫圓方式，在工具欄還可以直接用相切相切相切方式畫圓。

CAD畫圓的基本方法和技巧

5、 偏移
命令OFFSET
快捷命令：O
操作方式：輸入O，空格，輸入偏移的距離，空格（或者在屏幕上指定距離用兩點的方式），選擇要偏移的物體，在要偏移的方向上點鼠標。

6、 格式刷
命令MATCHPROP
快捷命令：MA
操作方式：輸入MA，空格，選擇基準物體，選擇要刷的物體。格式刷還可以跨文檔進行，也就是在一張圖紙中選擇基準物體，然后切換到另一張圖紙選擇目標對象。

為什么用格式刷無法匹配文字的字體和顏色？到底哪些特性可以匹配？

7、 查看屬性
命令PROPERTIES
快捷命令：MO、CH（Ctrl+1）
操作方式 ：選擇物體，按CTRL+1打開特性面板，在特性面板中可以看到該物體的屬性、圖層顏色、幾何尺寸等，有些參數還可以在屬性框中進行修改。
8、 陣列
命令：array
快捷命令：AR
操作步驟輸入AR，空格，出現對話框，假如你想生成一個3行4列的圖形，那么行里寫3列里寫4，下邊的“偏移距離和方向”里按你自己的需要填寫。

高版本陣列操作方式有了很大變化，陣列后是一個整體，而且還可以動態調整陣列的行列數及相關間距，在高版本只有執行ARRAYCLASSIC才能調用舊版的陣列對話框，有很多人喜歡將AR快捷鍵甚至陣列按鈕設置為調用舊版陣列命令。

AutoCAD高版本怎么把陣列對話框調出來？

9、延伸
命令：EXTEND
快捷命令：EX
操作方式：輸入EX，空格，選擇想延長到那兒，空格，選擇被延長的線
提示：線的前邊有，有可能相交的線或物體
小技巧：輸入EX，空格，空格（將圖中所有線作為延伸邊界），點被延長的物體，可直接延長到最近的一個物體，繼續點該線，可以繼續延長到下個物體。
10、 剪切
命令：TRIM
快捷命令：TR
操作方式：同延伸，同樣的小技巧。修剪和延伸在執行的過程中可以按住SHIFT鍵相互切換。

CAD修剪（Trim）和延伸（Extend）的使用技巧

11、 刪除
命令：ERASE
快捷命令：E
操作方式: 輸入E，空格，選擇物體，空格（或者選擇物體按E，空格，或者選擇對象后按Delete鍵）
12、 撤銷

命令：U
操作方式：輸入U，空格，理論上說只要CAD沒關過，可以一直撤銷到打開圖紙時的狀態。

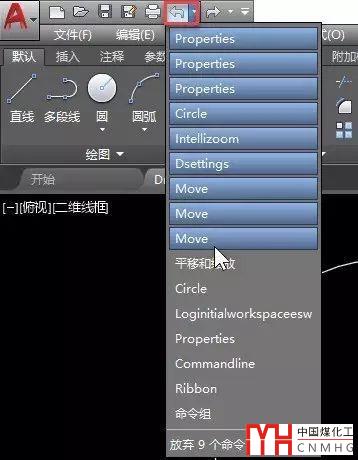

在頂部快速訪問工具欄中的撤銷按鈕的下拉列表中可以選擇回退到哪一步。

13、 炸開
命令：EXPLODE
快捷命令：X
操作方式：輸入X，空格，選擇物體（或者選擇物體輸入X 空格）
提示：如果是塊也許需要炸很多次才能炸開（嵌套塊也就是嵌套塊就需要多次炸開），也有的東西是炸不開的（有些基本圖形是無法炸開的，例如直線、圓、弧、橢圓、單行文字等，有些圖塊也可能無法分解。）

cad圖塊無法分解怎么辦？

為什么圖塊無法分解？

14、 拉伸
命令：STRETCH
快捷命令：S
操作方式：輸入S，用右下、左上的方式拉出一個框，讓方框包圍需要拉伸的部分圖形，空格，選擇一個基本點，輸入距離或者指定下一點。

如果框選了整個對象，拉伸時整個對象會被移動。
15、 鏡像
命令：MIRROR
快捷命令：MI
操作方式： 輸入MI 選擇要鏡像的物體，選擇“鏡子“的第一點，選擇”鏡子“的第二點，空格，得到了一個以你選擇的兩點為對稱軸的圖像。

為什么要記這15個命令：因為會CAD操作的人很多，你要與眾不同，你需要更快的操作才可以比別人強，用鍵盤看起來很酷，作一個牛X的人需要熟練的鍵盤操作。只會用鼠標在屏幕上點，不能說會CAD。呵呵！

CAD功能非常強大，操作也可以非常的靈活，要畫一個圖形，操作方式多種多樣，比如畫一個正方形
方法一：用線的命令 +相對坐標，組成一個正方形
方法二：選擇矩形命令 +相對坐標 生成一個正方形
方法三：畫兩條垂直的線然后用偏移組成一個正方形
方法四：畫一條線，用陣列（環形陣列）生成一個正方形
方法五：畫兩條垂直的線，用復制命令分別復制兩條線，生成一個正方形
方法六：畫兩條相交的線，復制兩條線，基準點取交點，輸入相對坐標，剪切掉多余的線，形成一個正方形。

我起碼還能寫出五種方法來，你信不？
所以要熟悉這15個命令幾乎就可以走遍天下了！

其他的命令可以用按鈕或者菜單里找，這15個命令一定要用鍵盤輸入！

五、附我的自定義命令

因為原則上CAD采用左手鍵盤、右手鼠標的方式最方便，因此將一些常用命令都定義為左手鍵，這樣也可以提高繪圖效率。

ff, *line
ww, *move
a, *MATCHPROP
q, *PROPERTIES
c, *copy (把圓的命令改為CC)
把這幾個復制到*CAD.PGP 的命令Z, *ZOOM的后邊保存
這樣幾乎所有的命令就都可以用左手完成了。右手只是偶爾用一下，呵呵，當然了，根據你自己的使用習慣自己定義也可以。

我這樣定義不替換原來的命令（C 復制命令除外，因為畫圓的命令不常用），又增加了命令的可操作性，解放了右手和眼睛，右手只用鼠標，眼睛只盯著屏幕就可以了！

配置左手快捷鍵，提高CAD操作效率

以上技巧適用AUTOCAD和浩辰CAD等類似的CAD軟件。
