1. 條形圖數據：每個省份電腦、冰箱、洗衣機和新式炊具的未使用率，數據來源：網易數讀，我一個一個敲出來 （手動滑稽）。

2. 標簽位置數據：用于顯示標簽的位置，構造對應的數據，選為99%，使得標簽顯示在條形圖的右側。

3. 分組均值數據：根據東北、東部、西部和中部分組，依次求取平均值。

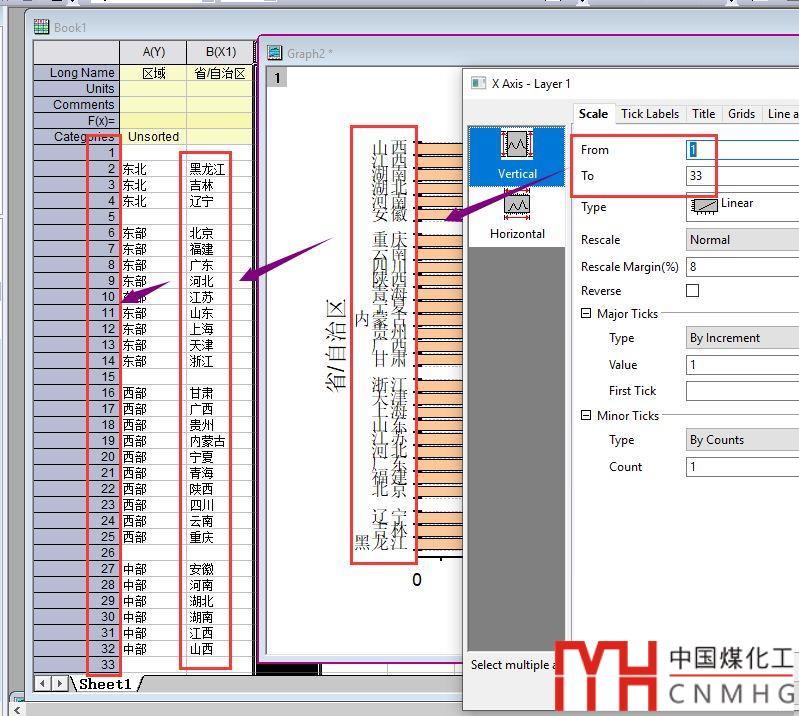

4. 空行：至關重要，因?yàn)闂l形圖和均值數據使用的不是相同的橫坐標數據，分組時會出現錯亂。為了實現分組效果，但又能解決這個問題，在分組間加入空行，完美解決問題。





5. 特殊數據：均值數據的橫坐標數據。

   1. 其中對于非數值型數據，Origin默認其是文本，作為坐標軸數據來進行繪圖時，使用的使其順序，即1，2，3，……

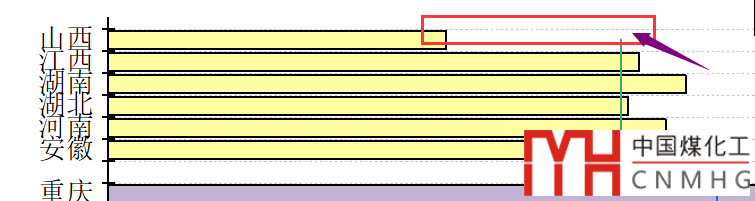

   2. 如果均值數據的橫坐標和條形圖的一樣，會出現均值線不能跨過條形圖中兩端柱子，好像還差半個柱子的寬度。

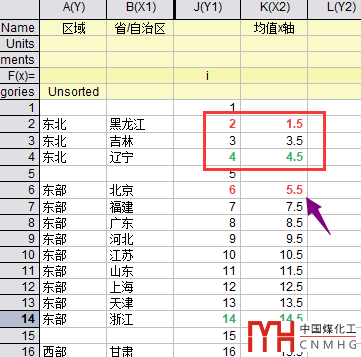

   3. 因此需要重新設計一組數據，對應的是最小值等于條形圖最小值-0.5，最大值為條形圖最大值+0.5。具體數值如K列數據所示。比如，東北：1.5，3.5，4.5，中間的數據可以任意設置，但要介于首尾兩個數據之間。





繪制圖形

1. 條形圖（Bar）：

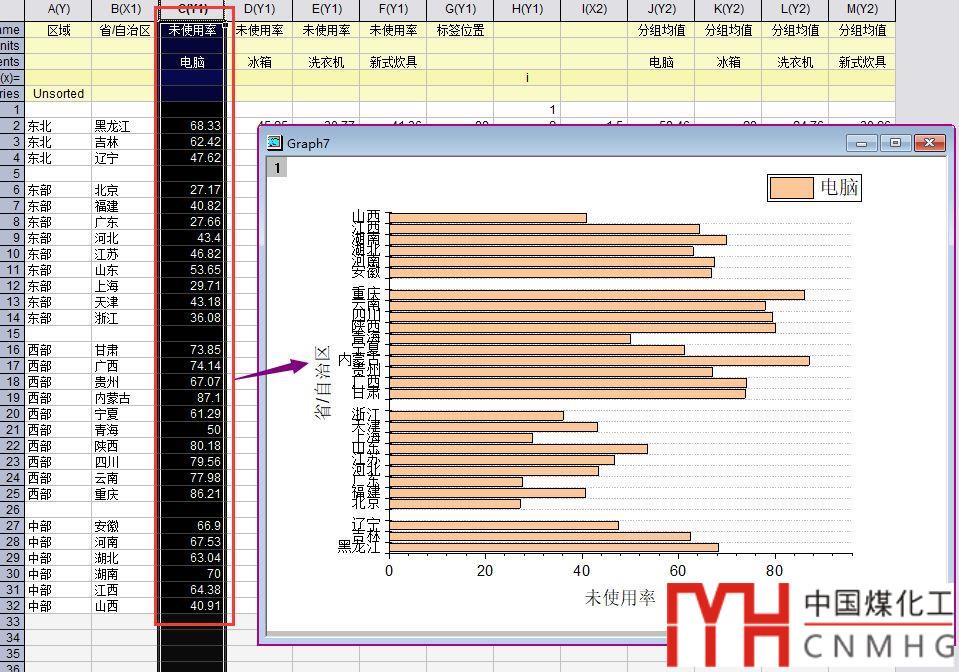

   1. 選中一條未使用率數據，繪制條形圖（Bar），【在微信信息“數據繪圖”后臺回復條形圖，查看詳細教程】。

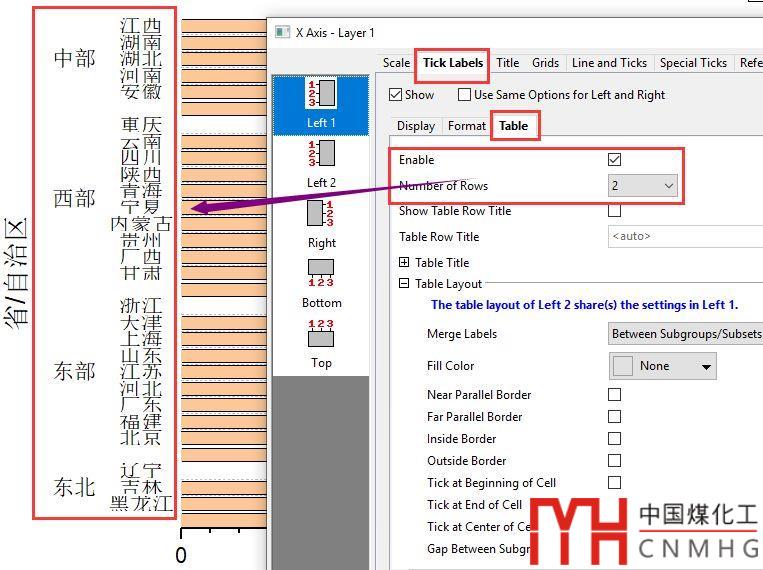

   2. 坐標軸格式：設為Table形式，【在微信信息“數據繪圖”后臺回復分組，查看詳細教程】。





2. 添加條形圖標簽（Label）

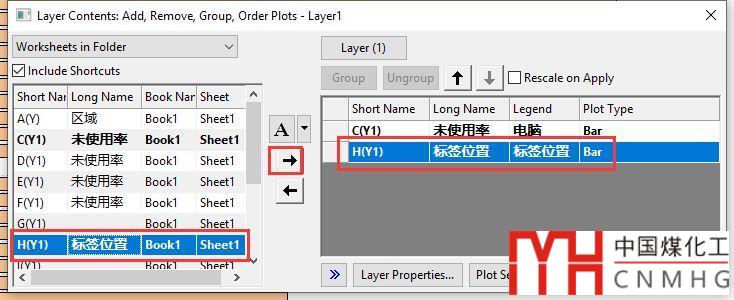

   1. 使用快捷鍵F12打開Layer Contents，添加標簽位置數據到當前圖形。

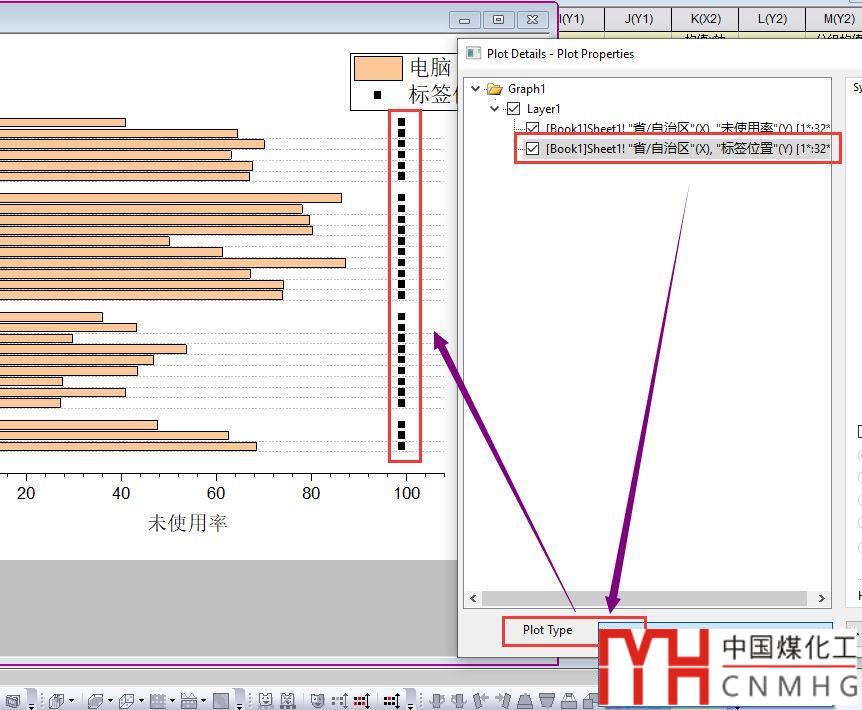

   2. 修改標簽位置圖形類型為散點圖（Scatter）。





   3. 將Symbol的大小設為0?。?/strong>





   4. 顯示散點圖的標簽（Label），標簽來源于條形圖（Bar）的數據；設置標簽的格式（Numeric Dispaly Format）為.2，表示保留小數點后兩位；設置標簽的大?。梢韵炔辉O(shè)置，合并圖形后再調整）。【在微信信息“數據繪圖”后臺回復格式，查看詳細教程】。





3. 添加分組均值線（Line）

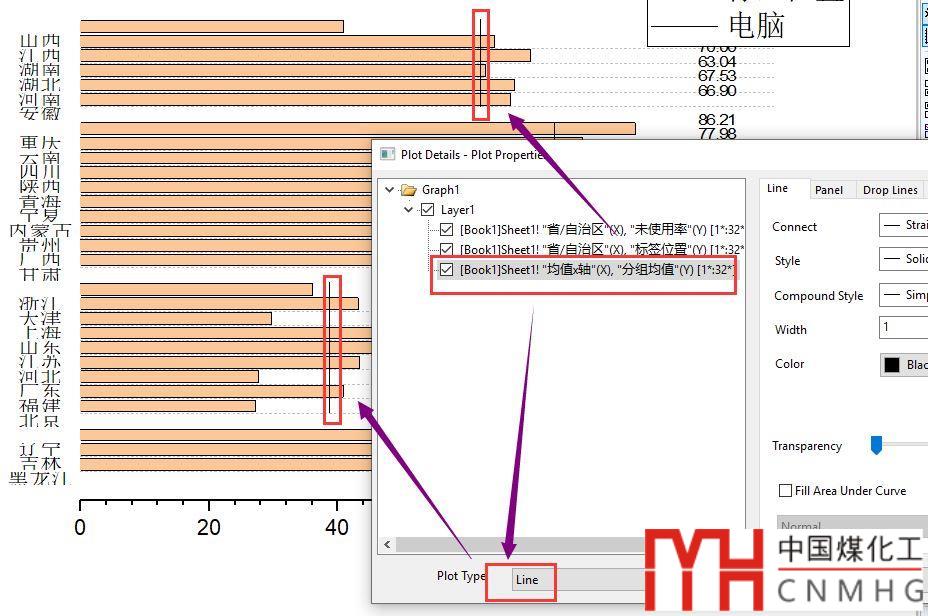

   1. 同樣打開Layer Contents，添加分組均值數據到當前圖形。





   2. 同樣方法修改分組均值圖形類型為線圖（Line）。





4. 添加分組均值線標簽（Label）

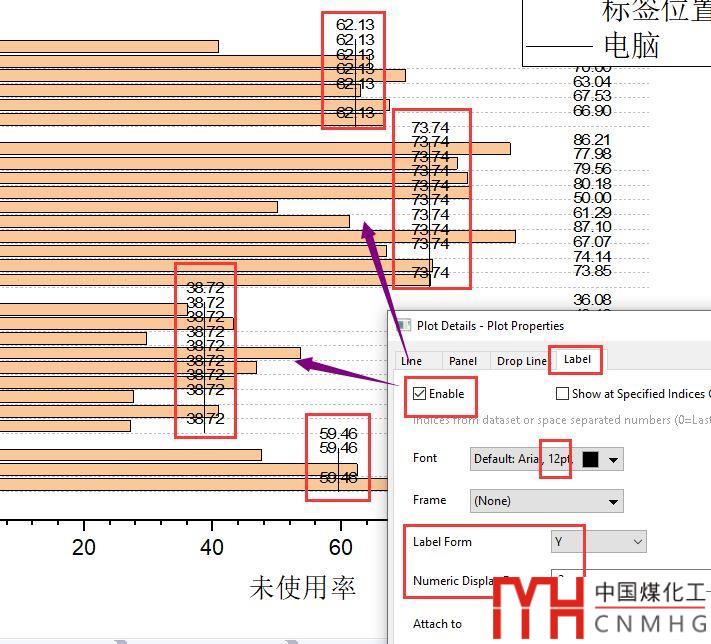

   1. 同樣的方法打開分組均值線圖的標簽，設置格式等。

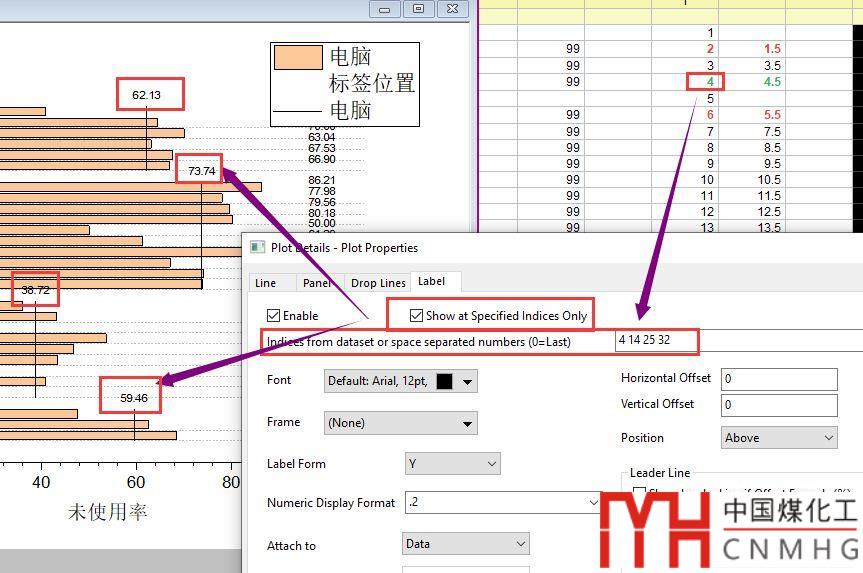

   2. 【關鍵步驟】部分顯示標簽：勾選Show at SpecifiedIndicesOnly，并輸入每組條形圖（Bar）圖中X值的最大值，此處為4 14 25 32。

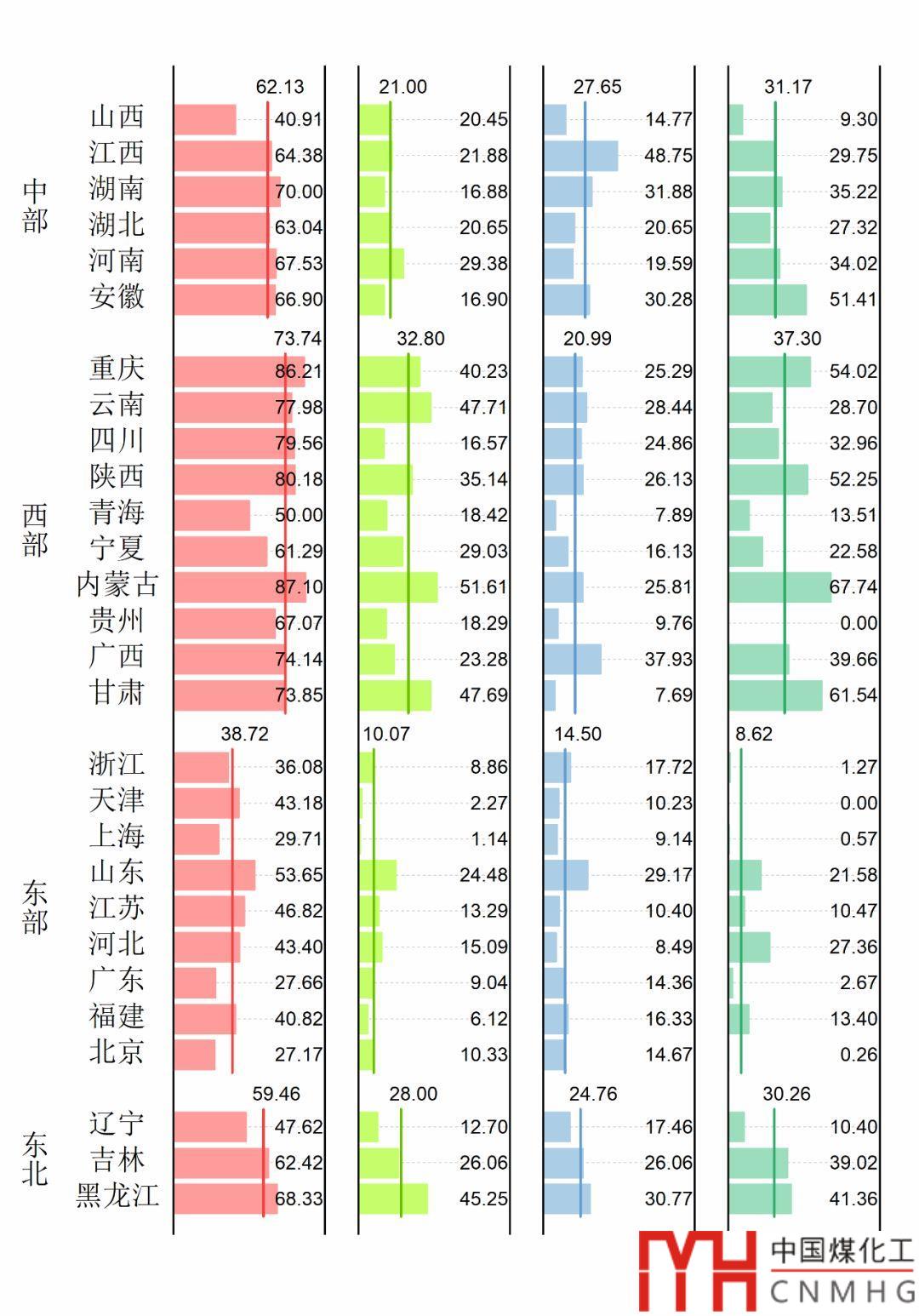

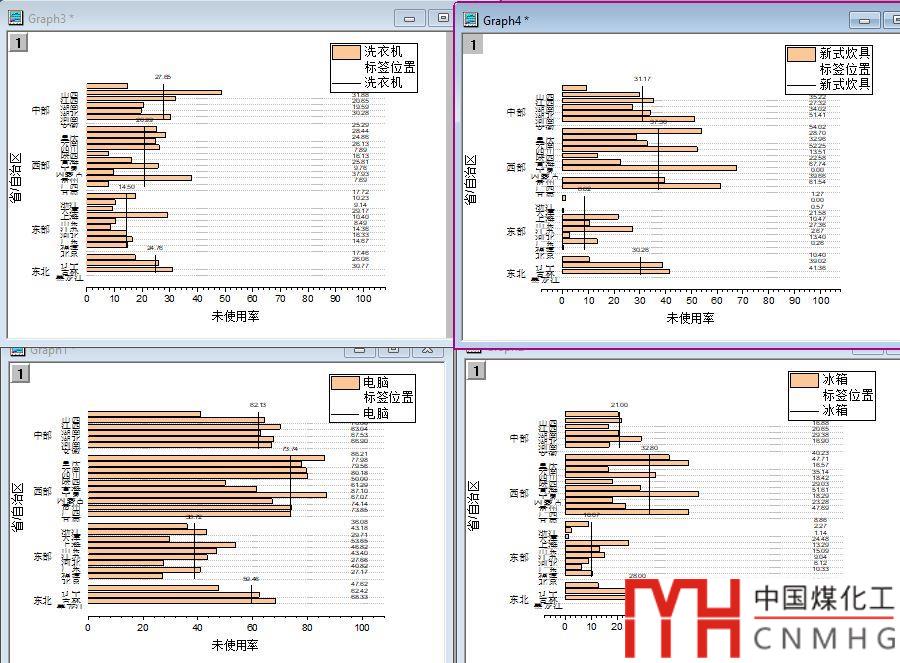

5. 使用同樣方法，繪制冰箱、洗衣機和新式炊具的圖形
