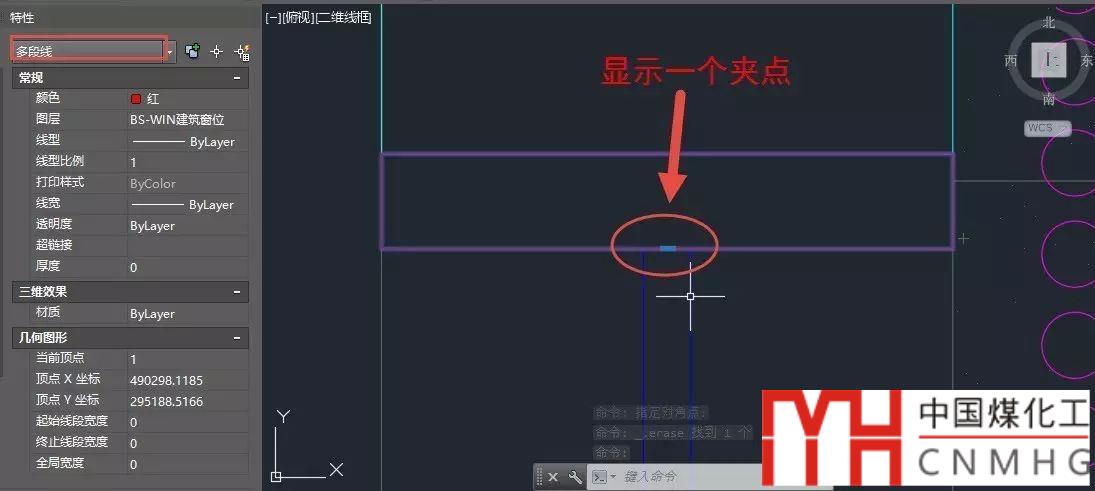

前幾天就有看到有人問類似的問題：多段線怎么就只有一個夾點，當時我以為多段線被做成了圖塊，對方確認對象類型確實是多段線，我覺得很奇怪，這怎么可能，由于對方無法把圖發過來，因此也就不了了之。

今天在微信信息里又有人問類似的問題，這位朋友把圖紙發過來，不僅多段線只有一個夾點、直線、視口、文字、視口等都只有一個夾點，這回終于知道是什么原因，怎么解決了，這里給大家分享一下。

分析問題的原因

這位朋友發過來的圖紙有160多MB，但打開圖紙，切換到模型空間，發現主體圖形并不多，圖形不應該有這么大。

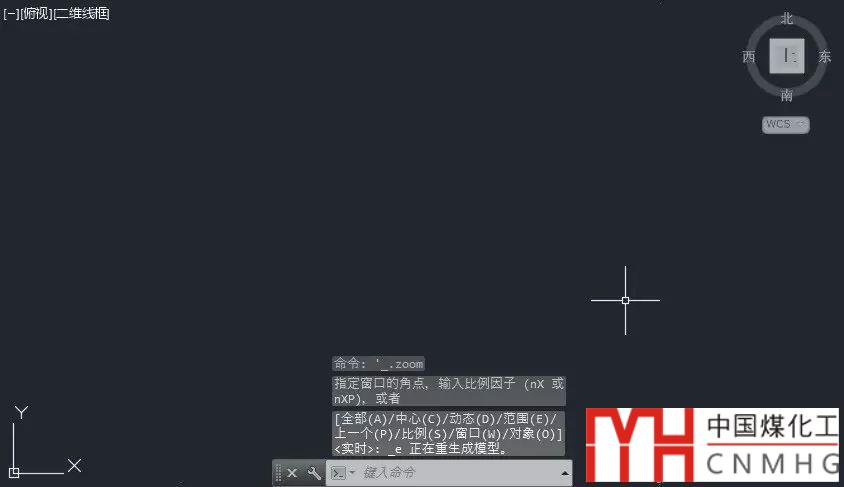

雙擊鼠標中鍵，發現圖形就消失了。

看到這種現象我并不覺得奇怪，因為上周剛有人在微信上發過一張類似的圖紙。也就是在主體圖形以外很遠的地方有圖形。其實以前也遇到過類似的圖紙，但那些圖形的坐標還沒有這么離譜，也就是10的十幾次方數量級，縮放還可以看清楚遠處到底是什么圖形。上周發過來的圖紙全圖縮放后視圖尺寸的數量級是10的七十多次方，這張圖紙更厲害，是10的八十多次方。

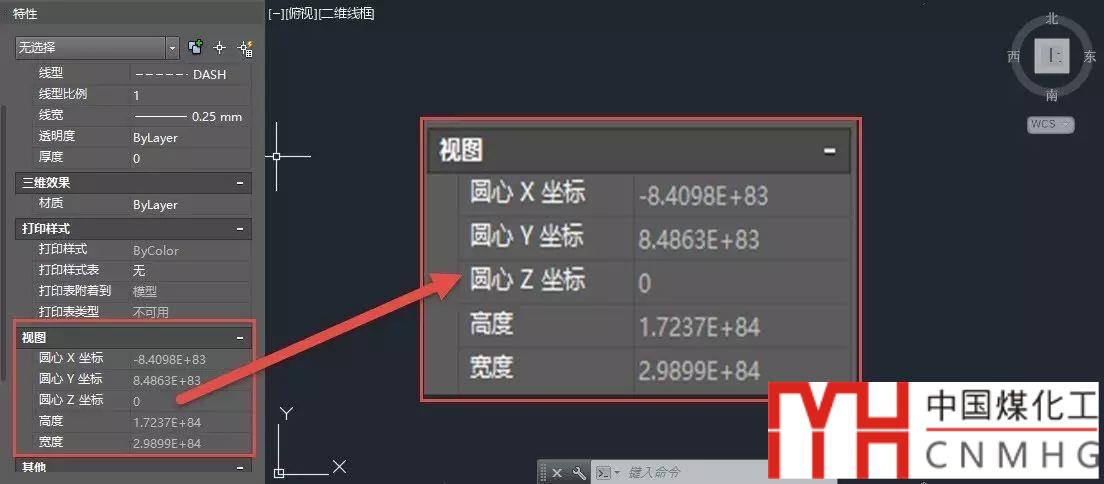

不選擇任何對象，按CTRL+1，打開特性面板，觀察視圖的中心坐標和寬度和高度，如圖所示。

這種狀態下按CTRL+A，可以看到在視圖的邊緣處有藍色的點，表示有圖形被選中，但我們現在無法知道哪個是我們要刪除的圖形，我曾嘗試用窗口縮放或對象縮放來查看其中一處圖形都沒有成功。

這些距離坐標原點以外的圖形可能是導致文件異常大的原因，但之前看到類似的圖紙時并沒有發現只顯示一個夾點的現象，因此可能還有其他原因。

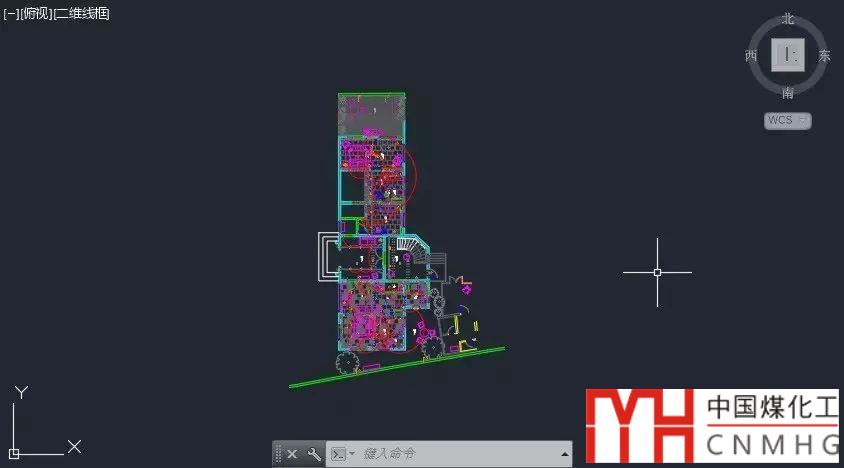

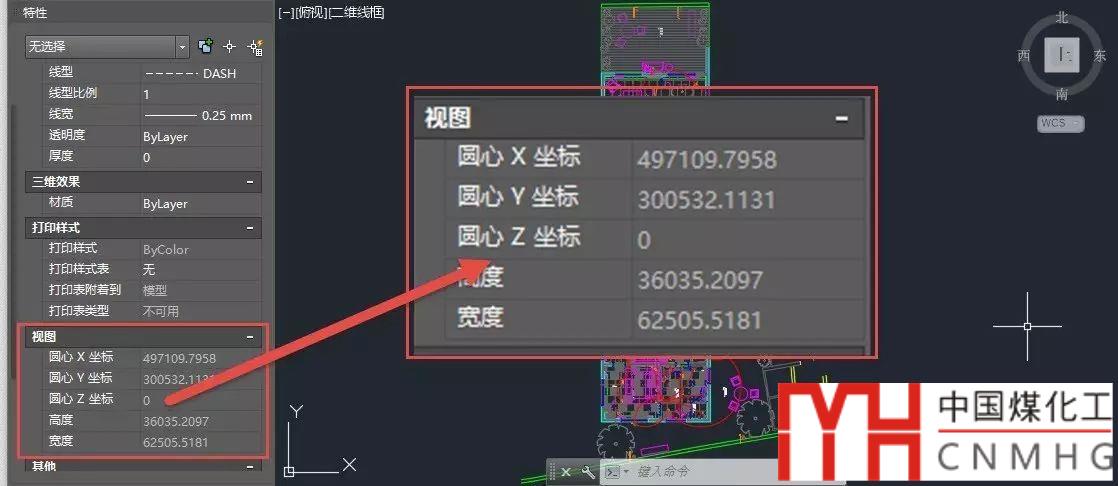

只能按CTRL+Z回退到打開圖紙時的初始狀態，我們用滾輪適當縮放圖紙，讓主體圖形全部顯示，然后按CTRL+A全選，按住SHIFT鍵，從右往左框選要保留的圖形，按DELETE鍵或輸入E后回車，將選中的多余圖形刪除，然后再雙擊鼠標中鍵全圖顯示，這回視圖尺寸正常了。

雖然圖形偏離原點有一定距離，但還在可接受范圍內。此時如果保存圖紙，圖紙只剩不到10MB，可見那些垃圾圖形占用了150多MB，他們不僅給后續操作帶來了麻煩，而且會導致操作性能大幅下降。

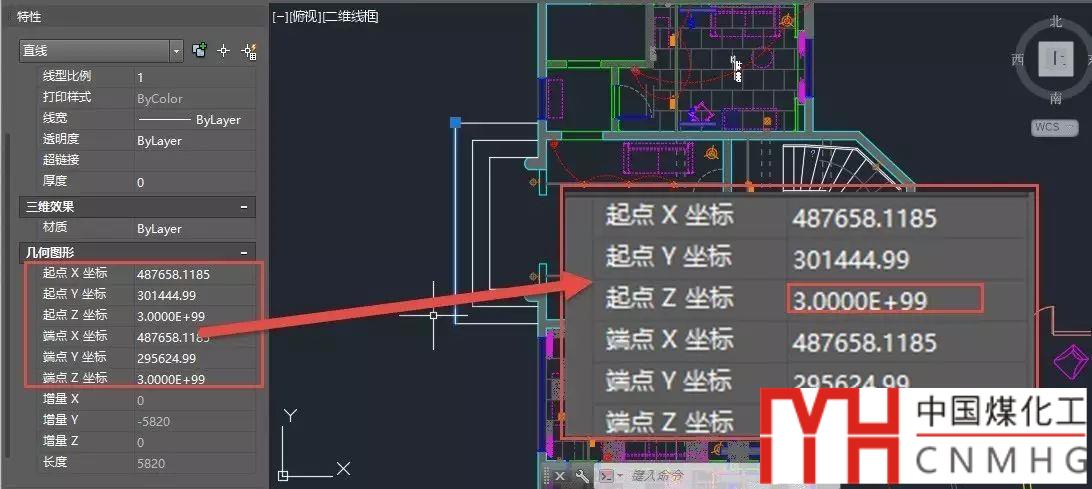

但這些仍不是只顯示一個夾點的原因，我們選中其中一條直線，發現仍是一個夾點，我們仔細觀察特性面板，會發現另外一個異常數據：Z坐標，

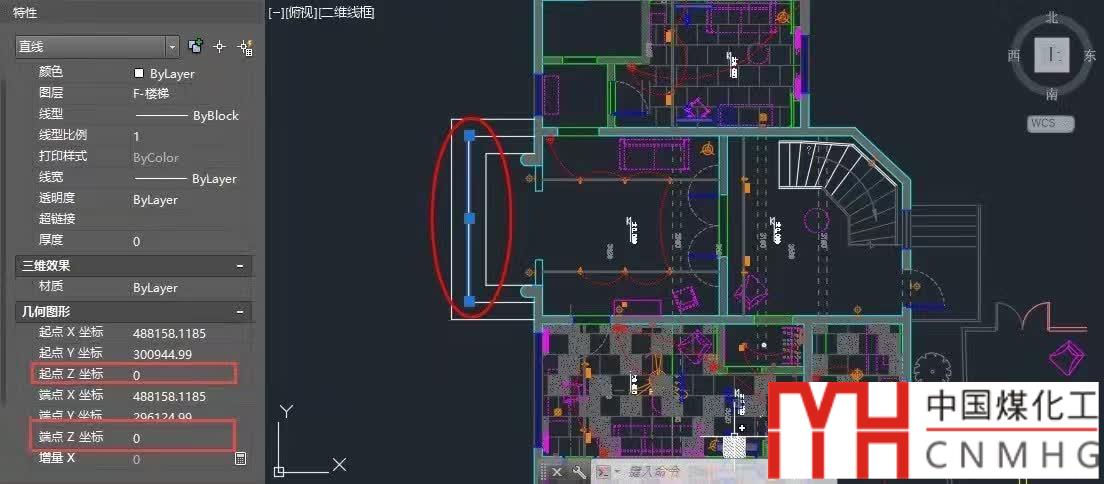

在屬性框中將起點和端點Z坐標都改成0，我們再看直線，這次夾點顯示正常了。如圖所示。

通過上面的分析我們知道了原來是因為這些圖形的Z坐標異常所以導致只顯示一個夾點，我們再看圖中的其他圖形，多段線、直線、文字、填充等都是如此，我們必須想辦法將這些圖形的Z坐標變成0才能徹底解決問題。

將Z坐標改為0的方法

大家想到的最簡單的方法就是選擇所有圖形，然后到特性面板里去改Z坐標。如果只有少數幾個同類圖形有這樣的問題，是可以的，如果Z坐標異常的圖形有多種，這樣顯然不行，因為當選擇所有對象后，特性面板里只顯示公共屬性，特性面板里并沒有顯示Z坐標。我們可以利用快速選擇來進行分類選擇后進行修改。

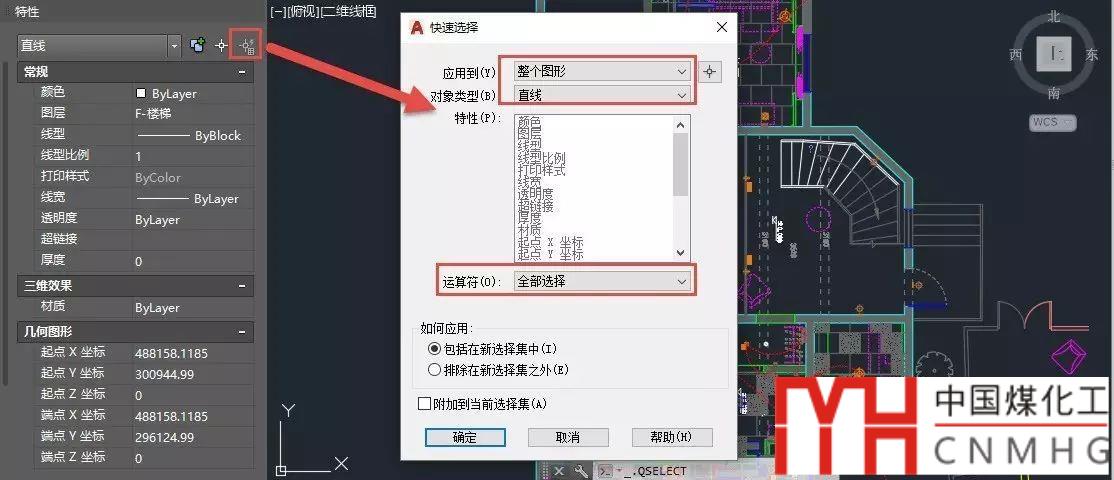

輸入QSELECT命令后回車或直接在特性面板中單擊快速選擇按鈕，打開快速選擇對話框，選擇應用到整個圖形，在對象類型中選擇直線，在運算符里選擇“選擇全部”，單擊"確定"按鈕，將所有直線選擇出來。

在特性面板找到起點和終點Z坐標，無論顯示的是３.0000E+99還是多種，直接輸入０，將所有直線的起點和終點的Ｚ坐標都改為0。

用快速選擇依次將其他類型的圖形選出來，再特性面板中改Ｚ坐標，圓和弧需要修改圓心坐標，多段線、填充、文字、圖塊有的是標高，有的是位置Ｚ坐標，總之是找到可修改的異常Ｚ坐標，將他們都該成０，還要切換到布局空間，將視口和圖紙空間的圖形也要處理一遍。

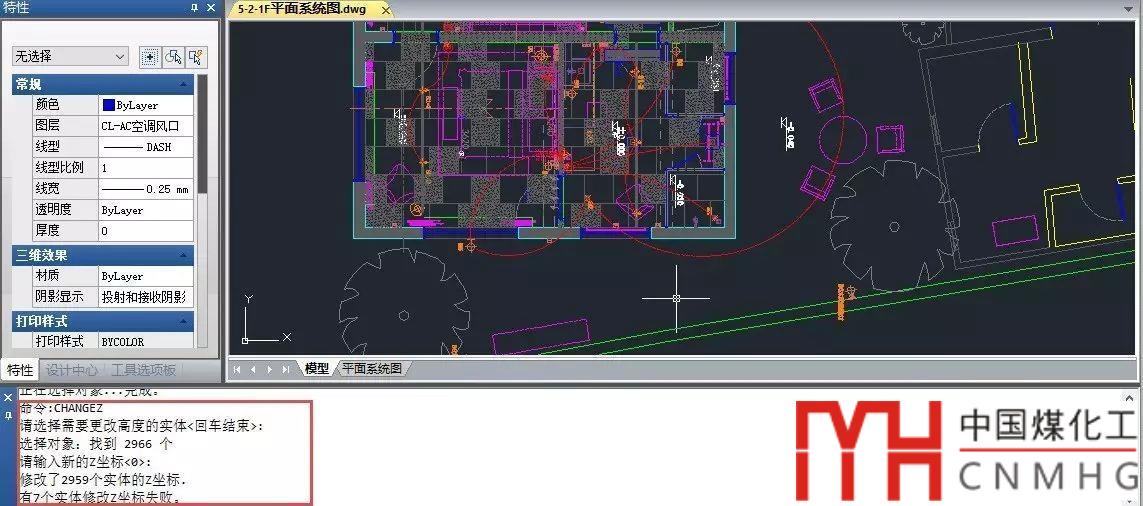

總之這樣人工處理太麻煩了，可以到網上找找改Ｚ坐標的插件，我記得有些軟件里有這樣的工具，例如浩辰ＣＡＤ的擴展工具里有改Ｚ坐標的工具（ChangeZ），可以框選所有對象進行處理，模型空間和布局空間各處理一次就夠了。

但并不是所有圖形這種改Z坐標的工具都可以處理，處理完會提示有一些圖形處理失敗，如果我們用到的圖形沒有異常，就可以不管了。

小結

今天比較高興的是我通過這張圖紙知道了一個問題的答案：圖形只顯示一個夾點是因為Z坐標異常。

但讓我更疑惑的是，這種圖紙是怎么出來的呢？為什么會有這么多類似的圖形？這一周就遇到兩張了，其實去年6月在博客里就發過類似的文章：CAD圖紙打開看不到內容是怎么回事？當時圖紙的數量級還是10的35次方，上周是10的75次，這次視圖尺寸達到了10的84次方，而Z坐標直接達到了10的99次方，這是什么概念，應該比人類已知的宇宙邊界都要大了。

不僅遇到過這樣的圖紙，還有一些圖紙的視圖尺寸相對正常，但切換到左視圖會發現圖形高低錯落，很多圖形沒在XY平面上，關鍵是有一些圖塊內部的圖形也Z坐標不統一，這類圖形用改Z坐標的工具或AUTOCAD的FLATTEN命令都無法處理。

我現在希望大家能幫我一個忙，有誰能告訴我，這種圖紙是怎么產生的，遇到過這類圖紙的朋友下回留心一點，下次出現這種情況時回憶回憶，看看做過什么操作。

• 以上技巧適用于AUTOCAD和浩辰CAD

• 在浩辰CAD沒有出現顯示一個夾點的現象，但這么大坐標也會出現一些異常。
