AUTOCAD從2009版本開始就默認使用了RIBBON（或稱為功能區）界面了，但仍然保留了傳統的菜單工具欄的界面，到了AUTOCAD 2015版就徹底放棄了傳統界面，但仍然還有很多人習慣使用舊版界面，很執著地在高版本配置經典界面，之前我還專門發過相關文章。

AUTOCAD 2015以上版本如何定制CAD經典界面？

很多人只所以堅持使用經典界面，只是因為習慣了舊界面，換了新界面后很多功能都找不到在什么地方了。既然OFFICE、AUTOCAD這些軟件都摒棄了菜單、工具欄的傳統界面，轉而使用功能區界面，肯定是因為功能區界面在操作體驗上比傳統界面更好。

既然使用功能區界面是大勢所趨，那大家不妨了解一下功能區界面的結構，逐漸熟悉并掌握功能區界面的特點，用幾天就順手了。

關于功能區界面

功能區界面又叫RIBBON界面，是微軟在OFFICE開始使用的一種界面形式，它把傳統工具欄的命令用一組組的"標簽"進行組織分類，每一組包含了相關的命令。首先頂部會有多個選項卡，每個選項卡包含很多面板，面板中是各個功能按鈕，基礎的、常用的功能通常會用大圖標顯示，在界面中更突出，更容易找到。

跟傳統的菜單式用戶界面相比較，Ribbon界面的優勢主要體現在如下幾個方面：

1、所有功能有組織地集中存放，不再需要查找級聯菜單、工具欄等等 ；

2、提供足夠顯示更多命令的空間，常用的命令都直接顯示在面板中，如果熟悉了界面，可以更容易地找到重要的，常用的功能；

3、可以顯示更豐富的提示信息，對命令的效果進行預覽，例如改變文本的格式等；

4、更加適合觸摸屏操作。

雖然從菜單式界面到Ribbon界面有一個漫長的熟悉的過程，但是一個不爭的事實是，Ribbon界面正在被越來越多的人接受，相應的，越來越多的軟件開發商開始拋棄傳統的菜單式界面，轉而采用Ribbon界面。

OFFICE直接替換了舊界面，大家用著用著也就習慣了，AUTOCAD剛開始保留了傳統界面，所以很多人用著高版本，但仍用著舊界面。

---提示：下面是廣告，不是本文圖片！---

功能區選項卡和面板

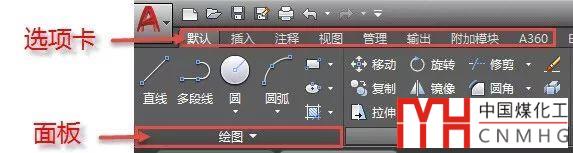

功能區由一系列選項卡組成，這些選項卡中添加了一系列命令面板，每個面板很多可用的命令、工具或控件，如下圖所示。

在默認選項卡內包含了繪圖、編輯、文字、標注等常用功能，通常不用切換到其他選項卡就可以完成常規繪圖操作。

其實命令面板還不止我們表面看到的這些功能按鈕，還有很多隱藏的功能，估計有不少人都不了解。

1、對話框啟動器

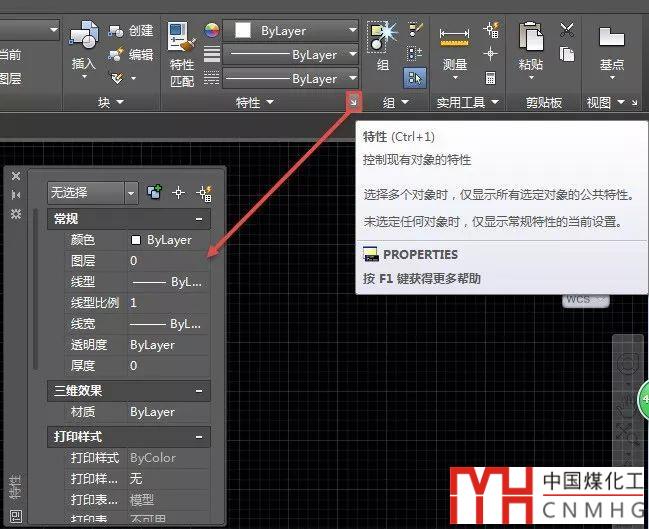

如果仔細觀察，會發現有些面板右下角處會有斜向下的箭頭圖標，這個圖標就是一個對話框啟動器，會調用跟面板相關的重要的對話框，如下圖所示。

2、滑出式面板

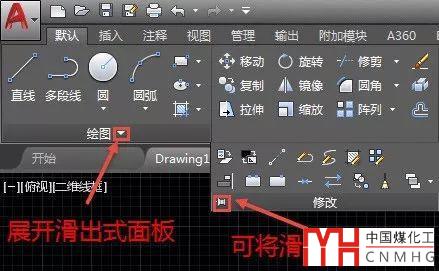

因為AUTOCAD命令和功能太多，在命令面板中不可能放下所有的功能，因此一些不太常用的功能就被放到滑出式面板中。在界面中可以看到很多面板的標簽后面有一個向下的箭頭，這就說明此面板有滑出式面板，單擊箭頭即可展開顯示其他功能或空間。默認情況下，當您單擊其他面板時，滑出式面板將自動關閉。要使面板保持展開狀態，請單擊滑出式面板左下角的圖釘圖標，如下圖所示。

3、浮動面板

我們可以將面板從功能區選項卡中拉出，并放到繪圖區域中或其他監視器上。浮動面板將一直處于打開狀態（即使切換功能區選項卡），直到您將其放回到功能區。

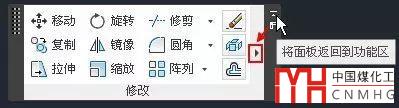

面板如果帶滑出式的話，可以通過切換方向按鈕來調整顯示在下方或左側。單擊選中浮動面板后左側會顯示兩個小按鈕，利用這兩個小按鈕可以切換滑出式的方向或?qū)⒚姘宸祷毓δ軈^(qū)。

4、上下文功能區選項卡

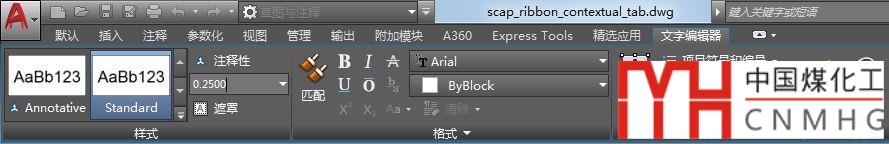

當輸入或編輯多行文字、編輯圖塊、創建編輯填充、創建陣列時，這些功能原來在對話框中顯示的參數也會顯示到命令面板中，這種叫做上下文功能區選項卡，如下圖所示。

當結束命令時，上下文選項卡會關閉。

5、關閉選項卡或面板

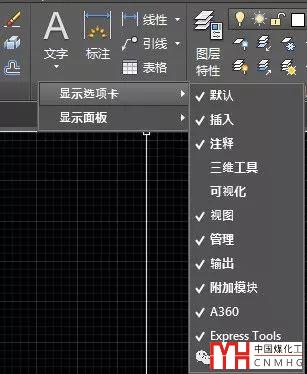

如果有些選項卡或功能面板我們從來不用，我們可以將它們關掉。在功能區上單擊鼠標右鍵，就會顯示選項卡和面板的列表，我么可以單擊或清除快捷菜單上列出的選項卡或面板的名稱，如下圖所示。

在顯示面板下拉列表中可以設置當前選項卡顯示的面板，如下圖所示。

工作空間和功能區

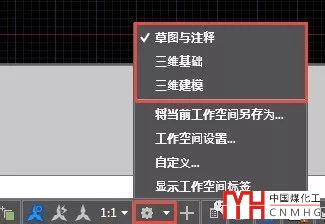

對于在 Windows 操作系統上運行的產品，工作空間是指功能區選項卡和面板、菜單、工具欄和選項板的集合，它可為您提供一個自定義、面向任務的繪圖環境。您可以通過更改工作空間，更改到其他功能區。在狀態欄中，單擊“切換工作空間”，然后選擇要使用的工作空間。例如，下面是 AutoCAD 中可用的初始工作空間。

關于界面定制CUI

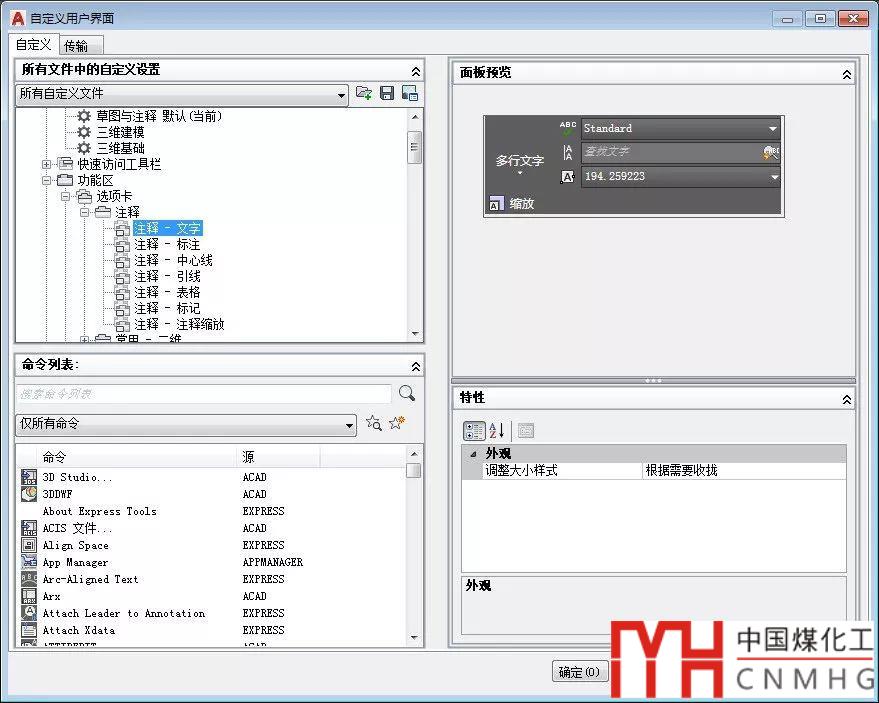

CAD的面板和選項卡都是可以修改和定制的，在CUI對話框中可以先定義面板包括哪些命令和控件，然后再定義選項卡包含哪些面板，最后可以設置工作控件包含哪些選項卡，如下圖所示。

如果你仍然習慣經典界面，在CUI對話框中也可以定制出經典界面來。

如何定制CAD功能區界面中的命令？

其實很多高手習慣用命令，是經典界面或功能區界面對于他們來說就沒有什么區別了，如果你是初學者，還是盡快熟悉功能區界面吧！
