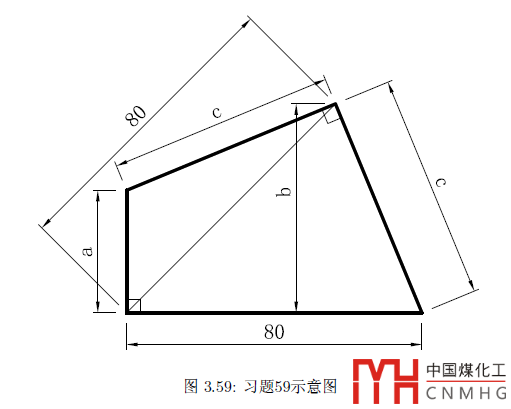

這張圖條件挺多的，但明確的條件就是兩個80，其他直角和相等都無法直接利用，所以需要將這些條件進行轉換，通過他們來幫助定位80的斜線。

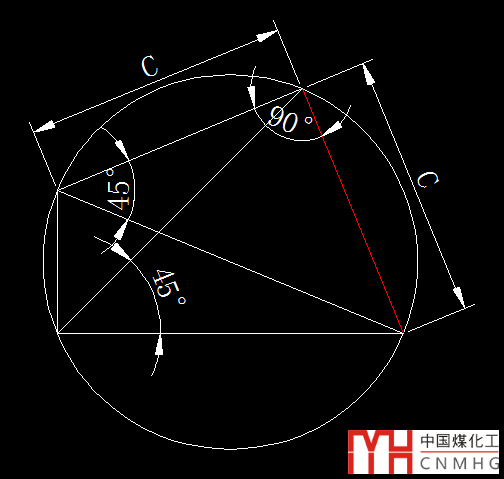

見到直角的時候通?？梢援嬢o助圓，兩條C邊構成等腰直角三角形，底角45度，而在輔助圓中可以看到兩條80長線的夾角和其中一個45度角對應的是同一條弦C，因此這兩條線的夾角也是45度，如下圖所示。

定位了兩條80長的線，利用他們畫出輔助圓來，剩下的操作就簡單了。不過看到題目，要憑空想出這個圓，并推導出這個角度來還真不容易。

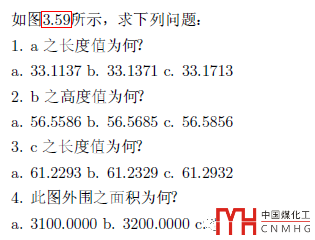

答案：

a的長度：33.1371

b的高度：56.5685

c的長度：61.2293

外圍面積：3200.0000
