這是S7-1200與S7-200 Smart系列PLC的S7通信教程的第1篇文章。本章我們打算和大家聊聊西門子的S7通信協議。

S7通信協議是西門子S7系列PLC內部集成的一種通信協議，是S7系列PLC的精髓所在。它是一種運行在傳輸層之上的（會話層/表示層/應用層）、經過特殊優化的通信協議，其信息傳輸可以基于MPI網絡、PROFIBUS網絡或者以太網。

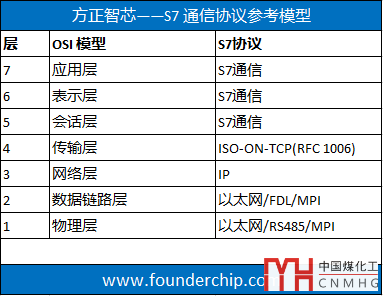

S7通信協議的參考模型見下面的表格：

S7通信支持兩種方式：

1）基于客戶端（Client）/服務器（Server）的單邊通信；

2）基于伙伴（Partner）/伙伴（Partner）的雙邊通信；

客戶端（Client）/服務器（Server）模式是最常用的通信方式，也稱作S7單邊通信。在該模式中，只需要在客戶端一側進行配置和編程；服務器一側只需要準備好需要被訪問的數據，不需要任何編程（服務器的“服務”功能是硬件提供的，不需要用戶軟件的任何設置）。

什么是客戶端（Client）呢？

客戶端其實是在S7通信中的一個角色，它是資源的索取者；而服務器則是資源的提供者。服務器（Server）通常是S7-PLC的CPU，它的資源就是其內部的變量/數據等?？蛻舳送ㄟ^(guò)S7通信協議，對服務器的數據進行讀取或?qū)懭氲牟僮鳌?/p>

常見的客戶端包括：人機界面（HMI）、編程電腦（PG/PC）等。當兩臺S7-PLC進行S7通信時，可以把一臺設置為客戶端，另一臺設置為服務器。（這種設置的具體方法我們會在本教程的后續文章中介紹。）

其實，很多基于S7通信的軟件都是在扮演者客戶端的角色。比如OPC Server，雖然它的名字中有Server。但在S7通信中，它其實是客戶端的角色。

客戶端/服務器模式的數據流動是單向的。也就是說，只有客戶端能操作服務器的數據，而服務器不能對客戶端的數據進行操作。

有時候，我們需要雙向的數據操作，這就要使用伙伴（Partner）/伙伴（Partner）通信模式。

伙伴（Partner）/伙伴（Partner）通信模式也稱為S7雙邊通信，也有人稱其為客戶端（Client）—客戶端（Client）模式。不管是什么名字，該通信方式有如下幾個特點：

1）通信雙方都需要進行配置和編程；

2）通信需要先建立連接。主動請求建立連接的是主動伙伴（Active Partner），被動等待建立連接的是被動伙伴（Passive Partner）；

3）當通信建立后，通信雙方都可以發送或接受數據；

在S7-300中，使用FB12（BSend）/FB13（BRecv）進行發送和接收。當一方調用發送指令時，另一方必須同時調用接收指令才能完成數據的傳輸。

好了，關于S7通信協議就先介紹到這里。
