我們先來看一下可見性動態塊的最終效果。

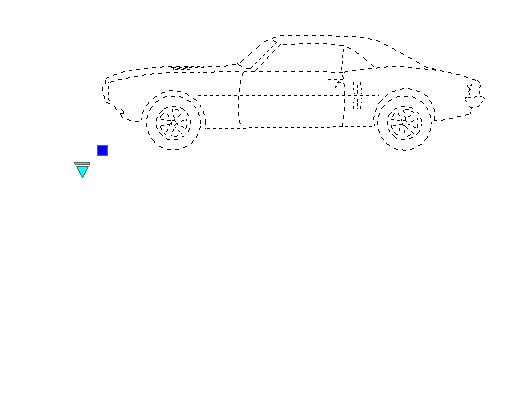

選中下圖汽車動態塊，在下拉列表中選擇不同的選項，動態塊便會呈現不同的變化。

在上面的動態塊中包含了三種汽車四種視圖，總共是12種狀態，也就是一個圖塊可以展示12種效果，這種圖塊就是通過可見性的設置來控制圖形對象的顯示和隱藏。

這種做法還有一個好處，我們只需插入一個圖塊，就可以展示多種方案。

下面，我們就來說明可見性動態塊的詳細定義方法，為了簡化說明，我們只選用三種汽車的某個視圖，設置可見性的基本操作如下：

1、繪制圖形

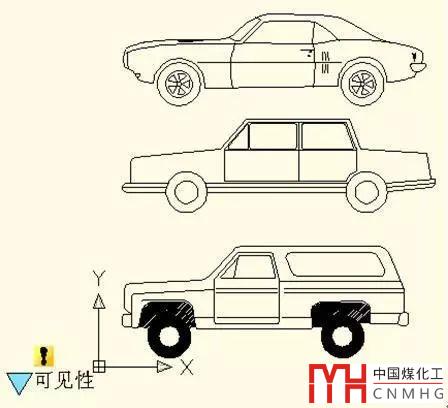

首先要分別繪制好三個汽車的圖形，然后將汽車的圖形分開排列后，將這圖形全部選中，輸入B，回車，將三個汽車的圖形定義成圖塊，如下圖所示。

2、添加可見性參數

雙擊定義好的圖塊或通過右鍵菜單進入塊編輯器（BEDIT），單擊參數面板上的可見性參數圖標，按系統提示指定參數的位置，如下圖所示。

3、編輯可見性狀態

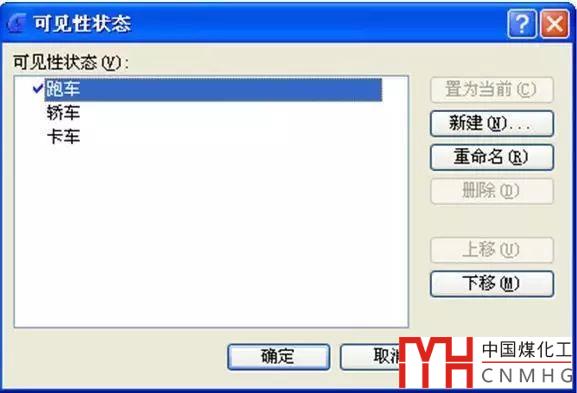

雙擊可見性參數圖標，啟動可見性狀態編輯對話框。在可見性狀態編輯對話框內可以重命名、新建、刪除可見性狀態，因為本例要控制三個汽車視圖的可見性，所以我們新建了如下圖所示的三個可見性狀態。

點擊下圖所示的按鈕，選擇下拉菜單上的“跑車”。

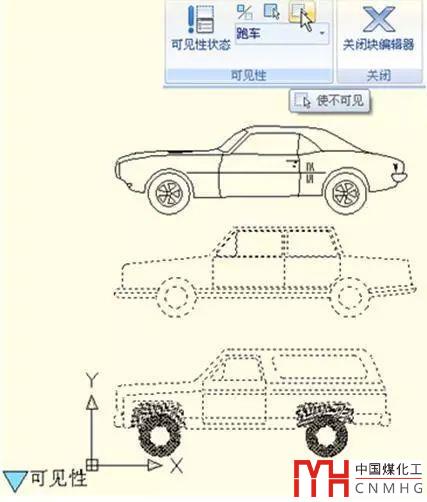

單擊可見性工具面板上的“使不可見”圖標，選中卡車和橋車，讓他們在“跑車”狀態中不可見，也就是在“跑車”可見性狀態下只能看到跑車的圖形，如下圖所示。選好對象后回車確定。

在可見性下拉列表中分別選中“橋車”和“卡車”狀態，按類似的方法進行設置另外兩種汽車的圖形不可見。

切換可見性狀態，檢查一下設置是否正確。

4、移動調整圖形位置

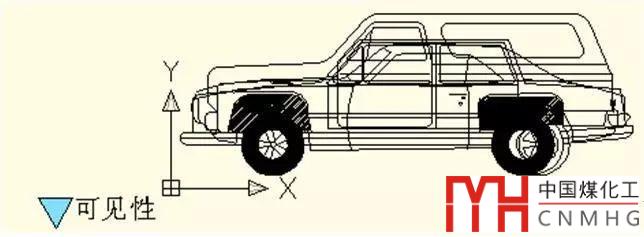

編輯完可見性狀態后，移動其中兩個汽車的圖形，使他們重疊，圖形都位于跟圖塊基點相對合理的文字，如下圖所示。

5、保存修改

關閉塊編輯器并保存上面所做的修改，我們可以看到圖塊會多出一個可見性的夾點。

6、測試動態塊

單擊可見性夾點，在彈出的下拉列表中選擇某一項目，動態塊便會自動改變顯示狀態，類似于前面動畫的效果。如果顯示正確，則表示設置成功，如下圖所示。

如果顯示不正確，再次單擊進入對話框進行修改。

上面例子中用了三個完全不相同的圖形，所以在設置可見性前最好將他們分開擺放，這樣利于操作。如果一開始就重疊在一起，不利用后面的選擇。但有些圖塊中不同可見性狀態下圖形的主體是一樣的，只是局部不同，我們就沒有必要分開擺放了，相同的部分繪制一份即可，不相同的部分單獨繪制，至于設置可見性前是否需要分開擺放，就需要看這些圖形是否很容易被分別選出來了。

動態塊中可見性的操作相對于其他參數和動作的設置更加簡單，只需要添加可見性狀態并在不同狀態下選擇不同圖形設置為不可見即可。如果對上面的講解有什么疑問，請留言。

此技巧適用AutoCAD、浩辰CAD等支持動態塊的CAD軟件。
