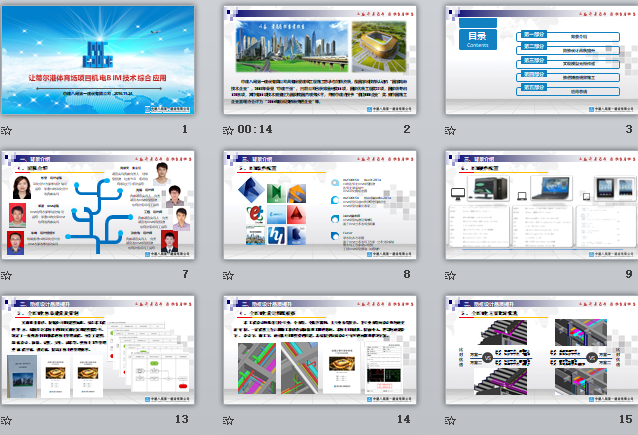

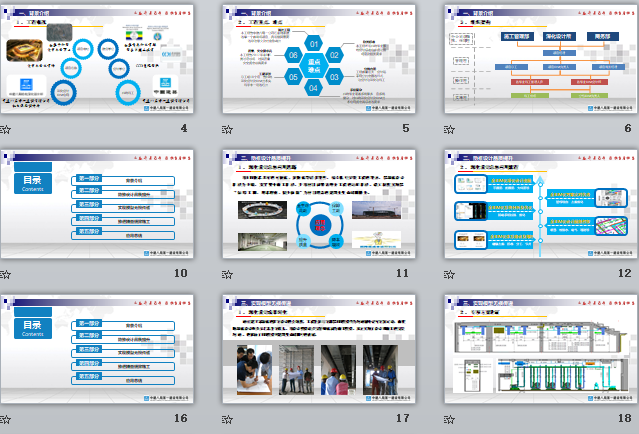

附件大?。?33.87MB所屬分類：BIM資料分享會員：芳華分享時間：2021-09-08最后更新：資源簡介/截圖： 第一部分、背景介紹 第二部分、助推設計品質提升 第三部分、實現模型無損傳遞 第四部分、推進精益細致施工 第五部分、應用總結將BIM技術具有的可視化、參數化等諸多特性，結合機電安裝工程的特點，以深化設計階段為開端，貫穿整個施工階段，并將應用成果延伸至工程的運維階段，最大限度實現以“保障工期、降本增效、提升質量”為應用理念的建筑全生命周期服務。全BM化體系建設及策劃：建模方案、標準、分工、節點 全BM化設計圖紙校核：暖通、給排水、電氣、消防等 全BM化系統分析及優化：機電系統校核、優化 全BM化方案比對優選：管線綜合、方案優化 全BM化深化設計出圖：平面圖、剖面圖、大樣圖等實施準備階段，根據公司BIM建模標準，結合本工程的特點，編制針對本項目的BIM實施方案和建模指導書，制定了一系列基于BIM技術的項目管理流程，包含了建模、深化設計、質量、進度、安全、成本等。使項目工作管理更加程序化、規范化，提高了項目的管理效率。本工程設計圖紙采用分專業、分系統、分批次出圖，且專業系統復雜，各專業系統間設計師溝通交流有限，一定程度上為后期施工階段造成質量和工期的影響。本項目BIM團隊，提前介入，密切溝通建設方、設計方、施工方，通過機電BIM模型的搭建，總結提交原始設計中存在的問題和解決方案。利用BIM模型可視化、精細化的優點，形象直觀的進行不同方案之間的模擬比對分析，進行更為合理的方案選擇，提升整體的施工質量和合理 通過建立常態化的多方設計例會制度,工程各參與方都以B模型作為溝通媒介進行方案討論,由駐地深化設計師負責匯總各方意見,將設計模型逐步完善細化成為施工模型,真正實現了設計和施工的完美溝通,也推動了B模型在建筑生命周期中的傳遞。 對復雜走廊、大型機房等重點位置，從質量、施工、檢修、經濟、美觀等角度，各方進行論證，在施工前形成最合理且可實操的排布方案。 利用Fuzor、Navisworks等軟件，結合精裝要求，對優化后的機電綜合管線進行全面的凈高分析、維修空間分析，以滿足設計施工要求，最大程度利用安裝空間。 方案討論確定以后，進一步完善BIM模型，利用模型導出特有的綜合機電管線BIM深化圖，并對應出具校核計算書，提交業主、設計顧問等相關單位進行審核審批。 對于復雜部位，出具BIM剖面圖及BIM三維效果圖，配合平面圖使用，使現場施工更為精確。 根據機電綜合管線調整完畢后的BIM模型，結合土建模型，進行機電綜合管線預留洞的檢查、導出，并繪制預留洞圖紙及形成預留洞統計表，為土建精確預留孔洞做好基礎?；谏罨O計階段BIM技術的應用，根據設計院提供的相關圖紙，結合現場實際情況，對大型機房進行基礎重新定位、管線優化排布、明確支吊架形式、確定各設備及管線施工順序，出具機房詳圖。施工過程中結合BIM可視化交底，對整個施工過程做出指導。
