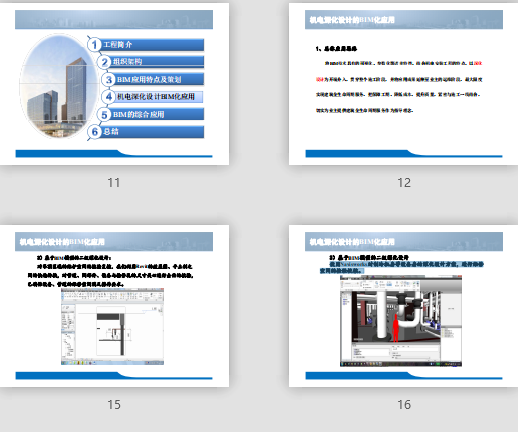

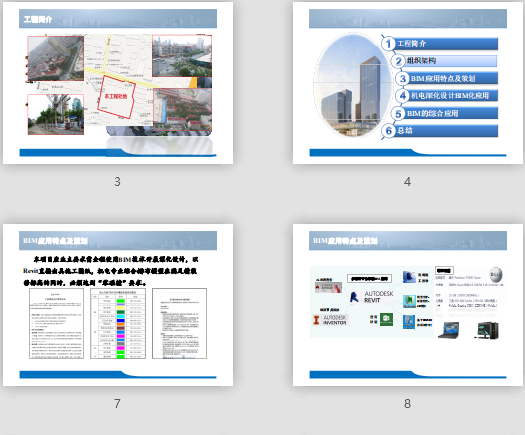

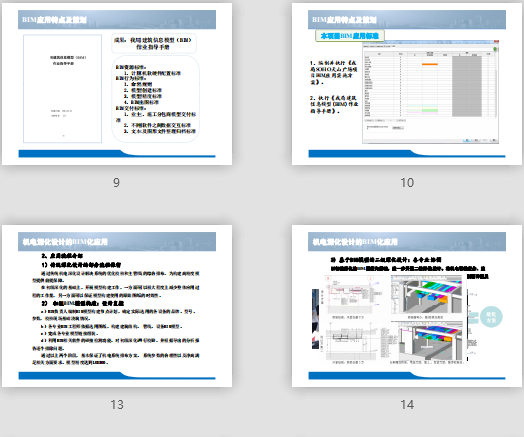

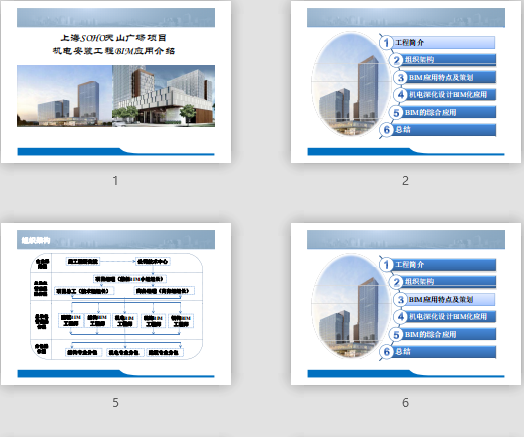

附件大?。?.49MB所屬分類：BIM資料分享會員：芳華分享時間：2021-09-08最后更新：資源簡介/截圖：內容概要1、工程簡介 2、組織架構 3、BIM應用特點及策劃 4、機電深化設計BIM化應用 5、BM的綜合應用 6、總結BIM應用特點及策劃 本項目應業主要求需全程使用BIM技術開展深化設計，以直接出 專 布模 在滿 精 Revit直接出具施工圖紙，機電專業綜合排布模型在滿足精裝修標高的同時，必須達到“零碰撞”要求。BIM資源標準 ： 1、計算機軟硬件配置標準 BIM行為標準： 11、命名規則 2、模型創建標準 3、模型精度標準 4 、BIM出圖標準BIM交付標準： 1、業主、施工分包商模型交付標準 2、不同軟件之間數據交互標準 3、文本及圖形文件整理歸檔標準本項目BIM應用標準1、編制并執行《我局SOHO天山廣場項目BIM應用實施方案》。 2、執行《我局建筑信息模型( )作業 信息模型(BIM)作業指導手冊》。機電深化設計的BIM化應用11、總體應用思路 總體應用思路 將BIM技術具有的可視化、參數化等諸多特性，結合機電安裝工程的特點，以深化設計為開端介入，貫穿整個施工階段，并將應用成果延伸至業主的運維階段。最大限度實現建筑全生命周期服務。把保障工期、降低成本、提升質量，緊密與施工一線結合，切實為業主提供建筑全生命周期服務作為指導理念。2、應用流程介紹 1）傳統深化設計的部分流程保留 通過傳統機電深化設計解決系統的優化校核和主管線的綜合排布。為構建高精度模型提供前提保障。 在初級深化的基礎上 開展模型構建工作 一方面可以極大程度上減少整體應用過 在初級深化的基礎上，開展模型構建工作，一方面可以極大程度上減少整體應用過程的工作量，另一方面可以保證模型構建使用的原始圖紙的時效性。 2） 初級BIM模型構建：設計復核 a）BIM負責人編制BIM模型構建節點計劃，確定實際選用的各設備的品牌、型號、參數，校核現場基礎澆筑情況。 b)各專業 程師依據選用圖紙 構建建筑結構 管線 設備 模型 b）各專業BIM工程師依據選用圖紙，構建建筑結構、管線、設備BIM模型。 c）完成各專業模型鏈接組裝。 d）利用BIM相關軟件的碰撞檢測功能，對初級深化進行校驗，并根據導出的分析報 利用 相關軟件的 撞檢測功能 對初級深化 行校 并根據導出的分析報告逐個排除問題。 通過以上兩個階段，基本保證了機電系統排布方案、系統參數的合理性以及凈高滿足相關方面要求 足相關方面要求。模型精度達到 模型精度達到LOD300。3) 基于BIM模型的二級深化設計：各專業協調 以初級深化的BIM模型為基礎，進一步開展二級深化設計。將機電管線復雜、建 以初級深化的BIM模型為基礎，進 步開展二級深化設計。將機電管線復雜、建筑結構異形、凈高要求嚴格和機電管線安裝操作存在的問題，利用軟件生成剖面詳圖及對應的三維大樣圖，如下圖（均由模型直接導出） 對吊頂區域的維護空間的校驗復核，我們利用Revit的效果圖、平立剖之間的快速轉換，對管道、閥部件、設備與檢修孔的尺寸關心進行全面的校驗，已確保設備、管道的維修空間滿足操作要求。使用Navisworks對制冷機房等設備房的深化設計方案，進行維修空間的檢驗校核。
