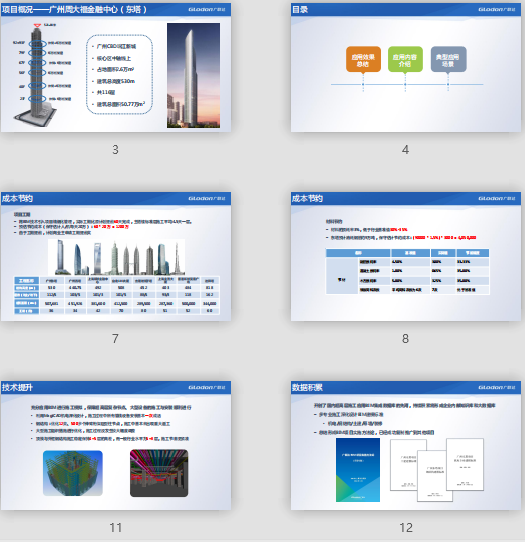

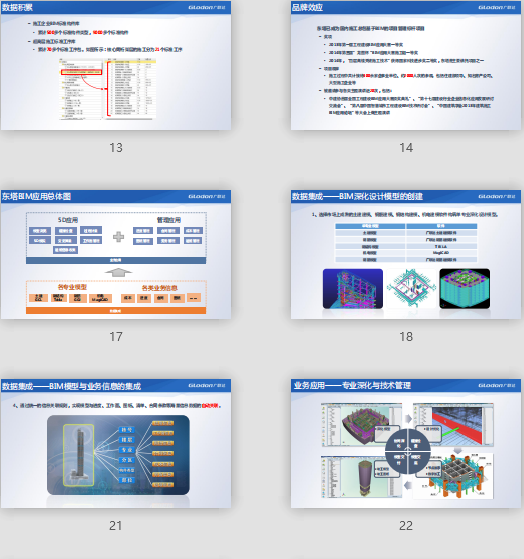

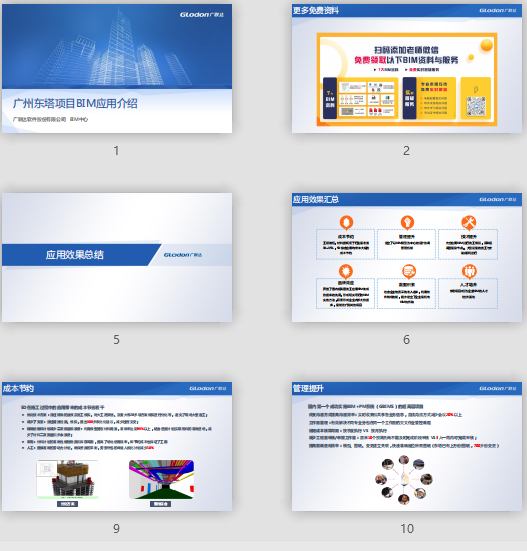

附件大?。?.52MB所屬分類：BIM資料分享會員：芳華分享時間：2021-09-25最后更新：資源簡介/截圖：項目概況——廣州周大福金融中心（東塔）? 廣州CBD珠江新城 ? 核心區中軸線上 ? 占地面積2.6萬m2 ? 建筑總高度530m ? 共116層 ? 建筑總面積50.77萬m2 工期縮短，材料損耗低于行業基準值30~35%，5D綜合應用均帶來大幅的成本節約 建立了以BIM模型為中心的設計協調管理機制 充分應用BIM進行施工模擬，保障超高層復雜節點、大型設備的施工與安裝順利進行 開創了國內超高層施工應用BIM集成數據庫的先河，形成切實可行的BIM實施方法，積累形成企業內部大數據庫，復制推廣到其他項目 結合企業物質采購準入名單，利用軟件特有功能，初步建立了企業級機電BIM構件和 東塔項目成為企業BIM的人才培養基地 – 將BIM技術引入項目精細化管理，實際工期比原計劃提前60天完成，主塔樓標準層施工平均4.5天一層。 – 預估節約成本（保守估計人/機每天20萬）：60 * 20萬 = 1200萬– 由于工期提前，計劃向業主申請工期提前獎 – 材料的損耗率3%，低于行業基準值30%-35% – 東塔預計消耗鋼筋約9萬噸，保守估計節約成本：(90000 * 1.5%) * 3000 = 4,050,000 – 優化技術方案：通過精確的建模及施工模擬，對大工況穿插、及重大等20多項方案模擬進行優化等，避免了現場大型返工； – 減少了變更：通過碰撞檢測、模擬，提出300多條優化建議，減少過程變更； – 精確的物料計劃減少二次搬運和浪費：利用模型提取材料用量，準確率達到98%以上，結合進度計劃實現物料的準確進場，減少了材料二次搬運和多余浪費； – 采購：材料計劃的準確性縮短物流和庫存周期，提高了場地使用效率，即節約成本也保證了工期 – 人工：提供準確的勞動力計劃，確保資源的平衡，勞務外包的峰值人數比計劃減少10% 國內第一個成功實施BIM+PM系統（GBIMS）的超高層項目 改變溝通方式提高溝通效率：實時收集和共享各業務信息，直線溝通方式減少會議20%以上 工作面管理：有效解決不同專業分包在同一個工作面的交叉作業管控難題 縮短成本核算周期：按季度執行 VS 按月執行 減少工程量審核/申報工作量：原來10個預算員尚不能及時完成階段審核 VS 3人一周內可完成審核； 提高圖紙查詢效率：模型、圖紙、變更建立關聯，快速準確定位所需圖紙（東塔已有上萬份圖紙，700多份變更） 充分應用BIM進行施工模擬，保障超高層復雜節點、大型設備的施工與安裝順利進行 ? 利用MagiCAD機電深化設計，施工過程中所有管線設備安裝基本一次成活 ? 鋼結構：優化12類、500多個伸臂桁架巨型柱節點，施工中基本未出現重大返工 ? 大型施工組織措施進行優化，施工過程沒發生較大幅度調整 ? 頂摸與外框鋼結構施工穩定保持4~5層的高差，而一般行業水平為5~8層，施工節奏更緊湊 開創了國內超高層施工應用BIM集成數據庫的先河，持續積累將形成企業內部知識庫和大數據庫 – 多專業施工深化設計BIM建模標準 ? 機電/鋼結構/土建/幕墻/裝修 – 總結形成BIM項目實施方法論，已經成功復制推廣到其他項目– 施工企業BIM標準構件庫 ? 累計500多個標準構件類型，9000多個標準構件 – 超高層施工標準工序庫 ? 累計70多個標準工序包。如圖所示：核心筒桁架層的施工分為21個標準工序 – 獎項 ? 2013年第一屆工程建設大賽一等獎 ? 2014年第三屆”龍圖杯“BIM應用大賽施工組一等獎 ? 2014年，“百層高樓關鍵施工技術”獲得國家科技進步獎二等獎，東塔是主要依托項目之一 – 項目觀摩 ? 施工過程中共計接待300余家企事業單位、約2000人次的參觀。包括住建部領導、知名房產公司、 大型施工企業等 – 被邀請參與各類主題演講近20次，包括： ? 中建協首屆全國工程建設BIM應用大賽頒獎典禮”、“第十七屆建設行業企業信息化應用發展研討 交流會”、“第八屆中國智慧城市工程建設BIM技術研討會”、“中國建筑學會2013年建筑施工 BIM應用論壇”等大會上做主題演講
