凸緣補強計算，竟然存在一個奇點？
對于凸緣來說，一般設計有3種方法：

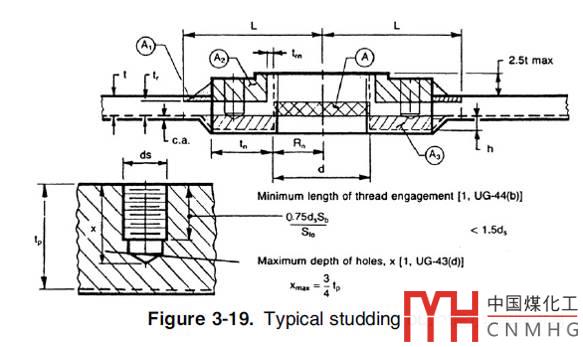

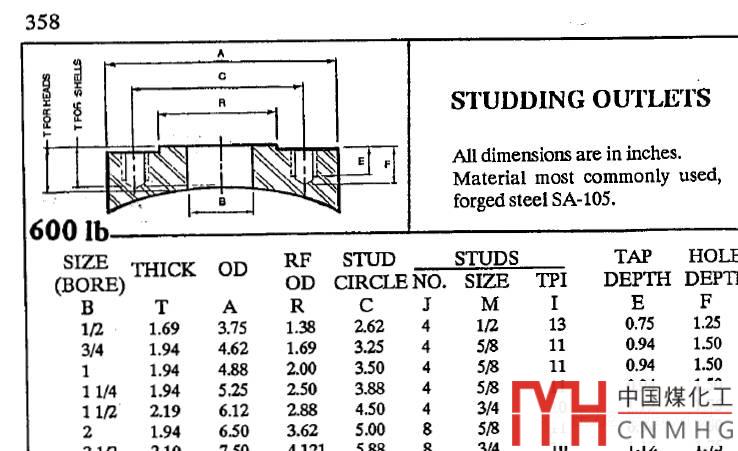

a)選擇標準(Pressure vessel Hand book)
此種方法，按照表查，連接尺寸復合ASME B16.5.
b)按開孔補強
將凸緣看做是接管，按照等面積補強參與計算。

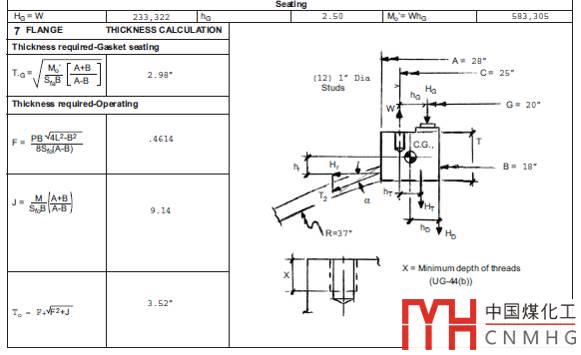

c) 按法蘭計算
在HG的六合一中，凸緣計算按照法蘭來計算。

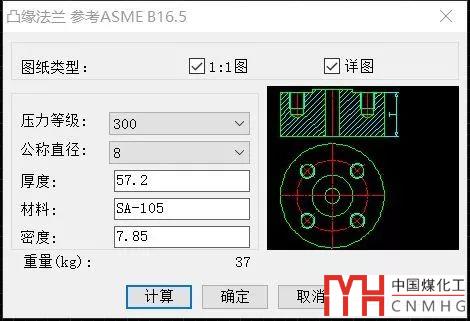

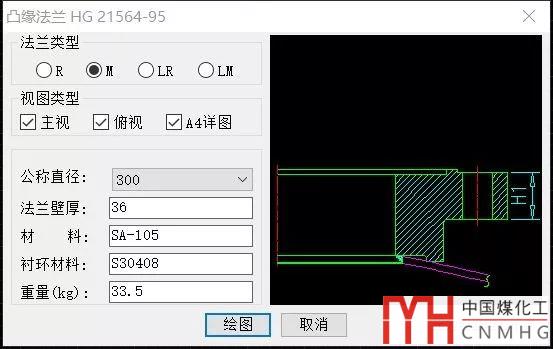

在VCAD有兩個凸緣繪制程序，均可以繪制1:1的凸緣，以及A4的凸緣制造圖。其中一個按照HG 21564-95，可以繪制R，M，LR，LM型凸緣。一個根據Pressure vessel Hand book繪制ASME的凸緣。
最近遇到一個違反直覺的事情，是一個凸緣的開孔補強計算。
首先項目上說有個凸緣管口載荷很大，無法計算，同時想要節省成本，需要進行有限元分析。凸緣見附件N2CFI和N1ADG的位置，設備按照ASME VIII I設計。
夾套上的凸緣為12”-300#（凸緣外徑483，內徑300，腐蝕裕量2mm）。凸緣載荷為：
|
FL N. |
FG N. |
FA N. |
MT N.mm. |
ML N.mm. |
MG N.mm. |
|
14134 |
10636 |
-7924 |
11401000 |
24441000 |
3419000 |
其實第一次聽說要做分析的時候我是拒絕的，因為，你不能讓我做，我就馬上去做，第一我要試一下，因為我不愿意做完了以后才發現原來常規也能算。這樣老板一定會罵我，根本沒有這樣的思路，就說明上面的分析是浪費時間。
所以我立馬用PVElite試試，常規~我高高興興的輸入完數據，因為我覺得這個凸緣很結實，不可能不通過。

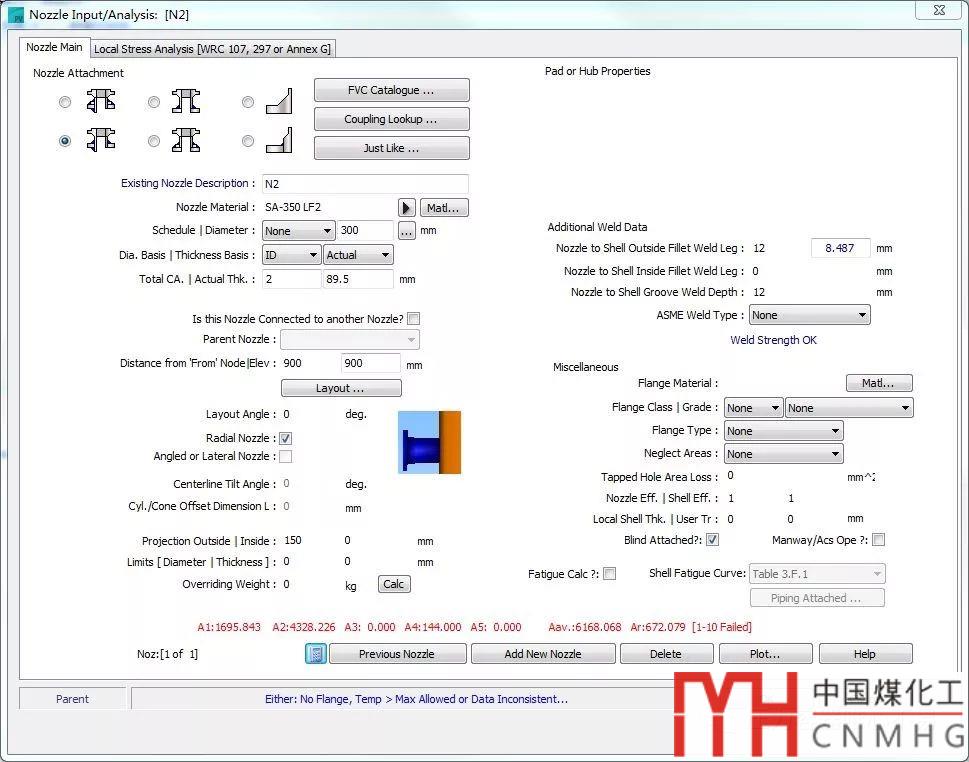

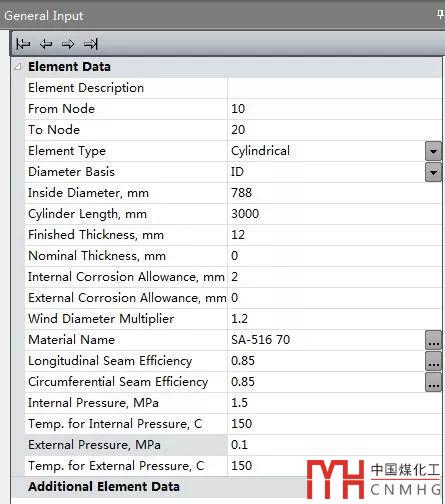

夾套內壓需要厚度才7點幾，取的12mm。筒體富裕量很大嘛。所以繼續進行開孔補強計算。內徑300，壁厚89.5試試，WTF，紅色警告，不通過？

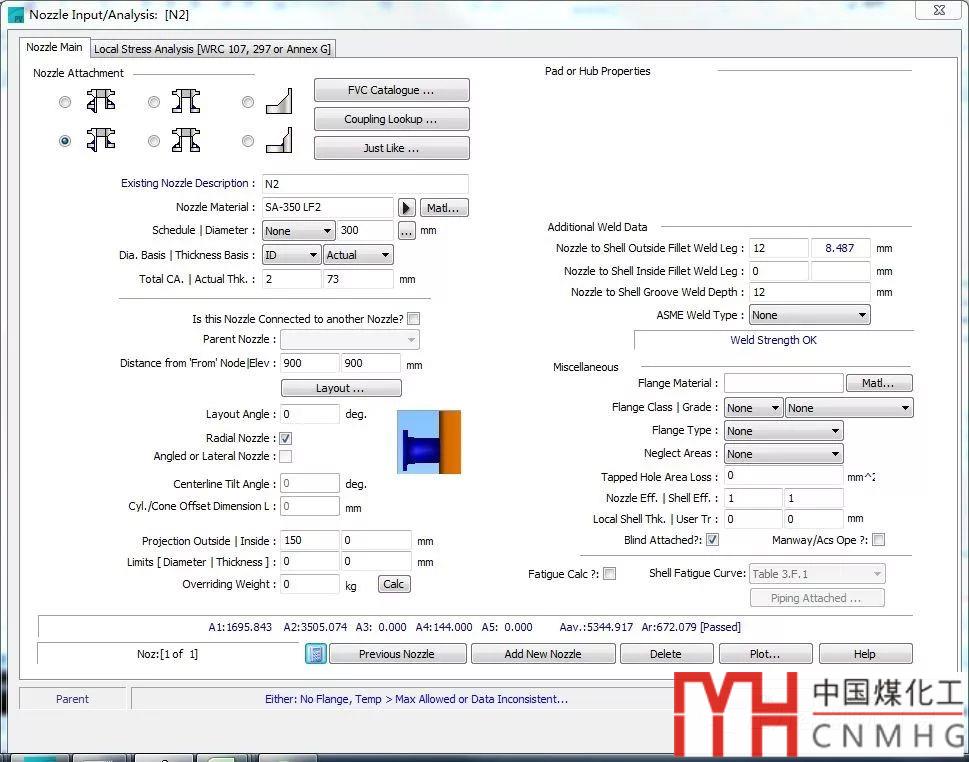

完全不合理啊，需要的Ar=672.079，而實際的有Aav=6168.068為啥不過?。课覍⒈诤駵p小試試，于是我輸入73試試：
過了。
有點懵了，這是為什么？

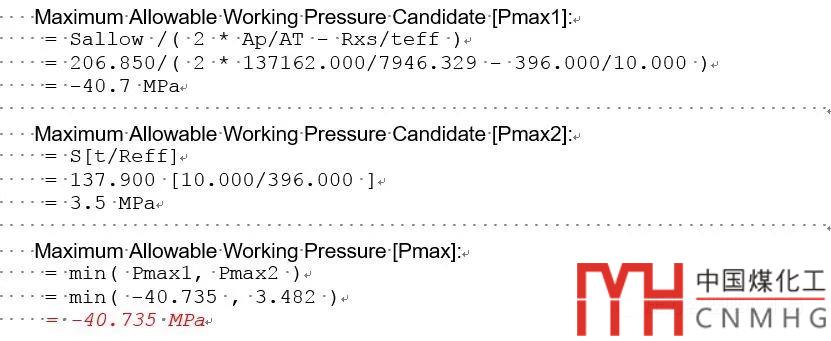

檢查一下計算書，由于是大開孔，程序按照ASME VIII I 1-10計算。在計算過程中因為Pmax1等于負值，導致Pmax為負值，所以Pmax永遠小于設計壓力，從而導致無論如何都不通過。

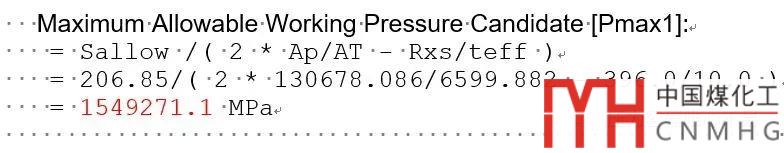

對比能過的計算書，Pmax1等于4359.9MPa，正值：
觀察算式，我瞬時想到宇宙大爆炸的奇點，也就是說，附錄1-10的計算有個奇點，能夠使得Pmax1從正無窮大到負無窮大。當時我也是閑，把這個值找出來吧，當我調整到73.1265~73.1266之間時，在愛與不愛間 來回千萬遍：
當時那把劍離我的凸緣只有0.0001公分，但是四分之一炷香之后，結構發生了質變嗎？當然不是，那么問題出在哪里？
