前幾天，同事計算一臺臥式容器的鞍座，怎么計算都過不了。

“該輸入的都輸入了”

“而且按照保守的對稱鞍座計算通過了，按照非對稱的反而算不過，太不科學了”

他拉我過去幫忙解決一下。

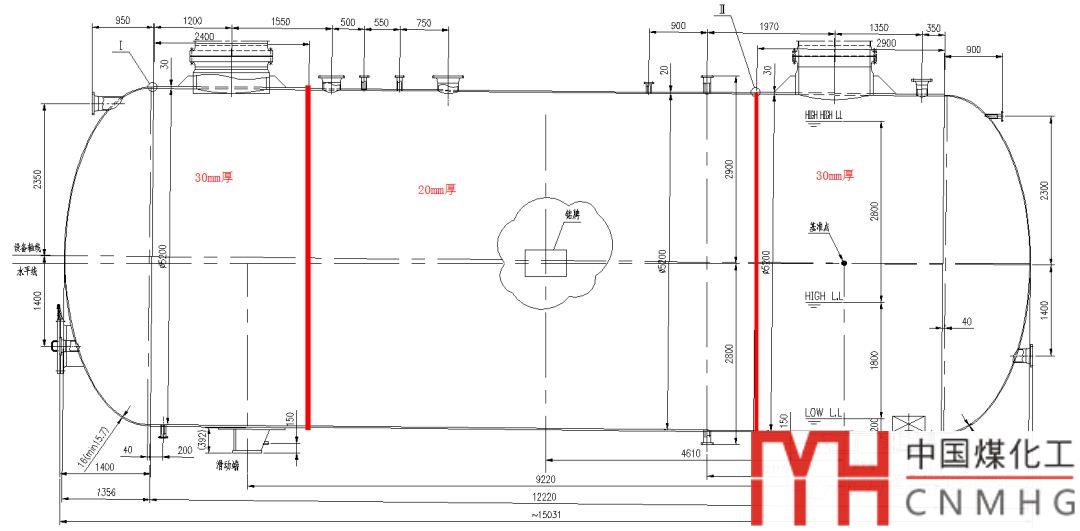

我一看這臺設備，骨骼比較清奇，今天它長這樣：

原來此設備暗含偉大領袖毛主席一首詞：

《念奴嬌. 昆侖》

橫空出世，

莽昆侖，

閱盡人間春色。

飛起玉龍三百萬，

攪得周天寒徹。

夏日消溶，江河橫溢，人或為魚鱉。

千秋功罪，

誰人曾與評說？

而今我謂昆侖：

不要這高，

不要這多雪。

安得倚天抽寶劍，

把汝裁為三截？

一截遺歐，

一截贈美，

一截還東國。

太平世界，

環球同此涼熱。

問：

“為何要裁三截”

答：

“因為上面兩個大管口的載荷實在太大了，需要整體加厚筒體”

“原本20mm夠的，應力不肯降載荷，所以管口處筒體加厚了10mm，變成了3截。”

"算鞍座的時候用的是20mm的筒體，對稱鞍座算過的，但是非對稱按照30mm還不過。找了好久的原因也沒有找到，你幫我看看。"

問：

“該輸入的都輸入了吧？”

得到肯定答復后，生成計算書，看計算書里是哪項不過。

看輸入項：

各項輸入都有，鞍座包角，墊板寬度，材料都有，繼續查看結果。發現計算結果中，鞍座沒有參與計算。

“鞍座墊板好像沒有參與計算額”

“不可能啊，鞍座數據都有啊，怎么會沒有參加計算”，設計人員很不解。

鞍座墊板參與計算需要三個條件：

1. 墊板包角要大于等于鞍座包角+12°。

2. 墊板厚度要大于等于0.6倍筒體厚度。

3. 墊板寬度要大于等于1.56sqrt（RT）+支座寬度。

那么我們一個個來檢查：

墊板包角，GET！

墊板厚度，OK！

墊板寬度，NANI？

看了又看，不敢相信自己的眼睛：

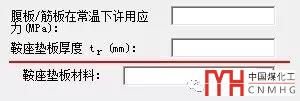

墊板寬度b4竟然沒有輸入項。鞍座墊板厚度下面就像太監一樣，沒有了。

因為沒有墊板寬度數據b4的輸入項，所以計算書中沒有考慮墊板的作用，所以就算筒體鞍座處從20改到了30厚，鞍座處的筒體應力還是超了。這就是為什么按照原來的臥式容器模塊保守計算過了，按照實際情況反而不過了。

沒有輸入項怎么辦，幸虧群里有大神提示：

“你是不是沒有打補??？”

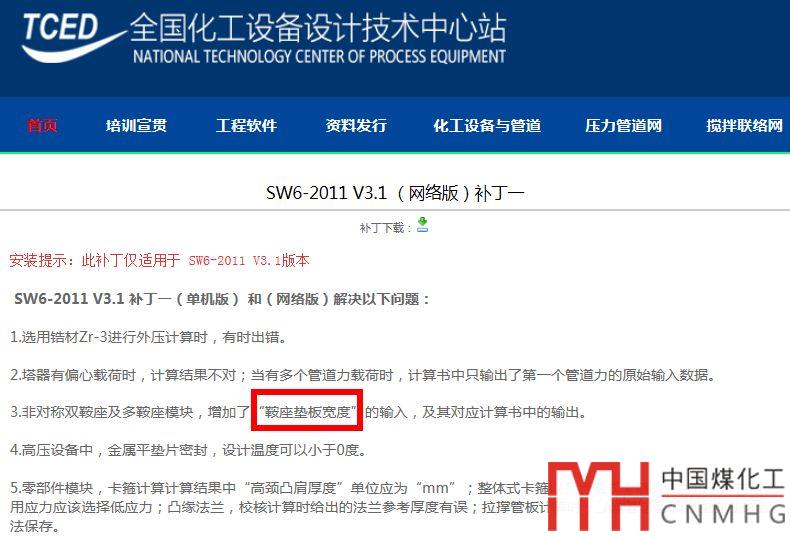

補丁鏈接如下：

http://www.tced.com/software_patch_detail.aspx?id=13

安裝提示：此補丁僅適用于 SW6-2011 V3.1版本

趕緊下來安裝一下，再打開：

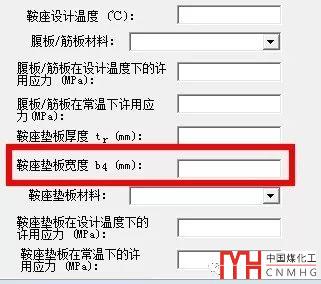

有輸入項了，輸入之后：

過了!

這個故事告訴我們：

主席的詞，寫得真好。
