今天寫點碳鋼和低合金鋼的低溫然后扯扯淡，我寫了溫度來源的依據(jù)，信不信你自己判斷！

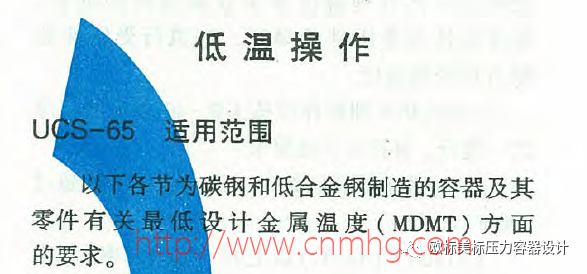

低溫是相對材料而言的碳鋼和低合金鋼的在UCS,高合金鋼的在UHA,有色金屬的在UNF。今天只談碳鋼和低合金鋼的低溫，其它兩個低溫用到的很少，高合金鋼中的雙相鋼會用到但由于厚度超過10mm就要提側(cè)向膨脹量的要求（沖擊）所以實際使用還是很少。

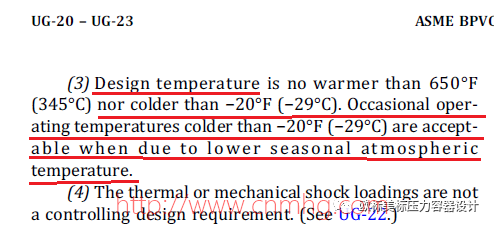

UW-2(b)中指引的UCS-68把碳鋼和低合金鋼設(shè)備的低溫規(guī)定為−55°F (−48°C),而不是被某些大拿們灌輸了幾十年的−20°F (−29°C)。那么大拿們說的−20°F (−29°C)這個數(shù)值來自哪里呢，來自UG-20(f)(3)

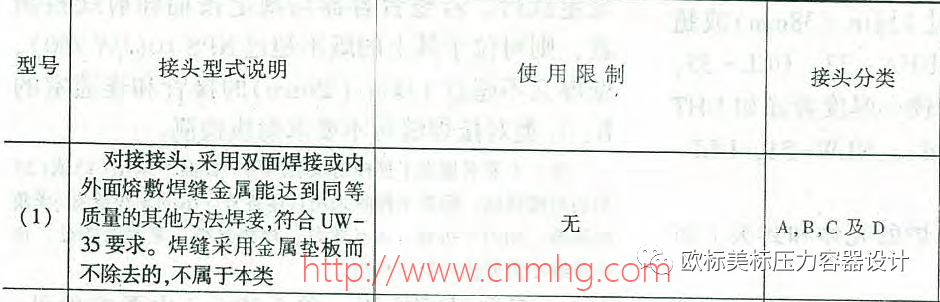

1型焊接接頭的解釋見下圖，不貼出來說不定就有人想不到

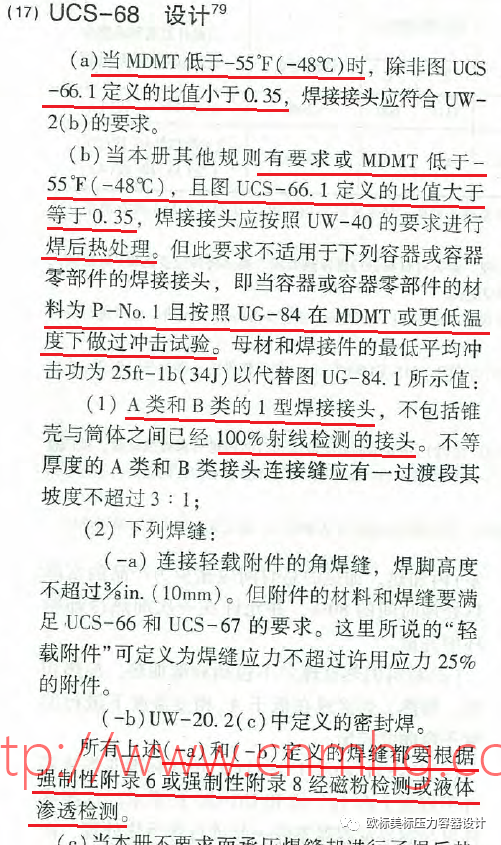

注意UCS-68部分內(nèi)容的截圖不只是有−55°F (−48°C)，還有低溫時的焊接接頭的要求：P-No.1以外的材料要做焊后熱處理，P-No.1的材料做了MDMT或更低溫度下做了沖擊試驗，沖擊能量大于等于34J的除外；AB類焊接接頭要用全焊透結(jié)構(gòu)且100%RT檢測；外部附件的角焊縫和換熱管和管板的密封焊焊接接頭要做PT/MT檢測。

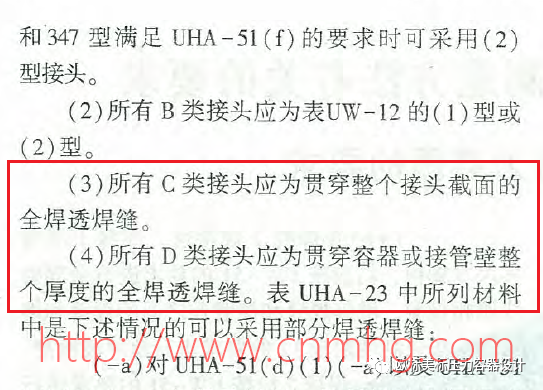

UW-2(b)中還有C,D類焊接接頭的結(jié)構(gòu)要求：全焊透的焊接接頭。

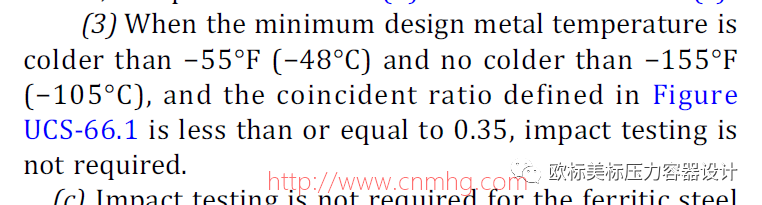

注意在UCS-66（b)(3）中規(guī)定：所有的材料在-55°F（-48°C）以下均應(yīng)做沖擊試驗，除非實際應(yīng)力與許用應(yīng)力的比值小于0.35，在此情況下，溫度不低于-155°F（-105°C）可不做沖擊試驗。注意只要應(yīng)力比低于0.35碳鋼和低合金鋼也可以用到很低的溫度-105℃，ASME Ⅷ-2也有對應(yīng)的規(guī)定（3.11.2.5）只是應(yīng)力比值更低class 1是0.3，class 2是0.24。 沒有一次薄膜應(yīng)力的部件（如法蘭，平封頭等）按最大允許工作壓力的比值。

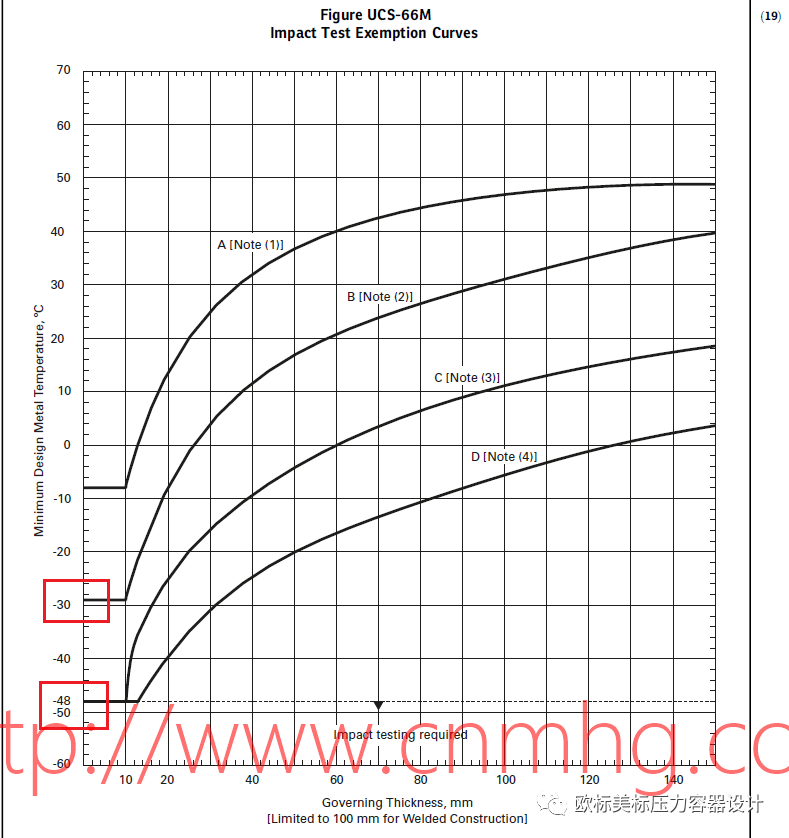

對碳鋼和低合金鋼設(shè)備而言低溫是−55°F (−48°C)，對某些零部件（標準件免沖擊是-29℃）而言是−20°F (−29°C) .接下來我們就扯扯−20°F (−29°C)和−55°F (−48°C)怎么來的：1）−20°F (−29°C)來自普通要求的普通材料(B曲線材料)的曲線起始點溫度為−20°F (−29°C)；2）低溫時正常情況下使用的材料就是有特殊要求的材料（D曲線材料）的曲線起始點溫度為−55°F (−48°C)，這就是ASME標準把設(shè)備低溫定義在−55°F (−48°C)的依據(jù)！

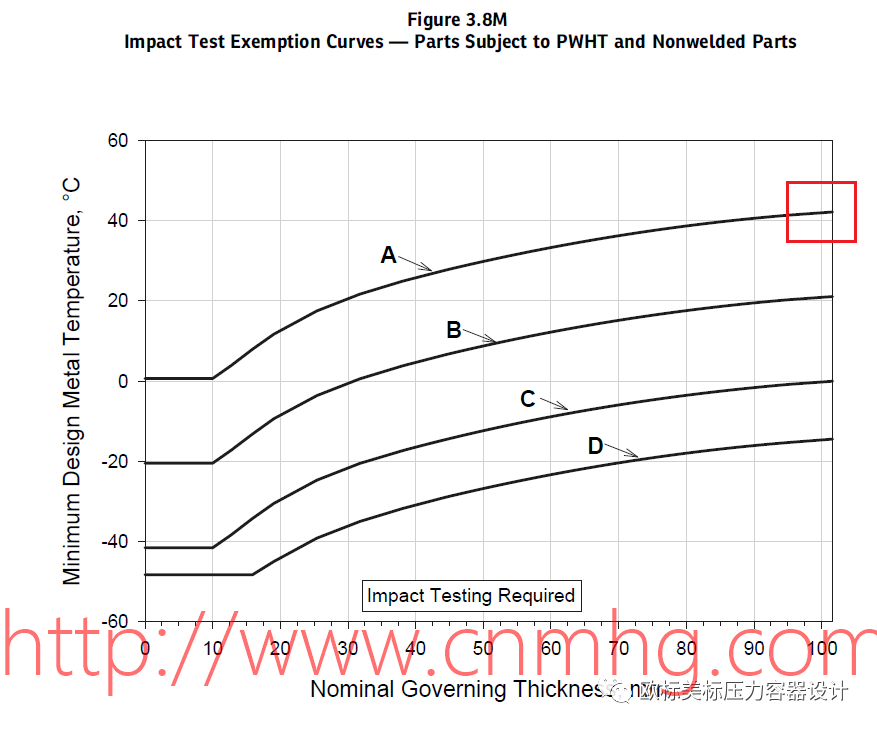

說到這就再扯一下ASME Ⅷ-2的3.11.2.2必須沖擊的材料：a)焊接接頭的控制厚度或任何非焊接件超過100mm（4in.）且MDMT低于43℃（110℉）要求沖擊試驗。（43℃（110℉）來自圖3.8/3.8M的A曲線端部100mm的對應(yīng)的就是43℃（110℉））
版權(quán)：如無特殊注明，文章轉(zhuǎn)載自網(wǎng)絡(luò)，侵權(quán)請聯(lián)系cnmhg168#163.com刪除！文件均為網(wǎng)友上傳，僅供研究和學(xué)習使用，務(wù)必24小時內(nèi)刪除。
