與ATSE類似，"控制與保護開關電器"CPS都是低壓電器中的新軍，在IEC 60947家族中屬于-6，分別為6-1和6-2。CPS全稱為Control and Protective Switching Device"，我國已將IEC標準轉化為國標，即GB14048.9《低壓開關設備和控制設備多功能電器:控制與保護開關電器》。

從設計規范上看，現行的《民用建筑電氣設計規范》JGJ 16-2008已經規定了CPS的應用條款，對CPS的推廣和規范使用起到非常積極的促進作用，也為CPS的行業發展起來有效地推動作用。下面是筆者某次講課的課件，供大家交流使用。

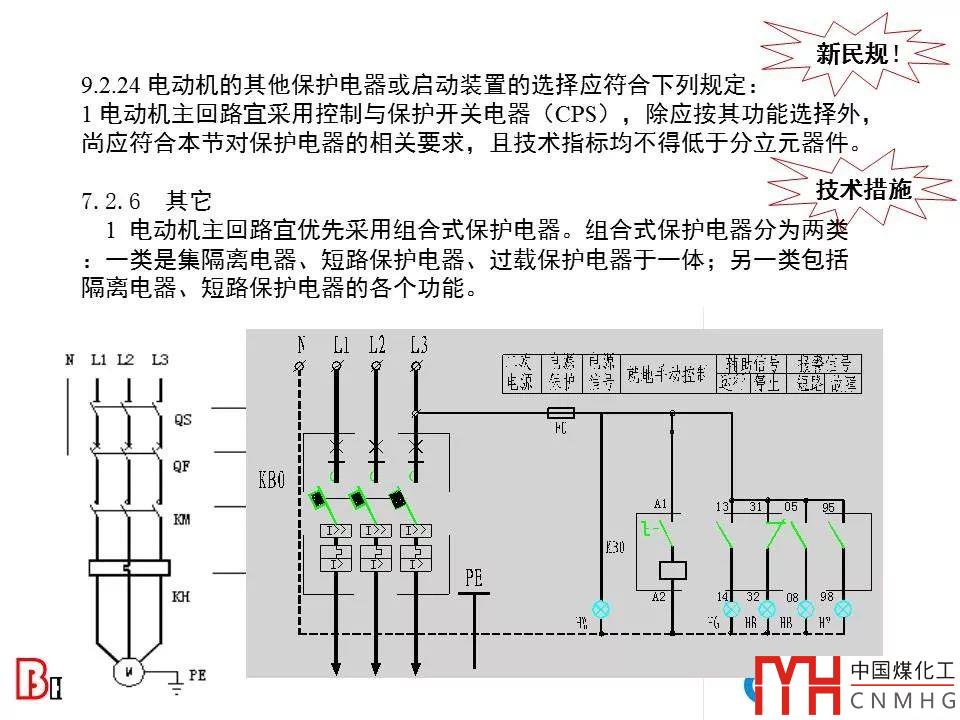

上圖中的“組合式保護電器”主要是CPS，早在2006年就開始推廣使用。

CPS產品集成了傳統的斷路器、接觸器、過載保護繼電器、隔離器等的主要功能，是電動機主回路一次元件的集成。具有遠距離自動控制和就地直接手動控制功能。

電動機的各類保護需要協同配合，就像空軍、炮兵、坦克兵、步兵等協同作戰一樣，協同配合才能有效地保護電動機。因此，1類配合和2類配合應運而生，以滿足不同的需求。

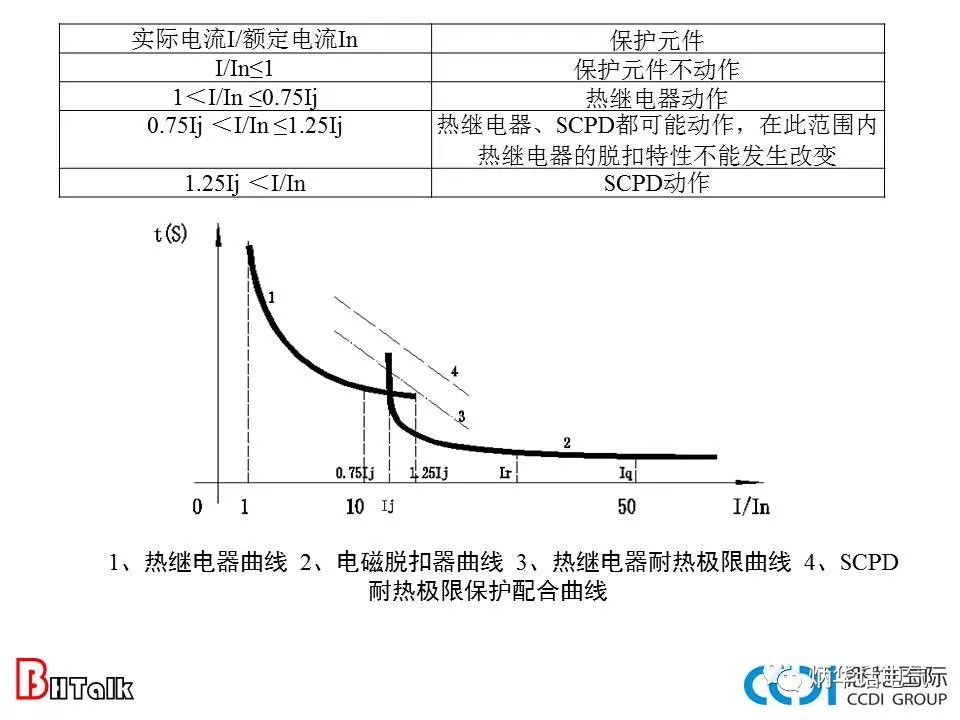

保護配合曲線明確了各保護器件的分工及職責范圍。

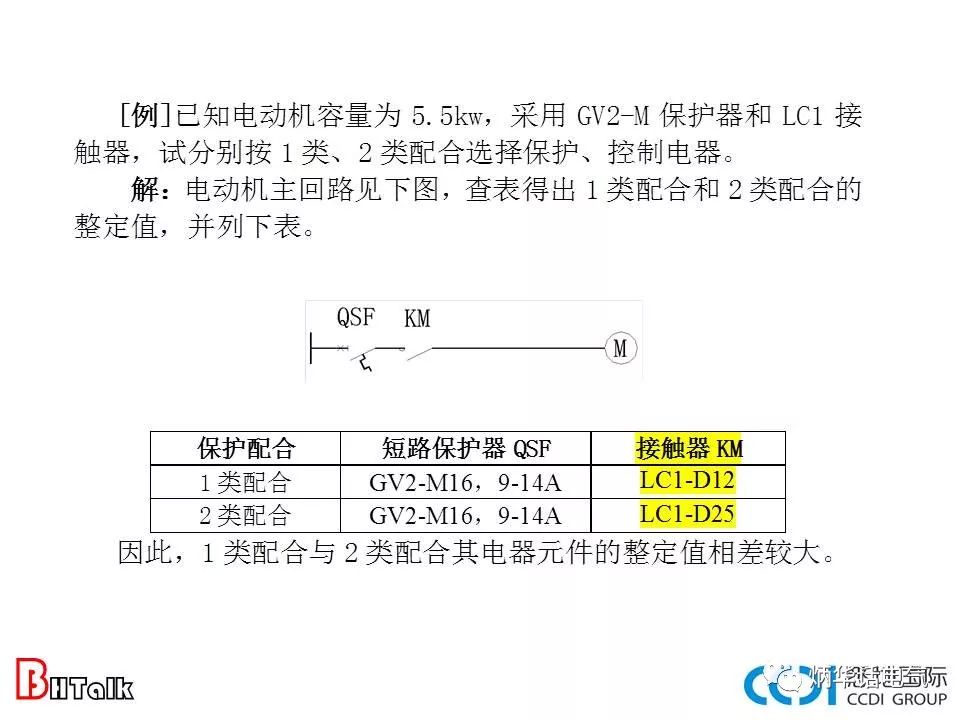

上面例子說明2類配合需要配置更大容量的器件，“大馬拉小車”確保有足夠能力使保護、控制電器自身能抵抗更大的故障。

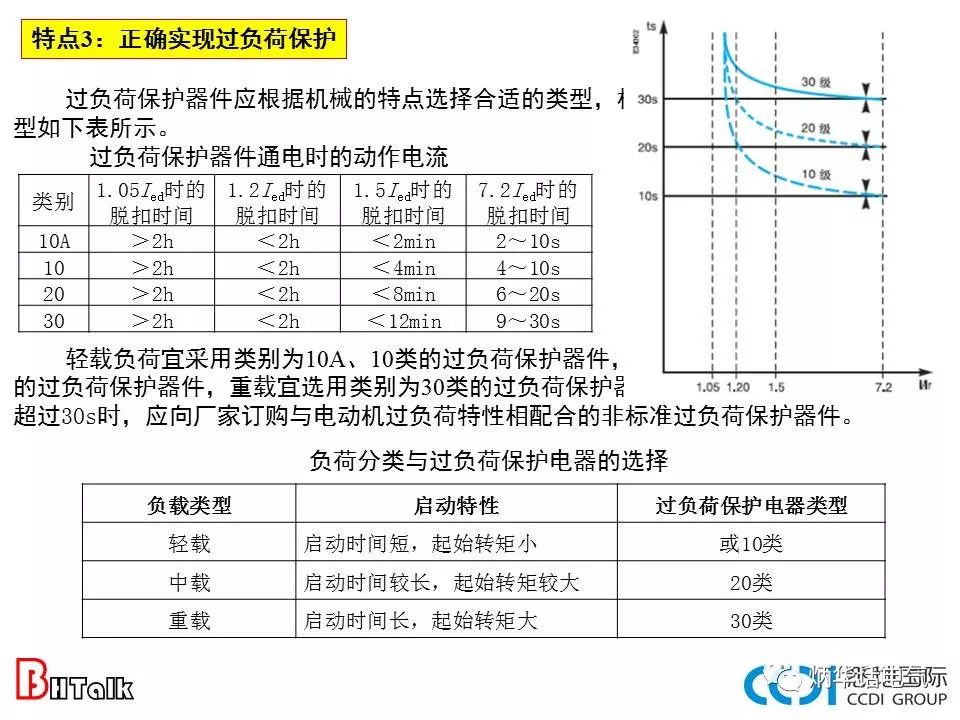

負荷的啟動特性也將影響過負荷保護電器的設置，輕載負荷啟動時間短，啟動轉矩小，只需配置10、10A過負荷保護電器。

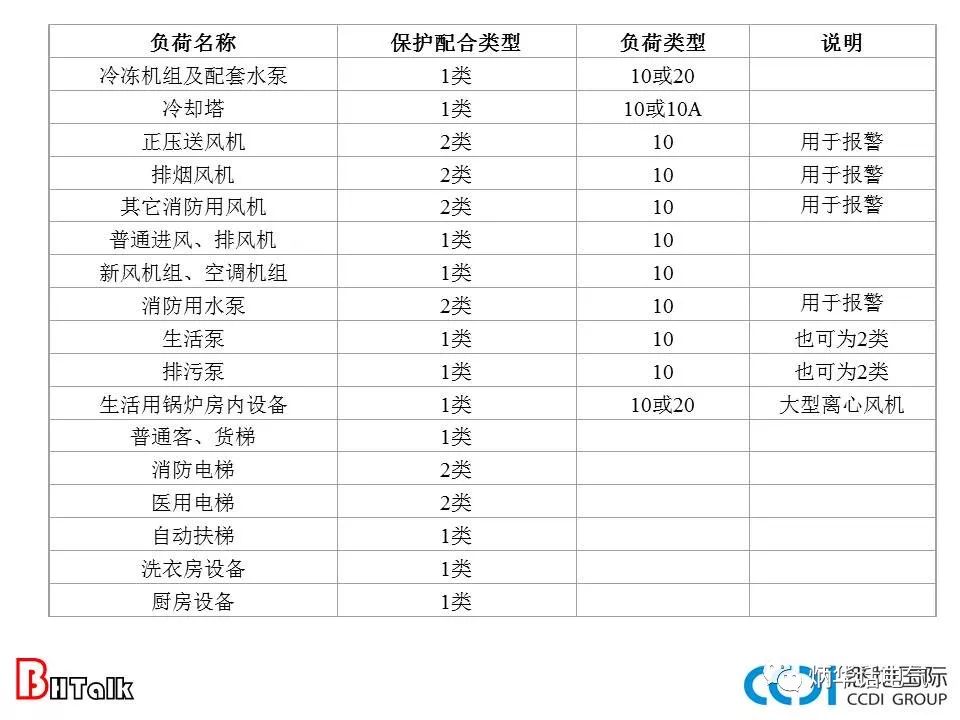

民用建筑常用的電動機負荷及其保護配合類別、負荷類型建議見上圖，僅供參考！

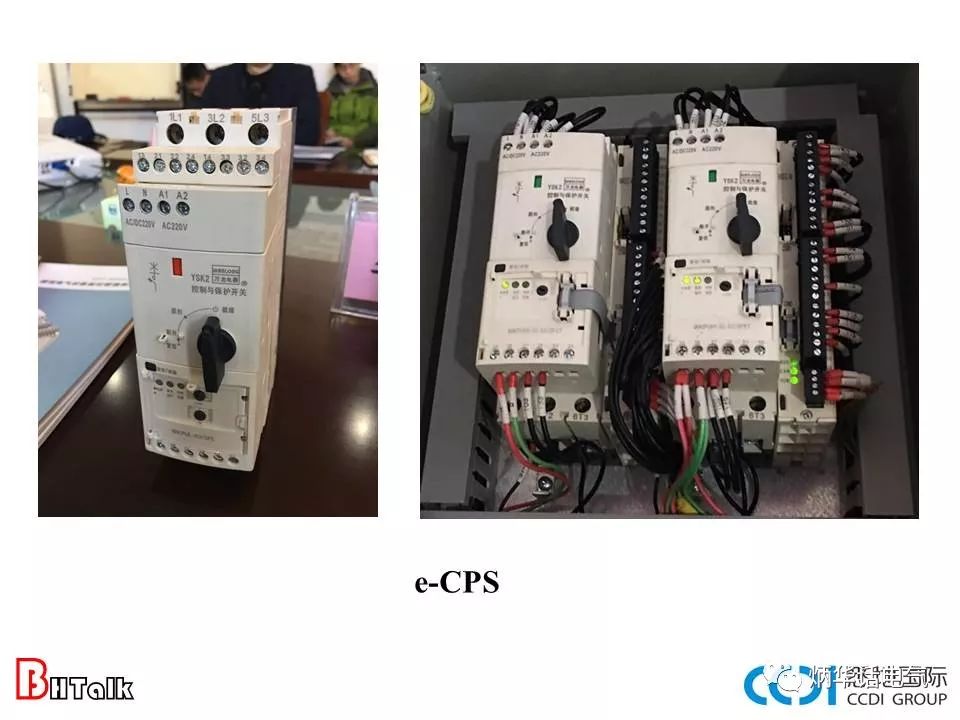

新的互聯網技術下的智能型CPS已經研發成功，并推向市場。詳見搶先我一步完成的新技術！
