“超高層建筑電氣設計與研究”系列講座，第十講 超高層建筑的照明設計
前幾期回顧：
-
第一講，基本情況，“超高層建筑電氣設計與研究”系列講座 第一講 概述；
-
第二講，超高層建筑中的特殊負荷，超高層建筑中的特殊用電負荷，“超高層建筑電氣設計與研究”系列講座 第二講；
-
第三講，超高層建筑電氣的相關數據，干貨分享：超高層建筑電氣的數據——“超高層建筑電氣設計與研究”系列講座 第三講；
-
第四講，超高層建筑電氣的供配電系統，“超高層建筑電氣設計與研究”系列講座 第四講，超高層建筑供配電系統；
-
第五講，超高層建筑樓上變電所垂直運輸問題，超高層建筑樓上變電所垂直運輸問題——“超高層建筑電氣設計與研究”第五講；
-
第六講，低壓配電系統，超高層建筑電氣設計與研究——第六講 低壓配電系統；
-
第七講，柴油發電機組（一），超高層建筑電氣設計與研究 第七講 柴油發電機組（一）；
-
第八講，柴油發電機組（二），超高層建筑電氣設計與研究，第八講 柴油發電機組（二）。
-
超高層建筑電氣設計與研究——第九講 防雷與接地。
<iframe class="video_iframe rich_pages" data-vidtype="2" data-mpvid="wxv_1342903375008186370" data-cover="http%3A%2F%2Fmmbiz.qpic.cn%2Fmmbiz_jpg%2Fuz4ZSsoNvY1h0Fzmmdsa8jVImUS6d0TBibZFv8rwghF101ZSVh0BaETJMoyUScnH0ps39TblcEw0AbcU18VMNqQ%2F0%3Fwx_fmt%3Djpeg" allowfullscreen="" frameborder="0" data-ratio="1.3333333333333333" data-w="1440" src="https://mp.weixin.qq.com/mp/readtemplate?t=pages/video_player_tmpl&action=mpvideo&auto=0&vid=wxv_1342903375008186370"></iframe>
今天主講《超高層建筑電氣設計與研究》系列講座第十講，超高層建筑的照明設計，重點為超高層建筑特有的照明系統，歡迎大家收看、收聽。
青島海天大廈（CCDI作品）
1、航空障礙燈的設置
《民用建筑電氣設計標準》GB 51348-2019要求，航空障礙標志燈的設置應符合下列規定：
p航空障礙標志燈應裝設在建筑物或構筑物的最高部位。當制高點平面面積較大或?yàn)榻ㄖ簳r(shí)，除在最高端裝設障礙標志燈外，還應在其外側轉角的頂端分別設置航空障礙標志燈；
p航空障礙標志燈的水平安裝間距不宜大于52m；垂直安裝自地面以上45m起，以不大于52m的等間距布置；
p航空障礙標志燈宜采用自動通斷電源的控制裝置，并宜采取變化光強的措施；
p航空障礙標志燈技術要求應符合表1的規定；
p航空障礙標志燈的設置應便于更換光源。
表1航空障礙標志燈技術要求
|
障礙標志燈類型 |
低光強 |
中 光 強 |
高光強 |
|
|
燈光顏色 |
航空紅色 |
航空紅色 |
航空白色 |
航空白色 |
|
控光方式及數據 （次/min） |
恒定光 |
閃光 20～60 |
閃光 20～60 |
閃光 40～60 |
|
有效光強 |
ØA型10cd用于夜間 ØB型32cd用于夜間 |
2000cd±25%用于夜間 |
·2000cd±25%用于夜間 ·20000cd±25%用于白晝、黎明或黃昏 |
·2000cd±25%用于夜間 ·20000cd±25%用于黃昏與黎明 ·A型200000cd±25%用于白晝 ·B型100000cd±25%用于白晝 |
|
可視范圍 |
Ø水平光束擴散角360° Ø垂直光束擴散角≥10° | Ø水平光束擴散角360° Ø垂直光束擴散角≥3° | Ø水平光束擴散角360° Ø垂直光束擴散角≥3° | Ø水平光束擴散角90≥3°或120° Ø垂直光束擴散角3°-7° |
|
最大光強位于水平仰角4°-20°之間 |
最大光強位于水平仰角0° |
|||
|
適用高度 |
Ø高出地面45m以下全部使用 Ø高出地面45m以上部分與中光強結合使用 |
高出地面45m時 |
高出地面92m時 |
高出地面151m（500英尺）時 |
2、直升機停機坪助航燈光系統
在建筑物頂部設置高架直升機場時，應裝設直升機場燈標、目視定向引導燈光系統、目視進近坡度指示燈、接地和離地區燈光系統等，并應符合表2的規定。
表2 助航燈光系統要求
|
燈標與燈光 |
直升機場燈標 |
目視定向引導燈光 |
目視進近坡度指示燈光 |
接地和離地區燈光 |
|
光色 |
白 |
白 |
紅色、綠色 |
邊燈綠色 泛光燈白色 |
|
控光方式 |
等間歇短時閃光 |
恒定光或閃光 |
恒定光及閃光 |
|
|
可視范圍有效光強 |
水平仰角0°～4° 1700～2500cd |
水平仰角2°～9° 恒定光250～350cd 閃光2500～3500cd |
Ø高于進近坡：綠色閃光； Ø在進近坡上：綠色恒定光； Ø略低于進近坡：紅色恒定光； Ø低于進近坡：紅色閃光。 |
點光源邊燈： 水平仰角20°～90°，3cd； 水平仰角10°～20°，8～15cd； 水平仰角2°～10°，15～30cd。 |
|
水平仰角4°～10° 1700～250cd |
水平仰角4°～10° 恒定光25～250cd 閃光250～2500cd |
發光板邊燈： 水平仰角40°～90°，50～55cd； 水平仰角0°～40°， 5～45cd； |
||
|
亮度等級 |
100%、10%、3% 三級可調 |
100%、10%、3% 三級可調 |
連續可調 |
泛光燈： 接地和離地區水平照度≥10lx |

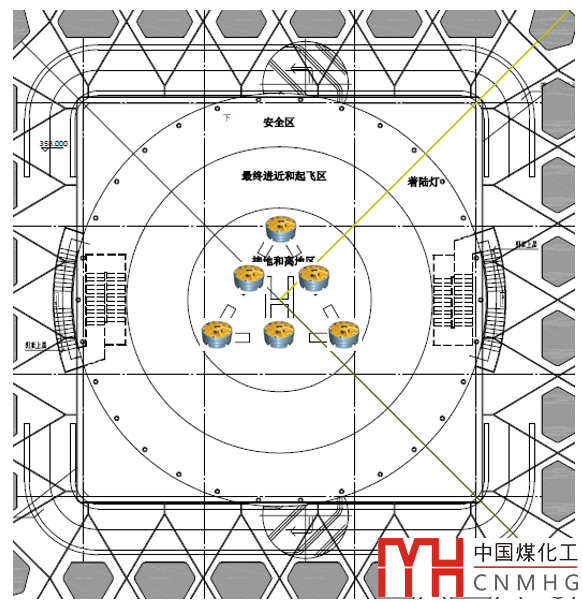

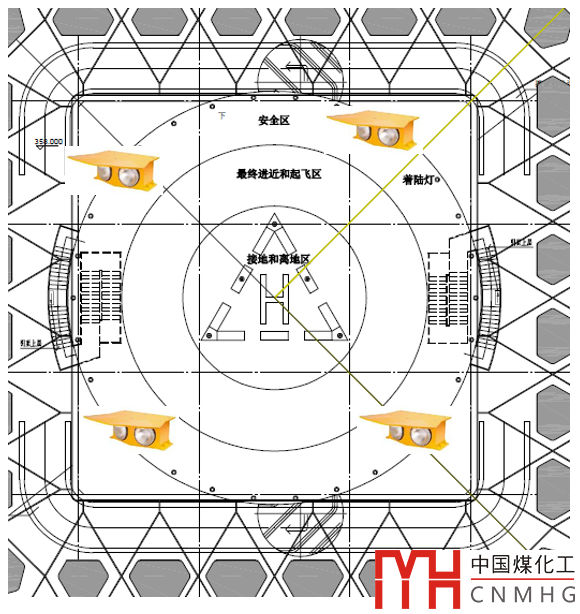

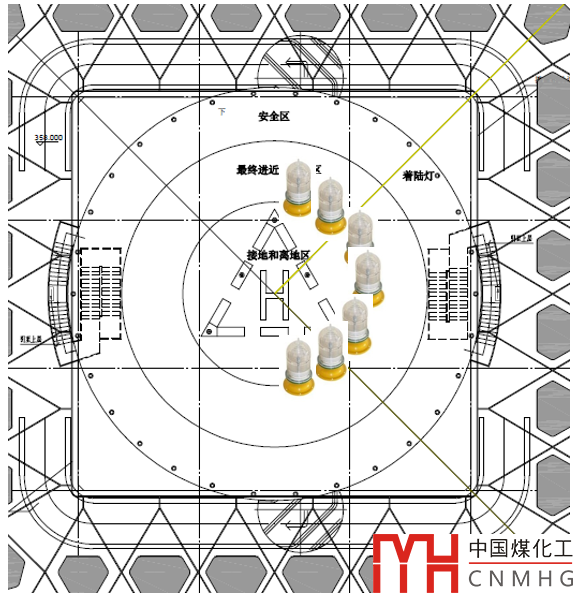

3、案例示意
