S7-1200與S7-200 Smart的S7通信(1)-硬件
前面的文章我們介紹了S7通信協議(收藏 | 深入理解S7通信協議)及S7-200 Smart用于S7通信的指令(詳解S7-200 Smart的S7通信指令)。接下來的兩篇文章我們來介紹下如何在S7-1200和S7-200 Smart之間進行S7單邊通信。

首先我們來認識下本例程的硬件環境:
-
CPU1215C(S7-1200 PLC);
-
CPU ST40(S7-200 Smart);
-
編程電腦PC及網絡交換機;
通信任務:
-
采用S7單邊通信的方式,將S7-200 Smart ST40作為服務器(Server),將S7-1200 CPU1215C作為客戶端(Client);
-
CPU 1215C 將通信數據區 DB1 中的100 個字節發送到 S7-200 SMART的V存儲區(VB0~VB99)。;
-
CPU1215C 讀取 S7-200 SMART中的V存儲區(VB100~VB199)的數據到S7-1200 的數據塊DB2 。
-
IP地址設置:CPU 1215C的IP地址為:192.168.0.10;CPU ST40的IP地址為:192.168.0.15;
本例程將CPU1215C作為客戶端(Client),僅需要在CPU1215C側進行編程和配置,CPU ST40要占用服務器的連接資源,不需要任何編程。
使用博途V13進行CPU1215C的配置和編程。

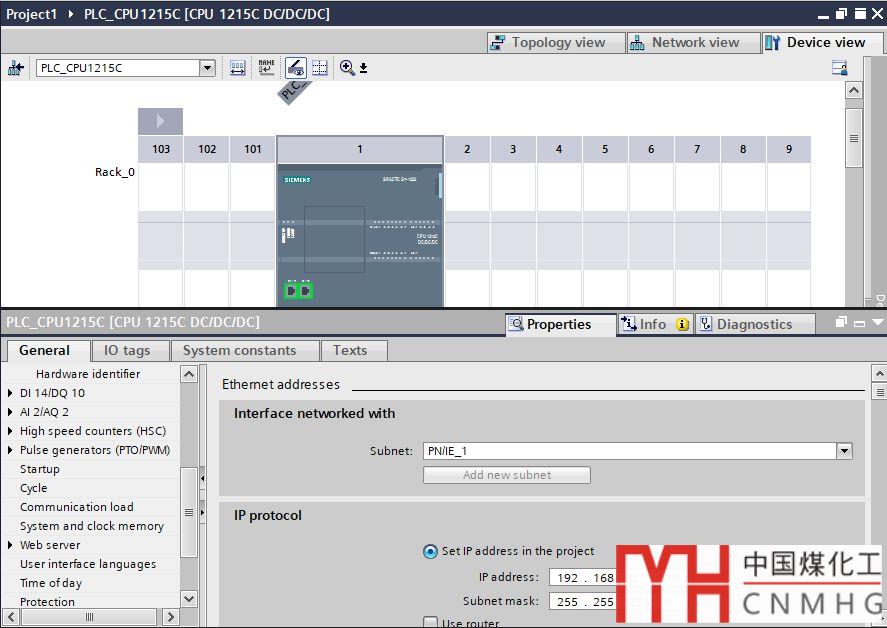

打開博途新建項目,選擇硬件CPU1215C并配置其IP地址,如下圖:

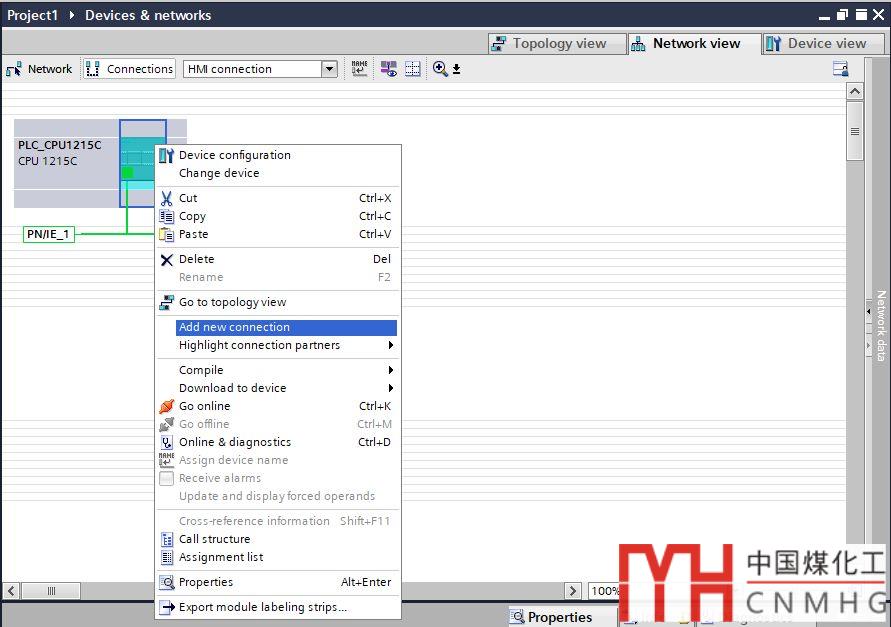

點擊【網絡視圖(Network view)】-【連接(connection)】,右鍵單擊CPU1215C,選擇【添加新的連接(Add new connection)】,如下圖:

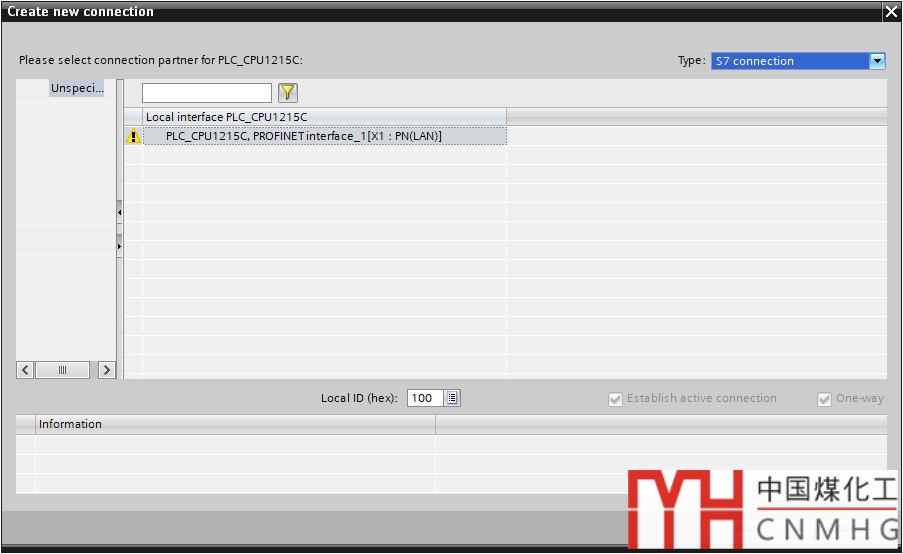

在彈出的對話框中,選擇【S7連接(S7 Connection)】,點擊【添加(Add)】,如下圖:

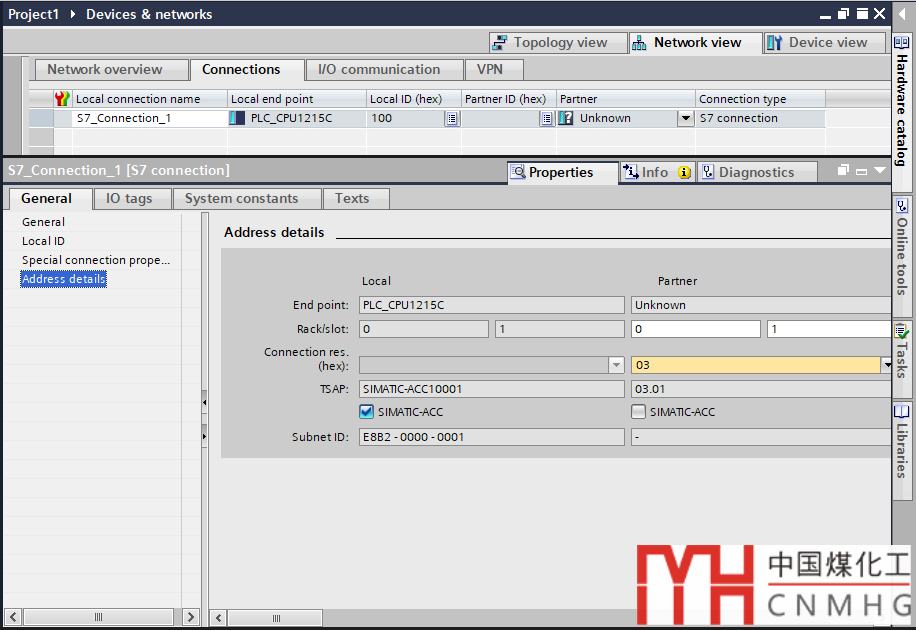

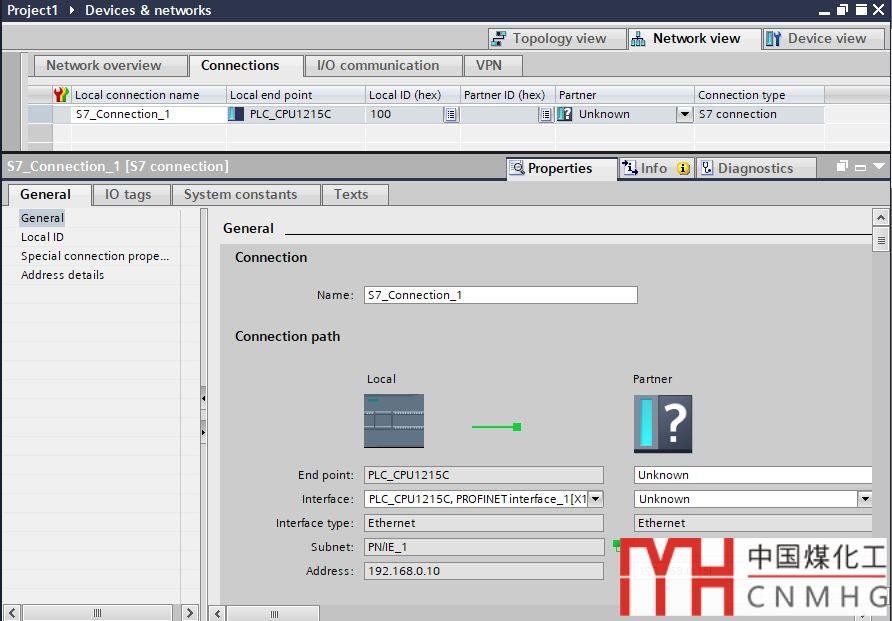

在新添加的S7連接的屬性中,對IP地址和Slot進行配置,如下圖:


好了,關于S7-1200與S7-200 Smart的S7通信的硬件部分就先介紹到這里,下一篇文章我們來介紹如何編程來實現兩者之間的數據交換。
-
