一臺固定管板換熱器，管箱為錐體帶法蘭，設計壓力1.4MPa，溫度100°C, 錐體厚度12mm，腐蝕裕量3mm，大端直徑900，小端直徑433，錐體高度350mm。入口法蘭載荷FR（N）=21600，F(xiàn)L（N）=27000，MT（Nm）=29160，ML（Nm）=31884

如何考慮載荷的影響？

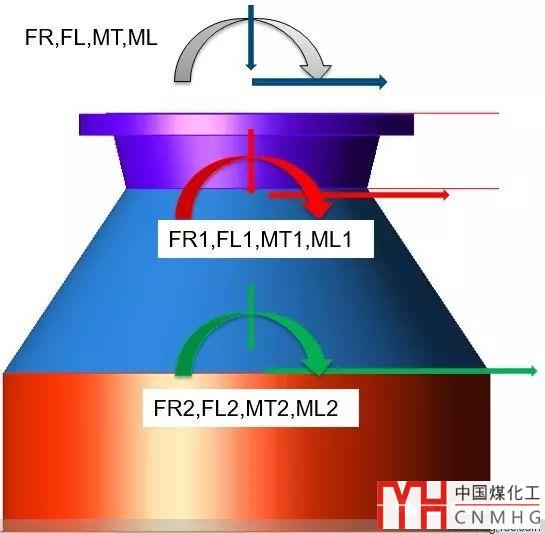

每個截面的載荷

FR=FR1=FR2

FL=FL1=FL2

MT=MT1=MT2

ML1=ML+FL*H1; ML2=ML+FL*H2

對于法蘭，根據ASME NC-3658.1(b)等效載荷

得到Pe后，可采用兩種方法校核法蘭，兩種其一通過即可：

1.根據ASME B16.5，溫度壓力等級表查詢許用的壓力，是否大于Pe，如果大于則法蘭合格

2.根據ASME VIII I附錄2計算法蘭，如果計算通過，法蘭合格。

如何校核錐體是否合格？

思路：假設錐體上部不是法蘭，而是高塔，塔的重力和彎矩作為錐體的載荷，那么如何校核錐體的上下兩個截面上的應力？

內壓或者真空引起的軸向應力：

軸向載荷引起的軸向應力：

彎矩引起的軸向應力：

錐殼許用的軸向壓應力：

[σ]cr=min(Bcosβ^2, [σ]t)

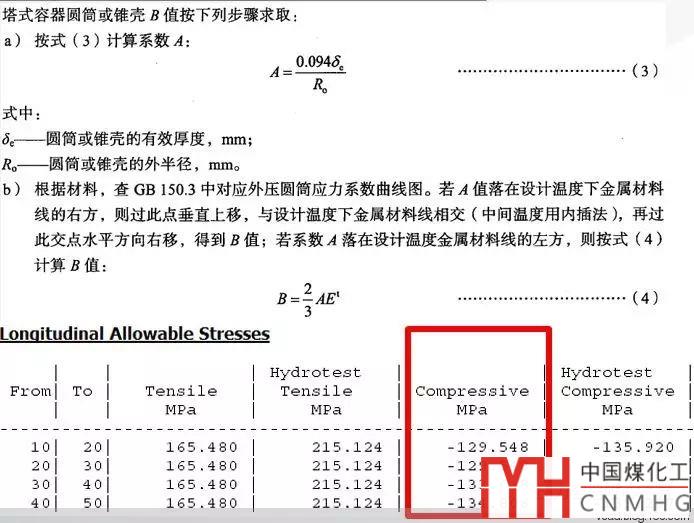

求B比較麻煩，這時有一簡單的方式，利用PVElite單獨建錐體，然后再建一裙座，運行后所得值/1.2=[σ]cr。Longitudinal Allowable Stresses結果中有B值。

判定依據：σ2+σ3-σ1≤[σ]cr

（計算經驗，適中的載荷一般都可以過）
