美國住宅電氣系統實例

圖1是美國康涅狄格州的普通住宅，在中國這套住宅屬于豪宅——獨棟別墅，建筑面積近300m2，含圖中右側的車庫，另有周圍一大片草坪。住宅共有兩層，二層是閣樓。

圖1 住宅全景

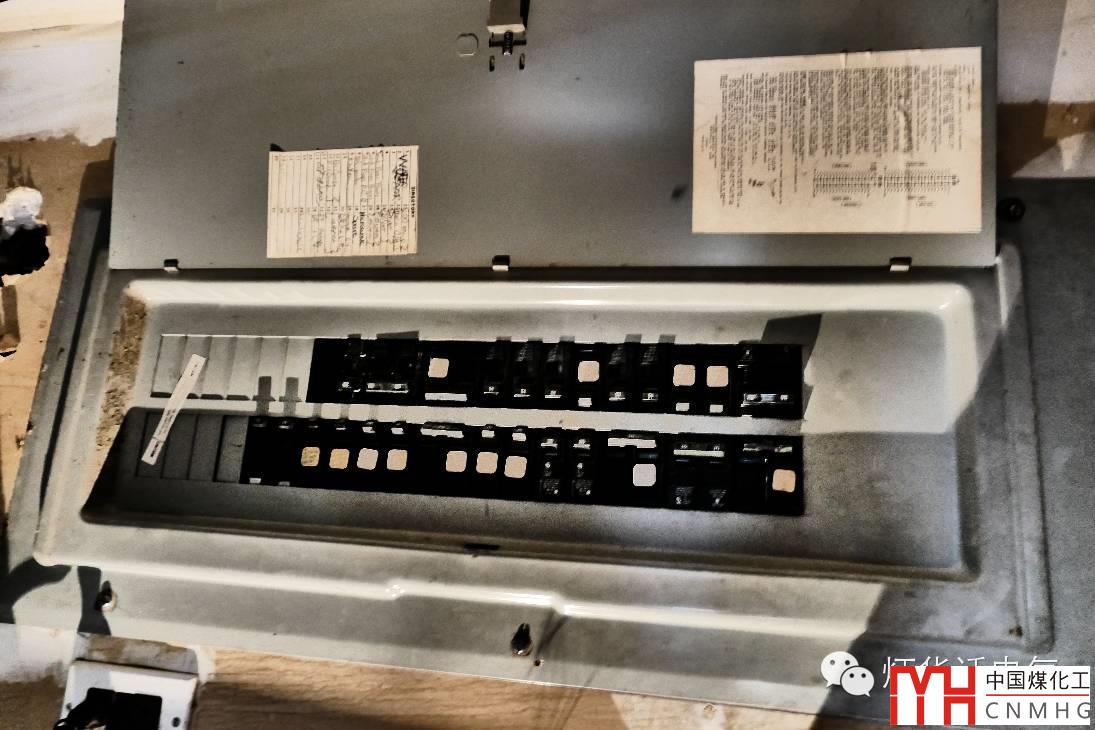

住宅總配電箱在車庫靠近住宅一側，暗裝在墻內。主斷路器整定值200A，電壓120/240VAC，單相三線制；及208Y/120VAC，也是單相三線制。筆者不明白Y是何意？由于美國家庭用電設備較多，例如空調器、電取暖設備（部分房間）、電炊具，大冰箱等，共有39個出線回路，出線斷路器有20A、32A不等。而我國住宅電氣出線保護多為16A或10A。

圖2 配電箱

美國的住宅對斷路器的分斷能力要求不同，有10kA~100kA不等，這一點比較好理解，斷路器的分斷能力取決于多種因素，根據不同情況有不同的分斷能力選擇。

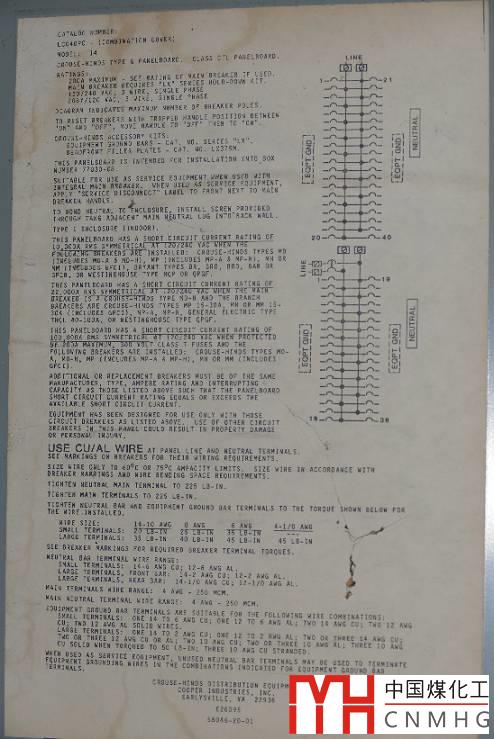

這套住宅配電箱內有詳細說明（見圖3），其中包括對導線規格和材質的要求。

圖3 配電箱內說明

美國住宅工業化水平較高，在滿足功能要求前提下各部分設計非常精細，照明燈具、開關、插座等也是工業化、標準化的一部分，簡潔、模塊化。

圖4 室內一角

電表裝在室外，是計量收費的依據，由電力公司管理，這一點與中國一致。
