為了使加強圈能對圓筒起加強作用，不能將加強圈過分削弱或隔斷；當加強圈和圓筒焊接相連時，為保證兩者能一起承擔且為焊接工藝需要，對連接焊縫有一定要求，且應有足夠的強度。在GB150.3的4.5.2（ASME UG-29，UG-30）加強圈的設置中，對加強圈與筒體的連接有詳細的規定。

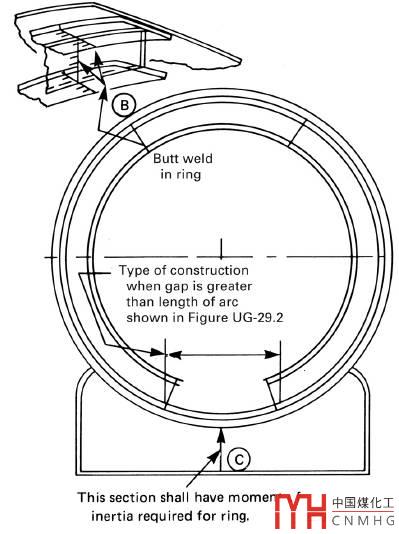

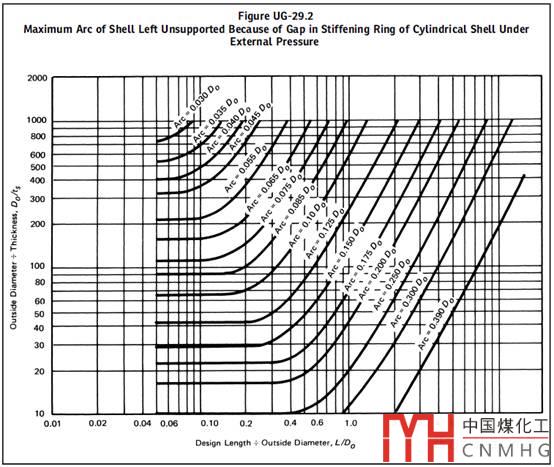

由于加強圈可能的失穩方式是和被加強的圓筒同樣的周向失穩，如果因故而需要將加強圈削弱、無支撐或割斷時，其削弱、無支撐或割斷長度應不超過該被加強圓筒周向失穩時所形成的1/4個波的圓弧長。根據外壓圓筒的穩定性計算，圓筒在失穩時的波數可以由圓筒的L/Do、Do/δe根據穩定性理論計算而得。所以GB150.3中4.5.2.3（ASME UG-29）規定，加強圈允許割斷的弧長由圖4-14（ASME圖6-5）確定，即該圖是和由L/Do，Do/δe算得失穩時所形成的波數有關。如果削弱、無支撐或割斷的弧長超過規定值，應該按照4.5.2.3或UG-29.1（C）所示的結構，以保證加強圈的穩定性。

下圖GB150和ASME VIII I是一樣的。配ASME的圖，是因為GB的電子版太不清楚了。

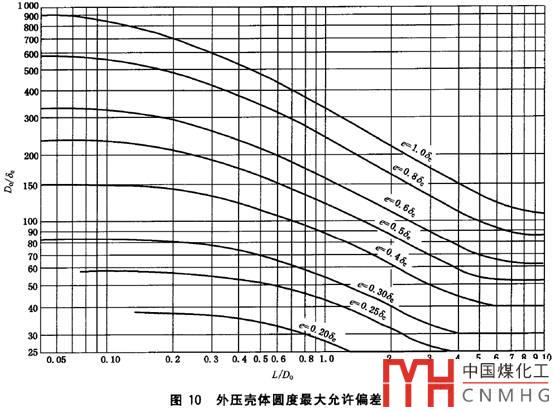

制造過程中，圓筒體所能達到的形狀精度（即圓筒的圓度）是影響圓筒穩定性的關鍵因素。外壓容器焊接完成后還應按照GB/T 150.4-2011 6.5.11檢查殼體的圓度。其外壓圓度最大允許偏差需要查圖10.

這兩個值需要查圖并插值，有沒有辦法可以輸入L、Do、δe，然后自動輸出圓筒上加強圈允許的間斷弧長值以及外壓圓度最大允許偏差。

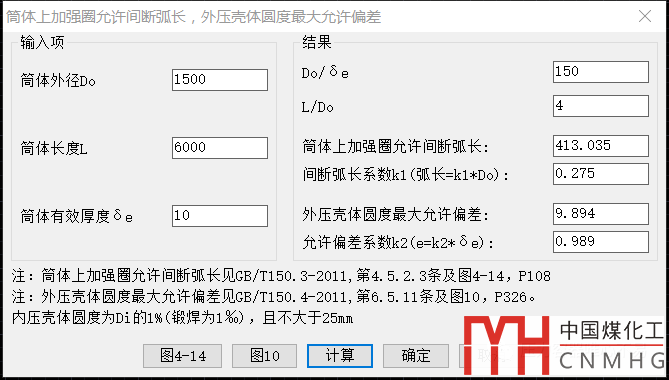

為了解決這個問題，VCAD做了個程序，可以自動查詢圖。輸入L、Do、δe，，然后自動得到圓筒上加強圈允許的間斷弧長值以及外壓圓度最大允許偏差。

從程序界面可以看出允許間斷弧長和圓度允許最大偏差都可以直接得出結果，非常精確，便利性遠勝于查圖插值。
