超高層建筑電氣設計要點（2011年版）
超高層建筑電氣設計要點（2011年版）
李炳華（悉地國際設計顧問有限公司，北京100013）
摘 要作者總結了近年來設計的超高層建筑，并對超高層建筑電氣相關專項課題進行了研究，系統、全面的提出了超高層建筑電氣設計的要點，對超高層建筑的電氣設計有針對性地做出了要求和規定，旨在為設計人員提供參考。
關鍵詞 超高層建筑 電氣設計 設計要求 供配電系統 照明設計防雷接地 負荷及負荷密度
Guide to the Design of BuildingElectricity for Extra-high Buildings
ChrisBinghua Lee
AbstractThe author puts forward the design points of the electrical design for superhigh-rise buildings through the summarizing of his experiences onthese projects design for the years. It puts the emphasis on the requirementsand regulations made for the electrical design of such super high-risebuilding, in order to give references for the designers.
Keywords superhigh-rise building, electrical design, requirement for design, power supply anddistribution system, lighting design, lightning protection and grounding, firealarming system, load grade, load density
在多年的超高層設計實踐中，筆者總結了超高層建筑電氣設計要點，將點滴體會和心得與讀者分享，也希望讀者提出寶貴建議，以提高我國的超高層建筑電氣設計水平。
1設計要點
1.1 術語
超高層建筑：建筑高度大于100m的民用建筑。
民用建筑：供人們居住和進行公共活動的建筑的總稱。
居住建筑：供人們居住使用的建筑。
公共建筑：供人們進行各種公共活動的建筑。
1.2 供電電源
1.2.1 負荷分級
超高層建筑用電負荷見表2-1。
表1 超高層建筑負荷分級表
超高層民用建筑的消防控制室、火災自動報警及聯動控制裝置、火災應急照明及疏散指示標志、防煙及排煙設施、自動滅火系統、消防水泵、消防電梯及其排水泵、電動的防火卷簾及門窗以及閥門等消防用電為一級負荷中的特別重要負荷。
1.2.2 負荷密度
超高層建筑負荷密度與建筑功能、建筑面積、建筑高度、附屬功能等因素有關。一般在80～120W/m2。
1.3 供配電系統設計
1.3.1 供電要求
超高層建筑應進行整體供配電系統設計，至少需要兩路獨立市電電源，還需要另設應急電源或備用電源。
1.3.2 電源
1） 超高層建筑的正常電源數量不應少于兩個，各路電源應為不同路由的線路，宜采用專線由上級變電站或開關站放射式供電。電源電壓等級可以為10kV、20kV、35kV或110kV。
當一路電源斷電時，剩余電源應能保證二級及以上負荷的供電。
2）超高層建筑應設柴油發電機作為應急電源或備用電源。設置在超高層建筑內的柴油發電機，應根據負荷大小、單臺電動機最大啟動容量、供電半徑等因素確定柴油發電機的額定輸出電壓：
（1） 當建筑物高度低于200m時，宜采用低壓柴油發電機；
（2） 當建筑物高度大于400m時，應選用高壓柴油發電機；
（3） 當建筑物高度在100m~400m時，應進行技術分析、比較，確定柴油發電機的額定電壓。
3）超高層建筑中的應急電源不得使用汽油、煤油、天然氣等作為動力源，可使用柴油發電機組。
4）柴油發電機組在超高層建筑中既可作為應急電源使用，也可以作為備用電源使用。當備用電源滿足應急電源條件時，備用電源可以兼作為應急電源。
5）低壓柴油發電機組（400V）最大單臺并機容量不得大于1600kW。如要進行并機運行，可采用高壓柴油發電機組。
6）柴油發電機組輸出功率有常用功率和備用功率，應在圖中表明。
7）柴油發電機組的負荷率宜為75%，以實現經濟運行。
8）市電與發電機轉換用的ATSE建議采用PC級、4極、三位式的ATSE，ATSE與其之前的短路保護電器應有可靠的配合。
1.3.3 電源工作方式
電源的數量及工作方式建議按表2執行。
表2 建議的電源數量及其工作方式
|
電源數量 |
運行方式 |
建議適用范圍 |
|
兩路電源 |
一用一備 |
規模不大的超高層建筑，不推薦使用 |
|
同時工作、互為備用 |
8MVA以下（一路10kV）； 16MVA以下（一路20kV）； 40MVA以下（一路35kV）； 100MVA以下（一路110kV）（此處是否應與左欄一一對應？） |
|
|
三路電源 |
兩用一備 |
|
|
同時工作 |
||
|
四路電源 |
兩兩工作、不設站聯 |
|
|
兩兩工作、設站聯 |
||
|
分別工作、相鄰電源設聯絡 |
||
|
三用一備 |
1.3.4 高壓供配電系統
1）超高層建筑的高壓供配電系統宜采用主配變電所——分配變電所結構，主配變電所應采用單母線分段的主接線形式采用放射式引至分配變電所。
2) 高壓系統的配電級數不宜多于兩級。
3) 應根據當?shù)毓╇姴块T的規定，35kV電壓等級可直降到0.4kV；也可先將35kV降壓到10kV，再將10kV降到0.4kV。
4）如當?shù)毓╇姴块T沒有特別要求，20kV電壓等級可直降到0.4kV。
1.3.5 配變電所
1）所址選擇應滿足《10kV及以下變電所設計規范》GB50053、《民用建筑電氣設計規范》JGJ 16、《35～110kV變電所設計規范》GB50059中的有關規定，主要配變電所(室)嚴禁設置于大量人員能達到的場所。變電所、主要的配電間不應設在伸縮縫、沉降縫及存在漏水危險的地方。
備用發電機、變壓器不宜靠近主出入口。
2）配變電所應設置在負荷中心，主配變電所宜設在地下一層、地下二層（非最底層）和首層，也可設置獨立的變電站。分配變電所應根據負荷情況設在避難層、頂層，其變壓器容量不宜超過1000kVA。
3）配電變壓器的長期工作負載率不宜超過60%。
4）超高層建筑至少在主配變電所設值班室，值班室宜單獨設置，也可與控制室合用。值班室應能直通或經過走道與高壓配電裝置室和相應的配電裝置室相通，并應有門直接通向室外或走道。
根據工程具體情況，配變電所的高低壓開關柜布置型式可選擇下進下出，下進上處，上進下出，上進下出。當有大截面電纜或電纜數量較多時，宜設電纜夾層，電纜夾層凈高不應低于1.8m、且不高于3.2m。
5）配變電所內應設置低壓集中自動電容補償裝置。補償要求按當?shù)毓╇姴块T的規定執行，當沒有明確規定時，補償后低壓側進線處的功率因數應達到0.90以上。
電容補償裝置的選擇應考慮配電系統中高次諧波的影響。
6）繼電保護按《電力裝置的繼電保護和自動裝置設計規范》GB50062、《電力裝置的電測量?jī)x表裝置設計規范》GB/T 50063、《民用建筑電氣設計規范》JGJ 16的要求執行。并符合下列規定：
(1) 當高壓系統采用中性點經小電阻接地方式時，應設置零序速斷保護，零序保護裝置動作于跳閘，其信號接入事故信號回路。
(2) 當分變電所離總配變電所距離較遠且上級保護不能滿足分變電所進線處保護靈敏度要求時，分變電所進線處應設一級保護。如果必要，分變電所的變壓器可設差動保護。
(3) 超高層建筑宜采用綜合繼保單元，分散布置在高壓配電裝置上；低壓系統宜采用多功能儀表。高壓、低壓、柴油發電機組成統一的電氣控制系統并接入BMS系統。
7) 控制方式、所用電源及操作電源
超高層建筑高壓宜采用集中控制方式，對變壓器主斷路器、分段斷路器、主要饋出回路斷路器宜采用集中監視方式。
主配變電所應采用直流操作電源，分配變電所視具體情況采用直流操作電源或交流操作電源。
所用電源宜引自配電變壓器。
8) 備用、應急電源
(1) 應急電源的設置要求按相關規范執行。
(2) 備用電源應采用獨立于正常電源的發電機組，不應采用蓄電池。酒店部分的備用電源應按酒店管理公司的要求設置，用于出租的寫字樓宜預留柴油發電機組房的位置及進排風、供油等條件。
(3) 柴油發電機房宜設在地下一層、地下二層、首層，也可設置獨立的柴油發電機房，不宜在避難層和頂層設置柴油發電機組。
1.3.6 低壓配電系統
1) 配電方式
低壓配電系統宜采用三級配電方式，即總配電(配變電室)、區域配電(配電間)和終端配電。三級配電系統相互之間要求保護開關動作具有選擇性。
2) 系統類型
表3 低壓配電系統及其適用范圍
|
類型 |
系統類型 |
系統說明 |
|
1 |
單母線分段+二段應急母線 |
兩路市電為分段的單母線供電，中間設聯絡斷路器；應急母線段由市電/備用（應急）發電機供電，市電與發電機之間采用機械、電氣連鎖。宜設置兩段應急母線，一段用于應急負荷供電，一段用于備用負荷供電。 |
|
2 |
單母線分段+一段應急母線 |
兩路市電為分段的單母線供電，中間設聯絡斷路器；宜設置一段應急母線段，為應急負荷和備用負荷供電。市電與發電機之間采用機械、電氣連鎖。 |
3)超高層建筑中消防設備供電干線及分支干線應采用礦物絕緣電纜，盡量減少礦物絕緣電纜的長度，減少偏移量。電纜端部應防止芯線濺水，連接礦物絕緣電纜的配電柜（箱）和用電設備接線盒的防護等級不宜低于IP55。
4) 配電線路布線系統應注意以下幾點：
(1) 超高層建筑高壓宜設置獨立的豎井。
(2) 由于需要末端雙電源切換的負荷較多，電纜數量隨之增多，可分設普通橋架與應急橋架，應急橋架內設隔板，使雙電源的兩根電纜分設兩側。
(3) 超高層建筑不宜采用穿刺線夾接線方式。
1.4 照明設計要點
1.4.1超高層建筑應設置航空障礙燈，并應符合下列規定：
(1)障礙標志燈應裝設在建筑物或構筑物的最高部位。當制高點平面面積較大或?yàn)榻ㄖ簳r(shí)，除在最高端裝設障礙標志燈外，還應在其外側轉角的頂端分別設置。
(2) 障礙標志燈的水平、垂直距離不宜大于45m。
(3) 障礙標志燈宜采用自動通斷電源的控制裝置，并宜設有變化光強的措施。
(4) 航空障礙標志燈技術標準應符合表4的規定。
表4 航空障礙燈技術標準
|
障礙標志燈類型 |
低光強 |
中 光 強 |
高光強 |
|
|
燈光顏色 |
航空紅色 |
航空紅色 |
航空白色 |
航空白色 |
|
控光方式及數據 （次/min） |
恒定光 |
閃光 20～60 |
閃光 20～60 |
閃光 20～60 |
|
有效光強 |
32.5cd用于夜間 |
2000cd±25%用于夜間 |
·2000cd±25%用于夜間 ·2萬cd±25%用于白晝、黎明或黃昏 |
·2000cd±25%用于夜間 ·2萬cd±25%用于黃昏與黎明 ·27萬cd / 14萬cd±25%用于白晝 |
|
可視范圍 |
·水平光束擴散角360° ·垂直光束擴散角≥10° |
·水平光束擴散角360° ·垂直光束擴散角≥3° |
·水平光束擴散角360° ·垂直光束擴散角≥3° |
·水平光束擴散角90≥3°或120° ·垂直光束擴散角3°～7° |
|
最大光強位于水平仰角 4°～20°之間 |
最大光強位于水平仰角0° |
|||
|
適用高度 |
·高出地面45m以下全部使用 ·高出地面45m以上部分與中光強結合使用 |
高出地面45m時 |
高出地面90m時 |
高出地面153m（500英尺）時 |
注：表中時間段對應的背景亮度：夜間—﹤50 cd/m2 ； 黃昏與黎明—50～500cd/m2；白晝—﹤500 cd/m2 。
（5）障礙標志燈的設置應便于更換光源。
（6）障礙標志燈電源應按主體建筑中最高負荷等級要求供電。
1.4.2屋頂直升機停機坪的照明應符合《民用直升機場飛行場地技術標準》MH5013-2008的要求，照明的要求可參考表5。
表5 屋頂直升機停機坪照明要求
|
燈具類型 |
安裝部位 |
要求 |
應用實例 |
|
瞄準燈 |
安裝在瞄準區三角邊上 |
嵌入式安裝，不少于6盞，通常6盞或8盞，同步頻閃，Ip67 |
埋深不小于120mm，直徑約200~300mm，單相AC220V，單燈功率一般50~100W，白光，有效光強不小于100cd/m2。 |
|
周界燈 |
直接裝于停機坪接地離地區周界 |
此燈是強制性的，必須安裝。 一般14盞等分布置，相鄰燈具不大于3m，串聯，同步頻閃，黃光。 |
AC220V，50Hz，單燈功率不小于50W，有效光強不小于250cd/m2。IP67； |
|
泛光燈 |
裝于安全區邊界，用于夜間直升機起降 |
泛光燈不得對飛行中的飛行員產生眩目，降落場區不應有陰影，停機坪表面的平均水平照度不低于10lx，均勻性比率（平均值與最小值之比）不得大于8：1 |
AC220V，50Hz，單燈功率不小于150W，不低于IP65。 |
|
風向標燈 |
裝于安全區以外 |
供夜間使用的直升機場，必須設置風向標燈。 風向標燈主要有照明單元，裝于風向標頂部，與風向指示袋、風標桿組成風向標系統 |
頂部照明單元設四只100W鹵鎢燈、一盞紅色航空障礙燈 |
1.4.3超高層建筑應設置消防應急照明和疏散指示系統。
1.5 防雷與接地
1.5.1根據《建筑物防雷設計規范》GB50057-2010，超高層建筑防雷等級應按二類防雷建筑設計。
1.5.2超高層建筑電子信息系統防雷擊電磁脈沖防護等級宜按A級設計，各級SPD設置宜按表6選擇。

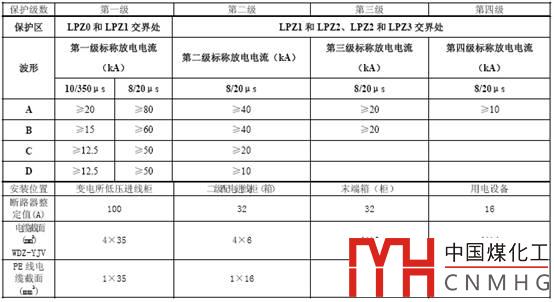

表6 浪涌保護器的設置、保護及配線
注：Uc——最大持續運行電壓，TN-S系統，Uc≥1.15Uo＝275V。
Iimp——沖擊電流，用于電源的第一級保護SPD，反映了SPD的耐直擊雷能力（采用10/350us波形）。
In——標稱放電電流，流過SPD的8/20μs電流波的峰值電流，用于對SPD做Ⅱ級分類實驗或做Ⅰ級分類實驗的預處理。對于Ⅰ級分類實驗In不小于15kA，對于Ⅱ級分類實驗In不小于5kA。
1.5.3超高層建筑多為鋼結構或砼與金屬框架結構，接閃器可采用避雷帶和避雷針，當屋頂設有直升機停機坪時，應避免避雷針對直升機的影響。
1.6 消防報警系統
1.6.1根據《火災自動報警系統設計規范》GB50116-98，超高層建筑高度超過100M應定為特級保護對象。
1.6.2火災探測器設置部位應符合現行國家標準《高層民用建筑設計防火規范》GB50045的有關規定。
1.6.3高大空間感煙感溫探測器無法保護時，可在不同高度分別設置紅外光束感煙探測器，滿足設置規范要求。
1.6.4在需要進行火災早期探測的關鍵場所，宜采用吸氣時煙霧探測火災報警系統，設計見《吸氣式煙霧探測火災報警系統設計、施工、驗收規范》DB501-622-2005。
1.6.5 消防系統應選擇控制中心報警系統。根據超高層建筑的使用功能不同，設置分控中心。報警信號或聯動信號在控制中心和分控中心顯示。
1.7 建筑設備管理系統
1.7.1建筑設備管理系統應滿足相關管理需求，對相應的消防報警系統、公共安全系統進行監視及聯動控制。
1.7.2建筑設備管理系統宜考慮對不同功能區域的管理和供能計量。
1.8 安全技術防范系統
1.8.1根據超高層建筑的使用功能、規模、性質、安全管理要求及建設標準，構成安全可靠、技術先進、經濟適用、靈活有效的系統。
1.8.2入侵報警系統，超高層中重要部位，重要辦公用房，財務出納，貴重物品庫設置，要考慮報警位置、信號傳輸方式。網絡傳輸或?qū)Ｓ糜芯€傳輸、信號線、電纜線，要考慮機械強度、電壓降和信號衰減。
1.8.3視頻安防監控系統，超高層建筑規模大，宜采用專用有線傳輸方式，傳輸介質選用同軸電纜控制線，電源線采用銅芯導線，傳輸距離超過200m時，要考慮信號衰減和電壓降。當采用全數字式安防監控系統時，宜采用綜合布線對絞電纜，要滿足綜合布線相關規定。
1.9 綜合布線系統
1.9.1設計遵照《綜合布線系統工程設計規范》GB50311-2007進行。
1.9.2 超高層建筑面積大，建筑內有多家公司、部門辦公營業，進線空間應能提供給多家電信業務經營者使用，要留有引入室外電、光纜的通路。進線間內宜設置單獨的分區。
1.9.3超高層建筑屬于特級建筑，要滿足消防要求，電纜、光纜選用阻燃等級，低煙無鹵級別產品。
1.10 有線電視和衛星接收系統
1.10.1電視信號來自市政電視網。有衛星接受要求的超高層建筑，根據接收信號頻道，選擇不同規格的拋物面天線，可選擇安裝在屋頂或地面。
1.10.2市政電視信號和衛星電視信號，在設置的電視前端機房混合后，傳輸?shù)接脩艚K端，前端機房位置可選接近衛星無線的頂屋或地下室層。
1.10.3信號在建筑內傳輸，采用同軸電纜，傳輸系統構成有放大器、分支分配器。超高層設計宜進行信號衰減計算，出口滿足規范要求電平值。
2 條文說明
2.1 術語
超高層建筑的術語取自《民用建筑設計通則》GB50352-2005，即建筑高度大于100m的民用建筑被定義成超高層建筑。國際上也基本持相同或相似觀點，例如1972年，在美國賓夕法尼亞州伯利恒市的國際高層建筑會議上，認定40層以上、建筑高度在100m以上的建筑定為超高層建筑。
2.2.1 負荷分級

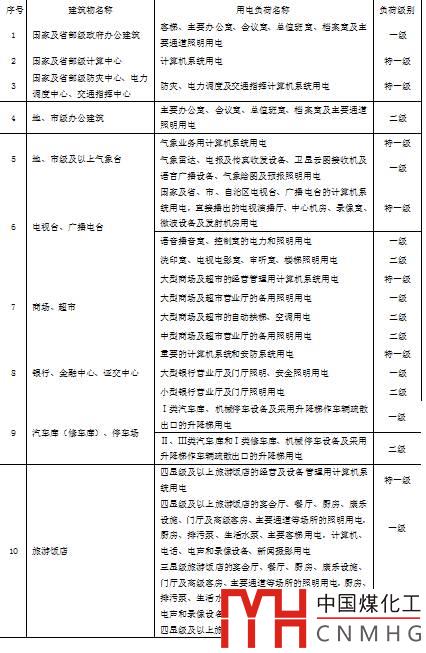

表2-1取自《民用建筑電氣設計規范》JGJ 16-2008。對于超高層建筑而言，經常是多功能的，常用的有辦公、酒店、商業等綜合性建筑，因此，用電負荷等級可以參考本表。
消防類負荷等級一直是爭論的焦點，現行的《高層民用建筑沒計防火規范》GB50045-95（2005年版）第9.1.1條規定，高層建筑的消防控制室、消防水泵、消防電梯、防煙排煙設施、火災自動報警、漏電火災報警系統、自動滅火系統、應急照明、疏散指示標志和電動的防火門、窗、卷簾、閥門等消防用電，應按現行的國家標準《供配電系統設計規范》GB 50052的規定進行設計，一類高層建筑應按一級負荷要求供電，二類高層建筑應按二級負荷要求供電。毫無疑問，超高層建筑是一類高層建筑。但是，超高層建筑由于其建筑高度高、建筑規模大、多功能性、人員眾多，其火災危險性、疏散和撲救難度均高于普通的高層建筑。鑒于此，將超高層民用建筑的消防控制室、火災自動報警及聯動控制裝置、火災應急照明及疏散指示標志、防煙及排煙設施、自動滅火系統、消防水泵、消防電梯及其排水泵、電動的防火卷簾及門窗以及閥門等消防用電定為一級負荷中的特別重要負荷。
2.2.2負荷密度
根據所收集到的超高層建筑[1][2][3]變壓器實際安裝容量，單位面積變壓器裝機容量在78～138VA/m2，平均值為111 VA/m2，詳見表7和圖1。因此，推薦負荷密度為80～120W/m2。

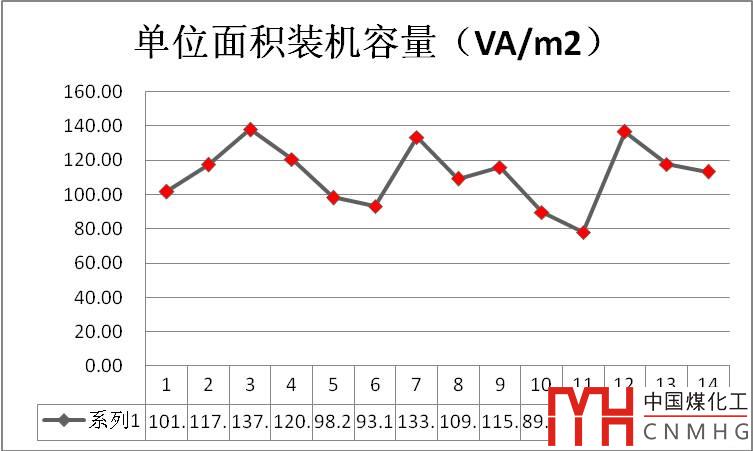

圖1 部分超高層建筑單位面積裝機容量
2.2 供電要求
由于超高層建筑的業態多樣性和長距離供電特點，在供配電系統設計時應進行整體考慮，同時還要考慮到不同業態的管理和維護問題。從表2-2可知，超高層建筑的電源至少需要兩路獨立市電電源，最多達9路10kV市電電源。
超高層建筑還存在大量的一級負荷中特別重要負荷，因此，需要應急電源。而高等級的酒店、辦公等業態有大量的備用負荷，即在市電停電時酒店、辦公能滿足基本運營，因此酒店和辦公需要備用電源。
2.2.1 電源
1) 有表7可知，超高層建筑的正常市電電源數量不少于兩個，電源電壓等級也各不相同，表中為10kV、35kV或110kV，近年來20kV也逐漸被采用。
電源數量與負荷等級有關，由于存在大量的一級負荷和二級負荷，至少需要兩個電源，且當一路電源斷電時，剩余電源應能保證二級及以上負荷的供電。
電源數量還與一路電源所帶負荷容量有關。如表8所示，一路10kV電源所帶負荷不宜超過8000kVA，最大不得超過12000kVA，如果大于此限值，應考慮提高電源的電壓等級或增加電源路數。
表8 一路電源所帶負荷限值[4]
|
供電電壓等級 （kV） |
變壓器總?cè)萘?/span> （kVA） |
備注 |
|
10 |
100~8000 |
每路10kV電源最大不宜大于1.2萬kVA |
|
20 |
200~1.6萬 |
每路20kV電源最大不宜大于2.4萬kVA |
|
35 |
5000~4萬 |
|
|
110 |
2萬~10萬 |
2）～8） 關于超高層建筑設柴油發電機組的建議，詳見文獻5。
2.2.2高壓供配電系統
1）～4）主配變電所——分配變電所結構形式簡稱主分結構，即超高層建筑中設一個總配變電所（簡稱主站），由總配變電所向各分配變電所（簡稱分站）的變壓器直接供電，參見圖2。與此對應的是二級配電結構，如圖3所示，總配變電所向分變電所供電，分變電所經過二級配電向變壓器供電。兩者特點參見表9。

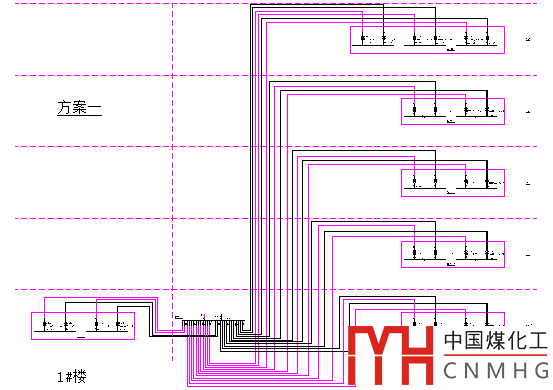

圖2 主分結構示意圖

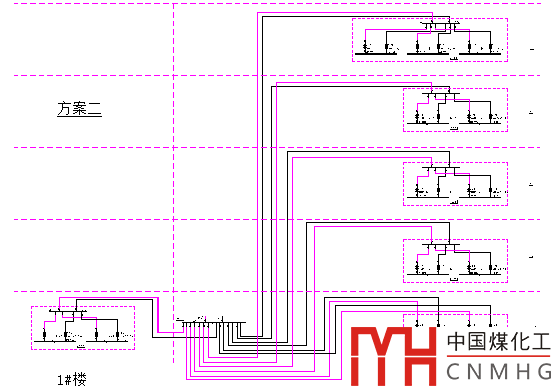

圖3 二級配電結構示意圖
表9主分結構與二級配電結構比較
|
結構形式 |
主分結構 |
二級配電 |
|
電源 |
至少兩路10kV、20kV、35kV、110kV獨立電源。 |
至少兩路10kV、20kV、35kV、110kV獨立電源。 |
|
系統 |
主站直接配電給各主站和分站中的變壓器。 |
主站一級配電，分站二級配電，各主分站向變壓器供電 |
|
保護 |
保護設在主站，分站進線設負荷開關起隔離作用。當主站出線保護不能滿足要求時，分站進線應設保護。 |
主分站均設保護。當主站出線回路保護能滿足靈敏度要求，分站進線可不設保護。 |
|
特點 |
中壓電纜數量較多，主站中壓開關柜數量多 |
中壓電纜數量較少，主站中壓開關柜數量少，而分站中壓開關柜數量多 |
|
可靠性 |
簡單、可靠 |
多一級，可靠性略有降低 |
|
投資 |
高 |
較高 |
|
維護成本 |
高 |
較高 |
|
適用范圍 |
單一業態，或不需獨立管理 |
多業態需獨立管理的綜合性建筑 |
|
結論 |
推薦 |
2.2.3 配變電所
1）分配變電所應根據負荷情況設在避難層、頂層，其變壓器容量不宜超過1000kVA。由表10可知，常用的三款1000kVA變壓器的主要參數，SGB10-1000kVA、10kV的變壓器重量不足3t，其重量只有SCB10同規格的80%。寬度只有1.35m，因此，采用3t的貨梯即可解決垂直運輸問題。而1000kVA變壓器基本上可以滿足樓上大型設備的需求。
表10 變壓器的體積和重量[4]
2) 關于繼電保護可歸納到表11中，供讀者參考。
表11 繼電保護列表[4]
|
配變電所 |
部位 |
小電阻接地系統 |
中性點不接地或經消弧線圈接地 |
|
總配變電所 |
高壓進線 |
過流和速斷保護 |
過流和速斷保護 |
|
零序接地故障保護 |
單相接地報警 |
||
|
失壓保護 |
失壓保護 |
||
|
高壓母聯 |
過流和速斷保護 |
過流和速斷保護 |
|
|
高壓饋線 |
過流和速斷保護 |
過流和速斷保護 |
|
|
零序接地故障保護 |
|||
|
分配變電所 |
高壓進線 |
不設保護* |
不設保護* |
|
變壓器 |
過流和速斷保護 |
過流和速斷保護； |
|
|
零序接地故障保護 |
溫度保護 |
||
|
溫度保護 |
必要時設變壓器差動保護 |
||
|
必要時設變壓器差動保護 |
|||
|
*當上級保護不滿足保護靈敏度要求時，分配變電所進線處應設保護。 |
|||
變壓器的溫度保護通常設二級保護，第一級作用于超溫報警，并連鎖風機強迫啟動風機對變壓器進行冷卻；第二級作用于超溫動作跳閘，切除故障變壓器回路。
而母聯斷路器電流速斷保護僅在合閘瞬間投入，并在合閘后自動解除。這樣可以減少保護配合的級數，提高可靠性。
2.2.4 低壓配電系統
1) 超高層建筑中消防設備供電干線及分支干線應采用礦物絕緣電纜，這是《民用建筑電氣設計規范》JGJ 16-2008中的規定。眾所周知，礦物絕緣電纜的絕緣材料氧化鎂極易受潮，受潮后絕緣快速降低。因此，盡量減少礦物絕緣電纜的長度，減少偏移量。本條同時對礦物絕緣電纜中間接頭、端頭的防水防潮提出要求，詳見文獻6。
2）超高層建筑不宜采用穿刺線夾接線方式，此要求可以推廣到整個民用建筑電氣設計中。因?yàn)榇┐叹€夾尚沒有產品的國家標準，各生產企業按其企業標準進行生產，產品質量良莠不齊。這幾年的工程實踐也證明了這一點。
2.3 照明設計要點

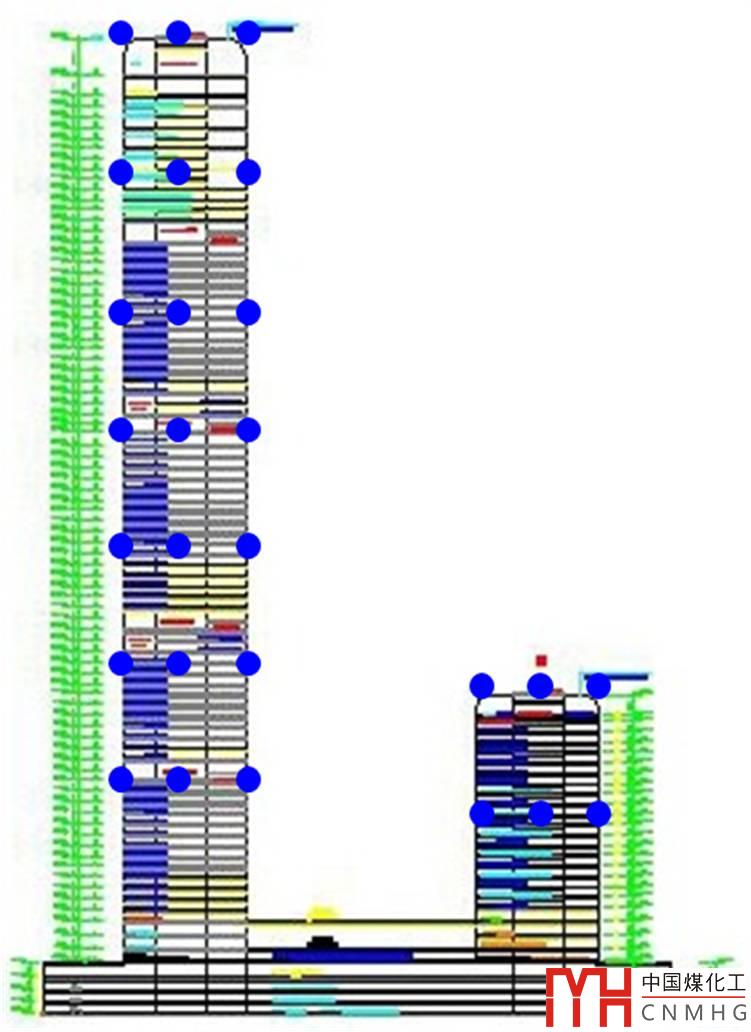

2.3.1本條是對超高層建筑設置航空障礙標志燈的要求，圖4所示障礙標志燈應裝設的部位，即裝在建筑物或構筑物的最高部位、外側轉角的頂端，障礙標志燈的水平、垂直距離不宜大于45m。圖中藍色圓點所示。
圖4 航空障礙標志燈設置示意
2.3.2本條是對屋頂直升機停機坪的照明要求，以滿足直升機全天候起降，包括發生災害時的救援。編制依據為《民用直升機場飛行場地技術標準》MH5013—2008。
2.4 防雷與接地
2.4.1根據《民用建筑電氣設計規范》JGJ 16-2008第11.9.1條第6款的規定，五星級賓館的電子信息系統防雷擊電磁脈沖防護等級劃分為A級，而賓館、酒店是超高層建筑的主要功能之一。且建筑物高度高、建筑體量大，雷擊風險大于普通建筑。故將超高層建筑電子信息系統防雷擊電磁脈沖防護等級推薦為A級。
表中斷路器可換成熔斷器。
2.4.2當超高層建筑屋頂設有直升機停機坪時，應避免避雷針對直升機的影響。《民用直升機場飛行場地技術標準》MH5013-2008第4.2.2條規定，除因功能要求而必須設置于安全區的易折物體外，在安全區內不得有固定物體。因此，不應在安全區內設避雷針，可采用避雷帶作為接閃器。如果一定要設避雷針，則將避雷針設在安全區以外，并在避雷針上裝設航空障礙標志燈。
2.5 消防報警系統
超高層建筑若有若干不同的使用功能時，各使用功能宜設置各自的分消防報警和控制系統，便于管理和維護。而整棟建筑應統一設計，且設置總的消防控制中心，報警信號或聯動信號在總控制中心和分控中心顯示。
3 結束語
本要點是我們高層建筑電氣設計的經驗總結對超，其他民用建筑電氣共性的內容沒有在本要點中敘述，請讀者參考《民用建筑電氣設計規范》JGJ 16-2008等文獻[7]。而本要點著重對超高層建筑的電氣設計有針對性的做出要求和規定，在我單位試用中效果尚可，并不斷修訂和完善。讀者在參考本要點時，應結合工程的具體實際情況，靈活使用。如有不妥之處，請及時與雜志社聯系。
參考文獻
[1] 黃國富. 超高層建筑配電系統設計簡介[J].建筑電氣, 2010(6).
[2] 韓鳳明. 超高層辦公建筑電氣設計[J].現代建筑電氣, 2011(1).
[3] 錢觀榮, 沈冬冬, 曹金蘭. 世茂國際廣場電氣設計工程總結[J]. 建筑電氣, 2007(9).
[4] 李炳華, 劉文坤. 民用建筑中供配電系統若干問題的再思考[J]. 建筑電氣2010,29(12).
[5] 李炳華. 超高層建筑中柴油發電組若干問題的思考[J]. 智能建筑電氣技術, 2009(6).
[6] 李炳華, 徐學民, 吳生庭,林清霖, 張巧玲,朱立陽, 劉文坤.超高層建筑豎向干線礦物絕緣電纜可靠性研究[J]. 建筑電氣,2010(6).
[7] 中國建筑學會建筑電氣分會. 民用建筑電氣設計規范實施指南[M].北京：中國電力出版社，2008.
