換熱器抽芯

很多規范和業主的工程規定，都要求核算換熱器的抽芯力。

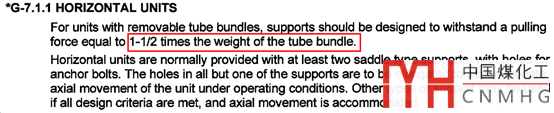

比如TEMA，要求按照1.5倍的管束重量核算其抽芯時對于容器支座的影響。

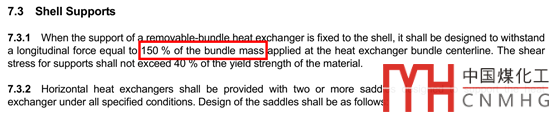

在API660中也有相同的規定

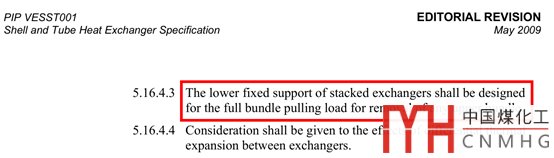

在PIP中，對于重疊式換熱器要求核算抽芯對于下部固定鞍座的影響。

如果按照規范，或者業主要求，應當如何執行這條呢？

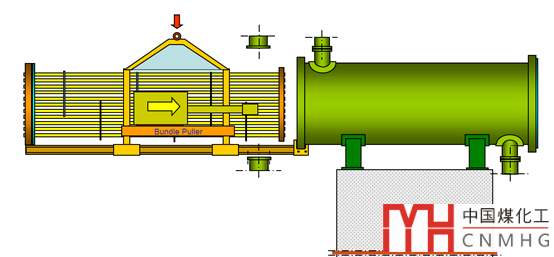

抽芯力的計算

設管束的重量是W牛，管束抽芯力怎么算呢？

Fc=1.5*W*摩擦系數=0.45*W（假設摩擦系數=0.3）

方向?yàn)橥搀w軸線方向。

知道了這個力，如何求它對于支座的影響呢？

當然可以按照受力分析手動校核，但是這樣工作量太大。

此時聯想到，F(xiàn)c載荷及其方向與一個力很類似。

沒錯，就是地震力Fev。

有沒有辦法利用這個特點計算抽芯載荷是否合適呢？

在SW6中校核

SW6可以計算換熱器的支座問題。但是并沒有抽芯力的計算。按照上面所說的，利用地震力來計算，是合適且保守的。

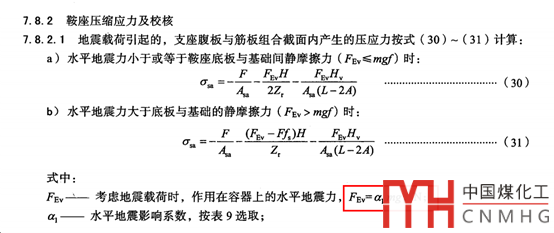

在SW6計算鞍座時，檢查一下計算書中的地震力就行了，如果地震力大于管束抽拉力，那么支座是安全的。

如果地震力小于管束抽拉力，如何處理呢？

按照要求，F(xiàn)c<=FEv,可以得到如下表格。

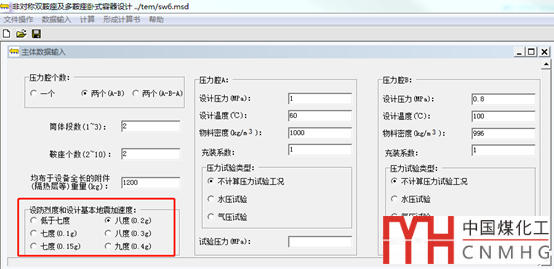

在圖紙中檢查一下管束重量和操作總重之比，然后選擇對應的設防烈度和設計基本地震加速度。在SW6的計算中，使用停車工況，選擇對應的設防烈度選項，運行后，即可判斷鞍座是否合格。

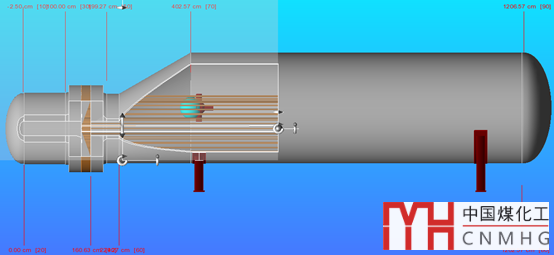

在PVElite中的校核

在ASME中如何處理呢？首先手動計算出管束抽拉力。

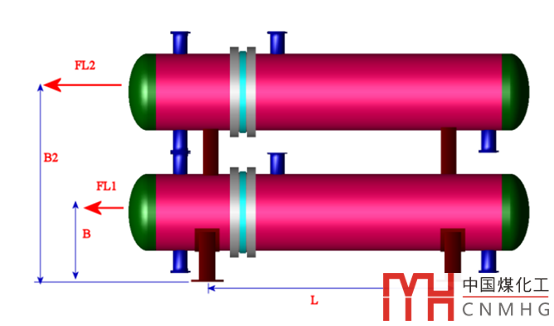

如上圖所示，對于抽拉力對于左端鞍座的影響

QL1 = FL1 * B / L

如果設備是重疊是換熱器，因?yàn)樵赑VElite中無法建立重疊式的換熱器，一般把上部的換熱器當做質點考慮。

QL2 = FL2 * B2 / L

當考慮上部換熱器的管束抽拉力時，需要將其轉化成下部換熱器的抽拉力。

FLeq = QL2 * L / B = FL2 * B2 / B

FLeq = ( FL2 * B2 ) / B

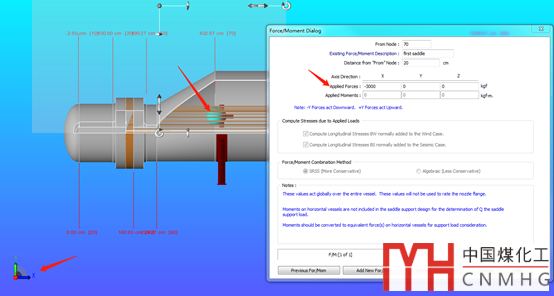

然后將QL1或者Fleq輸入到軟件界面里：

運行后能通過即可。

注意：因?yàn)楣苁槔臅r(shí)候是停車工況，所以需要將設計溫度，壓力設為常溫常壓。
