等電位聯結是非常重要的技術，在我國已經應用20余年，并取得很多經驗，本信息已推出多篇相關文章（見下圖）。

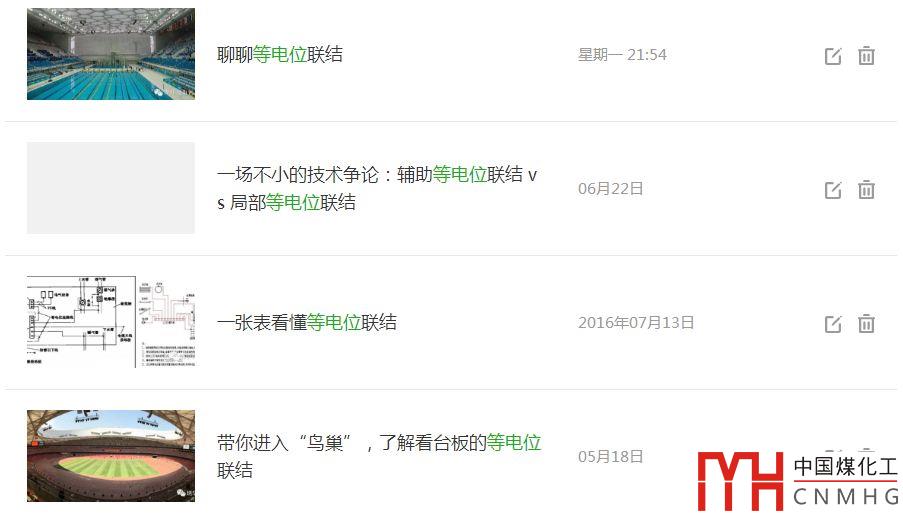

圖1 本信息推出的有關等電位的文章

《低壓配電系統設計規范》GB 50054-2011定義了總等電位聯結術語，即總等電位聯結（main equipotential bonding）是在保護等電位聯結中，將總保護導體、總接地導體或總接地端子、建筑物內的金屬管道和可利用的建筑物金屬結構等可導電部分連接到一起。最近，在行業內一場局部等電位聯結和輔助等電位聯結的技術爭論悄然展開?！峨姄舴雷o(hù)》IEC 60364-4-41:2005和《接地配置和保護保護導體》IEC 60364-5-54:2011（均已轉化為國標）均無局部等電位聯結的概念，就此問題筆者發表自己的看法，僅為技術討論，對事不對人。

1、兩者概念不同

根據《低壓配電系統設計規范》GB 50054-2011，輔助等電位聯結和局部等電位聯結是兩個不同的概念。

局部等電位聯結（local equipotential bonding）：在一局部范圍內將各導電部分連通，而實施的保護等電位聯結。例如，衛生間、浴室等場所經常要做局部等電位聯結。

輔助等電位聯結（supplementary equipotential bonding）：在導電部分間用導線直接連通，使其電位相等或接近，而實施的保護等電位聯結。

2、兩者的作用不完全相同

兩者都是保護等電位聯結的一種，該規范定義了保護等電位聯結的術語，即為了安全目的進行的等電位聯結。局部等電位聯結和輔助等電位聯結的有效性，都應該符合R≤50/Ia的要求。當電氣裝置或電氣裝置某一部分發生接地故障后間接接觸的保護電器不能滿足自動切斷電源的要求時，可以采用局部等電位聯結或輔助等電位聯結。

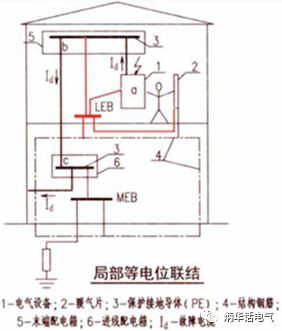

但是局部等電位聯結應用更適合場所，例如，衛生間、浴室、游泳池、甚至樓層。圖2和圖3分別是局部等電位聯結和輔助等電位聯結示意圖，圖中1——電氣設備，2——暖氣片，3——PE，4——結構鋼筋，5——末端配電箱，6——進線配電箱，Id——故障電流。

圖2 局部等電位聯結示例 圖3 輔助等電位聯結示例

3、多一次等電位聯結更安全

就圖2和圖3而言，筆者認為兩者都可以起到保護等電位聯結的作用。但圖2優于圖3，兩圖的區別在于圖中紅色線部分，圖2多了LEB，且LEB與結構內鋼筋4、設備外殼1、暖氣片2、末端配電箱5內的PE母排或端子3相連接，連接點明顯多余圖3。因?yàn)椋瑢?shí)際工程中等電位聯結的有效性必須滿足R≤50/Ia，而且設計時很難計算、校驗。因此，多連接不僅有利于降低電位差，而且有利于減少上述公式中的R值。

因此，局部等電位聯結有其積極的作用和意義！
