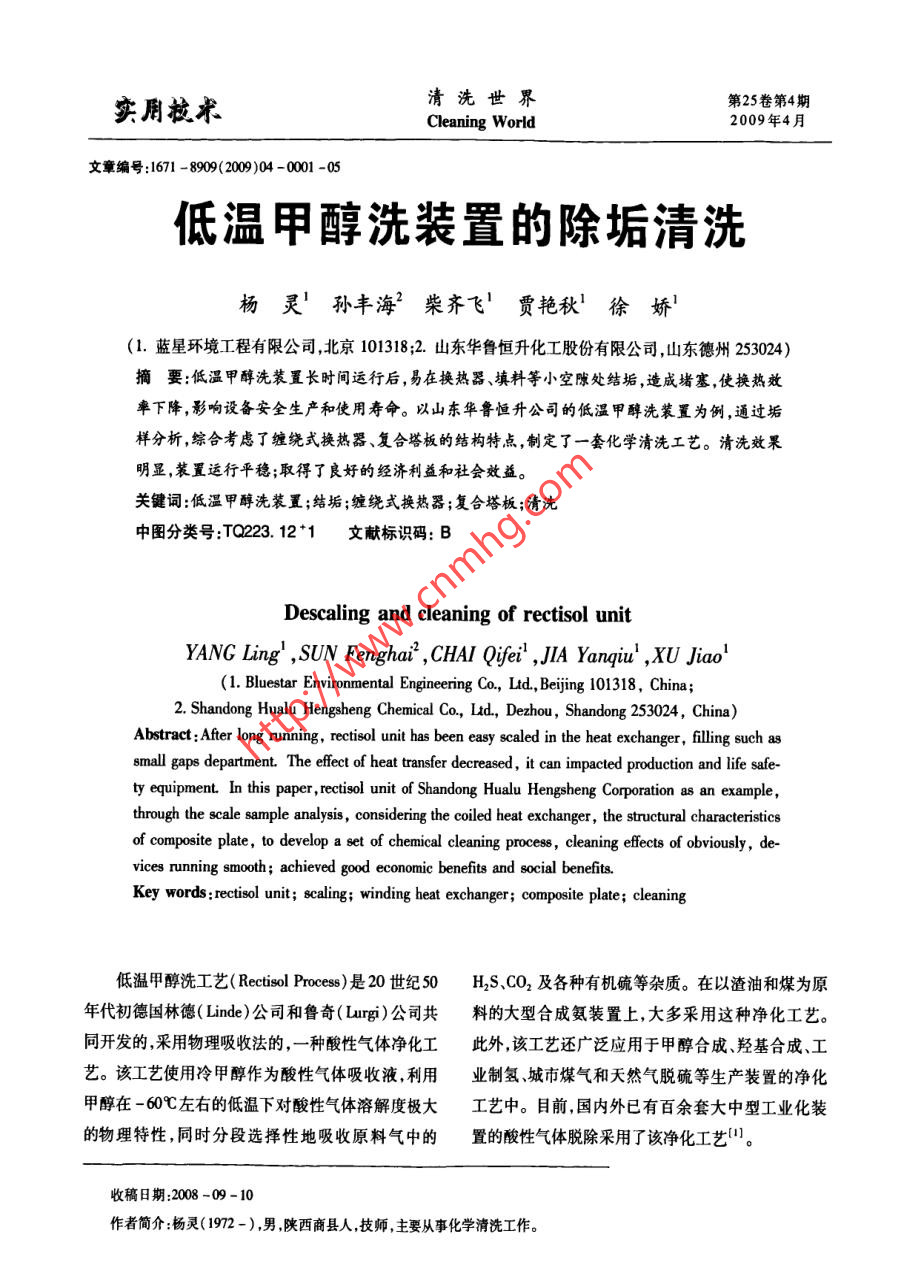

實用技術清洗世界第25卷第4期Cleaning World2009年4月文章編號:1671 -8909(2009)04 -0001 -05低溫甲醇洗裝置的除垢清洗楊靈'孫豐?！颀R飛'賈艷秋'徐嬌'(1.藍星環境工程有限公司,北京101318;2.山東華魯恒升化工股份有限公司,山東德州253024)摘要:低溫甲醇洗裝置長時間運行后 ,易在換熱器、填料等小空隙處結垢,造成堵塞,使換熱效率下降,影響設備安全生產和使用壽命。以山東華魯恒升公司的低溫甲醇洗裝置為例,通過垢樣分析,綜合考慮了纏繞式換熱器、復合塔板的結構特點,制定了一套化學清洗工藝。清洗效果明顯,裝置運行平穩;取得了良好的經濟利益和社會效益。關鍵詞:低溫甲醇洗裝置;結垢;纏繞式換熱器;復合塔板;清洗中圖分類號:TQ223.12*1文獻標識碼: B .Descaling and cleaning of rectisol unitYANG Ling' ,SUN Fenghai ,CHAI Qjfei' ,JIA Yanqiu' ,XU Jjiao'(1. Bluestar Environmental Engineering Co, Ltd, Bejjing 101318, China;2. Shandong Hualu Hengheng Chemical Co, Id, Dezhou, Shandong 253024, China)Abstract:After long running, rectiol unit has been easy scaled in the heat exchanger , fling such ass8mall gaps department. The effect of heat transfer decreased, it can impacted production and life safe-ty equipment In this paper rectiol unit of Shandong Hualu Hengsheng Corporation as an example,through the scale sample analysis , considering the coiled heat exchanger, the structural charateristicsof composite plate, to develop a set of chemical cleaning process , cleaning efeets of obviously, de-vices running smooth; achieved good economic benefits and social benefits.Key words :rectisol unit; scaling; winding heat exchanger; composite plate; cleaning低溫甲醇洗工藝( Rectisol Process)是20世紀50H2S.CO2及各種有機硫等雜質。在以渣油和煤為原年代初德國林德( Linde)公司和魯奇( Lurgi)公司共料的大型合成氨裝置上,大多采用這種凈化工藝。同開發的,采用物理吸收法的,-種酸性氣體凈化工此外,該工藝還廣泛應用于甲醇合成、羥基合成、工藝。該工藝使用冷甲醇作為酸性氣體吸收液,利用業制氫、城市煤氣和天然氣脫硫等生產裝置的凈化甲醇在- 60C左右的低溫下對酸性氣體溶解度極大工藝中。 目前， 國內外已有百余套大中型工業化裝的物理特性,同時分段選擇性地吸收原料氣中的置的酸性氣體脫除采用了該凈化工藝"。收稿日期:2008 -09-10作者簡介:楊靈(1972 -) ,男,陜西商縣人,技師,主要從事化學清洗工作。.2.清洗世界第4期鐵沉淀物。由于該系統是一個封閉循環系統,這些1待清洗裝置簡介沉淀物不容易帶出,日積月累,越來越多,跟隨甲醇山東華魯恒升化工股份有限公司低溫甲醇洗裝循環,帶入各個換熱器塔盤,從而影響了整個系統的置采用了國內自主開發的低溫甲醇洗凈化工藝,采換熱效果和吸收效果。為改變生產的被動局面,對低用大連理工大學的專利技術,- -步法脫除原料氣中溫甲 醇洗裝置進行全面的化學清洗是有必要的。的硫化物與CO2。- -期低溫甲醇洗裝置有3個獨立的吸收塔,共用-套再生系統進行溶液再生。3個4垢樣分析吸收塔對應的后工序分別是300kVa合成氨裝置、從纏繞式換熱器和水氣分離塔分別剝?nèi)∥酃?00kUa甲醇裝置和100k/a一氧化碳裝置,俗稱樣,觀察外觀主要為片狀發黑物,厚度約1mm,還有“一頭三尾"流程。具體工藝流程見圖1。少量不規則塊狀物。污垢水洗后,簡單酸溶實驗時[吸收塔A]一 [ 300k/a合成氨為微溶;用熱堿液浸泡時部分脫落;剩余物灼燒產生匹他一[交換[吸收圖B ]- - 200k/a中p H刺鼻難聞氣味。結合生產工藝，初判該垢物為硫的L -[吸收塔C]一+100k/'a 氧化碳化合物。圖1低溫甲醇洗凈裝置工 藝流程污垢樣經元素組成分析，確定其元素組成(見表其中二氧化碳吸收塔A/B單塔設計能力:最大1)。表1垢樣的元素組成660v/d,最小340Vd。吸收塔C單塔設計能力:最大340V/d,最小200v/d。吸收塔A/B/C都單獨配備有元素質量分數/%段間換熱器、甲醇冷卻器、進料氣冷卻器、進料氣體ia0.12甲醇/水分離罐等設備(2]。Mg0. 1040.032裝置污垢形成原因與危害si0.08C0.66公用工程的不潔凈是形成污垢物的主要原因:Fe58. 69不合格氮氣中的氧氣造成系統中的設備內壁氧化,An0.30 .產生鐵的氧化物;在檢修時用不合格的管道水置換甲醇物料,將鐵的氧化物等雜質帶進甲醇系統中;在據此,污垢樣判定為硫硫和鐵的化合物。裝置停開車時可能發生不潔凈低壓氮氣管網中鐵的又對殘存在系統內的甲醇溶液做了進一步分氧化物與工藝氣中的硫化氫.硫氧化物、水結合形成析,發現含大量污垢的甲醇溶液顏色呈墨黑;沉降硫與鐵的化合物。硫與鐵的化合物低溫工況下粘附后,分層甲醇溶液呈無色透明狀,且物理性質未發生在換熱器、塔板、填料等小空隙處,造成堵塞,不僅使變化;沉淀物為黑色細微顆粒。該顆粒物經元素組換熱效率下降、循環量難以平衡,能耗加大;而且進成分析確定其化學成分與所剝?nèi)〉奈酃富鞠嗤?。一步引起局部腐蝕,影響到設備安全生產和使用壽最終,斷定污垢主要為硫硫和鐵的化合物。命,造成效益損失。5清洗工藝3裝置清洗的必要性根據低溫甲醇洗裝置主要設備參數和垢樣分析裝置長時間運行后,系統內有大量的煤粉,硫化結果制定安全 、有效的清洗I藝是清洗成功的關鍵。第25卷.楊靈等.低溫甲醇洗裝置的除垢清洗3.其中,纏繞式換熱器是低溫甲醇清洗裝置主要設備電:三相(380V) ,單相(220V);之一,具有換熱量大換熱效率非常高;加工難度大、蒸汽:壓力0.5~ 1MPa,流量6 ~8Vh;換熱管管壁很薄、非常精細,并且價格昂貴,其清洗氮氣:純度大于99% ,干燥、無油、壓力為0.2~工藝技術的選擇就非常重要。0.6MPa.由于低溫甲醇洗裝置污垢主要化學成分Fe占5.2清洗程序及操作.58. 69% ,為了避免清洗液中過快產生大量鐵離子，5.2.1 水沖洗及 系統試壓減少鐵離子對設備的損害,劃分多循環清洗系統逐水沖洗及試壓的目的是除去系統中的疏松、脫個清洗;為將清洗剝離下來的污垢隨清洗液帶出來，落的污垢 ,并在模擬清洗狀態下對臨時接管處泄諞每個清洗系統設計正反向循環;嚴格控制好清洗情況進行檢查。 水壓檢漏試驗時,將全系統注滿水，流速,保證各階段水沖洗流速不小于1m/s。調節出口回水閥門,控制泵壓到1 ~ 1.5MPa。檢查清洗步驟為:臨時系統安裝、水壓試驗一堿煮轉系統中焊縫、法蘭、閥門、管段連接處泄漏情況并及化- -水沖洗-酸洗- -水沖洗- -漂洗- -中和鈍化- 人時處理,以保證清洗過程中的正常進行。沖洗時,先工清理檢查-氮氣置換、封包。以高位注水,低點排放,以便沖洗、排出污物,控制進5.1清洗前準備出水平衡;定時進行正反向切換沖洗,沖洗流速控制5.1.1清洗系統的建立在1~1.2m/s。當進出水濁度基本- -致時,沖洗結在各系統化學清洗前,將被清洗系統中不允許東。參與化學清洗的部件,如流量計(孔板)、調節閥、壓5.2.2堿煮轉化[3]力表、溫度計等測試、測量儀表、過濾網、過濾器芯及堿煮轉化的作用是將污垢中硫、硫和鐵的化合單向閥芯等在經過業主的同意后拆除，并采取臨時物在較高溫度下通過化學反應轉化并部分剝離,也短管臨時旁路及盲板等措施對拆除部件的位置進是為酸洗過程中的有效成分更完全、徹底地同被清行處理。關閉并隔離與化學清洗系統無關的閥門，洗表面接觸,促進污垢的溶解,保證清洗效果打基以防清洗液的串液。拆裝部位均應掛牌,標明位置，礎。水沖洗結束,循環加熱升高溫度。逐漸加入脫對拆下的設備附件按要求單獨處理,以備清洗后安脂藥劑，清洗液混合均勻后,按所分系統進行正反向裝復位。循環,當系統堿液堿度、濁度基本平衡,即可結束脫清洗系統劃分:以每臺設備(塔、罐、換熱器及部脂。工藝條件:溫度80 ~90C ;流速0.2 ~0.5m/s;分相應管線)為一獨立單元,工藝管線另設單元清時間12 ~ 24h。主要藥劑:表面活性劑0.5%、滲透洗;可以根據設備管理方的條件,所有清洗單元系統劑0.5%、藍星硫化物轉化劑15%等。一次建立完畢,各單元系統間隔離;在有些系統結束5.23堿煮轉化后水沖 洗清洗的排液較干凈時,可用來沖洗另外- -個系統,以該步驟目的是沖掉系統內的脫脂殘液和已脫落減少清洗廢水總量。的污垢。堿煮轉化液排凈后,即刻用大量熱水進行為了檢查化學清洗效果,在循環系統中安裝監視正反向沖洗，沖洗流速控制在1 ~ 1.2m/s。當進出管段。監視管段上污垢應與被清洗設備污垢相同。口水質基本一致,即可結束沖洗。5.1.2公用工程條件5.2.4酸洗除垢水:根據清洗質量及設備材質的要求選用脫鹽酸洗的目的是利用酸洗液與污垢類物質和腐蝕水,流量大于100m'/h為宜;產物進行化學反應,生成可溶物,使設備表面清潔。清洗世界第4期配制酸洗液,檢查酸洗液是否充滿系統,進行循環清統中,打開每個排空閥門,用氮氣進行吹掃置換。個洗,并定期切換正反向,在循環過程中每隔一定時間別不宜吹掃的設備,打開端蓋、人孔對沉積在設備底進行排污和放空,以避免產生氣阻和導淋堵塞,影響部的沉積物進行人工清理。 清理完畢后,在微正壓清洗效果。定時取樣分析,當監測管段污垢已經完全(0. 01 ~0. 0SMPa)狀態下進行氮氣封存保護,直至除盡，呈金屬本色;酸洗液相鄰兩次分析酸質量分數開車使用設備。差小于0. 1% ;鐵離子質量濃度小于500mg/L,且趨于5.3清洗廢液處理穩定時,即為終點,可結束酸洗。工藝條件:溫度40(1)化學清洗廢液的排放應符合CB 8978-~45C ;流速0.2 ~0. 8m/s;時間4~6h。主要藥劑:復1996<污水綜合排放標準》進行,達標排放。合中強酸7% ~8%緩蝕劑0.3%、還原劑適量等。(2)酸洗液用堿中和pH至6~9,然后排入廠方5.2.5酸洗后水沖洗污水處理池或用槽車運至專業污水處理廠處理。酸洗結束后,排凈酸液,充滿新鮮水對全系統進(3)堿洗液用酸中和pH至6~9 ,然后排入廠方行開路沖洗,去除殘留在系統中的酸液和洗落的顆粒。沖洗流速控制在1 ~1. 2m/s。不斷輪換開啟系(4)各階段沖洗水排人廠方污水處理池。統中導淋,以便使沉積在短管內的雜物、殘液排凈。5.4清洗質驗收當出水pH近中性,進出水水質基本穩定后即可結束(1)清洗質量應符合HG/T2387- -2007<工業設沖洗。備化學清洗質量標準》的規定,除垢率≥95%以上;5.2.6漂洗碳鋼標準試片的腐蝕率≤6g/(m2●h) ,不銹鋼標準漂洗的目的是采用稀的檸檬酸與殘留在系統中試片的腐蝕率≤1g/(m2●h)。.的鐵離子絡合,且除去水沖洗過程中可能生成的浮(2)被清洗表面呈金屬本色,無二次浮銹。銹,以減低系統內的鐵離子含量,保證鈍化效果。當(3)部分關鍵設備,如纏繞式換熱器,可做24h漂洗液相鄰兩次分析酸質量分數差小于0. 1%和鐵水壓試驗。離子質量濃度小于300mg/L且基本平衡時,即可結5.5 清洗過程中的安全措施東漂洗。工藝條件:溫度(85 +5)C;流速0.2~參加清洗人員必須認真學習有關安全的各種規0. 8m/s;時間1.5 ~ 2h;主要藥劑:檸檬酸0.8% ~章制度 ,熟記操作工藝規程,熟悉施工環境;現場應1%、緩蝕劑0.3%、氨水適量等。制定詳盡應急預案。5.2.7中 和鈍化值得注意的是,硫與鐵的化合物與酸發生化學中和鈍化的目的是為了防止酸洗后處于活性狀反應會生成硫化氫、二氧化硫等有害氣體,所以在清態的金屬表面重新氧化,產生二次浮銹。要求此時洗施工時防止人員安全事故和環境污染事故非常重系統內鐵離子質量濃度不高于300mg/L,鈍化液要要。 主要安全措施如下:充滿系統。鈍化過程應注意定時排空和排污。工藝(1)清洗施工區域隔離保護,嚴禁交叉作業、動條件:溫度50 ~60C;流速0.2~0.8 m/s;時間4~6火 ,與清洗無關人員不能進入,并派專人監護;h; pH為9.0 ~ 10.0;主要藥劑: Na,PO3 1%、NaNO2(2)清洗排空時,操作人員必須戴好防護面具,0.5%、氨水適量等。并且將排出氣體通人堿性溶液(生石灰水)里,防止5.2.8干燥、人工清理檢查有毒氣體溢出形成危害;鈍化結束、排盡鈍化液。將氮氣通入到清洗系.(下轉第18頁)●18.清洗世界第4期參考文獻199.11(1):50-53.[1]鐘日銘. Pro/ ENGINEER Wildire 3. 0中文版機械設計實[3]毛裙,陳洪月,謝苗.基于Pro/E的自頂向下的產品參數例教程[ M].北京:清華大學出版社,2007.化設計[J].機械研究與應用,2007 ,20(4) :102 - 103.[2]吳水明,馮培恩潘雙夏,等.一個支持top - dowm設計的[4]張紅旗.雷達結構設計中的自頂向下設計方法研究[J].產品建模系統[J].計算機輔助設計與圖形學學報，機械與電子,2006,12:3 -6.eeeeeeceeeeeeeeeeeeeeteeeeeeeeeeeeeeeeeeeeeeeeeeeeeee(上接第4頁)(3)清洗排空適宜兩人以上操作,控制排放閥門閥板上結垢太厚,操作人員馬虎,閥門開關不靈活,應緩慢開關,防止液體賤出;造成堵塞,通過外力疏通才解決問題。(4)清洗排空地點應備有臨時沖洗水，以防不7建議測;(5)如果排放氣體不慎溢出,可用沖洗水形成水(1)在役低溫甲醇洗裝置清洗給甲醇洗工藝提霧處理,并及時清理事故現場;供了一個干凈、穩定的運行環境，保障了裝置安全、(6)排出的廢水按清洗廢水排放方式處理[5]。高效的生產運行。為了裝置的安全、平穩運行和企業長期的利益,低溫甲醇洗裝置開車前的清洗也很6清洗效果重要。此次山東華魯恒升公司低溫甲醇洗裝置的清洗(2)加強低溫甲醇洗裝置的管理,嚴格按工藝操非常成功。清洗效果完全符合設備管理方的質量要作要求執行氮封、水置換等步驟。例如,在施工時,求。洗后裝置運行平穩,降低了能耗,增加了企業效發現-些設備方,在檢修過程中用消防水等不合要益,創造了社會價值。清洗后的局部照片示于圖2。求的水置換系統;在設備內加工焊接完沒有進行徹底清洗等,都會給設備安全運行埋下隱患。[1]汪家銘.低溫甲醇洗凈化工藝技術進展及應用概況[].江蘇化工，2007(4):13 -17.[2]趙新江,胡志香，低溫甲醇洗裝置在華魯恒升的應用[J].大氨肥2008,31(4)245 -247. .[3]任建新?；瘜W清洗[M]. 蘭州:甘肅科學技術出版社,1993 :214 -215.[4]余存燁.石化設備堿洗與應力腐蝕破裂[J].清洗世界,圖2纏繞式換熱 器清洗后的效果2008 ,24(3),13-18.在清洗過程中也有-些不足之處:由于清洗時[5]張曉軍.低溫甲醇清洗裝置甲醇污染物分析[J].大氮有大量污垢脫落,造成個別排污閥堵死;主要原因是肥,2002 ,25(3) ,188 -189.
