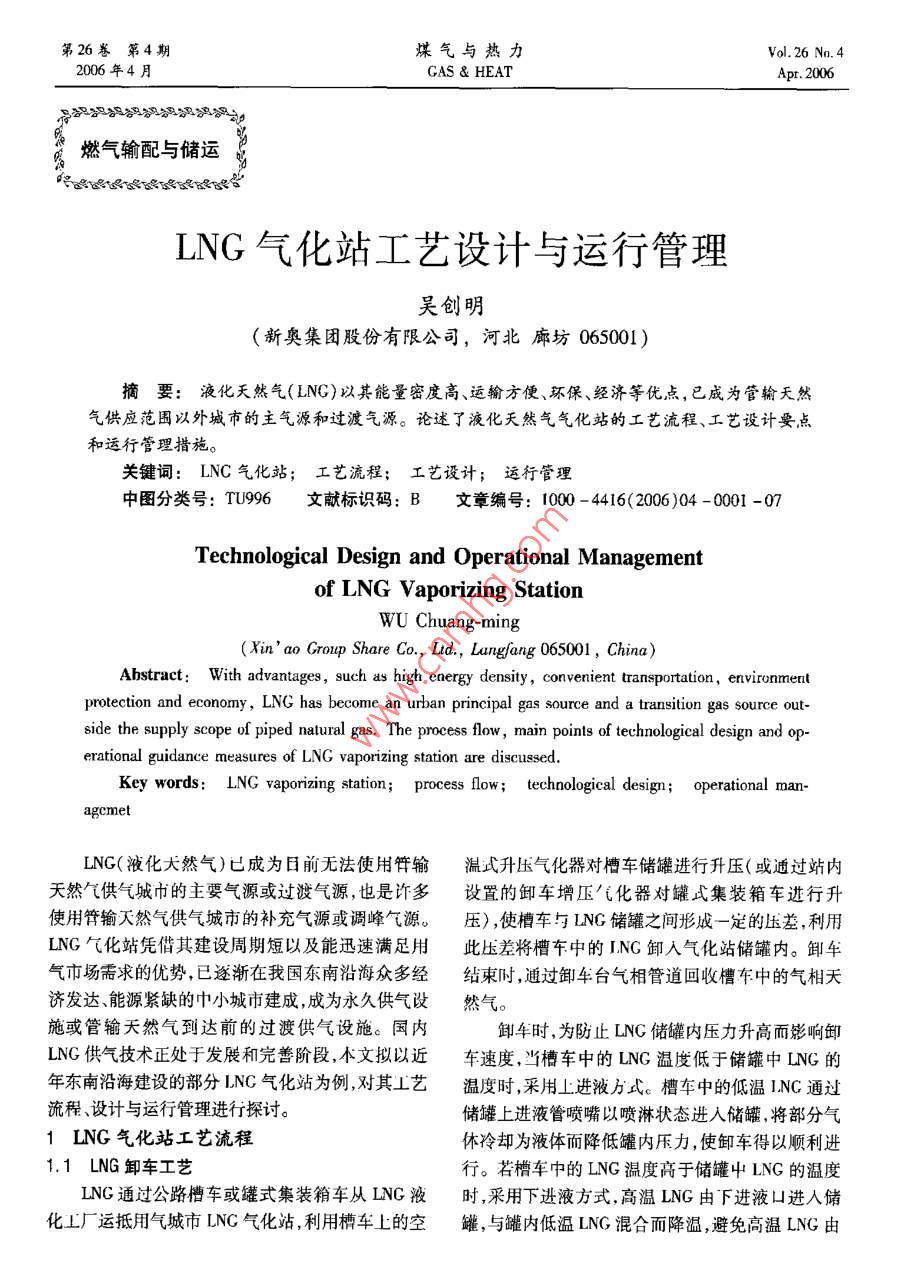

第26卷第4期煤氣與熱力Vol. 26 No. 42006年4月GAS & HEATApr. 2006燃?xì)廨斉渑c儲運LNG氣化站工藝設計與運行管理吳創明(新奧集團股份有限公司，河北廊坊065001)摘要:液化天然氣(LNC)以其能量密度高、 運輸方便、環保、經濟等優點,已成為管輸天然氣供應范圍以外城市的主氣源和過渡氣源。論述了液化天然氣氣化站的工藝流程、工藝設計要點和運行管理措施。關鍵詞: LNC 氣化站;工藝流程; 工藝設計; 運行管理中圖分類號: TU996 .文獻標識碼: B文章編號: 1000 - 4416(2006)04 - 0001 -07Technological Design and Operational Managementof LNG Vaporizing StationWU Chuang-ming(Xin’ao Group Share Co., Lid, Langfang 065001, China)Ahstract: With advantages, such as high energy density ，convenient transpotation, environmentprotection and economy, LNG has become an urban principal gas source and a transition gas source out-side the supply scope of piped natural gas. The process flow , main points of technological design and op-erational guidance measures of LNG vaporizing station are discussed.Key words: LNG vaporizing station; process flow;technological design; operational man-agcmetLNG(液化犬然氣)已成為日前無法使用管輸溫式升壓氣化器對槽車儲罐進行升壓(或通過站內天然氣供氣城市的主要?dú)庠椿蜻^渡氣源,也是許多設置的卸車增壓氣化器對罐式集裝箱車進行升使用管輸天然氣供氣城市的補充氣源或調峰氣源。壓) ,使槽車與LNC儲罐之間形成-定的壓差,利用LNG氣化站憑借其建設周期短以及能迅速滿足用此壓差將槽車中的JING御人氣化站儲罐內。卸車氣市場需求的優勢,已逐漸在我國東南沿海眾多經結束時,通過卸車臺氣相管道回收槽車中的氣相天濟發達、能源緊缺的中小城市建成,成為永久供氣設然氣。施或管輸天然氣到達前的過渡供氣設施。國內卸車時,為防止LNC儲罐內壓力升高而影響卸LNG供氣技術正處于發展和完善階段,本文擬以近車速度，當槽車中的LNG溫度低于儲罐中LNG的年東南沿海建設的部分LNC氣化站為例,對其L藝溫度時,采用上進液方式。槽車中的低溫I.NC通過流程、設計與運行管理進行探討。儲罐上進液管噴嘴以噴淋狀態進入儲罐，將部分氣1 LNG氣化站工藝流程休冷卻為液體而降低罐內壓力,使卸車得以順利進1.1 LNG卸車工藝行。若槽車中的LNG溫度高于儲罐中LNG的溫度LNG通過公路槽車或罐式集裝箱車從LNG液時,采用下進液方式，高溫LNG由下進液口進入儲化工廠運抵用氣城市LNC氣化站,利用槽車上的空罐，與罐內低溫LNG混合而降溫，避免高溫LNG由第4期煤氣與熱力第26卷上進液口進人罐內蒸發而升高罐內壓力導致卸車?yán)?5 C,直接進管網使用。在冬季或雨李,氣化器氣難。實際操作中，出于月前LNG氣源地距用氣城市化效率大大降低,尤其是在寒冷的北方,冬季時氣化較遠，長途運輸?shù)竭_(dá)用氣城市時，槽車內的LNG溫器出口大然氣的溫度(比環境溫度低約10 C)遠低度通常高于氣化站儲罐中LNG的溫度,只能采用下于 0 C而成為低溫天然氣。為防止低溫天然氣直接進液方式。所以除首次充裝LNC時采用上進液方進人城市中壓管網導致管道閥門等設施產生低溫脆式外,正常卸槽車時基本都采用下進液方式。裂,也為防止低溫天然氣密度大而產生過大的供銷為防止卸車時急冷產生較大的溫差應力損壞管差,氣化后的天然氣需再經水浴式犬然氣加熱器將道或影響卸車速度,每次卸車前都應當用儲罐中的其溫度升到10心,然后再送人城市輸配管剛。LNG對卸車管道進行預冷。同時應防止快速開啟通常設置兩組以上空溫式氣化器組，相互切換或關閉閥門使LNG的流速突然改變而產生液擊損使用。當一組使用時間過長,氣化器結霜嚴重,導致壞管道。氣化器氣化效率降低,出口溫度達不到要求時,人工1.2 LNG氣化站流程與儲罐自動增壓.(或自動或定時)切換到另-組使用,個組進行自然①LNG 氣化站流程化霜備用。LNG氣化站的工藝流程見圖1。在自增壓過程中隨著氣態天然氣的不斷流人，BOG加熱器儲罐的壓力不斷升高,當壓力升高到自動增壓調節閥的關閉壓力(比設定的開啟壓力約高10%)時自空溫式”氣化器動增壓閥關閉,增壓過程結束。隨著氣化過程的持LNG糟車. -LNG儲罐}空湛式。水浴式天然 1續進行,當儲罐內壓力又低于增壓閥設定的開啟壓氣化器產氣加熱器力時，自動增壓閥打開,開始新一輪增壓。自增國自增壓氣化器2LNG氣化站工藝設計城市中壓管間一計最 、加吳裝置一-調壓裝置2.1設計決定項目的經濟效益當確定了項日的建設方案后,要采用先進適用圖1城市LNG氣化站工藝流程的LNG供氣流程、安全可靠地向用戶供氣、合理降Fig.1 Proces flow of urban LNC vaporizing station低工程造價、提高項日的經濟效益,關鍵在于工程設②儲罐自動增壓與LNC氣化計”。據西方國家分析,不到建設工程全壽命費用靠壓力推動, LNG從儲罐流向空溫式氣化器,1%的設計費對工程造價的影響度占75%以上,設氣化為氣態天然t后供應用戶。隨著儲罐內LNG計質量對整個建設工程的效益至關重要。的流出，罐內壓力不斷降低,L.NG出罐速度逐漸變影響LNC氣化站造價的主要因素有設備選型慢直至停止。因此,正常供氣操作中必須不斷向儲(根據供氣規模、L藝流程等確定)、總圖設計(總平罐補充氣體,將罐內壓力維持在- -定范圍內,才能使面布置、占地面積、地形地貌、消防要求等)、自控方LNG氣化過程持續下去。儲罐的增壓是利用自動案(主要是儀農選型)。增壓調節閥和自增壓空溫式氣化器實現的。當儲罐通常,工程直接費約占項目總造價的70%,設內壓力低于自動增壓閥的設定開啟值時,自動增壓備費又占工程直接費的48% ~ 50% , 設備費中主要閥打開,儲罐內LNG靠液位差流入自增樂空溫式氣是LNG儲罐的費用。化器(自增壓空溫式氣化器的安裝高度應低于儲罐2.2氣化站設計標準的最低液位)，在自增壓空溫式氣化器中LNG經過至今我國尚無LNG的專用設計標準，在LNG與空氣換熱氣化成氣態天然氣,然后氣態大然氣流氣化站設計時,常采用的設計規范為:GB 50028- 93人儲罐內,將儲罐內壓力升至所需的工作壓力。利《城鎮燃?xì)庠O(shè)計規范》(2002年版)、GBJ 16- -87《建用該壓力將儲罐內LNG送至空溫式氣化器氣化,然筑設計防火規范》(2001年版)、CB 50183- -2004后對氣化后的天然氣進行調壓(通常調至0.4《石油天然氣工程設計防火規范》、美因NFPA- -59AMPa)、計量加臭后,送人城市中壓輸配管網為用戶《液化天然 氣生產、儲存和裝卸標準》。其中CB供氣。在夏季空溫式氣化器大然氣出口溫度可達50183- 2004(石 油天然氣工程設計防火規范》是由第4期吳創明:LNG氣化站工藝設計與運行管理第26卷中石油參照和套用美國NFPA- -59A標準起草的,許要具有良好的低溫韌性，因此內罐材料采用多內容和數據來自NFPA- -59A標準。由于NF-0Cr18Ni9 ,相當于ASME(美國機械工程師協會)標PA- -59A 標準消防要求高,導致工程造價高，目前準的304。難以在國內實施。H前因內LNG氣化站設計基本根據內罐的計算壓力和所選材料,內罐的計算參照GB 50028- -93《 城鎮燃?xì)庠O(shè)計規范》(2002年厚度和設計厚度分別為11.1 mm和12.0 mm。作版)設計,實踐證明安全可行。為常溫外壓容器,外罐材料選用低合金容器鋼2.3 LNG 儲罐的設計16MnR ,其設計厚度為10. 0 mm。儲罐是LNG氣化站的主要設備,占有較大的造2.3.4接管設計價比例,應高度重視儲罐設計。開設在儲罐內罐上的接管口有:上進液口、下進2.3.1 LNG 儲罐結構設計液口、出液口、氣相口、測滿口、上液位計口、下液位LNG儲罐按結構形式可分為地下儲罐、地上金計口、工藝人孔8個接管口。內罐上的接管材質都屬儲罐和金屬/預應力混凝土儲罐3類。地上LNG為0CrI8Ni9。儲罐又分為金屬子母儲罐和金屬單罐2種。金屬子為便于定期測量真空度和抽真空,在外罐下封母儲罐是由3只以上子罐并列組裝在一個大型母罐頭上開沒有抽真空口(抽完真空后該管口被封閉)。(即外罐)之中，子罐通常為立式圓筒形,母罐為立為防止真空失效和內罐介質漏人外罐,在外罐上封式平底拱蓋圓簡形。子母罐多用于天然氣液化工頭設置防爆裝置。廠。城市ING氣化站的儲罐通常采用立式雙層金2.3.5液位測 量裝置設計屬單罐,其內部結構類似于直立的暖瓶，內罐支撐于為防止儲罐內LNG充裝過量或運行中罐內外罐上,內外罐之間是真空粉末絕熱層。儲罐容積LNG太少危及儲罐和工藝系統安全,在儲罐上分別有50m3和100 m' ,多采用100 m'儲罐。設置測滿口與差樂式液位計兩套獨立液位測量裝對于100m’立式儲罐,其內罐內徑為3000置!4]，其靈敏度可靠性對LNG儲罐的安全至關重mm,外罐內徑為3200mn,罐體加支座總高度為要。在向儲罐充裝LNG時,通過差壓式液位計所顯17 100 mm ,儲罐幾何容積為105. 28 m'。示的靜壓力讀數,可從靜壓力與充裝質量對照表上2.3.2設計壓力 與計算壓力的確定直觀方便地讀出罐內LNC的液面高度、體積和質目前絕大部分100m'立式LNG儲罐的最高工上量。當達到充裝上限時，LNG液體會從測滿口溢作壓力為0.8 MPa。按照GB 150- -1998<《 鋼制壓力出,提醒操作人員手動切斷進料。儲罐自控系統還容器》的規定，當儲罐的最高工作壓力為0.8 MPa設有高限報警(充裝量為罐容的85%)、緊急切斷時,可取設計壓力為0.84 MPa。儲罐的充裝系數為(充裝量為罐容的95% )、低限報警(剩余LNG量為0.95 ,內罐充裝1NG后的液柱凈壓力為0. 062 MPa,罐容的10% )。內外罐之間絕對壓力為5 Pa,則內罐的計算壓力為2.3.6絕熱層設計1.01 MPa。LNG儲罐的絕熱層有以下3種形式:外罐的主要作用是以吊掛式或支撐式固定內罐①高真空多層纏繞式絕熱層。多用于LNG與絕熱材料，同時與內罐形成高真空絕熱層。作用槽車和罐式集裝箱車。在外罐上的荷載主要為內罐和介質的重力荷載以及②正壓堆積絕熱層。這種絕熱方式是將絕熱絕熱層的真空負壓。所以外罐為外壓容器,設計壓材料堆積在內外罐之間的夾層中,夾層通氮?dú)?通常力為-0.1 MPa。絕熱層較厚。廣泛應用于大中型LNG儲罐和儲槽,2.3.3 100 m' LNG儲罐的選材例如立式金屬LNG子母儲罐。正常操作時LNG儲罐的工作溫度為-162.3③真空粉末絕熱層。 常用的單罐公稱容積為C ,第一次投用前要用- 196 C的液氮對儲罐進行100m'和50m3的圓筒形雙金屬LNG儲罐通常采預冷[2.3] ,則儲罐的設計溫度為-196 C。內罐既要用這種絕熱方式。在LNC儲罐內外罐之間的夾層承受介質的工作壓力,又要承受LNG的低溫,要求中填充粉末(珠光砂),然后將該夾層抽成高真空。內罐材料必須具有良好的低溫綜合機械性能，尤其通常用燕發率來衡量儲罐的絕熱性能。目前國產第4期煤氣與熱力第26卷LNG儲罐的H靜態蒸發率體積分?jǐn)?shù)≤0.3%。2.5.4空溫式氣化器2.3.7 LNG 儲罐總?cè)萘靠諟厥綒饣魇荓NG氣化站向城市供氣的主儲罐總?cè)萘客ǔ０磧Υ? d高峰月平均口用氣要 氣化設施。氣化器的氣化能力按高峰小時用氣量量確定。同時還應考慮氣源點的個數、氣源廠檢修確定,并留有一定的余量,通常按高峰小時用氣量的時間氣源運輸周期、用戶用氣波動情況等因素。對1.3~1.5倍確定。單臺氣化器的氣化能力按2000氣源的要求是不少于2個供氣點。若只有1個供氣m?/b計算,2~4臺為-組,設計上配置2~3組,相點,則儲罐總?cè)萘窟€要考慮氣源廠檢修時能保證正互切換使用。常供氣。2.5.5水浴式天然氣加熱器2.4 BOG 緩沖罐當環境溫度較低,空溫式氣化器出口氣態天然對于調峰型LNG氣化站,為了回收非調峰期接氣溫度低于 5 C時，在空溫式氣化器后串聯水浴式卸槽車的余氣和儲罐中的BOG(BoilOffGas,蒸發天然氣加熱器,對氣化后的天然氣進行加熱5.61。氣體),或?qū)τ谔烊粴饣鞖庹緸榱司鶆蚧鞖?常在加熱器的加熱能力按高峰小時用氣量的1.3~1.5BOG加熱器的出口增設B0C緩沖罐，其容量按回倍確定。收槽車余氣量設置。2.5.6安全放散氣體( EAG)加熱器2.5氣化器 、加熱器選型設計LNG是以甲烷為主的液態混合物,常壓下的沸2.5.1儲罐增壓氣化器點溫度為-161.5 C,常壓下儲存溫度為- 162.3按100m3的LNG儲罐裝滿90 m'的LNG后，C ,密度約430 kg/m'。當LNG氣化為氣態天然氣在30min內將10m3氣相空間的壓力由卸車狀態時,其臨界浮力溫度為-107 C。當氣態天然氣溫的0.4MPa升壓至工作狀態的0.6MPa進行計算。度高于-107 C時,氣態天然氣比空氣輕,將從泄漏據計算結果,每臺儲罐選用1臺氣化量為200 m'/h處上:升飄走。當氣態犬然氣溫度低于- 107 C時，的空溫式氣化器為儲罐增壓，LNG進增壓氣化器的氣態天然氣比空氣重,低溫氣態天然氣會向下積聚，溫度為-162.3心,氣態天然氣出增壓氣化器的溫與空氣形成可燃性爆炸物。為了防止安全閥放空的度為-145 C。低溫氣態天然氣向下積聚形成爆炸性混合物，設置設計多采用1臺LNG儲罐帶1臺增壓氣化器。1 臺空溫式安全放散氣體加熱器,放散氣體先通過也多臺儲罐共用1臺或1組氣化器增壓，通過閥該加熱器加熱,使其密度小于空氣，然后再引人高空門切換，可簡化流程,減少設備，降低造價。放散。2.5.2卸車增壓氣化器EAG空溫式加熱器設備能力按100 m'儲罐的由于LNG集裝箱罐車上不配備增壓裝置,因此最大安全放散量進行計算。經計算, 100 m3儲罐的站內設置氣化量為300 m/h的卸車增壓氣化器,將安全放散量為500 m/h,設計中選擇氣化量為500罐車壓力增至0.6 MPa。LNG進氣化器溫度為m'/h的空溫式加熱器1臺。進加熱器氣體溫度取- 162.3 C ,氣態天然氣出氣化器溫度為-145 C。- 145 C ,出加熱器氣體溫度取-15 C。2.5.3 BOG 加熱器對于南方不設EAG加熱裝置的LNG氣化站，由于站內BOG發生量最大的是回收槽車卸車為了防止安全閥起跳后放出的低溫LNG氣液混合后的氣相天然氣,故BOC空溫式加熱器的設計能力物冷灼傷操作人員，應將單個安全閥放散管和儲罐按此進行計算,回收槽車卸車后的氣相天然氣的時放散管接人集中放散總管放散。間按30 min計。以1臺40 m3的槽車壓力從0.62.6 調壓、計量與加臭裝置MPa降至0.3MPa為例,計算出所需BOC空溫式氣根據LNG氣化站的規模選擇調壓裝置。通?；鞯哪芰?40 m'/h。一般根據氣化站可同時設置2路調壓裝置,調壓器選用帶指揮器、超壓切斷接卸槽車的數量選用BOG空溫式加熱器。通常的自力式調壓器。BOG加熱器的加熱能力為500~1 000 m/h。在冬計量采用渦輪流量計。加臭劑采用四氫噻吩，季使用水浴武天然氣加熱器時，將BOG用作熱水鍋加臭以隔膜式計量泵為動力,根據流量信號將加臭爐的燃料，其余季節送人城市輸配管網。劑注人燃?xì)夤艿乐?。?期吳創明:LNG氣化站工藝設計與運行管理第26卷2.7閥門與管材管件選型設計④LNG 儲罐的液位、壓力與報警聯鎖;2.7.1閥門選型設計⑤BOG 加熱器壓力;工藝系統閥門應滿足輸送LNG的壓力和流量⑥調壓器后壓力;要求,同時必須具備耐- 196 C的低溫性能。常用⑦出站流量;的LNC閥門主要有增壓調節閥、減壓調節閥、緊急⑧加臭機(自帶儀表控制)。切斷閥、低溫截止閥、安全閥、止回閥等。閥門材料2.9 消防設計為0Cr18Ni9。LNG氣化站的消防設計根據GB 50028- 93《城2.7.2管材 、管件、法蘭選型設計鎮燃?xì)庠O(shè)計規范》(2002年版)LPG部分進行。在①介質溫度≤-20C的管道采用輸送流體LNG儲罐周圍設置圍堰區,以保證將儲罐發生事故用不銹鋼無縫鋼管(GB/T 14976- 2002),材質為時對 周圍設施造成的危害降低到最小程度。在0Cr18Ni9。管件均采用材質為0Cr18Ni9的無縫沖LNG儲罐上設置噴淋系統,噴淋強度為0.15 L(s壓管件(GB/T 12459- 90)。 法蘭采用凹凸面長頸●m2),噴淋用水量按著火儲罐的全表面積計算，距對焊鋼制管法蘭(HG 20592- 97), 其材質為著 火儲罐直徑1. 5倍范圍內的相鄰儲罐按其表面積0Cr18Ni9。法蘭密封墊片采用金屬纏繞式墊片,材的 50%計算。水槍用水量按GB] 16--87<建筑設計質為0Crl8Ni9。緊固件采用專用雙頭螺柱、螺母，防火規范》(2001年版)和GB 50028- 93《城鎮燃?xì)獠馁|(zhì)為0Cr18Ni9。設計規范》(2002年版)選取。②介質溫度> - 20 C的工藝管道,當公稱直 3運行管理徑≤200 mm時,采用輸送流體用無縫鋼管(CB/T 3.1 運行基本要求8163- 1999),材質為20號鋼;當公稱直徑> 200LNG氣化站運行的基本要求是:①防止LNG和mm時采用焊接鋼管( GB/T 3041- 2001),材質為氣態天然氣泄漏從而與空 氣形成爆炸性混合物。②Q235B。管件均采用材質為20號鋼的無縫沖壓管消除引發燃燒、爆炸的基本條件,按規范要求對件(GB/T 12459- 90)。 法蘭采用凸面帶頸對煤鋼LNG工藝系統與設備進行消防保護。③防止LNG制管法蘭(HG 20592- 97),材質為20號倒。法蘭設備超壓和超壓排放。④防止LNG的低溫特性和密封墊片采用柔性石墨復合墊片(HC 20629- 97)。巨大的溫 差對工藝系統的危害及對操作人員的冷灼LNG工藝管道安裝除必要的法蘭連接外，均采傷。用焊接連接。低溫T藝管道用聚氨酯絕熱管托和復3.2工藝系統預冷合聚乙烯絕熱管殼進行絕熱。碳素鋼工藝管道作防在LNG氣化站竣工后正式投運前,應使用液氮腐處理。對低溫系統中的設備和上藝管道進行十燥、預冷、惰2.7.3冷收縮問題化和鈍化。預冷時利用液氮槽車閥門的開啟度來控LNG管道通常采用奧氏體不銹鋼管,材質為制管道或設備的冷卻速率≤1 C/min。管道或設備0Cr18NI9 ,雖然其具有優異的低溫機械性能,但冷收溫度每降低20C,停止預冷,檢查系統氣密性和管縮率高達0.003。站區LNC管道在常溫下安裝,在道與設備的位移。預冷結束后用LNG儲罐內殘留低溫下運行,前后溫差高達180 C ,存在著較大的冷的液氮?dú)饣蟠祾摺⒅脫Q常溫設備及管道,最后用收縮量和溫差應力,通常采用“門形”補償裝置補償LNG將儲罐中的液氮骨換出來,就可正式充裝LNG工藝管道的冷收縮。進行供氣。2.8 工藝控制點的設置3.3運行管理 與安全保護LNG氣化站的工藝控制系統包括站內工藝裝3.3.1 LNG 儲罐的壓力控制置的運行參數采集和自動控制、遠程控制、聯鎖控制正常運行中,必須將LNG儲罐的操作壓力控制和越限報警?？刂泣c(diǎn)的設胃包括以下內容:在允許的范圍內。華南地區LNG儲罐的正常工作①卸車進液總管壓力 ;壓力范圍為0.3 ~0.7 MPa,罐內壓力低于設定值②空溫式氣化器 出氣管壓力與溫度;時,可利用自增壓氣化器和自增壓閥對儲罐進行增③水浴式天然氣加熱 器出氣管壓力與溫度;壓。增壓下限由自增壓閥開啟壓力確定,增壓上限第4期煤氣與熱力第26卷由白增壓閥的自動關閉壓力確定,其值通常比設定后充注的LNG密度不同。的自增壓閥開啟壓力約高15%。例如:當LNG用作要防止LNG產生翻滾引發事故,必須防止儲罐城市燃?xì)庵鳉庠磿r,若自增壓閥的開啟壓力設定為內的LNG出現分層,常采用如下F措施。0.6 MPa,自增壓閥的關閉壓力約為0. 69 MPa,儲罐①將不同氣源的LNC分開儲存,避免因密度的增壓值為0. 09 MPa.差引起I.NG分層。儲罐的最高工作壓力由設置在儲罐低溫氣相管②為防止先后注人儲罐中的LNG產生密度道上的自動減壓調節閥的定壓值(前壓)限定。當差,采取以下充注方法:儲罐最高工作壓力達到減壓調節閥設定開啟值時，a.槽車中的LNG與儲罐中的LNC密度相近時減壓閥自動開啟卸壓，以保護儲罐安全。為保證增從儲罐的 下進液口充注;壓閥和減壓閥工作時互不干擾,增壓閥的關閉壓力b.槽車中的輕質LNG允注到重質LNG儲罐中與減壓閥的開啟壓力不能重疊,應保證0.05 MPa以時從儲罐的下進液口充注;上的壓力差?？紤]兩閥的制造精度,合適的壓力差c.槽車中的重質LNG充注到輕質LNG儲罐中應在設備調試中確定。時,從儲罐的上進液口充注。3.3.2 LNG 儲罐的超壓保護③儲罐中的進 液管使用混合噴嘴和多孔管,LNG在儲存過程中會由于儲罐的“環境漏熱”可使新充注的LNG與原有LNG充分混合，從而避而緩慢蒸發(日靜態蒸發率體積分?jǐn)?shù)≤0.3%),導免分層。致儲罐的壓力逐步升高,最終危及儲罐安全。為保④對長期儲存的LNG,采取定期倒罐的方式證儲罐安全運行,設計上采用儲罐減壓調節閥、壓力防止其因靜止而分層。報警手動放散、安全閥起跳三級安全保護措施來進3.3.4運行監控與安全保護行儲罐的超壓保護。①LNG儲罐高、低液位緊急切斷。在每臺其保護順序?yàn)?當儲罐壓力上升到堿壓調節閥LNG儲罐的進液管和出液管上均裝設氣動緊急切設定開啟值時,減壓調節閥自動打開泄放氣態天然斷閥,在緊急情況下,可在卸車臺、儲罐區、控制室緊氣;當減壓調節閥失靈,罐內壓力繼續上升,達到壓急切斷進出液管路。在進液管緊急切斷閥的進出口力報警值時,壓力報警,手動放散卸壓;當減壓調節管路和出液管緊急切斷閥的出口管路上分別安裝管閥失靈且手動放散未開啟時,安全閥起跳卸壓，保證道安全閥,用于緊急切晰閥關閉后管道泄壓。LNG儲罐的運行安全。對于最大工作壓力為0. 80②氣化器后溫度超限報警 ,聯鎖關斷氣化器MPa的LNG儲罐,設計壓力為0.84 MPa,減壓調節進液管。重點是對氣化器出口氣體溫度進行檢測、閥的設定開啟壓力為0. 76 MPa,儲罐報警壓力為0.報警和聯鎖。正常操作時,當達到額定負荷時氣化78 MPa,安全閥開啟壓力為0. 80 MPa,安全閥排放器的氣體出口溫度比環境溫度低10 C。當氣化器.壓力為0.88 MPa。結霜過多或發生故障時,通過溫度檢測超限報警、聯3.3.3 LNG 的翻滾與預防鎖關斷氣化器進液管實現對氣化器的控制。LNG在儲存過程中可能出現分層而州起翻滾，③在LNG工藝裝置區設天然氣泄漏濃度探致使LNG大量蒸發導致儲罐壓力迅速升高而超過測器。當其濃度超越報警限值時發出聲、光報警信設計壓力7,如果不能及時放散卸壓,將嚴重危及號,并可在控制室迅速關閉進、出口電動閥。儲罐的安全。④選擇超壓切斷式調壓器 。調壓器出口壓力大量研究證明，由于以下原因小起LNG出現分超壓時，自動切換。調壓器后設安全放散閥,超壓后層而導致翻滾:安全放散。①儲罐中先后充注的LNG產地不同、組分不⑤天然氣出站管路均設電動閥,可在控制室同而導致密度不同。迅速切斷。②先后充注的LNG溫度不同而導致密度不⑥出站閥后 壓力高出設定報警壓力時聲光報同。警。③先充注的LNG由于輕組分甲烷的蒸發與⑦緊急情況時 ,可遠程關閉出站電動閥。第4期吳創明:LNG氣化站工藝設計與運行管理第26卷4結語力,2004 ,24(5):279 -282.①操作中應優先采用增壓調節閥的白動開關[2]匯金華 .金穎,馮春強液化犬然氣在城市燃?xì)獾膽?yīng)用[J].煤氣與熱力,2003 ,23(1):53 -54.57.功能實現儲罐的自動增壓。若自增壓閥關閉不嚴，[3] 沈惠康.液化天然氣的工藝與設備[J].煤氣與熱力,增壓結束時必須將增壓氣化器進液管根閥關閉。1996,16<6) :25 -28.②LNG 儲罐的工作壓力設計壓力、計算壓[4]顧安忠， 魯雪生，汪榮順,等液化天然氣技術M]. .力分別有不同的定義和特定用途,不能將計算壓力北京:機械工業出版社,2003.誤作為設計壓力,以免錯設儲罐安全閥開啟壓力。[5]劉新領. 液化天然氣供氣站的建設[J].煤氣與熱力,③采用儲罐減壓調節閥、壓力報警手動放散、2002 .22(1):35 -36.安全閥起跳二級安全牿施保護儲罐時,其壓力設定[6]徐正康，吳洪松.液化天然氣在燃?xì)釺業巾的應用由低到高依次為:減壓調節閥定壓值、壓力報警定壓[J].煤氣與熱力，1998 ,18(5):27 -29.值、安全閥定壓值。[7]周偉國 ,阮應君,藤記穎.液化天然氣儲蝶中的翻滾現象及預防楷施[J].煤氣與熱力,2002,22(4) :294 -④在滿足LNG儲罐整體運輸與吊裝要求的296.前提下,提高單罐公稱容積、減少儲罐數量、簡化工藝管路和減少低溫儀表與閥門數量,是合理降低作者簡介:關創明(1953- )， 男，陜西西安人，LNC氣化站造價的有效措施。高級工程師，學士，長期從事石油化工和⑤為促進LNG的安全利用,應盡快頒布先進城市燃?xì)夤こ淘O(shè)計、技術腎理與經營管理工適用符合國情的LNC設計規范。作。電話:(0316)>6079828參考文獻:E - mail: wecming3996@ sina. com[1] 吳創明.城市天然氣輸配方案的選擇[J].煤氣與熱收稿日期:2005 -05-31會訊●天津舉行供熱系統水質及防腐技術規程研討會為了加強天津市供熱系統水質的管理以及提高供熱系統防腐技術的水平,天津市供熱辦公室和天津市建筑學會建筑熱能動力專業委員會組織召開了供熱系統水質及防腐技術規程研討會。會上,來自北京的有關專家介紹了北京市率先在這方面取得的技術與經驗。北京市地方標準DBJ 01- -619- -2004《 供熱采暖系統水質及防腐技術規程》經北京市規劃委員會和北京市市政管理委員會批準,于2004年12月15日發布實施。與會專家認為,該規程規范了供熱水質、水處理、防腐設計和運行管理等問題，對于減輕水質污染造成的設備腐蝕,推動供熱體制改革和供熱計量收費,加快建筑節能,建設節約型社會有重要的意義。與會專家還結合天津市的具體情況，就北京市供熱系統水質及防腐技術的經驗進行了認真的討論,提出要借鑒北京市的技術與經驗,盡快研究出天津市供熱系統水質問題的解決措施。天津市供熱辦公室規劃技術處處長崔可榮同志出席了會議,并提出要組織天津市各供熱單位有關人員學習北京市在供熱水質處理與防腐技術方面的經驗。(本刊通訊員供稿)
