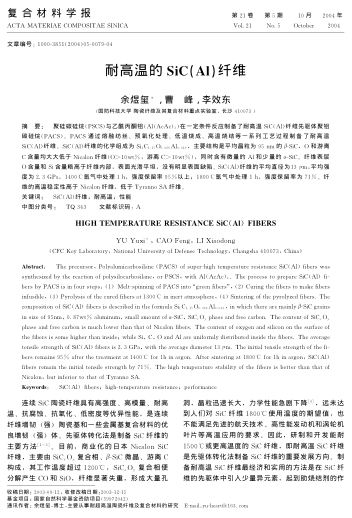

聚硅碳硅烷(PSCS)與乙酰丙酮鋁(Al(AcAc)3)在一定條件反應制備了耐高溫SiC(Al)纖維先驅(qū)體聚鋁碳硅烷(PACS).PACS通過熔融紡絲、預氧化處理、低溫燒成、高溫燒結(jié)等一系列工藝過程制備了耐高溫SiC(Al)纖維.SiC(Al)纖維的化學組成為Si1C1.15O0.026Al0.013,主要結(jié)構(gòu)是平均晶粒為95 nm的β-SiC,O和游離C含量均大大低于Nicalon纖維(O>10wt%,游離C>10wt%),同時含有微量的Al和少量的α-SiC.纖維表層O含量和Si含量略高于纖維內(nèi)部,表面光滑平坦,沒有明顯表面缺陷. SiC(Al)纖維的平均直徑為13 μm,平均強度為2.3 GPa,1400℃氬氣中處理1 h,強度保留率95%以上;1800℃氬氣中處理1 h,強度保留率為71%.纖維的高溫穩(wěn)定性高于Nicalon纖維,低于Tyranno SA纖維.
