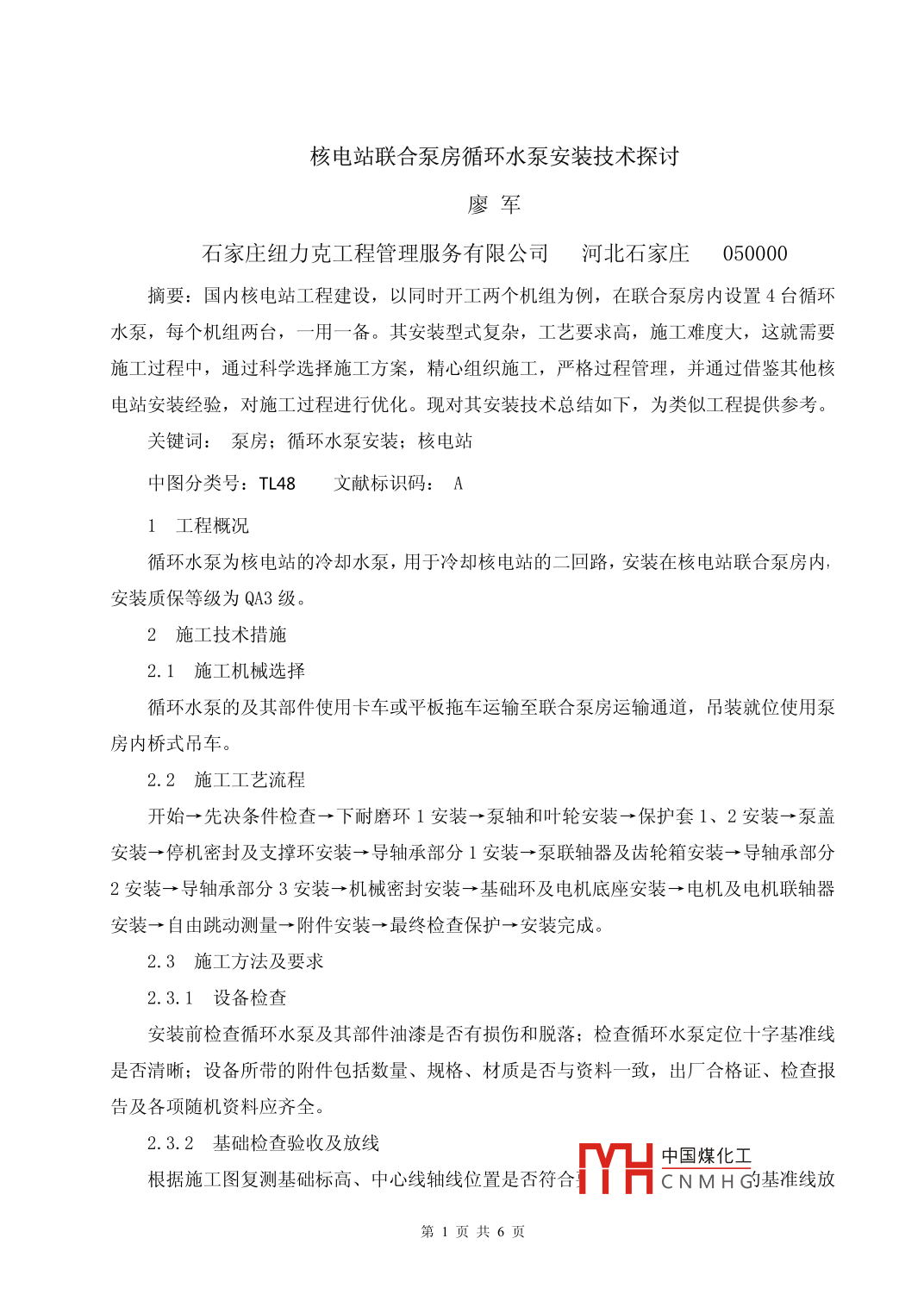

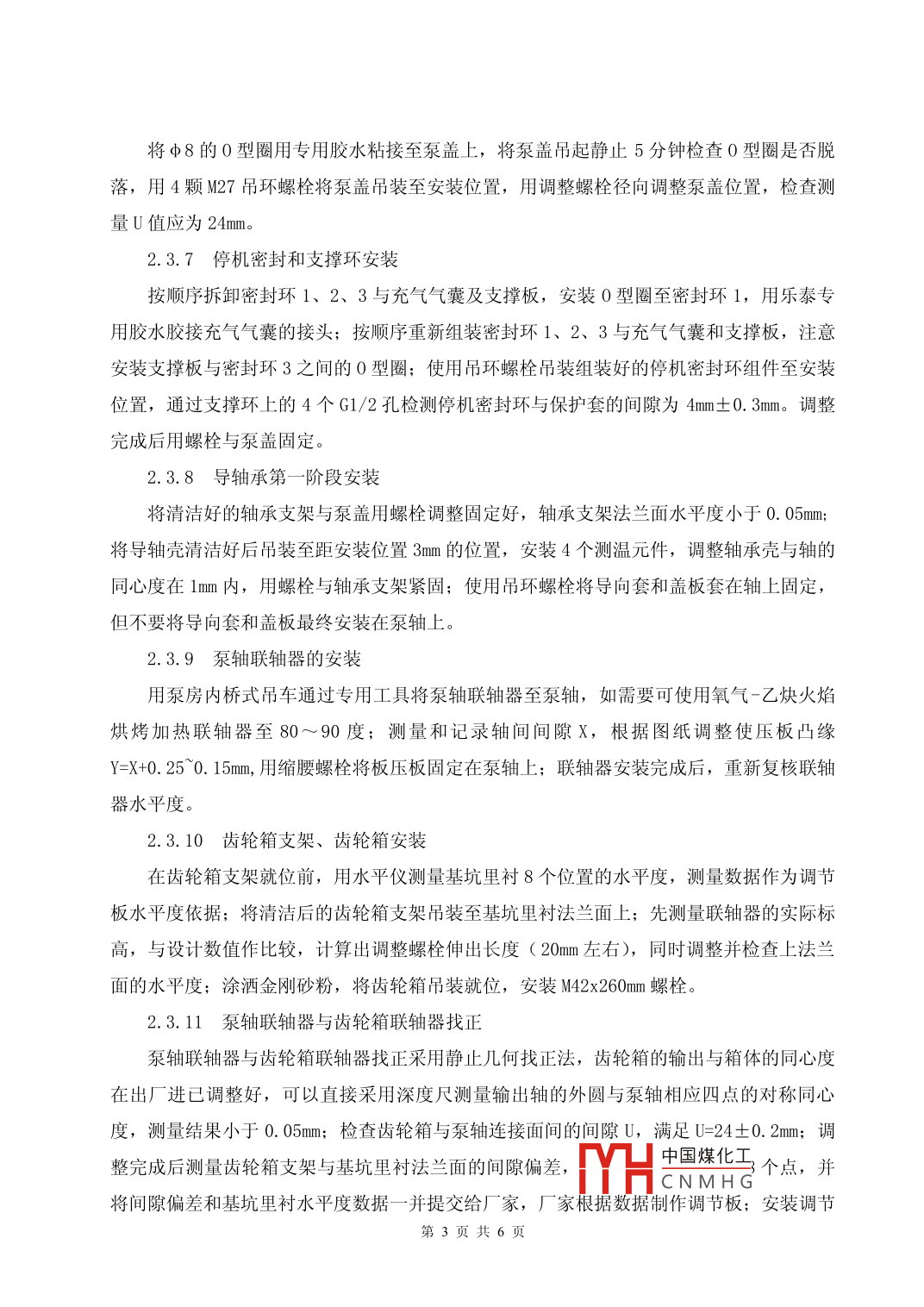

核電站聯合泵房循環水泵安裝技術探討廖軍石家莊紐力克工程管理服務有限公司河北石家莊050000摘要:國內核電站工程建設，以同時開工兩個機組為例，在聯合泵房內設置4臺循環水泵，每個機組兩臺，一-用一備。其安裝型式復雜，工藝要求高，施工難度大，這就需要施工過程中，通過科學選擇施工方案，精心組織施工，嚴格過程管理，并通過借鑒其他核電站安裝經驗，對施工過程進行優化?，F(xiàn)對其安裝技術總結如下，為類似工程提供參考。關鍵詞:泵房; 循環水泵安裝;核電站中圖分類號: TL48文獻標識碼: A1 工程概況循環水泵為核電站的冷卻水泵，用于冷卻核電站的二回路，安裝在核電站聯合泵房內，安裝質保等級為QA3級。2施工技術措施2.1施工機械選擇循環水泵的及其部件使用卡車或平板拖車運輸至聯合泵房運輸通道，吊裝就位使用泵房內橋式吊車。2.2 施工工藝流程開始→先決條件檢查→下耐磨環1安裝→泵軸和葉輪安裝→保護套1、2安裝→泵蓋安裝→停機密封及支撐環安裝→導軸承部分1安裝→泵聯軸器及齒輪箱安裝→導軸承部分2安裝→導軸承部分3安裝→機械密封安裝→基礎環及電機底座安裝→電機及電機聯軸器安裝→自由跳動測量→附件安裝-→最終檢查保護→安裝完成。2.3 施工方法及要求.2.3.1設備檢查安裝前檢查循環水泵及其部件油漆是否有損傷和脫落;檢查循環水泵定位十字基準線是否清晰;設備所帶的附件包括數量、規格、材質是否與資料- -致，出廠合格證、檢查報告及各項隨機資料應齊全。2.3.2 基礎檢查驗收及放線中國煤化工根據施工圖復測基礎標高、中心線軸線位置是否符合MYHCNMH的基準線放第1頁共6頁出安裝中心線、標高和安裝方位線。作為設備基準線的基準點，保留至安裝驗收合格后才能拆除。2.3.3 下耐磨環1安裝先決條件檢查符合條件后，開始下耐磨環1安裝。吊裝前用丙酮清潔下支撐環法蘭面及下耐磨環1表面油污，然后將4根導向桿裝配在下支撐環法蘭面上，并在下耐磨環1側面涂二硫化鉬干粉潤滑;使用4顆M12吊環螺栓將下耐磨環1吊裝至下支撐環法蘭面上，下耐磨環1的4個缺口其中一一個必須對準0W線位置，調整完成后，在螺栓上涂好螺紋緊固膠，緊固完成。2.3.4泵軸和葉輪安裝使用泵房內橋式吊車通過專用工具將葉輪吊裝至安裝位置，選用簡易平尺配框式水平儀進行調整，調整精度保證在0.4m/m內;在下耐磨環底部通過增減墊片調整葉輪水平度，單邊1. 8士0.2mm,保證葉輪同心，將葉輪鎖緊到下耐磨環1上。泵軸吊裝前在泵軸與葉輪接觸面涂灑金剛砂涂粉，增大泵軸與葉輪間的摩擦力。通過專用工具將泵軸吊裝就位，用超級螺栓將泵軸固定,注意此時僅需用4顆超級螺栓進行定位，不要求全部擰緊?，F(xiàn)場準備氧氣-乙炔火焰烘烤聯軸器至80~90度，用泵房內橋式吊車將聯軸器吊裝至指定位置，用紅外線測溫儀檢測聯軸器內壁溫度，達到允許溫度后迅速套下，冷卻后測量聯軸器水平度，按力矩值將16顆超級螺栓全部擰緊，最終聯軸器水平度在0.05mn/m內，驗收合格后拆除聯軸器。用縮腰螺栓和超級螺栓機械張緊器連接泵軸及葉輪，在擰緊過程中，要在泵軸上用水平儀監測泵軸的水平度，保證水平度不變。2.3.5安裝保護套1、2安裝保護套2前將16顆超級螺栓和保護套2內壁涂抹黃油，再將0型圈用專用膠水粘接后套入。吊裝保護套2至安裝位置，就位后將8顆M12x30內六角螺釘擰緊，安裝時注意加密封墊片。安裝保護套1前先安裝2顆M12x146導向桿，并在保護套2.上的M12螺栓孔附近和軸上涂硅膠封填劑。用分半夾箍夾緊保護套1吊裝就位，就位過程中可使用木錘或橡皮錘調整，最后用硅密封保護套端面。保護套1、2完成后,用專用工裝通過G1/4孔對保護套進行密封性試驗，實驗壓力0. 5中國煤化工Bar,如無泄露封閉G1/4孔，點焊M12螺栓。MHCNMH G2.3.6泵蓋安裝第2頁共6頁將φ8的0型圈用專用膠水粘接至泵蓋上，將泵蓋吊起靜止5分鐘檢查0型圈是否脫落，用4顆M27吊環螺栓將泵蓋吊裝至安裝位置，用調整螺栓徑向調整泵蓋位置，檢查測量U值應為24mm。2.3.7停機密封和支撐環安裝按順序拆卸密封環1、2、3與充氣氣囊及支撐板，安裝0型圈至密封環1，用樂泰專用膠水膠接充氣氣囊的接頭;按順序重新組裝密封環1、2、3與充氣氣囊和支撐板，注意安裝支撐板與密封環3之間的0型圈;使用吊環螺栓吊裝組裝好的停機密封環組件至安裝位置，通過支撐環.上的4個G1/2孔檢測停機密封環與保護套的間隙為4mm土 0.3mm。調整完成后用螺栓與泵蓋固定。2.3.8導軸承第- -階段安裝將清潔好的軸承支架與泵蓋用螺栓調整固定好，軸承支架法蘭面水平度小于0.05mm;將導軸殼清潔好后吊裝至距安裝位置3mm的位置，安裝4個測溫元件，調整軸承殼與軸的同心度在1mm內，用螺栓與軸承支架緊固;使用吊環螺栓將導向套和蓋板套在軸.上固定，但不要將導向套和蓋板最終安裝在泵軸上。2.3.9泵軸聯軸 器的安裝用泵房內橋式吊車通過專用工具將泵軸聯軸器至泵軸，如需要可使用氧氣-乙炔火焰烘烤加熱聯軸器至80~90度;測量和記錄軸間間隙X，根據圖紙調整使壓板凸緣Y=X+0.25~0.15mm,用縮腰螺栓將板壓板固定在泵軸.上;聯軸器安裝完成后，重新復核聯軸器水平度。2.3. 10齒輪箱支架、 齒輪箱安裝在齒輪箱支架就位前，用水平儀測量基坑里襯8個位置的水平度，測量數據作為調節板水平度依據;將清潔后的齒輪箱支架吊裝至基坑里襯法蘭面上;先測量聯軸器的實際標高，與設計數值作比較，計算出調整螺栓伸出長度(20mm左右)，同時調整并檢查上法蘭面的水平度;涂灑金剛砂粉，將齒輪箱吊裝就位，安裝M42x260mm螺栓。2.3.11泵軸聯軸器與齒輪箱聯軸器找正泵軸聯軸器與齒輪箱聯軸器找正采用靜止幾何找正法，齒輪箱的輸出與箱體的同心度在出廠進已調整好，可以直接采用深度尺測量輸出軸的外圓與泵軸相應四點的對稱同心度，測量結果小于0.05mm;檢查齒輪箱與泵軸連接面間的間隙U，滿足U=24士0.2mm;調整完成后測量齒輪箱支架與基坑里襯法蘭面的間隙偏差，中國煤化工個點，并MHCNM HG將間隙偏差和基坑里襯水平度數據一并提交給廠家，廠家根據數據制作調節板;安裝調節第3頁共6頁板前復測齒輪箱對泵軸的同心度和水平度;檢查合格后，將M52縮腰螺栓按規定的力矩值擰緊;將與齒輪箱固定在--起的齒輪箱支架吊裝至調節板，通過螺栓與基坑里襯固定并打定位銷。2.3.12導軸承第 二階段安裝將導軸承滑轉子安裝至泵軸，將固定環通過螺栓固定在泵軸上。2.3.13導軸承第 三階段安裝安裝軸承導瓦、導瓦制動塊和防護罩，測量軸頸瓦直徑間隙，為0. 28~0. 424mm;將帶有固定裝置的油位傳感器罐安裝于軸承支架.上，注意液位計方向為OW線方向;調整并將其連接至軸承殼;安裝軸承蓋至安裝位置。2.3. 14 機械密封環的安裝.將機械密封環解體清洗，涂抹封填劑后重新組裝好;將密封保持架螺栓擰在最底端，保持密封保持架與彈簧座在25mm,機械密封通過密封保持架自動調節彈簧的壓縮量;用專用工具將機械密封安裝在指定位置。2.3. 15基礎板及電機底座安裝用丙酮清潔電機基礎板及電機底座接觸面油污;在地面上將基礎板與電機底座組裝好，測量基礎板與電機底座的同心度，符合要求后堅固螺栓;將基礎板與電機底座就位后調整其水平度及位置,水平度要求0.05mm/m;測量電機底座法蘭面到齒輪箱聯軸器的高度,偏差小于0.5mm;檢查合格后進行地腳螺栓灌漿;待灌漿養護期滿后，對電機底座進行精調，精調合格后進行基礎二次灌漿。2.3.16電機安裝拆除電機臨時支撐，打開上、下機架頂蓋，查看機架油室用汽油清洗軸承及安裝平面，拆除軸瓦處保護墊。用氧氣-乙炔均勻加熱聯軸器，用千斤頂把聯軸器自下而上平緩的頂入電機軸，使用泵房內橋式吊車吊起電機并在電機下方增加支撐，避免電機晃動，并且吊車吊鉤始終保持與電機連接，借助電機本身重量將電機軸承壓進聯軸器軸孔;聯軸器安裝盡量--次到位，避免二次拆裝損壞聯軸器及電機軸;復核導軸承和導軸承面間隙在0.1~0.15mm(單邊間隙);按上下機架液位計指示注入46#汽輪機油L-TSA，如液位計無液面指示則油面加到液位計的1/3^ 1/2 高度;電機安裝完成后投入使用前需加電加熱保護。2.3.17齒輪箱聯軸器與主電機齒輪箱的找正將電機與齒輪箱的找正工裝安裝到位，將磁力表架安中國煤化工檢測齒輪DYHCNM HG箱固;定環外圓跳動，用電動盤車將主電機盤動，電機半聯軸器與齒輪箱固定環的同心度應第4頁共6頁小于0. 05mm;用連接齒套提升工裝，用兩個16T千斤頂提升連接齒套，并手動盤動齒套，使連接齒套在提升過程中與太陽輪嚙合，繼續提升連接齒套直至半聯軸器2與半聯軸器1按標記合攏位置，分別安裝定位銷、連接螺栓，按規定扭矩連接到位。2.3.18手動盤車盤車前確認齒輪箱油沖洗已完成，手動盤車工裝安裝到位，上導 瓦間隙已調小、高壓頂起到位并開啟高壓油泵;安裝潤滑油用的調試箱，并連接輔助油泵和高壓油泵的供電電纜;調整組合軸承四個對稱布置的導瓦總間隙達到0.02~0.03mm;關閉高壓油路吸油側截止閥，用高壓油泵專用管與高壓油口相連，將高壓油管放入ISO VG100防銹汽輪機油桶中，啟動電動輔助油泵，運行10分鐘以下，供油壓力應大于0. 16Mpa以上，開啟高壓油泵高壓頂起裝置，高壓供油壓力應大于15Mpa,持續2分鐘，打表檢測輸出軸的上抬量應大于0. 05mm;利用專用盤車工裝手動盤車，逆時針盤輸入聯軸器4. 24圈(輸出軸轉動1圈)。2.3.19測量跳動將止推環與齒輪箱調節段間的間隙調整為0,測量并記錄泵軸聯軸器、導軸承滑轉子軸套的圓跳動，圓跳動必須在0.1mm內，上耐磨環1、2間的間隙為1. 8士0.2mm，之后用G1/2堵頭堵住測口。2.3.20附件安裝附件安裝在廠家現場指導下進行。2.3.21安裝完成的成品保護設備安裝完成后，嚴格按廠家竣工資料要求及成品、半成品保護程序執行，定期對設備進行巡視檢查，并做好相關的檢查保護記錄。3循環水泵安裝技術要求1)泵軸聯軸器水平度誤差:≤0.05mm/m;2)齒輪箱與泵軸聯軸器端面間的間隙U應滿足U=24士0.2mm;3).上、 下耐磨環間間隙誤差: 1. 8士0.2mm;4)停機密封 的氣囊間隙: 4士0. 3mm;5)機械密封密封保持架和彈簧座的測量距離:25士0.5mm;.6)自 由跳動值:≤0. 1mm;7)導軸承軸頸瓦直徑間隙:0.28~0.424mm;中國煤化工8)電機與 齒輪箱聯軸器同心度誤差:≤0. 05mm;9)電機與 齒輪箱聯軸器水平度誤差:≤0. 05mm。MHCNMH G第5頁共6頁4結語通過安裝工藝的改進，循環水泵的安裝在質量和進度控制方面取得了顯著效果。參考文獻[1] GB50231-2009 機械設備安裝工程施工及驗收通用規范[2]GB50275-1998壓縮機、風機、泵安裝工程施工及驗收規范中國煤化工MHCNMH G第6頁共6頁
