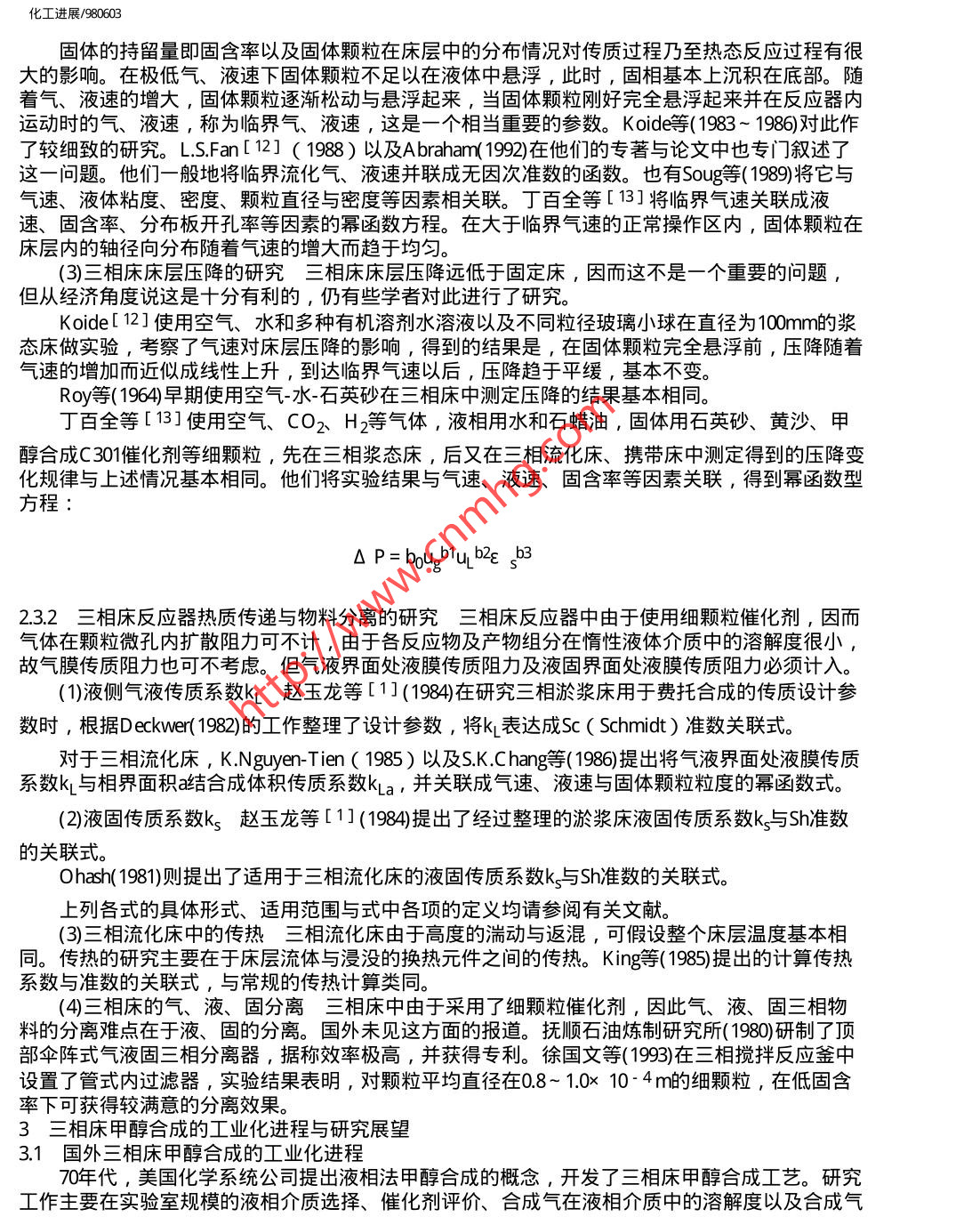

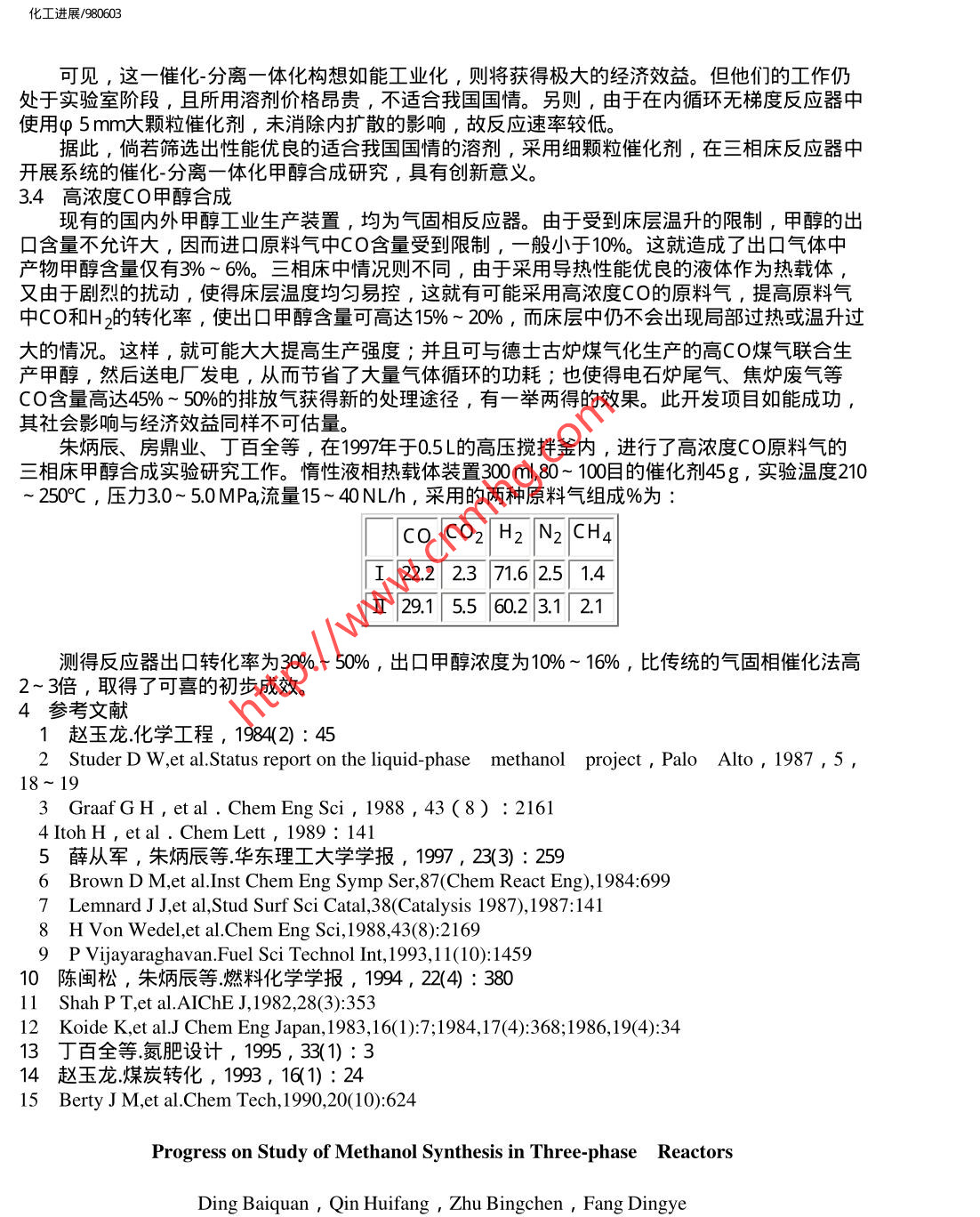

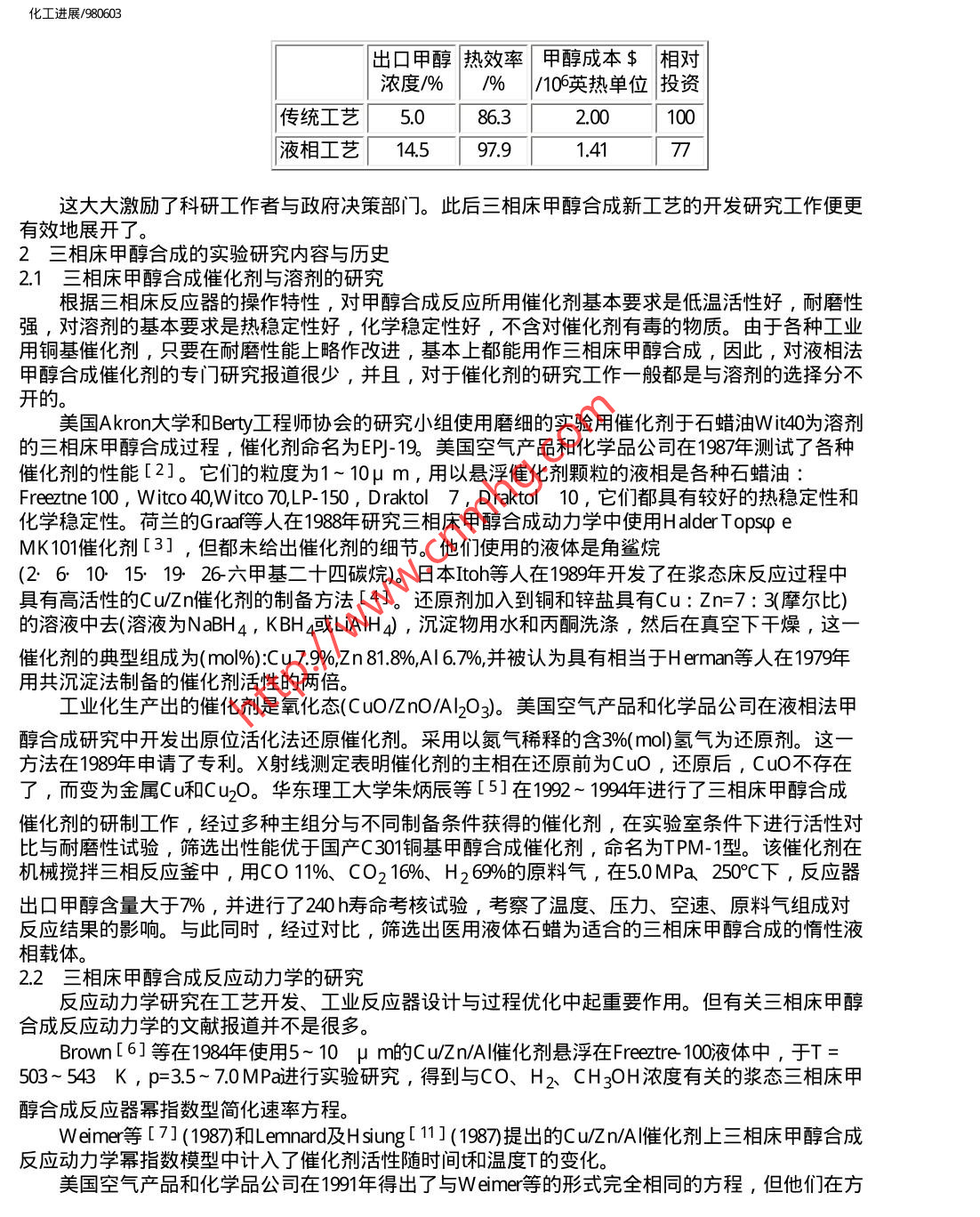

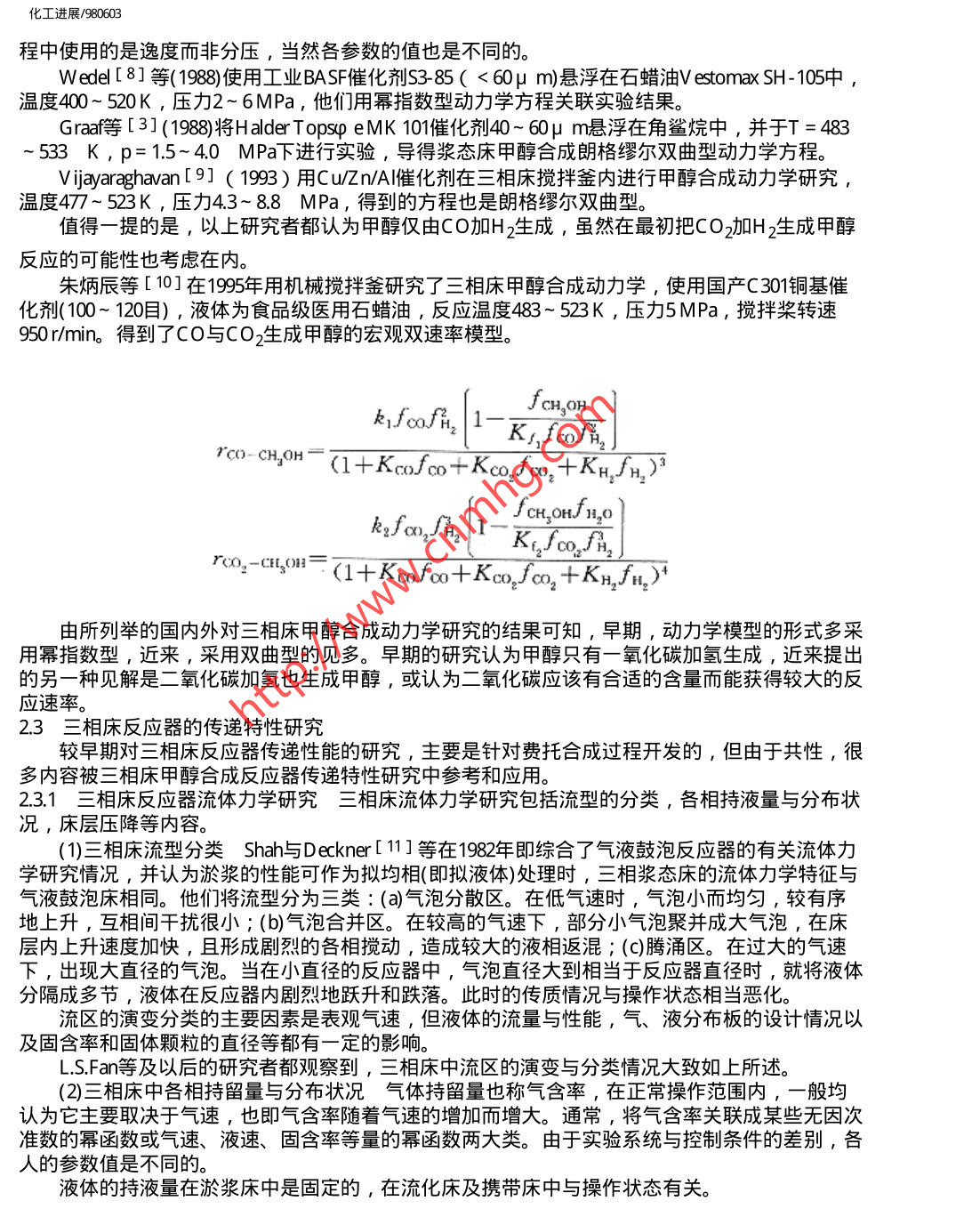

化工進展/980603Rinehnto化工進展科技期刊WANFANG DATACHEMICAL INDUSTRY AND ENGINEERING PROGRESS1998年第17卷第6期三相床甲醇合成研究進展丁百全秦惠芳朱炳辰房鼎業(華東理工大學化學工程系，上海, 200237)提要文章簡要?dú)w納了 國內外從70年代起,對三相床甲醇合成在催化劑、溶劑、反應動力學、流體力學、中試、工業化開發等方面的研究工作以及近年來國內的研究情況。闡明了三相床甲醇合成技術的先進性與發展前景。關鍵詞三相床,甲醇合成自從1937年柏林工業大學Kolbel和Ackerman進行了漿態床費托(Fischer-Tropsch)合 成工藝的第一次試驗以后,三相床反應工藝逐漸被人們重視,在70年代以前,三相床合成的研究與技術應用主要在F-T合成方面。之后，由于三相床工藝的獨特作用,相繼在液相法甲醇合成,氫煤直接液化和液相法甲烷化等方面進行了科學研究與工藝開發工作。1三相床特征和三相床甲 醇合成的優點氣-液-固三相反應工程是化學反應工程領域中最令人感興趣的領域之一。與傳統的氣固相催化反應器相比,在氣液固三相反應器中,由于有液相作為熱載體和對固體催化劑的懸浮作用，使反應和傳遞性能有很大的改進。由于氣-液-固三相物料在過程中的流動狀態不同,氣-液固三相反應器主要有涓流床、攪拌.釜、淤漿床、流化床與攜帶床五種。在涓流床反應器中,固體催化劑仍為較大顆粒的固定層,液體以滴狀自上而下流動,氣體則自下而上或自上而下流動。涓流床反應器是在固定床反應器的基礎上較早發展形成的三相床反應器。在攪拌反應器中,三相物料在攪拌槳的強力攪拌下，成為全混狀態,傳質、傳熱都得到了強化,但功耗過大,并不能用于大規模生產。在淤漿床反應器中漿液(液體與懸浮在液體中的固體)由于氣流的攪動作用,在整個反應器內作.上、下運動。 在流化床反應器中, 液體自下而上運動,會同氣體的懸浮作用,使固體顆粒在反應器內呈均勻流動狀態。在攜帶床反應器中,固體顆粒隨著液體-同進入反應器,在反應器頂部與氣相完成分離后，與液體一同流出反應器,經過儲槽緩沖后再由漿料泵打入反應器,液體攜帶著固體運動。在這五類三相床反應器中,涓流床是較早期的類型,攪拌釜一般適用于實驗室動力學研究,攜帶床的研究與應用較少。因而,在對三相床的理論與行為研究上和三相床的工業化應用開發中,三相淤漿床和三相流化床見多。由于三相床反應器中采用了液相惰性熱載體和氣、液、固三種物料的運動狀況,三相床反應器特別適用于強放熱的化學反應過程。甲醇合成反應的熱效應很大,這造成了在傳統的氣固相催化法甲醇合成生產中不盡理想的溫度分布和溫度控制調節的難度,從而限制了原料氣的組成和出口氣中的甲醇含量。因而,將三相床反應器用于甲醇合成的實驗室研究與工業化開發具有重要意義。美國化學系統公司在1975年提出開發液相法甲醇合成工藝的新概念(Liquid- Phase Methano)并且主要工作在鼓泡漿態三相床中進行。這種試驗研究是對傳統的甲醇合成工藝作了根本性的技術改進。由于溫度控制優良,可采用較高濃度一氧化碳的原料氣 ,在接近平衡狀態的條件下進行反應操作,細顆粒催化劑的利用率極高等優勢,取得了顯著的初步效果。出口氣中甲醇含量從傳統的氣固相催化工藝的5%提高到15% ,并且可望進一步提高。經過核算,液相法甲醇合成工藝的技術經濟指標遠較傳統的氣固相催化法有利[1] ,見表1。表1兩種甲醇合成工藝的技術經濟比較fle:/// vqkhgz9803.hm(第1/8頁) 2010-322 2:42化工進展/980603|出口甲醇熱效率甲醇成本$相對濃度/%/% /106英熱單位 投資|傳統工藝5.086.32.00100|液相工藝14.597.91.4177這大大激勵了科研工作者與政府決策部門。此后三相床甲醇合成新工藝的開發研究工作便更有效地展開了。2三相床甲醇合成的實驗研究內容與歷史2.1三相床 甲醇合成催化劑與溶劑的研究根據三相床反應器的操作特性,對甲醇合成反應所用催化劑基本要求是低溫活性好,耐磨性強,對溶劑的基本要求是熱穩定性好,化學穩定性好,不含對催化劑有毒的物質。由于各種工業用銅基催化劑,只要在耐磨性能上略作改進,基本上都能用作三相床甲醇合成,因此,對液相法甲醇合成催化劑的專門研究報道很少,并且,對于催化劑的研究工作一般都 是與溶劑的選擇分不開的。美國Akron大學和Berty工 程師協會的研究小組使用磨細的實驗用催化劑于石蠟油Wit40為溶劑的三相床甲醇合成過程,催化劑命名為EPJ-19。美國空氣產品和化學品公司在1987年測試了各種催化劑的性能[2]。它們的粒度為1~ 10μ m,用以懸浮催化劑顆粒的液相是各種石蠟油:Freeztne 100 , Witco 40,Witco 70,LP-150 , Draktol 7 , Draktol 10 ,它們都具有較好的熱穩定性和化學穩定性。荷蘭的Graaf等 人在1988年研究三相床甲醇合成動力學中使用Halder Topsp eMK 101催化劑[3] , 但都未給出催化劑的細節。他們使用的液體是角鯊?fù)?2: 6. 10- 15: 19+ 26六甲基二十四碳烷)。 日本Itoh等人在1989年開發了在漿態床反應過程中具有高活性的C u/Zn催化劑的制備方法[4]。還原劑加入到銅和鋅鹽具有Cu: Zn=7 : 3(摩爾比)的溶液中去(溶液為NaBH4, KBH 4或LiAlH4) ,沉淀物用水和丙酮洗滌,然后在真空下干燥,這一催化劑的典型組成為( mol%):Cu 7.9%,Zn 81.8%,AI 6.7%,并被認為具有相當于H erman等人在1979年用共沉淀法制備的催化劑活性的兩倍。工業化生產出的催化劑是氧化態(CuO/ZnO/AI2O3)。美國空氣產品和化學品公司在液相法甲醇合成研究中開發出原位活化法還原催化劑。采用以氮?dú)庀♂尩暮?9%(mol)氫氣為還原劑。這一方法在1989年申請了專利。X射線測定表明催化劑的主相在還原前為Cu0 ,還原后, Cu0不存在了,而變?yōu)榻饘貱 u和Cu20。華東理工大學朱炳辰等[5]在1992 ~ 1994年進行了三相床甲醇合成催化劑的研制工作,經過多種主組分與不同制備條件獲得的催化劑,在實驗室條件下進行活性對比與耐磨性試驗,篩選出性能優于國產C301銅基甲醇合成催化劑,命名為TPM-1型。該催化劑在機械攪拌三相反應釜中,用CO 11%、CO2 16%、H2 69%的原料氣,在5.0MPa 250°C下 ,反應器出口甲醇含量大于7% ,并進行了240h壽命考核試驗,考察了溫度、壓力、空速、原料氣組成對反應結果的影響。與此同時,經過對比,篩選出醫用液體石蠟為適合的三相床甲醇合成的惰性液相載體。2.2三相床 甲醇合成反應動力學的研究反應動力學研究在工藝開發、工業反應器設計與過程優化中起重要作用。但有關三相床甲醇合成反應動力學的文獻報道并不是很多。Brown[6]等在1984年使用5~ 10 μ m的Cu/Zn/AI催化劑懸浮在Freetre 100液體中,于T =503~543 K , p=3.5 ~ 7.0 MPa進行實驗研究,得到與CO、H2、CH3OH 濃度有關的漿態三相床甲醇合成反應器冪指數型簡化速率方程。Weimer等[7] (1987)和Lemnard及Hsiung[11] (1987)提出的Cu/Zn/AI催化劑上三相床甲醇合成反應動力學冪指數模型中計入了催化劑活性隨時間和溫度T的變化。美國空氣產品和化學品公司在1991年得出了與Weimer等的形式完全相同的方程,但他們在方fle//E vqkxg2503.0m(第2/8頁) 20103-22 22:2化工進展/980603程中使用的是逸度而非分壓,當然各參數的值也是不同的。Wedel [8]等( 1988)使用工業BASF催化劑S3-85 ( < 60μ m)懸浮在石蠟油V estomax SH-105中溫度400~ 520K ,壓力2~ 6MPa,他們用冪指數型動力學方程關聯實驗結果。Graaf等[3] (1988)將Halder Topsp eMK 101催化劑40~ 60μ m懸浮在角鯊?fù)橹? 并于T = 483~533K,p=1.5~4.0MPa下進行實驗，導得漿態床甲醇合成朗格繆爾雙曲型動力學方程。Vijayaraghavan[9] ( 1993 )用C u/Zn/AI催化劑在三相床攪拌釜內進行甲醇合成動力學研究,溫度477~523K ,壓力4.3~8.8 MPa ,得到的方程也是朗格繆爾雙曲型。值得一提的是,以上研究者都認為甲醇僅由CO加H2生成,雖然在最初把CO2加H 2生成甲醇反應的可能性也考慮在內。朱炳辰等[10]在1995年用機械攪拌釜研究了三相床甲醇合成動力學,使用國產C301銅基催化劑(100~ 120目) ,液體為食品級醫用石蠟油,反應溫度483 ~ 523K ,壓力5MPa,攪拌槳轉速950r/min。得到了C0與CO2生成甲醇的宏觀雙速率模型。f cH,OHk.foafi, |K,foR,rCo- CH.OH(1+ Kcofco+ Kco,fo,+KqJH,)pkefo,青1-fcr,onf1n,o”KqfAro-ch,m=-(1+Konfo+ Ko,Jo,+Km,Jn)由所列舉的國內外對三相床甲醇合成動力學研究的結果可知, 早期,動力學模型的形式多采用冪指數型,近來,采用雙曲型的見多。早期的研究認為甲醇只有一氧化碳加氫生成,近來提出的另- - -種見解是二氧化碳加氫也生成甲醇,或認為二氧化碳應該有合適的含量而能獲得較大的反應速率。2.3三相床 反應器的傳遞特性研究較早期對三相床反應器傳遞性能的研究,主要是針對費托合成過程開發的,但由于共性,很多內容被三相床甲醇合成反應器傳遞特性研究中參考和應用。2.3.1三相床反 應器流體力學研究三相床流體力學研究包括流型的分類 ,各相持液量與分布狀況,床層壓降等內容。(1)三相床流型分類Shah與 Deckner [ 11]等在1982年即綜合了氣液鼓泡反應器的有關流體力學研究情況,并認為淤漿的性能可作為擬均相(即擬液體)處理時,三相漿態床的流體力學特征與氣液鼓泡床相同。他們將流型分為三類: (a)氣泡分散區。在低e氣速時,氣泡小而均勻,較有序地上升,互相間干擾很小; (b)氣泡合并區。在較高的氣速下,部分小氣泡聚并成大氣泡,在床層內上升速度加快,且形成劇烈的各相攪動,造成較大的液相返混; (C)騰涌區。在過大的氣速下，出現大直徑的氣泡。當在小直 徑的反應器中,氣泡直徑大到相當于反應器直徑時,就將液體分隔成多節,液體在反應器內劇烈地躍升和跌落。此時的傳質情況與操作狀態相當惡化。流區的演變分類的主要因素是表觀氣速,但液體的流量與性能,氣、液分布板的設計情況以及固含率和固體顆粒的直徑等都有一定的影響。L.S.Fan等及以后的研究者都觀察到,三相床中流區的演變與分類情況大致如上所述。(2)三相床中各相持留量與分布狀況氣體持留量也稱氣含率,在正常操作范圍內,-般均認為它主要取決于氣速,也即氣含率隨著氣速的增加而增大。通常,將氣含率關聯成某些無因次準數的冪函數或氣速、液速、固含率等量的冪函數兩大類。由于實驗系統與控制條件的差別,各人的參數值是不同的。液體的持液量在淤漿床中是固定的,在流化床及攜帶床中與操作狀態有關。fel// /qn727903.m第3/8頁) 20122222化工進展/980603固體的持留量即固含率以及固體顆粒在床層中的分布情況對傳質過程乃至熱態反應過程有很大的影響。在極低氣、液速下固體顆粒不足以在液體中懸浮,此時,固相基本上沉積在底部。隨著氣、液速的增大,固體顆粒逐漸松動與懸浮起來,當固體顆粒剛好完全懸浮起來并在反應器內運動時的氣、液速,稱為臨界氣、液速,這是一個相當重要的參數。Koide等( 1983 ~ 1986)對此作了較細致的研究。L.S.Fan[12] ( 1988)以及Abraham( 1992)在他們的專著與論文中也專門敘述了這一問題。他們一般地將臨界流化氣、液速并聯成無因次準數的函數。也有Soug等( 1989)將它與氣速、液體粘度、密度、顆粒直徑與密度等因素相關聯。丁 百全等[ 13]將臨界氣速關聯成液速、固含率、分布板開孔率等因素的冪函數方程。在大于臨界氣速的正常操作區內,固體顆粒在床層內的軸徑向分布隨著氣速的增大而趨于均勻。(3)三相床床層壓降的研究三相床床層壓降遠低于固定床 ,因而這不是-個重要的問題,但從經濟角度說這是十分有利的,仍有些學者對此進行了研究。Koide[ 12]使用空氣、水和多種有機溶劑水溶液以及不同粒徑玻璃小球在直徑為100mm的漿態床做實驗,考察了氣速對床層壓降的影響,得到的結果是,在固體顆粒完全懸浮前,壓降隨著氣速的增加而近似成線性上升,到達臨界氣速以后,壓降趨于平緩,基本不變。Roy等( 1964)早期使用空氣-水-石英砂在三相床中測定壓降的結果基本相同。丁百全等[13]使用空氣、CO2、H2等氣體,液相用水和石蠟油,固體用石英砂、黃沙、甲醇合成C301催化劑等細顆粒,先在三相漿態床,后又在三相流化床、攜帶床中測定得到的壓降變化規律與.上述情況基本相同。他們將實驗結果與氣速、液速、固含率等因素關聯,得到冪函數型方程:O P= bougb1uLb2c yb32.3.2三 相床反應器熱質傳遞與物料分離的研究三相床反應 器中由于使用細顆粒催化劑,因而.氣體在顆粒微孔內擴散阻力可不計,由于各反應物及產物組分在惰性液體介質中的溶解度很小,故氣膜傳質阻力也可不考慮。但氣液界面處液膜傳質阻力及液固界面處液膜傳質阻力必須計入。(1)液側氣液傳質系數k[趙玉龍等 [1] (1984)在研究三相淤漿床用于費托合成的傳質設計參數時,根據Deckwer( 1982)的工作整理了設計參數,將k[表達成Sc ( Schmidt )準數關聯式。對于三相流化床, K.Nguyen-Tien ( 1985 )以及S.K.Chang等( 1986)提出將氣液界面處液膜傳質系數k[與相界面積a結合成體積傳質系數kLa,并關聯成氣速、液速與固體顆粒粒度的冪函數式。(2)液固傳質系數ks趙玉龍等[ 1] (1984)提出了經過整理的淤漿床液固傳質系數k.與Sh準數的關聯式。Ohash( 1981)則提出了適用于三相流化床的液固傳質系數k與Sh準數的關聯式。上列各式的具體形式、適用范圍與式中各項的定義均請參閱有關文獻。(3)三相流化床中的傳熱三相流化床由于高度的湍動與返混 ,可假設整個床層溫度基本相同。傳熱的研究主要在于床層流體與浸沒的換熱元件之間的傳熱。King等( 1985)提出的計算傳熱系數與準數的關聯式,與常規的傳熱計算類同。(4)三相床的氣、液、固分離三相床中 由于采用了細顆粒催化劑,因此氣、液、固三相物料的分離難點在于液、固的分離。國外未見這方面的報道。撫順石油煉制研究所( 1980)研制了頂部傘陣式氣液固三相分離器,據稱效率極高,并獲得專利。徐國文等( 1993)在三相攪拌反應釜中設置了管式內過濾器,實驗結果表明,對顆粒平均直徑在0.8~ 1.0x 10-4 m的細顆粒,在低固含率下可獲得較滿意的分離效果。3三相床甲醇合成的工業化進程與研究展望3.1 國外三相床甲醇合成的工業化進程70年代,美國化學系統公司提出液相法甲醇合成的概念,開發了三相床甲醇合成工藝。研究工作主要在實驗室規模的液相介質選擇、催化劑評價、合成氣在液相介質中的溶解度以及合成氣fle:// vqkhgz9803.hm(第4/ 8頁) 2010-322 2:42化工進展/980603組成對過程的影響等。80年代,美國能源部資助,由美國空氣產品和化學品公司主持,在該公司的德克薩斯州拉波特( Laporte)聯合企業建立了日產5 t甲醇的漿態床中試系統。此后, 便投入了大量的人力、物力、財力開展了操作運轉、經濟評價、概念設計等方面的工作,將此研究命名為LPMEOH。同一時期,蘇聯[34]和英國[35]也分別報道了漿態床和涓流床合成甲醇的研究情況。表2 LPMEOH 中試數據空速催化劑產率氣速/NL*出口.| /mol*甲醇./cm*甲醇|/t-1|產量kg-1kg- 1*-1/%h- 1*d-1 /t*d -1| 4.3 2985 10.5 11.6 8.913.50| 9.2 6168 9.3 20.7 15.906.4216.0 10841 7.3 29.9 22.96 9.28 319.7 13684 6.2 34.1 26.20 10.48LPMEOH中試研究報道的數據[14]如下表2 ,研究中使用壓力5.0MPa,溫度250°C ,漿液濃度37% ,合成氣為富C0氣體?？梢?這些指標明顯優于傳統的氣固相催化法甲醇合成。此外,不同系統的操作經濟比較見表3。表3兩種系統的操作比較(甲醇生產能力1633tCH3OH / d)指標三相床系統固定床系統操作壓力8.010.540006000循環氣/新鮮氣1: 15: 1「 氣相產物中甲醇濃度, %14.55.0原料氣壓縮39.7n氣體壓縮5.958.6油循環10.9鍋爐水5.4耗小計22.2103.8相對投資0.771.0fle// vqkgz90603.htm(第5/ 8頁) 2010322 2:2:42化工進展/980603可見,三相床系統的投資費用和生產費用比傳統的氣固相系統明顯降低。至1989年底,美國能源部宣布,歷時約15年的三相床甲醇合成研究,所開發的技術被選為煤炭液化技術而立項。最近,美國能源部撥出9000萬美元,支持伊斯曼公司的煤氣化聯合循環電廠建成日產260 t的三相床甲醇合成工業示范裝置,并已于1997年2月在田納西州金斯波特投入試生產。由.上述情況可知,以美國為主的政府部門與研究機構對三相床甲醇合成新工藝的研究開發工作十分重視,至今已歷時20多年,投入大量經費與技術力量。90年代已進入工業化試生產階段可以說,美國的三相床工業生產甲醇已基本成功。8.2 國內三相床甲醇合成工業化前景國內80年代山西煤化所趙玉龍等[1]對美國的三相床甲醇合成技術研究進行了跟蹤調研,并同時展開了一些工作。90年代,天津大學李紹芬等進行了三相攪拌釜內甲醇合成動力學研究,導出了動力學方程。90年代起,華東理工大學朱炳辰、房鼎業、丁百全等開始了三相床合成甲醇的流體力學、反應動力學、催化劑研制等實質性的實驗室研究工作, 取得了良好的效果。即將與上海太平洋化工集團公司合作開展冷模、熱模試驗工作,在此基礎上進一步 考慮中試。多年來,國內外在三相床甲醇合成技術的研究開發主要集中在漿態床與流化床方面,國外在這方面日趨成熟,美國已即將實現工業化。作為三相床甲醇合成技術研究的拓展與深化,國外有在涓流床與攜帶床中進行甲醇合成研究的,也有在催化劑性能改進、溶劑的進一步篩選 ,反應器結構的設計完善等方面開展的工作,但值得重視的是,催化-分離- -體化三相床甲醇合成研究與高濃度CO甲醇合成研究有可能成為新熱點而顯示出它的生命力。3.3三相床甲醇合成研究的新方向90年代初, Berty等[ 15] (1990)提出了溶劑甲醇過程(Solvent Methanol Process)SMD的概念,隨.即開展了工作。它的基本思想是:在保留三相床甲醇合成所有優勢的基礎上,將惰性液相改為能對產物甲醇與水進行選擇性吸收的溶劑,從而將在反應過程中生成的產物同時轉移到液體中,打破了平衡,使反應繼續向生成物方向進行。他們采用的溶劑為四亞乙基乙二醇二甲醚,有很好的熱穩定性,甲醇和水在其中的溶解度遠大于合成氣中的其他組成。他們在與傳統的氣相法相同的工業生成條件范圍內(7~ 10MPa , 493 ~ 513K) ,在內循環無梯度反應器中使用含CO、CO2、H2、 CH q的原料氣,在φ 5 mm粒度的銅基工業催化劑.上合成甲醇,結果表明,原料氣轉化率極高,在有些條件下超過了原氣相法的平衡轉化率,見下表4。表中括號內的數字為該條件下，氣固相甲醇合成的平衡轉化率,而在有的條件下溶劑甲醇合成的轉化率已超過了平衡值。表4溶劑法甲醇過程實驗數據原料氣轉化率/%甲醇合成速率溫度|壓力流量/mol*kg" 1*| /K /MPa/mol*h -COH2h- 1493 10.01.3464.3| 61.68.60 .(86.8) |( 74.6)5137.00.6775.3| 70.25.84|(72.1) |(62.6)fle// vqkgz90603.htm(第6/ 8頁) 2010322 2:2:42化工進展/980603可見，這一催化分離一體化構想如能工業化,則將獲得極大的經濟效益。但他們的工作仍處于實驗室階段,且所用溶劑價格昂貴,不適合我國國情。另則,由于在內循環無梯度反應器中使用φ 5 mm大顆粒催化劑,未消除內擴散的影響,故反應速率較低。據此，倘若篩選出性能優良的適合我國國情的溶劑,采用細顆粒催化劑,在三相床反應器中開展系統的催化分離--體化甲醇合成研究,具有創新意義。3.4 高濃度CO甲醇合成現有的國內外甲醇工業生產裝置,均為氣固相反應器。由于受到床層溫升的限制,甲醇的出.口含量不允許大,因而進口原料氣中C0含量受到限制, -般小于10%。這就造成了出口氣體中產物甲醇含量僅有3%~6%。三相床中情況則不同,由于采用導熱性能優良的液體作為熱載體又由于劇烈的擾動,使得床層溫度均勻易控,這就有可能采用高濃度CO的原料氣,提高原料氣中CO和H 2的轉化率,使出口甲醇含量可高達15% ~ 20% ,而床層中仍不會出現局部過熱或溫升過大的情況。這樣,就可能大大提高生產強度;并且可與德士古爐煤氣化生產的高CO煤氣聯合生產甲醇,然后送電廠發電,從而節省了大量氣體循環的功耗;也使得電石爐尾氣、焦?fàn)t廢氣等CO含量高達45% ~ 50%的排放氣獲得新的處理途徑,有一舉兩得的效果。此開發項目如能成功,其社會影響與經濟效益同樣不可估量。朱炳辰、房鼎業、丁百全等,在1997年于0.5 L的高壓攪拌釜內, 進行了高濃度CO原料氣的三相床甲醇合成實驗研究工作。惰性液相熱載體裝置300ml,80~ 100目的催化劑45g ,實驗溫度210~ 250°C ,壓力3.0~ 5.0 MPa,流量15~ 40 NL/h ,采用的兩種原料氣組成%為:Co CO2| H2 N2[CH4I 22.2| 2.3 71.6 2.5| 1.4I 29.1| 5.5 | 60.2|3.1 2.1測得反應器出口轉化率為30% ~ 50% ,出口甲醇濃度為10% ~ 16%，比傳統的氣固相催化法高2~ 3倍,取得了可喜的初步成效。4參考文獻1趙玉龍化學工程, 1984(2) : 452 Studer D W,et al.Status report on the liquid-phase methanol project , Palo Alto ，1987 , 5，18~193GraafGH,etal.ChemEngSci，1988,43(8):21614 ItohH , etal . ChemLett，1989 : 1415薛從軍,朱炳辰等華東理工大學學報, 1997 , 23(3) : 259Brown D M,et al.Inst Chem Eng Symp Ser ,87(Chem React Eng),1984:699Lemnard J J,et al,Stud Surf Sci Catal,38(Catalysis 1987),1987:141H Von Wedel,et al.Chem Eng Sci, 1988,43(8):21699 P Vijayaraghavan.Fuel Sci Technol Int, 1993,1 1(10):145910 陳閩松,朱炳辰等燃料化學學報, 1994, 22(4) : 38011 Shah P T,et al.AIChE J,1982,28(3):35312 Koide K,et al.J Chem Eng Japan, 1983,1 6(1):7;1984,17(4):368;1986, 19(4):3413丁百全等氮肥設計,1995,33(1):314 趙玉龍.煤炭轉化, 1993, 16(1) : 24.l5 Berty J M,et al.Chem Tech, 1990,20( 10):624Progress on Study of Methanol Synthesis in Three-phase ReactorsDing Baiquan , Qin Huifang , Zhu Bingchen , Fang Dingyefle:// vqkhgz9803.hm(第7/8頁) 2010-322 2:42化工進展/980603(Department of Chemical Engineering , East China University of Science andTechnology , Shanghai , 200237)Abstract The research of methanol synthesis in three-phase reactors , beginning from 1970s ,including catalysts , solvents , reaction kinetics , hydrodynamics , pilot test and being commescializedis summarized . Studies in our country are also presented . The advantage and prospect of methanolsynthesis in three-phase reactors are mentionedKey words three- phase reactors , methanol synthesis丁百全男, 47歲,副教授。國家科委”九五”科技攻關項目專題。1998 0810收修改稿。fle// vqkgz90603.htm(第8/ 8頁) 2010322 2:2:42
