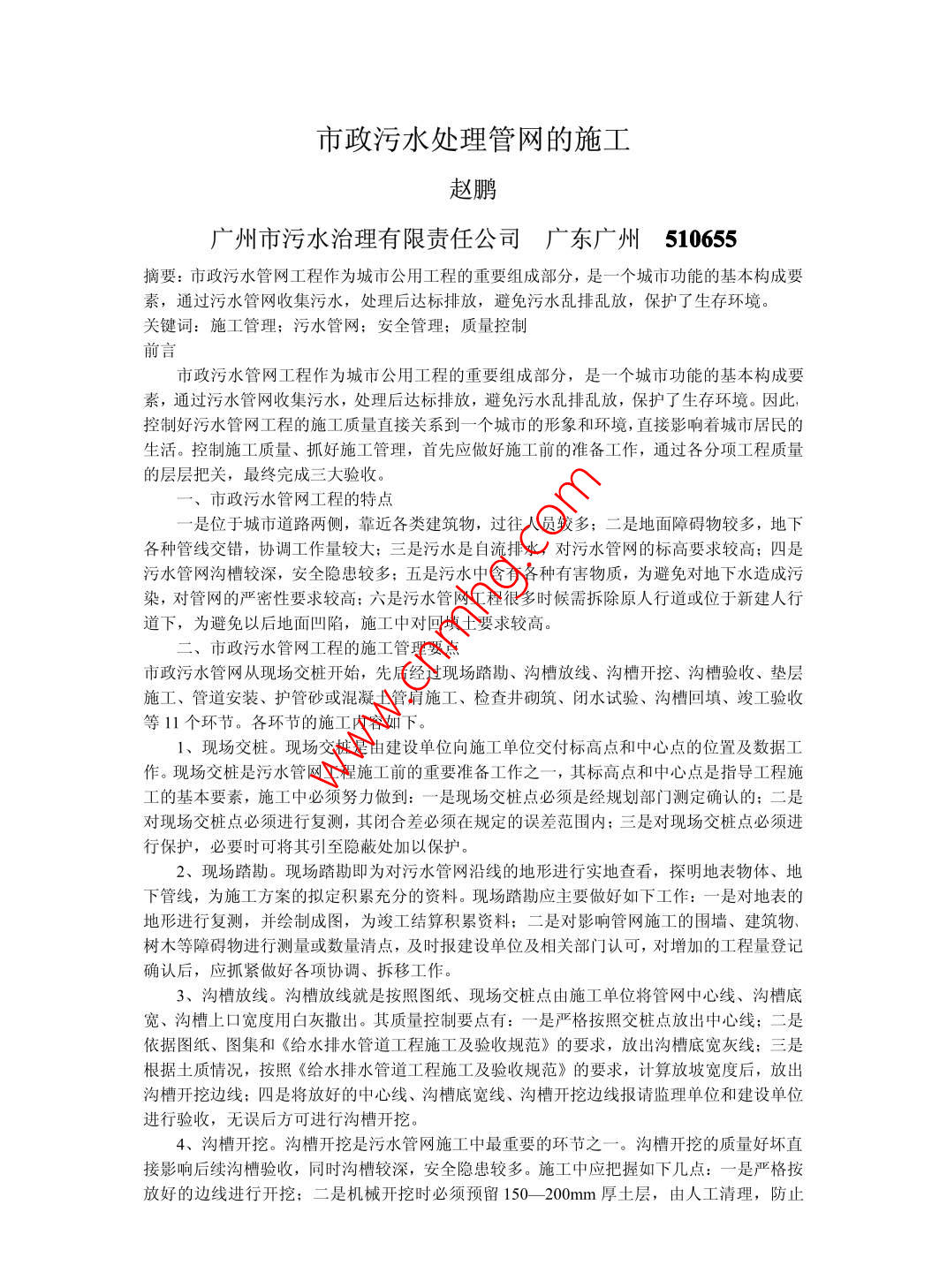

市政污水處理管網的施工趙鵬廣州市污水治理有限責任公司廣 東廣州510655摘要:市政污水管網工程作為城市公用工程的重要組成部分，是一個城市功能的基本構成要素，通過污水管網收集污水，處理后達標排放，避免污水亂排亂放，保護了生存環境。關鍵詞:施工管理;污水管網;安全管理;質量控制前言市政污水管網工程作為城市公用工程的重要組成部分，是一個城市功能的基本構成要素，通過污水管網收集污水，處理后達標排放，避免污水亂排亂放，保護了生存環境。因此，.控制好污水管網工程的施工質量直接關系到一一個城市的形象和環境,直接影響著城市居民的生活?？刂剖┕べ|(zhì)量、抓好施工管理，首先應做好施工前的準備工作，通過各分項工程質量的層層把關，最終完成三大驗收。一、市政污水管網工程的特點一是位于城市道路兩側，靠近各類建筑物，過往人員較多;二是地面障礙物較多，地下各種管線交錯，協調工作量較大;三是污水是自流排水，對污水管網的標高要求較高;四是污水管網溝槽較深，安全隱患較多;五是污水中含有各種有害物質，為避免對地下水造成污染，對管網的嚴密性要求較高;六是污水管網工程很多時候需拆除原人行道或位于新建人行道下，為避免以后地面凹陷，施工中對回填土要求較高。二、市政污水管網工程的施工管理要點市政污水管網從現場交樁開始，先后經過現場踏勘、溝槽放線、溝槽開挖、溝槽驗收、墊層施工、管道安裝、護管砂或混凝土管肩施工、檢查井砌筑、閉水試驗、溝槽回填、竣工驗收等11個環節。各環節的施工內容如下。1、現場交樁?，F(xiàn)場交樁是由建設單位向施工單位交付標高點和中心點的位置及數據工作?，F(xiàn)場交樁是污水管網工程施工前的重要準備工作之-一, 其標高點和中心點是指導工程施工的基本要素，施工中必須努力做到:一是現場交 樁點必須是經規劃部門測定確認的:二是對現場交樁點必須進行復測，其閉合差必須在規定的誤差范圍內;三是對現場交樁點必須進行保護，必要時可將其引至隱蔽處加以保護。2、現場踏勘?，F(xiàn)場踏勘即為對污水管網沿線的地形進行實地查看，探明地表物體、地下管線，為施工方案的擬定積累充分的資料?，F(xiàn)場踏勘應主要做好如下工作:一是對地表的地形進行復測，并繪制成圖，為竣工結算積累資料:二是對影響管網施工的圍墻、建筑物、樹木等障礙物進行測量或數量清點，及時報建設單位及相關部門認可，對增加的工程量登記確認后，應抓緊做好各項協調、拆移工作。3、溝槽放線。溝槽放線就是按照?qǐng)D紙、現場交樁點由施工單位將管網中心線、溝槽底寬、溝槽上口寬度用白灰撒出。其質量控制要點有:一是嚴格按照交樁點放出中心線;二是依據圖紙、圖集和《給水排水管道工程施工及驗收規范》的要求，放出溝槽底寬灰線:三是根據土質情況，按照《給水排水管道工程施工及驗收規范》的要求，計算放坡寬度后，放出溝槽開挖邊線;四是將放好的中心線、溝槽底寬線、溝槽開挖邊線報請監理單位和建設單位進行驗收，無誤后方可進行溝槽開挖。4、溝槽開挖。溝槽開挖是污水管網施工中最重要的環節之一。溝槽開挖的質量好壞直接影響后續溝槽驗收，同時溝槽較深，安全隱患較多。施工中應把握如下幾點:一是嚴格按放好的邊線進行開挖;二是機械開挖時必須預留150- 200mm 厚土層，由人工清理，防止對原狀士產生擾動;三是用水準儀、經緯儀對標高和中心線進行測量，確保標高和中心線位置準確無誤;四是按規范要求放坡，確定因地形受限不能放坡或放坡不到位的，必須按批準的支護方案對槽壁進行支撐;五是槽邊堆土不能過高，堆土邊緣距槽壁最小距離不應小于0.8m，多余的土必須先行運走;六是開挖溝槽及溝槽開挖后必須對施工沿線進行安全圍護，防止鄰近人員誤入，造成安全事故。5、溝槽驗收。溝槽驗收是在溝槽清理到位、標高和中心線復測無誤后，由監理單位、建設單位、設計單位、施工單位、地質勘探單位共同參加、監督人員到場的情況下進行的，是污水管網工程三大驗收之一。溝槽驗收的基本條件有:施工資料齊全;安全防護措施到位:槽底寬度、高程、平整度、放坡等符合要求;各參建單位主要負責人到場。溝槽驗收的基本過程:現場驗收時對槽寬、高程等進行復測;對溝槽底的平整度進行檢查;對施工現場安全措施進行檢查;符合要求后各參加單位簽字確認。6、墊層施工。砂墊層施工質量控制要求:粒徑必須符合中粗砂標準;先掛線后鋪砂,確保厚度均勻、坡度符合要求?；炷翂|層施工質量控制要求:寬度、厚度符合圖紙或圖集要求;嚴格計量，確?；炷僚浜媳葴?zhǔn)確。7、管道安裝。雙壁波紋管施工質量要求:自下游向上游依次安裝，承口與水流方向一致;按圖集要求，放置膠圈，承口與插口處涂潤滑劑，采用緊管器或?qū)ф渼蛄⑾噜弮晒芄?jié)對接在一起;安裝中，依據中線及時調整管節，始終應保持管道順直、管中與中心線重合。水泥管施工質量要求:將管子吊裝至溝槽，管子與管子間預留10mm伸縮縫;依據中心線，調整管子位置，保持管中與中線重合。8、護管砂、混凝土管肩施工質量控制。雙壁波紋管安裝完畢后，管側及管頂應敷護管砂，其中管基900或1200或1800范圍內必須用中粗砂填實，回填過程中應同時從管道兩側下料，保證安裝好的管道不位移;管頂以上500mm范圍內可采用中粗砂、細砂或符合要求的細土回填?；炷凉馨惭b完畢后，應支模澆筑混凝土管肩、預埋鋼絲網片、里抹口及外抹管帶。其基本要求有:管肩寬度、抹帶寬度和厚度應符合圖集要求;鋼絲網片預埋深度、寬度應符合圖集要求;里抹口建議采用半干狀水泥、砂混合料填實;外抹口寬度、厚度應符合圖集要求且表面平整壓光。9、檢查井施工。檢查井是污水管網工程中重要的構筑物，其砌筑和粉刷的質量好壞直接影響閉水試驗的結果。其施工中應重點控制如下幾點:-是砌筑砂漿應飽滿;二是砌筑過程中.上下井時不應攀踩爬梯，避免造成爬梯松動;三是按圖集要求施工，保證檢查井收口位置和方向正確;四是內、外粉刷應兩遍成活，并應按要求摻入適量的防水劑;五是應特別注意檢查井根部的處理。砌筑前應清理干凈基底，刷素漿一遍; 粉刷時應將井內溜槽與上、下游管斷面切實吻合。10、閉水試驗。閉水試驗是污水管網施工中的第二大驗收。閉水試驗是在施工資料齊全、試驗管段注水24小時合格后方可進行。閉水試驗的基本條件是:各種進場原材料合格證、檢驗報告齊全;需復試的進場原材料試驗合格:有混凝土、砂漿配合比;各分項工程驗收合格;閉水試驗自檢合格;試驗管段注水超過24小時且上游水頭達到2米;注水容器符合要求。閉水試驗程序:在上游第--個檢查井內側水面處劃紅色基準線，同時開始記時，30分種內水位隨降隨補，到30分鐘累計出總補水量;觀察各檢查井、管段接頭、管段有無滲水現象，以無明顯滲漏為合格;計算實測滲水量，并與規范要求相比較，小于等于規范允許滲水量則為合格。三、污水管網施工中的安全管理污水管網工程溝深、線長，安全隱患較多。稍有不慎，就易造成作業人員和其他人員傷亡。安全管理工作是否到位直接影響到施工的進度、質量和投資。因此，安全管理是污水管網施工中的頭等大事。小結總之，污水管網工程的施工管理，應將安全管理貫穿始終，以圖集、圖紙、規范為依據:熟悉施工工藝、控制各環節的施工質量;按程序?qū)M(jìn)場材料特別是管材進行檢查驗收，控制好材料進場關:嚴格審查施工資料，做到資料與進度同步;嚴把驗收關，以驗收促質量、以驗收保質量，通過各分項、分部工程的層層控制，從而提高整個污水管網工程的施工質量。
