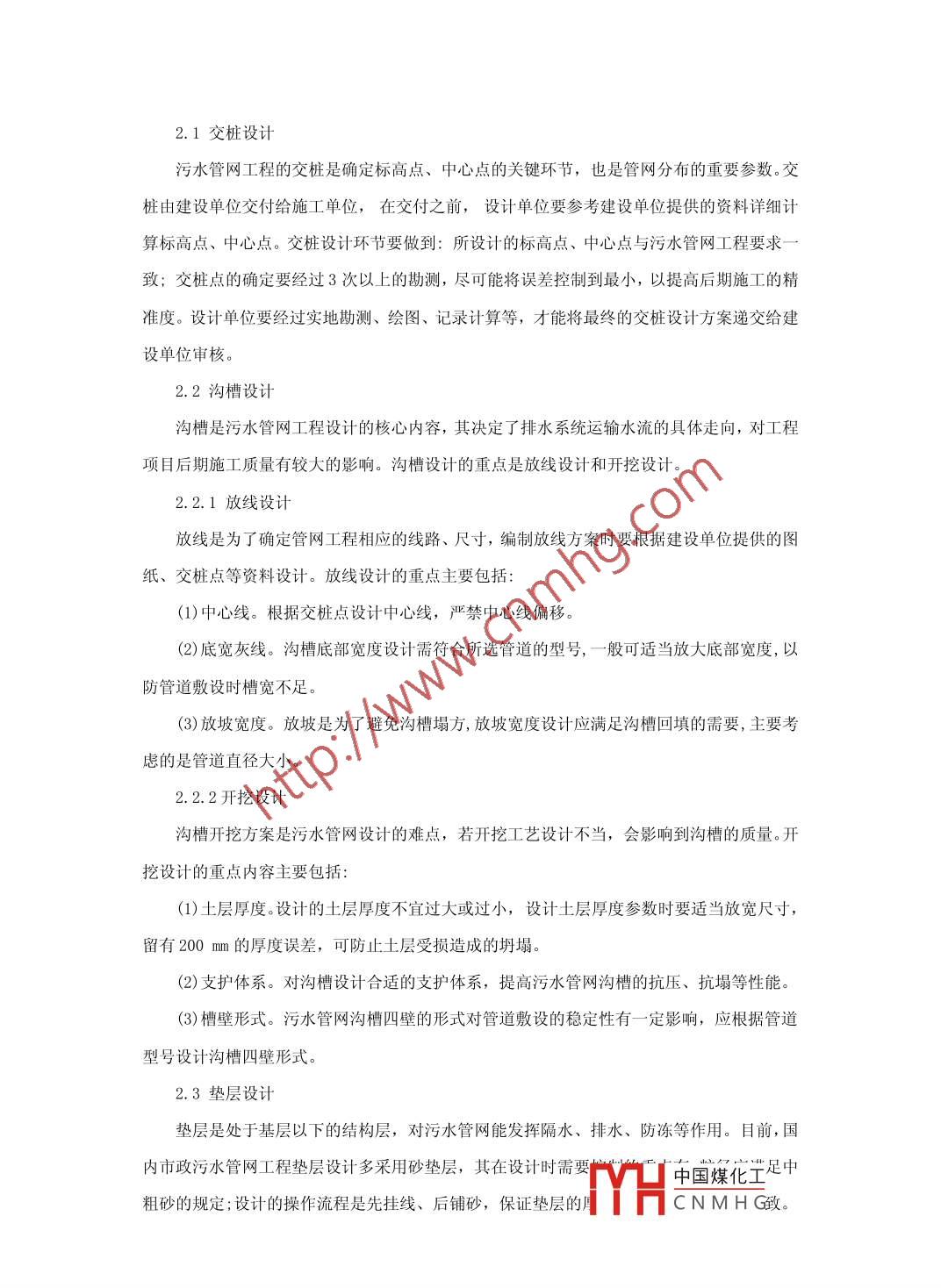

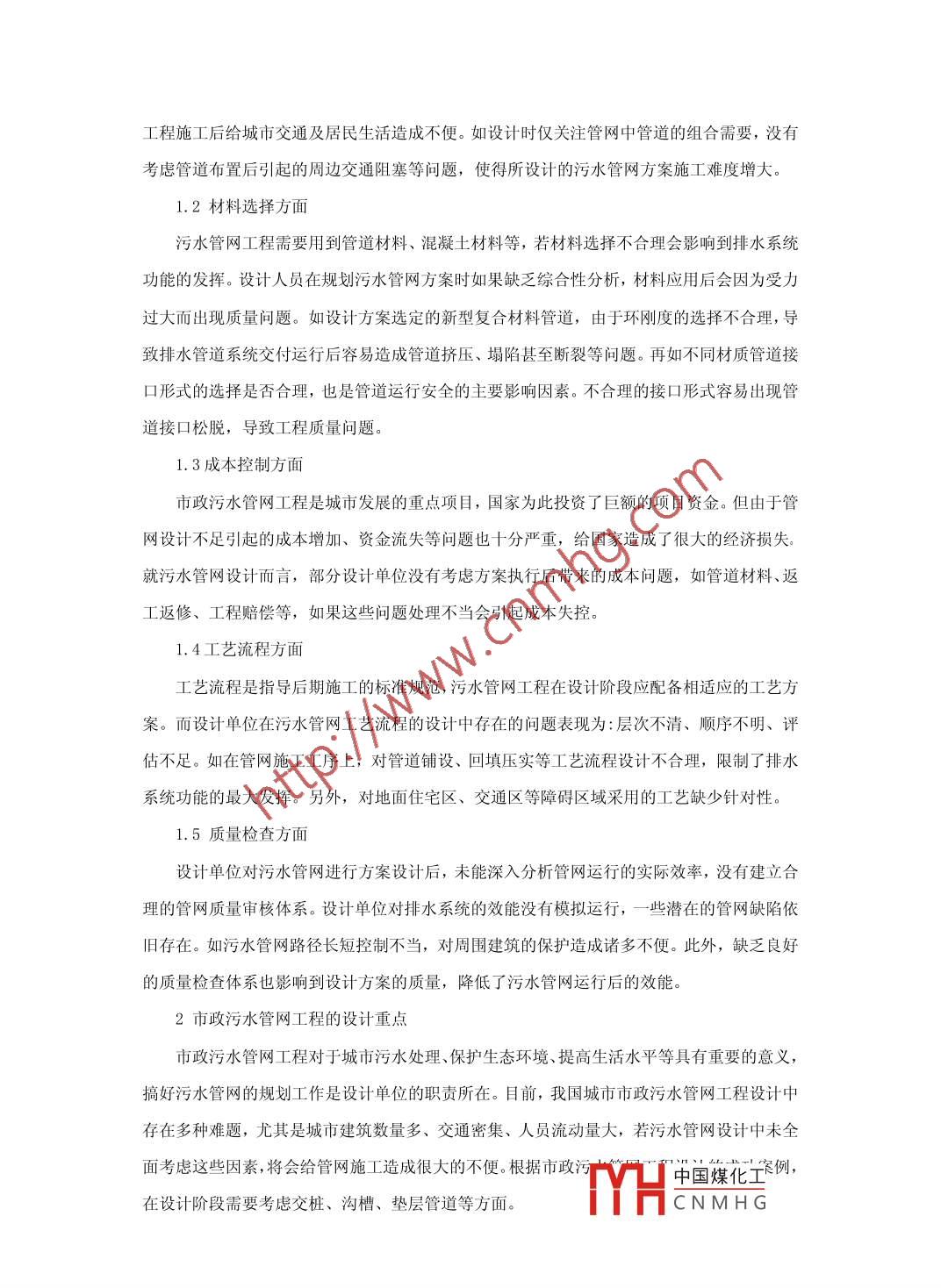

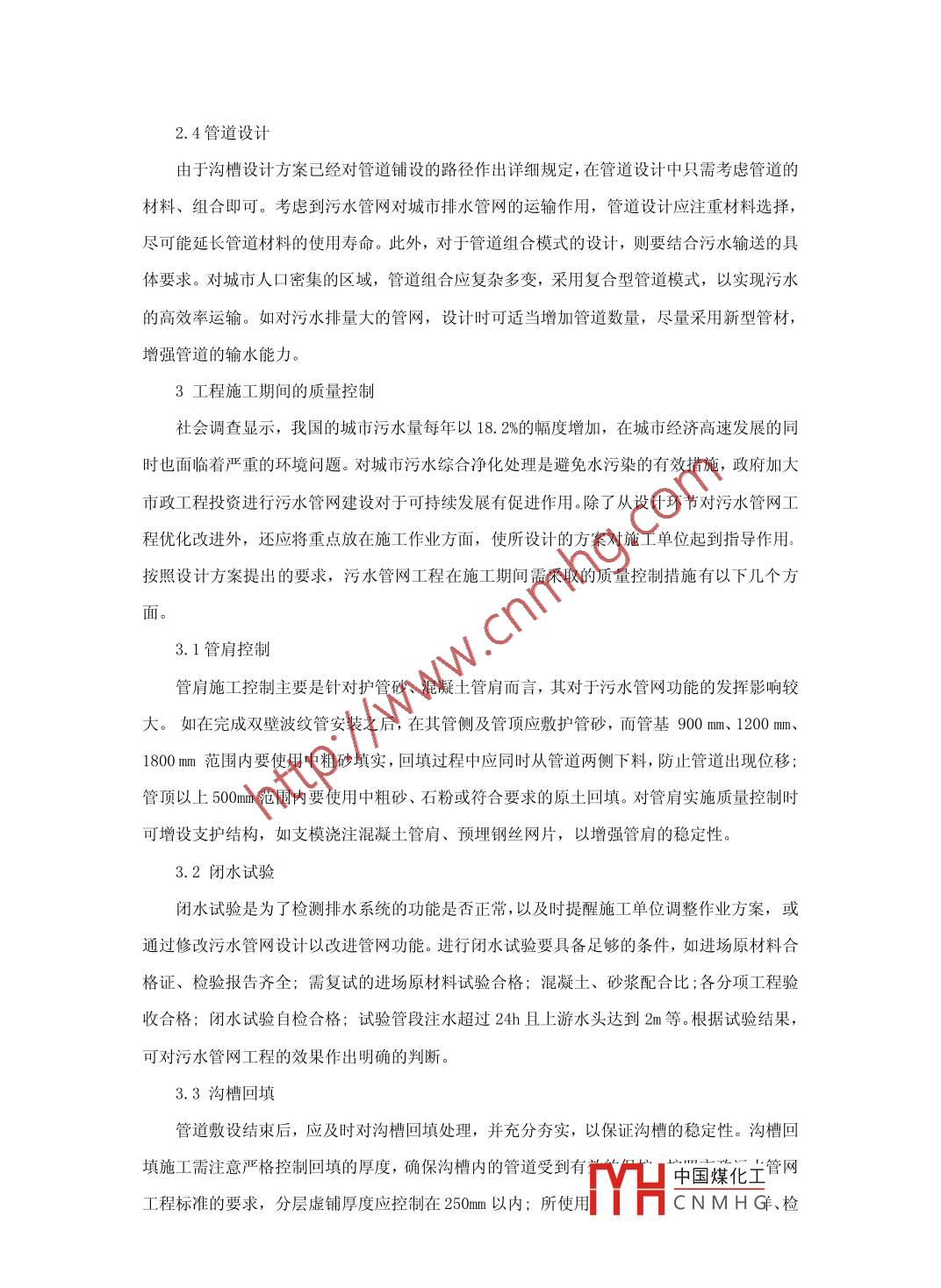

污水管網設計探討趙鵬廣州市污水治理有限責任公司廣東, 廣州510655摘要:隨著社會經濟的發展，環境保護和人民的身體健康息息相關，城市污水處理廠及配套的污水管網建設也越來越引起人們的重視。闡述了污水管網設計中存在的問題，并提出優化污水管網工程的方案。關鍵詞:污水管網;設計;施工Abstract: As social and economic development, environmental protectionand people's physical health is closely related to the sewage pipe networkconstruction of urban sewage treatment plants and supporting more and moreattention has been paid. Described the problems in the sewer network designand optimization of the sewage pipe network engineering program.Key words: sewage pipe network; design; construction中圖分類號: U664.9+2文獻標識碼: A文章編號:引言城市污水處理系統是城市最重要的基礎設施之一，其發展水平直接影響到城市廣大居民的身體健康和生活質量的改善，對城市投資環境的改善和社會經濟的可持續發展都有重要的意義。為了保證管網施工能按照預期的工期完成，啟動污水管網工程之前要做好設計工作，避免因設計方案或圖紙錯誤給施工帶來的諸多不便。設計單位在設計污水管網布局時要顧及到周圍建筑、交通等方面因素的限制。1污水管網設計中存在的問題作為排水管網的組成之- - ，污水管網對城市廢水、污水的凈化處理尤為關鍵，通過管網的合理運輸可以及時排出城市污水。市政工程單位在污水管網設計時，要充分考慮城市規劃的實際需要，不得隨意設計或調整管網方案，否則會給城市未來的發展造成較大的阻礙。從市政污水管網工程的具體運作情況看,管網設計中還存在許多問題，限制了工程建設水平的提高。1. 1管道布置方面管道是污水運輸?shù)闹饕ぞ?，污水管網設計時要綜合分析管道的布置情況，以保證排水系統運行后持續運輸污水。如果在污水管網設計時未對管道布中國煤化工導致MHCNMH G工程施工后給城市交通及居民生活造成不便。如設計時僅關注管網中管道的組合需要，沒有考慮管道布置后引起的周邊交通阻塞等問題，使得所設計的污水管網方案施工難度增大。1.2材料選擇方面污水管網工程需要用到管道材料、混凝土材料等，若材料選擇不合理會影響到排水系統功能的發揮。設計人員在規劃污水管網方案時如果缺乏綜合性分析，材料應用后會因為受力過大而出現質量問題。如設計方案選定的新型復合材料管道，由于環剛度的選擇不合理，導致排水管道系統交付運行后容易造成管道擠壓、塌陷甚至斷裂等問題。再如不同材質管道接口形式的選擇是否合理，也是管道運行安全的主要影響因素。不合理的接口形式容易出現管道接口松脫，導致工程質量問題。1. 3成本控制方面市政污水管網工程是城市發展的重點項目，國家為此投資了巨額的項目資金。但由于管網設計不足引起的成本增加、資金流失等問題也十分嚴重，給國家造成了很大的經濟損失。就污水管網設計而言，部分設計單位沒有考慮方案執行后帶來的成本問題，如管道材料、返工返修、工程賠償?shù)龋绻@些問題處理不當會引起成本失控。1.4工藝流程方面工藝流程是指導后期施工的標準規范,污水管網工程在設計階段應配備相適應的工藝方案。而設計單位在污水管網工藝流程的設計中存在的問題表現為:層次不清、順序不明、評估不足。如在管網施工工序上，對管道鋪設、回填壓實等工藝流程設計不合理，限制了排水系統功能的最大發揮。另外，對地面住宅區、交通區等障礙區域采用的工藝缺少針對性。1.5質量檢查方面設計單位對污水管網進行方案設計后，未能深入分析管網運行的實際效率，沒有建立合理的管網質量審核體系。設計單位對排水系統的效能沒有模擬運行，--些潛在的管網缺陷依舊存在。如污水管網路徑長短控制不當，對周圍建筑的保護造成諸多不便。此外，缺乏良好的質量檢查體系也影響到設計方案的質量，降低了污水管網運行后的效能。2市政污水管網工程的設計重點市政污水管網工程對于城市污水處理、保護生態環境、提高生活水平等具有重要的意義，搞好污水管網的規劃工作是設計單位的職責所在。目前，我國城市市政污水管網工程設計中存在多種難題，尤其是城市建筑數量多、交通密集、人員流動量大，若污水管網設計中未全面考慮這些因素,將會給管網施工造成很大的不便。根據市政污' 中國煤化工定例，在設計階段需要考慮交樁、溝槽、墊層管道等方面。THCNMHG2.1交樁設計污水管網工程的交樁是確定標高點、中心點的關鍵環節，也是管網分布的重要參數。交樁由建設單位交付給施工單位，在交付之前，設計單位要參考建設單位提供的資料詳細計算標高點、中心點。交樁設計環節要做到:所設計的標高點、中心點與污水管網工程要求一致;交樁點的確定要經過3次以上的勘測，盡可能將誤差控制到最小，以提高后期施工的精準度。設計單位要經過實地勘測、繪圖、記錄計算等，才能將最終的交樁設計方案遞交給建設單位審核。2.2溝槽設計溝槽是污水管網工程設計的核心內容，其決定了排水系統運輸水流的具體走向，對工程項目后期施工質量有較大的影響。溝槽設計的重點是放線設計和開挖設計。2.2.1放線設計放線是為了確定管網工程相應的線路、尺寸,編制放線方案時要根據建設單位提供的圖紙、交樁點等資料設計。放線設計的重點主要包括:(1)中心線。根據交樁點設計中心線，嚴禁中心線偏移。(2)底寬灰線。溝槽底部寬度設計需符合所選管道的型號,一般可適 當放大底部寬度,以防管道敷設時槽寬不足。(3)放坡寬度。放坡是為了避免溝槽塌方,放坡寬度設計應滿足溝槽回填的需要,主要考慮的是管道直徑大小。2. 2.2開挖設計溝槽開挖方案是污水管網設計的難點，若開挖工藝設計不當，會影響到溝槽的質量。開挖設計的重點內容主要包括:(1)土層厚度。設計的土層厚度不宜過大或過小，設計土層厚度參數時要適當放寬尺寸，留有200mm的厚度誤差，可防止土層受損造成的坍塌。(2)支護體系。對溝槽設計合適的支護體系，提高污水管網溝槽的抗壓、抗塌等性能。(3)槽壁形式。污水管網溝槽四壁的形式對管道敷設的穩定性有一定影響，應根據管道型-號設計溝槽四壁形式。2.3墊層設計墊層是處于基層以下的結構層，對污水管網能發揮隔水、排水、防凍等作用。目前，國內市政污水管網工程墊層設計多采用砂墊層，其在設計時需要中國煤化工足中.粗砂的規定;設計的操作流程是先掛線、后鋪砂，保證墊層的MHCNMHG致。2.4管道設計由于溝槽設計方案已經對管道鋪設的路徑作出詳細規定,在管道設計中只需考慮管道的材料、組合即可。考慮到污水管網對城市排水管網的運輸作用，管道設計應注重材料選擇，盡可能延長管道材料的使用壽命。此外，對于管道組合模式的設計，則要結合污水輸送的具體要求。對城市人口密集的區域，管道組合應復雜多變，采用復合型管道模式，以實現污水的高效率運輸。如對污水排量大的管網，設計時可適當增加管道數量，盡量采用新型管材,增強管道的輸水能力。3工程施工期間的質量控制社會調查顯示，我國的城市污水量每年以18.2%的幅度增加，在城市經濟高速發展的同時也面臨著嚴重的環境問題。對城市污水綜合凈化處理是避免水污染的有效措施，政府加大市政工程投資進行污水管網建設對于可持續發展有促進作用。除了從設計環節對污水管網工程優化改進外，還應將重點放在施工作業方面，使所設計的方案對施工單位起到指導作用。按照設計方案提出的要求，污水管網工程在施工期間需采取的質量控制措施有以下幾個方面。3. 1管肩控制管肩施工控制主要是針對護管砂、混凝土管肩而言，其對于污水管網功能的發揮影響較大。如在完成雙壁波紋管安裝之后， 在其管側及管頂應敷護管砂，而管基900 mm、1200 mm、1800mm范圍內要使用中粗砂填實,回填過程中應同時從管道兩側下料,防止管道出現位移;管頂以上500mm范圍內要使用中粗砂、石粉或符合要求的原土回填。對管肩實施質量控制時可增設支護結構，如支模澆注混凝土管肩、預埋鋼絲網片，以增強管肩的穩定性。3.2閉水試驗閉水試驗是為了檢測排水系統的功能是否正常,以及時提醒施工單位調整作業方案，或通過修改污水管網設計以改進管網功能。進行閉水試驗要具備足夠的條件，如進場原材料合格證、檢驗報告齊全;需復試的進場原材料試驗合格;混凝土、砂漿配合比;各分項工程驗收合格;閉水試驗自檢合格;試驗管段注水超過24h且上游水頭達到2m等。根據試驗結果，可對污水管網工程的效果作出明確的判斷。3. 3溝槽回填管道敷設結束后，應及時對溝槽回填處理，并充分夯實，以保證溝槽的穩定性。溝槽回填施工需注意嚴格控制回填的厚度，確保溝槽內的管道受到有中國煤化士管網工程標準的要求，分層虛鋪厚度應控制在250mm以內;所使用MYHC NMH G、檢測，合格之后方能用于回填處理。回填之后要檢查溝槽的密實度，對密實不足的進行二次處理。3.4竣工驗收竣工驗收是對污水管網施工質量的綜合審核，也是對管網工程設計方案的效果的驗證過程。竣工驗收工作要結合施工單位提供的各項數據資料，包括竣工圖及設計變更文件、主要材料及制品的合格證和試驗記錄、管道的平面位置及高程測量記錄、閉水試驗記錄、中間驗收記錄、回填土壓實度的檢驗記錄等。監理單位通過對數據的分析對比，確保污水管網指標合格后方能判為合格。4結語面對城市污水量持續增加的態勢,搞好污水管網工程建設是處理污水的必備條件和前提條件。作為設計單位，在規劃污水管網布局時應從多個角度考忠問題，提高污水管網的運輸效率，以維護城市環境的綠色環保和健康。參考文獻:[1]蒲進，盧齊齊.市政污水管網系統存在的問題及對策[J].中國高新技術企業，[2]王永磊,張克峰,李紅蘭,等.墾利縣污水管網設計研究[J].山東建筑大學學報，2006(1) :91-94.[3]劉鋒，蔣金輝，,王松林，等.大石街污水管網首期工程設計實例[J].建材世界.2010,31(5):74-76, 79.中國煤化工MYHCNMH G
