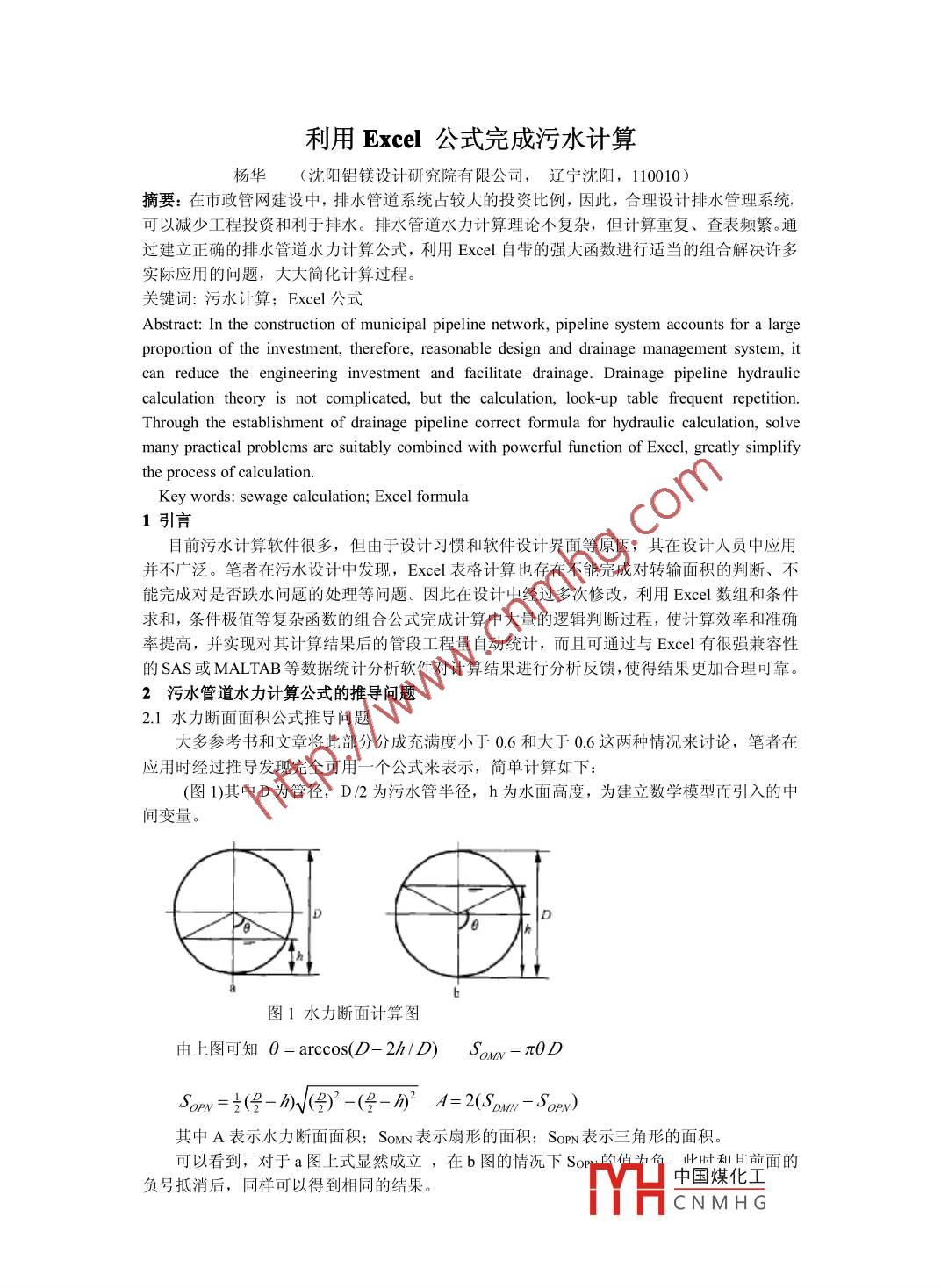

利用Excel公式完成污水計算楊華(沈陽鋁鎂設計研究院有限公司，遼寧沈陽， 110010)摘要:在市政管網建設中,排水管道系統占較大的投資比例，因此，合理設計排水管理系統,可以減少工程投資和利于排水。排水管道水力計算理論不復雜，但計算重復、查表頻繁。通過建立正確的排水管道水力計算公式，利用Excel自帶的強大函數進行適當?shù)慕M合解決許多實際應用的問題，大大簡化計算過程。關鍵詞:污水計算; Excel 公式Abstract: In the construction of municipal pipeline network, pipeline system accounts for a largeproportion of the investment, therefore, reasonable design and drainage management system, itcan reduce the engineering investment and facilitate drainage. Drainage pipeline hydrauliccalculation theory is not complicated, but the calculation, look-up table frequent repetition.Through the establishment of drainage pipeline correct formula for hydraulic calculation, solvemany practical problems are suitably combined with powerful function of Excel, greatly simplifythe process of calculation.Key words: sewage calculation; Excel formula1引言目前污水計算軟件很多，但由于設計習慣和軟件設計界面等原因，其在設計人員中應用并不廣泛。筆者在污水設計中發現，Excel表格計算也存在不能完成對轉輸面積的判斷、不能完成對是否跌水問題的處理等問題。因此在設計中經過多次修改，利用Excel數組和條件求和，條件極值等復雜函數的組合公式完成計算中大量的邏輯判斷過程，使計算效率和準確率提高，并實現對其計算結果后的管段工程量自動統計，而且可通過與Excel有很強兼容性的SAS或MALTAB等數據統計分析軟件對計算結果進行分析反饋,使得結果更加合理可靠。2污水管道水力計算公式的推導問題2.1水力斷面面積公式推導問題大多參考書和文章將此部分分成充滿度小于0.6和大于0.6這兩種情況來討論，筆者在.應用時經過推導發現完全可用一個公式來表示，簡單計算如下:(圖1)其中D為管徑，D/2 為污水管半徑，h為水面高度，為建立數學模型而引入的中間變量。a圖1水力斷面計算圖由上圖可知θ = arccos(D-2h1D) Sowv=πθDSorv=+(號-的(四)2-(是一分2 A= 2(Souv- Sopv)其中A表示水力斷面面積;SoMN表示扇形的面積;SopN表示三角形的面積?？梢钥吹剑瑢?duì)于a圖上式顯然成立，在b圖的情況下Sory的值為負。此時 和其前面的中國煤化工負號抵消后，同樣可以得到相同的結果。MHCNMH G2.2管徑D的求算問題關于污水計算的一些文章中許多作者常做如下引用“管道水力計算時，是在已知設計流量Q及管道粗糙系數n條件下，求管徑D、水力半徑R、充滿度k、管道坡度I和流速v。由于方程中有6個未知數，必須先假定3個，再求其它2個”。其實認真考慮不難發現，管徑D、水力半徑R、充滿度k、管道坡度I和流速v，這五個量中存在著三個函數關系:k=F(D,R) ; v=M(I,R); q=N(v, D,k)其中F、M、N表示各自函數關系;q表示流量為可確定的常數?？梢缘贸?，只需假設兩個變量其他三個便可以求得。而并非如上需先假定3個。下面利用excel中許多函數的組合運用來完成對以下兩個問題的處理:2.2.1完成對轉輸面積的判斷D6f& =SUMIF ($B$5:$B$101, A6, $F$5:$F$101)DH單位面積最小埋深0. 598節1節2轉輸流本段面本段流量總流量K=2. 72/Q0.10變化系數量(1/s)積(1/s)0.00.4. 372.612. 612.4524. 992. 985. 602. 266l0.0013.708.192.17SUMIF函數功能:SUMIF函數對符合指定條件的單元格求和。.語法: SUMIF(range,criteria,sum_ _range)range用于條件判斷的單元格區域。Criteria確定哪些單元格符合相加的條件。其形式可以是數字、表達式或文本。Sum_range是需要求和的實際單元格區域,只有當range中的相應單元格滿足criteria中的條件時，才對sum_ range 中相應的單元格求和。若省略sum_ range, 則對range 中滿足條件的單元格求和。2.2.2是否跌水問題的處理J6& =$B$3-T6+L6/1000ABN_02單位面積最小埋深污水計算表3|1判斷跌水判斷是否管長 |充滿度坡度跌水高度的坡度跌水290.00 0. 200 0. 003390.00172| -0. 78247 0. 000005300.00 0. 200 0. 01318|-0.00161|- 2. 974770. 000003545.00 0. 200 0. 00561| 0. 00275- 1. 956810. 00000如.上圖表示的為N6>0,用管頂最小覆土厚度加上管徑高度與計算得到的管底埋深做差，若N6≤0說明滿足最小覆士厚度，符合設計要求;若N6>0則說明不滿品晶小押深更求,這時，06=IF(N6<0， 0, N6)判斷得出滿足最小埋深的跌水高度中國煤化工YHCNMH G3結語基于Excel的大眾通用性，計算簡單直觀，易于掌握，對方案的修改變動可以根據需要增加和刪減管段，對于設計人員很實用。筆者在設計中使用Excel表多次用于實際污水的計算，在提高了效率的同時避免了由于人為判斷的錯誤。希望本文能起到拋磚引玉的的作用，對大家有所啟發，更好的認識和發掘Excel 的強大功能為我所用。4參考文獻:[1]彭永臻崔福義《給水排水工程計算機應用》(第二版)中國建筑工業出版社[2]張宏《Excel 數據處理與分析》電子工業出版社[3]周玉文趙洪彬《排水管網理論與計算》中國建筑工業出版社中國煤化工YHCNMH G
