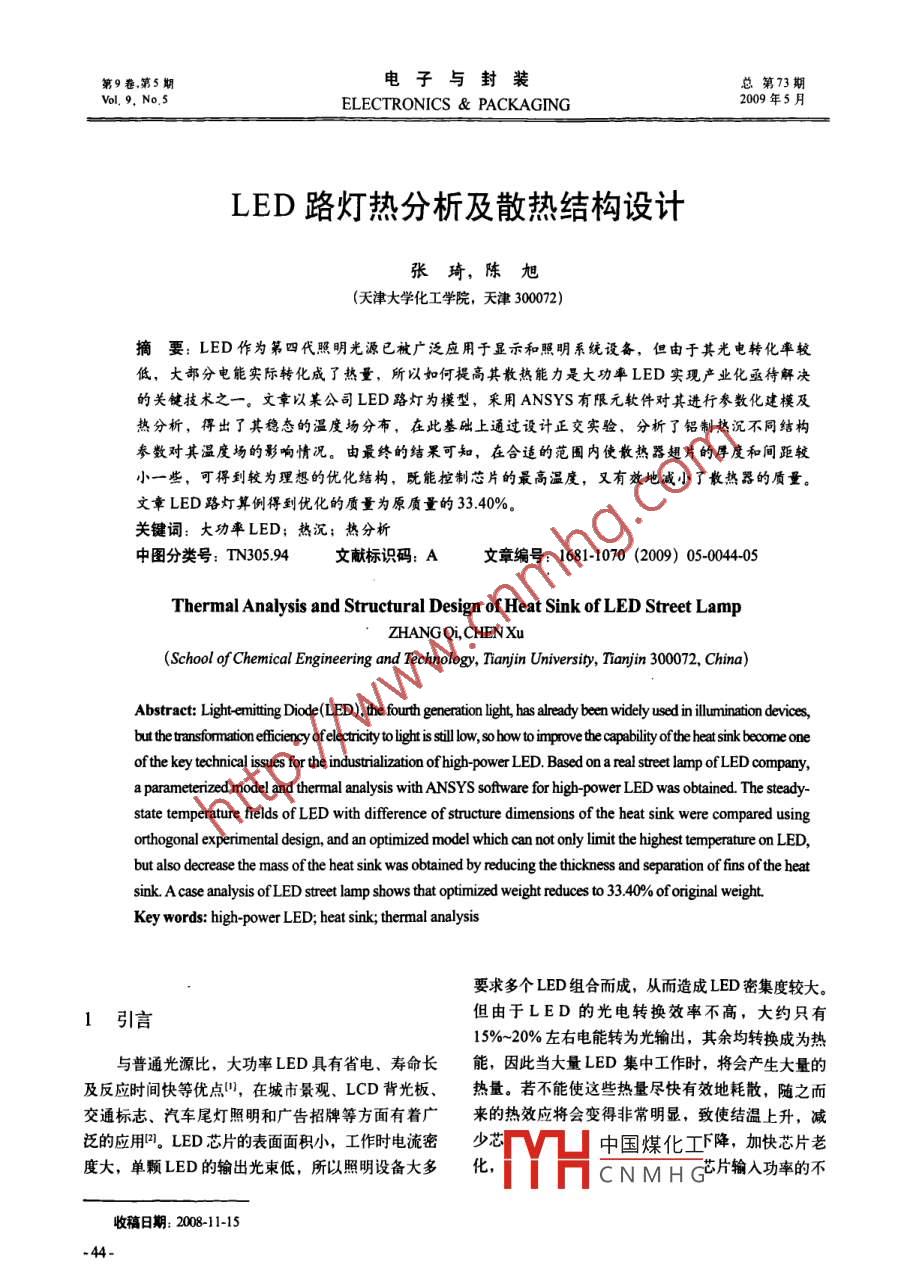

第9卷第5期電子與封裝總第73期ELECTRONICS PACKAGING2009年5月LED路燈熱分析及散熱結構設計張琦,陳旭(天津大學化工學院,天津300072)摘要:LED作為第四代照明光源已被廣泛應用于顯示和照明系統設備,但由于其光電轉化率較低,大部分電能實際轉化成了熱量,所以如何提高其散熱能力是大功率LED實現產業化亟待解決的關鍵技術之一。文章以某公司LED路燈為模型,釆用 ANSYS有限元軟件對其進行參數化建模及熱分析,得出了其穩態的溫度場分布,在此基礎上通過設計正交實驗,分析了鋁制熱沉不岡結構參數對其溫度場的影響情況。由最終的結果可知,在合適的范圍內使散熱器翅片的厚度和間距較小一些,可得到較為理想的優化結構,既能控制片的最高溫度,又有效地減小了散熱器的質量文章LED路燈算例得到優化的質量為原質量的33.40%關鍵詞:大功率LED;熱沉;熱分析中圖分類號:TN30594文獻標識碼:A文章編號:1681-1070(2009)05-004405Thermal Analysis and Structural Design of Heat Sink of LED Street LampZHANG QL, CHEN Xu(School of Chemical Engineering and Technology, Tianj in University, Tianjin 300072, China)Abstract: Light-emitting Diode(LED), the fourth generation light, has already been widely used in illumination devices,but the transformation efficiency ofelectricity to light is still low, so how to improve the capability of the heat sink become oneof the key technical issues for the industrialization of high-power LED Based on a real street lamp of LED companya parameterized model and thermal analysis with ANSYS software for high-power LED was obtained. The steady-state temperature fields of LED with difference of structure dimensions of the heat sink were compared usingal edesign, and an optimized model which can not only limit the highest temperature on LED,but also decrease the mass of the heat sink was obtained by reducing the thickness and separation of fins of the heatsink. a case analysis of LED street lamp shows that optimized weight reduces to 33. 40% of original weight.Key words: high-power LED; heat sink; thermal analysis要求多個LED組合而成,從而造成LED密集度較大。1引言但由于LED的光電轉換效率不高,大約只有15%-20%左右電能轉為光輸出,其余均轉換成為熱與普通光源比,大功率LED具有省電、壽命長能,因此當大量LED集中工作時,將會產生大量的及反應時間快等優點以,在城市景觀、LCD背光板、熱量。若不能使這些熱量盡快有效地耗散,隨之而交通標志、汽車尾燈照明和廣告招牌等方面有著廣來的熱效應將會變得非常明顯,致使結溫上升,減泛的應用。LED芯片的表面面積小,工作時電流密少e. YH中國煤化工下降,加快芯片老度大,單顆LED的輸出光束低,所以照明設備大多化CNMHG片輸入功率的不稿日期:2008-11-15第9卷第5期張琦,陳旭LED路燈熱分析及散熱結構設計斷提高,因散熱問題牽扯到光、電、色等一系列的在實際情況中熱量沿以下路徑傳遞芯片·導問題顯得更加突出4,因此對該結構進行熱分析和電膠PCB板-導熱膠·散熱器。本文主要研究該LED優化設計就變得異常關鍵的散熱器結構優化,故建模時假設PCB板是各向在設計LED發光器件時,為了較好地控制結溫,性的,并忽略導電膠和導熱膠,且由于該燈對稱,取良好的散熱設計主要是出于以下考慮:一方面改善1/2建模,模型如圖2所示器件內部封裝結構,提高發熱芯片向外殼傳導熱量對與空氣中接觸的散熱器外表面均設為自然對的能力;另外一方面提高外殼向外界散熱的能力。流,對流系數為10W(m2K),由于燈罩的密封本文利用 ANSYS有限元分析軟件,對某公司作用,模型其他表面均定義為絕熱。每個芯片的輸LED路燈的散熱結構進行了參數化設計及熱分析,入功率W,其中15%轉化為光能,85%轉化為熱能并通過設計正交實驗,分析了鋁制熱沉各結構尺寸所以將(37X10°)Wm3的生熱率載荷施加于芯片變化對其溫度場的影響情況,最終得到較為理想的實體上,環境溫度均假設為25℃,定義各種材料屬優化結構,達到了在散熱效果基本不變的前提下,性(見表3)。降低散熱器用料,控制成本的目的。對模型網格劃分后進行有限元計算,得出模型的穩態溫度場,由結果(見圖3)可知模型最高溫度2模型的建立與熱分析為43.84℃,出現在原模型中心兩列從底部數第三個芯片上,由于該芯片處在中心兩列,且底側為散熱本文的分析原型為某公司的SMRL-10l路燈(見器的固定結構,而無散熱翅片,故溫度較高。圖1),所用到的主要參數見表1和表2。MAAAA2mm x 2mm x 0.5mm圖1某公司SMRL101路燈表1LED封裝中材料熱性能參數圖2原LED實體模型圖SM-RL-101路燈主要參數表3LED中元件材料熱性能參數總功率整體外形尺寸410mmx300mmx80mm元件熱傳導率/W(mt)LED芯片數量LED芯片1256LED芯片尺寸Immxlmm x023mmPCB板厚度鋁制散熱器2382mm散熱器質量表2原型鋁制散熱器的結構尺寸3散熱結構的參數化建模及優化設計散熱器結構尺寸/mm3參數化建模翅片厚度中國煤化工效計,本文使用翅片間距ANS翅片高度CNMHG了參數化模型APD性、解釋性語言底板厚度6類似于 FORTRAN,可提供一般程序語言的功能,如第9卷第5期電子與封裝參數、宏、標量、向量及矩陣運算、分支、循環、重本次建模使用APDL,首先建立所要設計的散復以及訪問 ANSYS有限元數據庫等,可以用 if-then-熱器結構參數(翅片厚度、翅片間距、翅片高度、底else分支結構和do循環及用戶指令生成執行一系列板厚度)間的結構關系,然后利用 if-then-else分支任務的宏,因此在同種問題多次建模的過程中具結構分別建立散熱翅片數為奇數和偶數的模型。有廣泛的應用。3.2正交試驗設計法及模擬結果正交試驗設計法具有完成試驗要求所需的實驗次數少、數據點分布均勻、可用相應的極差分析方法等對試驗結果進行分析等優點。本文為了縮小模擬的運算規模,分析散熱器各結構尺寸變化對其溫度場的影響情況,所以設計正交試驗對該參數化模型進行多次熱分析。把影響最終溫度場分布的四個散熱器結構參數作為因素,每個因素取5個水平(見表5至表8),以散熱器質量和芯片最高溫度為試驗指標,選取正交表L35(56)圖3原模型熱分析結果圖過程及結果如表4所示表4正交試驗?zāi)M結果表序翅片厚度翅片間距翅片高度平板厚度mmm短片數長片數散熱器質量與模型比重芯片最高溫度43.864342101.043.77884745.0545.33.56482884501944524125.1392945876799778850.5347.5483.723.13572.9146.4.010844016170679623345.852.26652.70472126127441.9554.743964中國煤化工43.7216801CNMHG4144251214549.884131第9卷第5期琦,陳旭:LED路燈熱分析及散熱結構設計3.3結果數據分析翅片間距增加,散熱器質量減小,芯片最高溫度增通過表4的結果數據可看出第22號模型的結構加;隨翅片高度增加,散熱器質量增加,芯片最高最為理想,該模型的芯片最高溫度為43.72℃,小于溫度減小;隨平板厚度增加,散熱器質量增加,芯原模型的43.84℃,但其質量?jī)H是原模型的3340%,片最高溫度減小。因此如果選用該模型,可達到在散熱效果基本不變的前提下降低散熱器用料、控制成本的目的表8平板厚度對試驗指標的極差分析表利用極差分析方法對表4中正交試驗?zāi)M結果水平序號翅片高度 mm w/kgT℃進行分析(見表5~表8),將數據繪圖如圖4圖73823429243.42表5翅片厚度對試驗指標的極差分析表3.6203.26543.47水平序號翅片厚度/ mm w/kg44.492.45644.983.818極差13672.0603.309注:同表5。2.73743.14魯牧熱器量極差2.140算}萬芯片最高溫度注W為該因素水平對應的散熱器質量的平均值;T為該因素水平對應的芯片最高溫度的平均值;極差等于各試驗指標平均值中的最大值減最小值。表6翅片間距對試驗指標的極差分析表水平序號翅片間距/ mm W/kg2.95446.1041300945.01翅片厚度/mm3.143.823.33342.76圖4翅片厚度一試驗指標關系曲線3.68741.26極差0.7334.840■散熱器質算翼芯片最高溫度注:同表5。45表7翅片高度對試驗指標的極差分析表水平序號翅片高度 mm W/kg41.78能d3.361426144.672.885翅片間距mm極差0.780圖5翅片間距試驗指標關系曲線注:同表5中國煤化工表8中各因素對對由表5~表8和圖4圖7可得出:隨著翅片厚試驗指CNMH熱器各結構參度的增加,散熱器質量增加,芯片最高溫度增加;隨數對散熱器質量及芯片最高溫度影響大小的情況。第9卷第5期電子與封裝對散熱器質量的影響由大到小的因素依次為:翅的材料成本將下降近40元,由此可大量降低大功率片厚度、平板庳度、翅片高度、翅片間距。對芯LED的成本,節約材料。片最高溫度的影響由大到小的因素依次為:翅片在對所有的模型進行分析后,發現模型邊緣溫間距、翅片高度、平板厚度、翅片厚度。綜上所度較低,而最高溫度均出現在同一芯片上,原因是述,在設計翅片式大功率LED散熱結構時,應在由于需要固定散熱器,該芯片底部沒有散熱翅片合適的范圍內使翅片的厚度和間距盡可能小一些,因此考慮利用散熱器的邊緣作為固定位置,而將原這樣可以同時有效地減小散熱器的質量,控制芯模型缺少的翅片補齊,則最高溫度出現在處于整個片的最高溫度。模型最中間的芯片上,且最高溫度僅41.74℃,比原模型低2.1℃,可見原散熱器為固定而設計的中間無散熱器質量舞萬芯片嫩高溫度翅片結構對于散熱影響較大。當然還可以考慮其他固定散熱器的形式,以避免原模型造成的散熱不良45參考文獻:and Supply( Z]. Chain Relationships for Solid-State Light41[2] David G Pelka, Kavita PateL. An Overview of LED Applidings of SPIe,圖6翅片高度-試驗指標關系曲線20045(186:15-263]齊昆,陳旭大功率LED封裝界面材料的熱分析門電子封裝,2007,7(6):8-13條某芯片敝高溫度[4 James Petroski. Thermal Challenges Facing New Generation[. Proceedings of SPIE, 2002, 4776, 215-222.與3[5]錢可元,胡飛,吳慧穎大功率白光LED封裝技術的研究門半導體光電,2005,26(2):l18126]張雪粉,陳旭功率電子散熱技術電子與封裝,2007,7]博弈創作室APDL參數化有限元分析技術及其應用實例505560[M]北京:中國水利水電出版社,2004平板厚度/mm8]馮亞云化工基礎實驗M北京:化學工業出版社,200圖7平板厚度·試驗指標關系曲線作者簡介4結論及展望張琦(1985-),男,山東廣饒人天津大學化工學院,碩士研究生,主要本文利用 ANSYS有限元分析軟件,對大功率從事結構熱分析及功率電子封裝的研LED進行了熱分析,并通過設計正交實驗,分析了究翅片式鋁制熱沉各結構參數變化對其溫度場的影響陳旭(1962),男,浙江衢州人,情況,并得到了較為理想的散熱結構模型。如選用中國煤化工微電子封裝及可靠性表4中最優的第22號模型,按每噸標準合金壓鑄鋁研CNMHG錠約135萬元計算,則每個大功率LED路燈散熱器
