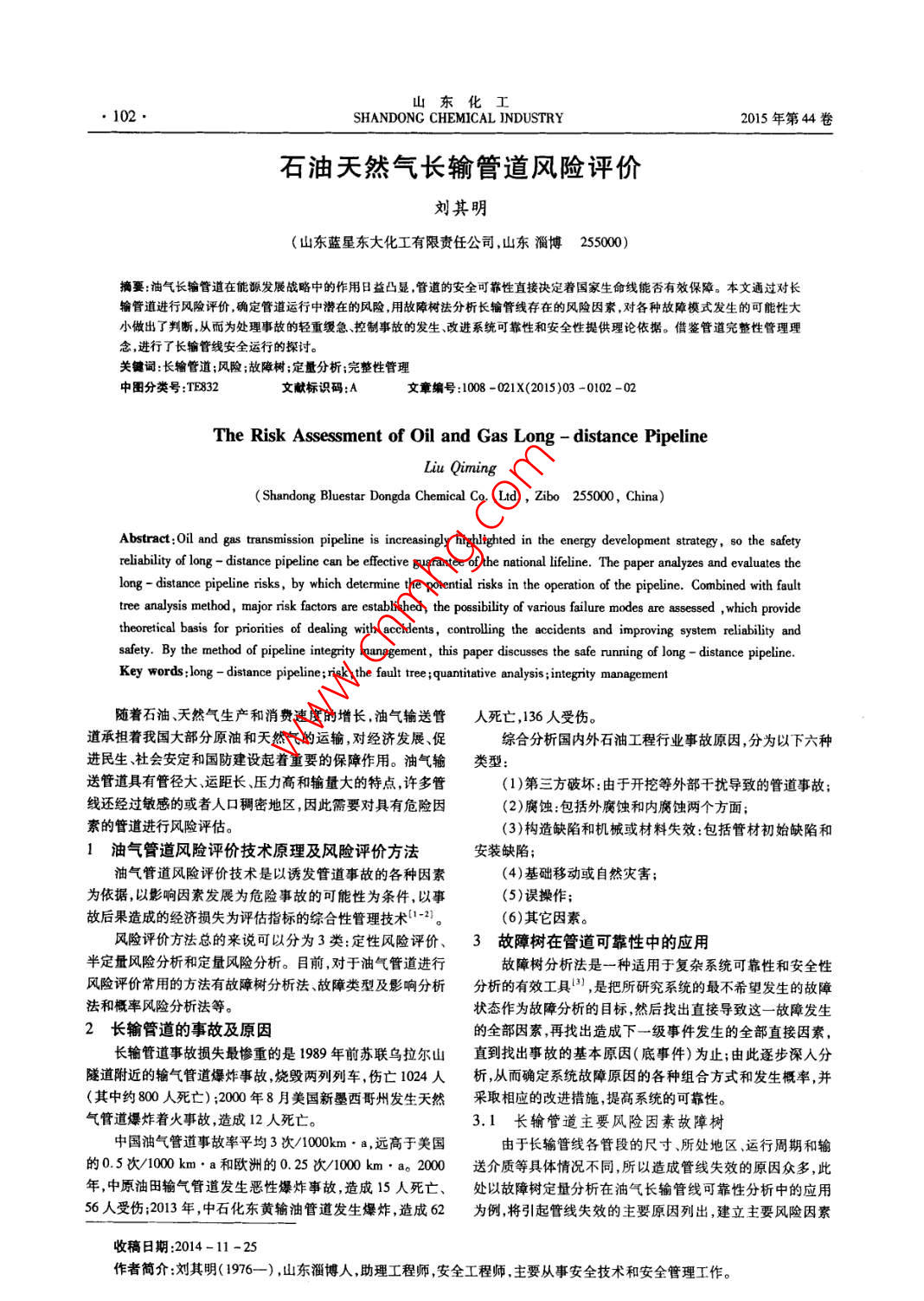

u東化工●102●SHANDONC CHEMICAL INDUSTRY2015年第44卷石油天然氣長輸管道風險評價劉其明(山東藍星東大化工有限責任公司,山東淄博255000)摘要:油氣長輸管道在能源發展戰略中的作用益凸顯,管道的安全可靠性直接決定著國家生命線能否有效保障。本文通過對長輸管道進行風險評價,確定管道運行中潛在的風險,用故障樹法分析長輸管線存在的風險因素.對各種故障模式發生的可能性大小做出了判斷,從而為處理事故的輕重縵急控制事故的發生、改進系統可靠性和安全性提供理論依據。借鑒管道完整性管理理念,進行了長輸管線安全運行的探討。關鍵詞:長輸管道;風險;故障樹;定量分析;完整性管理中圖分類號:TE832文獻標識碼:A文章編號1008 -021X(2015)03 -0102 -02The Risk Assessment of Oil and Gas Long - distance PipelineLiu Qiming( Shandong Bluestar Dongda Chemical Co. ,Ltd. , Zibo 255000, China)Abstract:Oi and gas transmission pipeline is increasingly highlighted in the energy development stratesy, so the saferyreliability of long - distance pipeline can be efective guarantee of the national lifeline. The paper analyzes and evaluates thelong - distance pipeline risks, by which determine the potential risks in the operation of the pipeline. Combined with faulttree analysis method, major risk factors are established , the possibility of various failure modes are ssessed , which providetheoretical basis for prionties of dealing with ecients, contrlling the accidents and improring system rliability andsaety. By the method of pipeline integrity management, this paper discusses the safe running of long - distance pipeline.Key words;long - distance pipeline ;nisk ;the fault tree ;quantitative analysis ;ntegrity management隨著石油、天然氣生產和消費速度的增長,油氣輸送管人死亡,136 人受傷。道承擔著我國大部分原油和天然氣的運輸,對經濟發展、促綜合分析國內外石油工程行業事故原因,分為以下六種進民生、社會安定和國防建設起著重要的保障作用。油氣輸類型:送管道具有管徑大運距長、壓力高和輸量大的特點,許多管(1)第三方破壞:由于開挖等外部干擾導致的管道事故;線還經過敏感的或者人口稠密地區,因此需要對具有危險因(2)腐蝕:包括外腐蝕和內腐蝕兩個方面;素的管道進行風險評估。(3)構造缺陷和機械或材料失效:包括管材初始缺陷和1油氣管道風險評價技術原理及風險評價方法安裝缺陷;油氣管道風險評價技術是以誘發管道事故的各種因素(4)基礎移動或自然災害;為依據,以影響因素發展為危險事故的可能性為條件,以事(5)誤操作;故后果造成的經濟損失為評估指標的綜合性管理技術1-2]。(6)其它因素。風險評價方法總的來說可以分為3類:定性風險評價、3故障樹在管道可靠性中的應用半定量風險分析和定量風險分析。目前,對于油氣管道進行故障樹分析法是一種適用于復雜系統可靠性和安全性風險評價常用的方法有故障樹分析法故障類型及影響分析分析的有效工具” ,是把所研究系統的最不希望發生的故障法和概率風險分析法等。狀態作為故障分析的目標,然后找出直接導致這一故障發生2長輸管道的事故及原因的全部因素,再找出造成下一級事件發生的全部直接因素,長輸管道事故損失最慘重的是1989年前蘇聯烏拉爾山直到找出事 故的基本原因(底事件)為止;由此逐步深人分隧道附近的輸氣管道爆炸事故,燒毀兩列列車傷亡1024人析,從而確定系統故障原因的各種組合方式和發生概率,并.(其中約800人死亡) ;2000年8月美國新墨西哥州發生天然采取相應的改進措施,提高系統的可靠性。氣管道爆炸著火事故,造成12人死亡。3.1長輸管道主要風險因素 故障樹.中國油氣管道事故率平均3次/1000km . a,遠高于美國由于長輸管線各管段的尺寸、所處地區、運行周期和輸?shù)?.5次/1000 km●a和歐洲的0. 25次/1000 km. ao 2000送介質等具體情況不同,所以造成管線失效的原因眾多,此年,中原油田輸氣管道發生惡性爆炸事故，造成15人死亡、處以故障樹定量分析在油氣長輸管線可靠性分析中的應用56人受傷;2013年,中石化東黃輸油管道發生爆炸,造成62為例,將引起管線失效的主要原因列出,建立主要風險因素收稿日期:2014-11-25作者簡介:劉其明( 1976- -) ,山東淄博人，助理工程師,安全工程師.主要從事安全技術和安全管理工作。第3期劉其明:石油天然氣長輸管道風險評價●103●故障樹,以其為對象進行詳細的定量分析。如圖1,該故障樹個與門構成。該故障樹的最小割集為: {X1},{X2},{X3}，由一個頂事件、四個中間事件、十個基本事件、四個或門和一{X4},{X5},{X6},{X7},{X8},{X9},{X10}。T管道破裂Al存在缺陷A2管道嚴重腐蝕A3第三方破壞A4誤操作X9X10X材X2管X3管道抗體為破慶生設計運營維護科機械迎施上'性差環及外力性能差聯陽圖1 主要風險因素故障樹3.2管道 故障樹定量分析4提高油氣長輸管道安全運行的建議為了計算系統頂事件的發生概率和對基本事件進行重.1 加強油氣長輸管道設計、建設安全管理要度分析,必須知道基本事件的發生概率。對于基本事件的在進行管道設計時必須嚴格執行國家石油天然氣行業發生概率,本文用專家主觀判斷法結合模糊算法來估算。由的現行標準、規程規范和管理規定;在線路選擇時避開不良于專家可能精確估算事件的概率,而且當事件的描述不明確地質地段,采取合理有效的防靜電和雷擊措施,使自然災害時,專家傾向于采用自然語言,如“小”“大”等來描述事件的對管線造成的不良影響降到最低;對河流、公路等穿越段管概率。由于這些自然語言帶有- -定的模糊性,不可能用傳統線采用套管 保護;管線防腐應采取外涂層加陰極保護的聯合方法處理,因此這里采用模糊集理論處理這些不確定信息，防腐技術。用三角形模糊數或梯形模糊數代替這些自然語言。設備的規格和選型要經過充分的、科學的論證,避免因以底事件“管道施工缺陷"為例,評價該底事件概率大材質選擇不當?shù)仍驇?lái)的管道硬傷;材料設備的購買要通小,可按以下步驟進行估算:過嚴格的資質審查,并指定專人負責監管所有設備采購環(1)選擇專家組成評估組,對“管道施工缺陷"做主觀判斷;節;另外材料和設備在使用前還應進行相應的檢測和檢驗，(2)選用模糊數的a截集和平均算法來組合不同專家及時發現并處理存在的問題。的意見;嚴格審查施工單位的各項施工組織方案，確保符合技術(3) 把模糊數轉化為模糊可能性值(FPS)。FPS 代表了規范和工程實際;對焊接作業的方式、工藝和作業現場的環專家對某- -事件發生可能性的信任度;境因素進行有效管控,確保施焊能夠按照作業指導書要求執(4)把FS轉化為模糊失效率(FFR)。行;還應保障管道下溝時避免碰到防腐層,并使用科學儀器以此類推，可以計算故障樹中其他底事件的概率大小。進行檢測,穿越段的焊 口還要進行射線和超聲波探傷。結合計算機編程,計算10個底事件的概率,如下表1。4.2對油氣長輸管道運行進行完整性管理表1基本事件發生概率近年來,管道的完整性評價與完整性管理逐漸成為世界基本事件專家意見.發生概率各大管道公司普遍采取的一項重要管理內容,通過對管道運X1材料機械性差很小小小較小小0.0003547營中面臨的安全因素識別和評價,制定相應的安全風險控制X2管道施工缺陷很小小較小小中0. 007370對策,不斷改善識別到的不利影響因素,從而將管道運營的X3管道初始缺陷很小較小小較小中0.0010038安全風險水平控制在合理的、可接受的范圍內,達到減少管X4腐蝕較小中中較大中0.050004道事故發生、經濟合理地保證管道安全運行的目的。X5管道抗蝕性差很小小較小較小中管道完整性管理(的內容包括:風險因素識別、識別出的X6人為破壞小較小中較大大0.0050004風險排序及確定高風險區域、數據收集檢查和整合、風險評x7自然災害及外力小中中較小較小0. 0021499價、基于風險的管道檢測完整性評價響應和維修、預防,以X8設計很小很小小小較小0. 0002320及完整性管理方案(4]。X9運營小小較小小中0. 00805結論x9維護較小小較小中較小0.0016871(下轉第106頁)山東化工●106●SHANDONG CHEMICAL INDUSTRY2015年第44卷為比較改造前后的變化，以2012年為基準,與2014年上半年進行對比,計算改造前后的能耗,計算匯總?cè)绫?。表1節能效果對比表改造前(2012年平均)改造后(2014年上半年均)能源消耗種類數量折標煤系數折標煤/<(ee/h)數量折標煤(/(ee/h)加熱爐燃?xì)庀?( Nm/h)570. 815kgce/Nm'0.69856190. 782kgce/Nm?0. 4841汽提塔高壓蒸汽消耗/(t/h)8.40. 1141ce/t0. 95768.20. 14te10.9348壓縮機高壓蒸汽消耗/(Uh)19.00. 011tce/t0. 209020.20.011ce/t0. 222E201高壓蒸汽消耗/(Vh)3.20.141e/0.36482. 90. 114tce/t0. 3306E103用電量/(kW)130.00. 1229kge/kWh0.0160132.0 0. 129kge/kWh0. 01622. 24591.9879平均進料量/(Vh)8C單位進料能耗/(t標煤/t進料)0.02810.0211說明:1)燃料氣的折標煤系數根據當年燃料氣組成的分析結果平均值，以其低(位)發熱量為計算基礎折算算得出(21。2)壓縮機透平為背壓式,消耗高壓蒸汽產生低壓熱汽，E201消耗高壓蒸汽變?yōu)槔淠?所以折標煤系數不同。芳烴裝置屬于連續生產, 2012年共計運行357天,計算參考文獻年節能為:OEu= (0.0281 -0.0211) x 80 x357 x24 =4798.1t標[1]國家統計局.中國統計年鑒[ M].北京:中國統計出版社，2012.煤/a。[2]國家質量監督檢驗檢疫總局. GB/T 2589 - 2008 綜合能5效益核算耗計算通則[S].北京:中國標準出版社,2008.本項目節約的主要是燃料氣,節約的蒸汽也是由消耗燃[3]國家質量監督檢驗檢疫總局. CB/T 13234 - 2009企業節料氣而生產,所以全部折算為燃料氣計算經濟效益。按照年能量計算方法[S]北京:中國標準出版社,2009.節約4798. It標煤計算,每年可以節約588.7萬標立燃料氣,按照2014年上半年價格計算,折合人民幣1074. 3萬元。(本文文獻格式:杜成磊.歧化裝置的節能改造[J].山東化同時,減少燃料氣消耗,還減少煙氣中顆粒物的排放和工,2015 ,44(3):104- 106. )碳排放,具有良好的社會效益。*********************************************************(上接第103頁)[2]四川石油管理局管道風險管理[M].北京:石油工業出我國的管道運輸行業起步晚,設計、管理水平相對落后,通過版社,1995.建立長輸油氣管線普遍意義的故障樹，識別引起管道失效的[3]俞樹榮,馬 欣,劉 展,等. 在役長輸管道不同時期可靠主要風險因素;采用專家判斷和模糊理論相結合的方法,確性安全評價[J].蘭州理工大學學報,2005 ,31(4):65 -定底事件的發生概率,有助于識別引起管道失效的主要風險57.因素的發生幾率,結合管道完整性管理,從根本上防止事故[4]錢成文,侯銅瑞. 管道的完整性評價技術[J].油氣儲運，的發生。2000, 19 (7):11-15.[1]張鵬,段永紅. 長輸管線風險技術的研究[J].天然氣工(本文文獻格式:劉其明.石油天然氣長輸管道風險評價[J].業，1998,18(5):72 -76.山東化工,2015 ,44(3) :102 - 103 ,106. )濰坊亞星超額完成節能責任目標最近,從國家發改委、山東省經信委獲悉,濰坊亞星化學股份有限公司在2013年萬家企業節能目標責任考核中,以103分的成績獲得“超額完成"考核等級。亞星作為濰坊市重點用能企業之-,被納人全國萬家企業節能低碳行動之列。2013年,該公司在加快建立企業能源管理體系持續改進企業能源管理水平的同時,積極采用新技術新工藝,先后實施了大功率冷卻塔無電化、鍋爐引風機電機變頻節電離子膜燒堿電解槽重涂換膜等7大節能改造,促進了節能技術進步,提高了能源利用效率。該公司2013年全年完成節能量41611.7噸標準煤,超額完成“十二五"責任目標的23.53%。(濰坊亞星集團)
