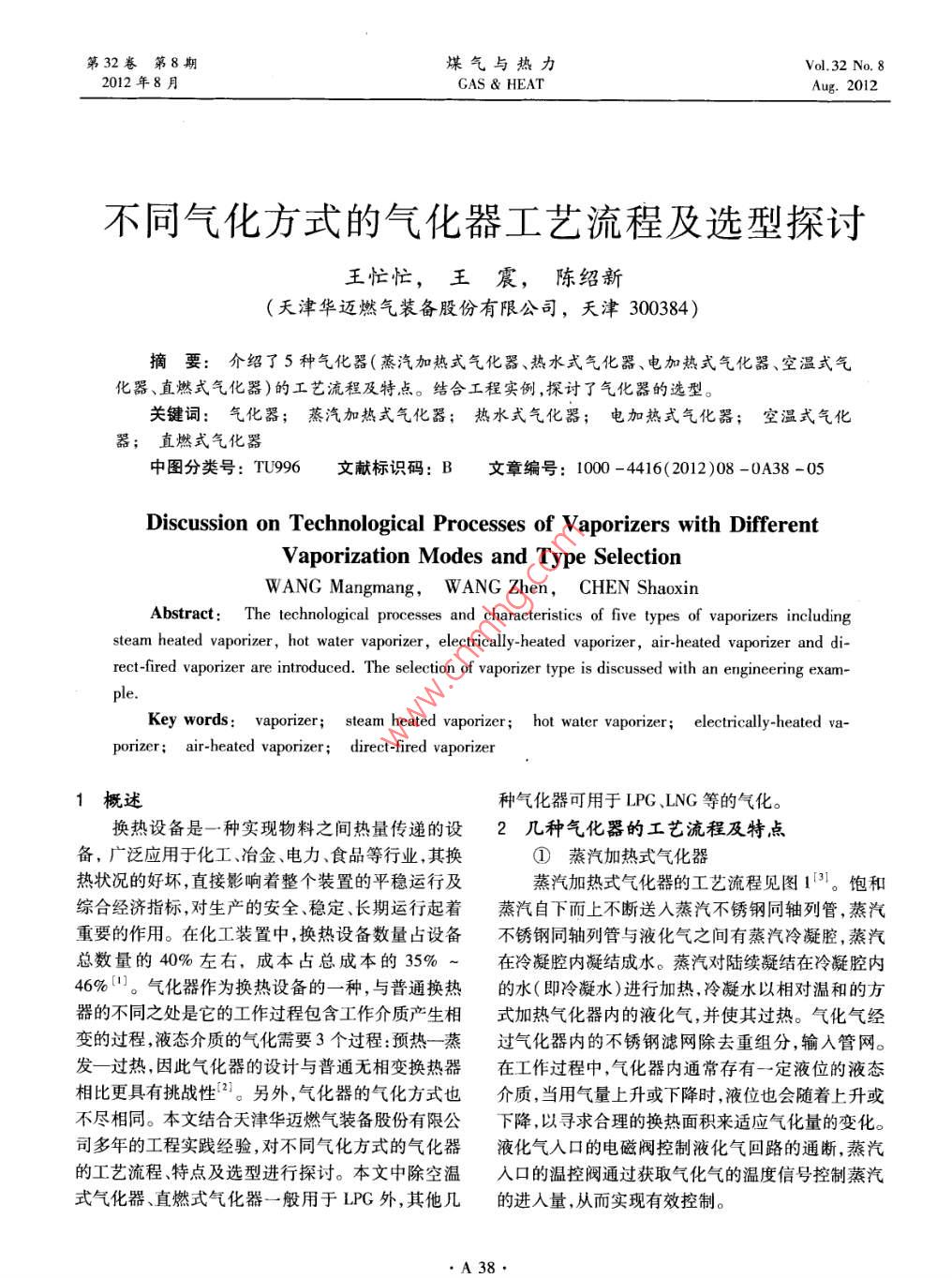

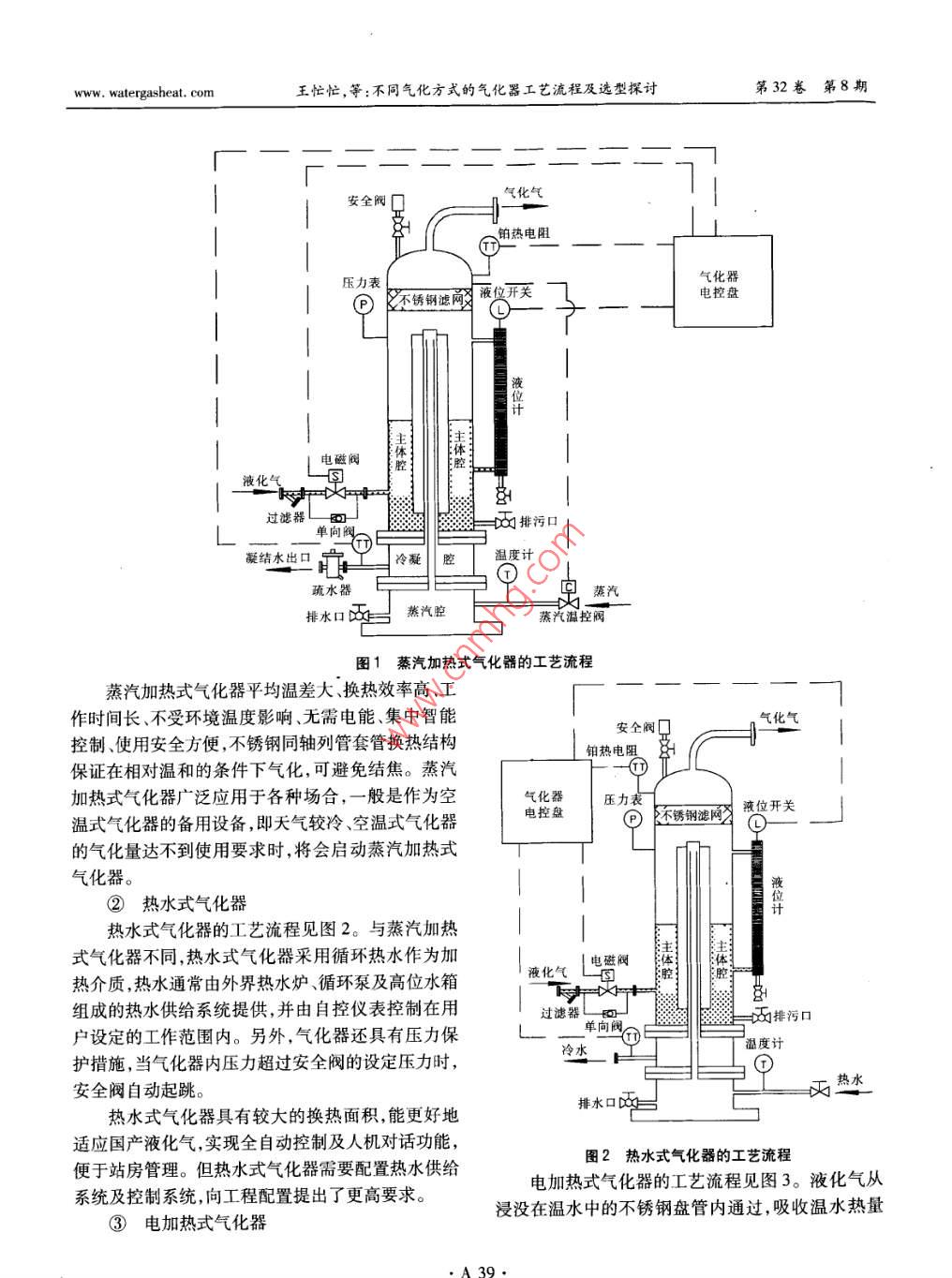

第32卷第8期煤氣與熱力Vol.32 No. 82012年8月GAS & HEATAug. 2012不同氣化方式的氣化器工藝流程及選型探討王忙忙，王震， 陳紹新(天津華邁燃?xì)庋b備股份有限公司，天津300384)摘要:介紹了5種氣化器(蒸汽加熱式氣化器、熱水式氣化器、電加熱式氣化器、空溫式氣化器、直燃式氣化器)的工藝流程及特點。結合工程實例，探討了氣化器的選型。關鍵詞:氣化器; 蒸汽加熱式氣化器; 熱水式氣化器;電加熱式氣化器; 空溫式氣化 .器;直燃式氣化器中圖分類號: TU996文獻標識碼: B文章編號: 1000 -4416(2012 )08 -0A38 -05Discussion on Technological Processes of Vaporizers with DifferentVaporization Modes and Type SelectionWANG Mangmang，WANG Zhen，CHEN ShaoxinAbstract: The technological processes and characteristics of five types of vaporizers includingsteam heated vaporizer, hot water vaporizer , electrically-heated vaporizer, air-heated vaporizer and di-rect-fired vaporizer are introduced. The selection of vaporizer type is discussed with an engineering exam-ple.Key words: vaporizer; steam heated vaporizer; hot water vaporizer; electrically-heated va-porizer; air-beated vaporizer; direct-fired vaporizer1概述種氣化器可用于LPG、LNG等的氣化。換熱設備是一種實現物料之間熱量傳遞的設2幾種氣化器的工藝流程及特點備，廣泛應用于化工、冶金、電力、食品等行業,其換①蒸汽加熱式氣化器熱狀況的好壞，直接影響著整個裝置的平穩運行及蒸汽加熱式氣化器的工藝流程見圖1月1。飽和綜合經濟指標,對生產的安全、穩定、長期運行起著蒸汽自下而上不斷送人蒸汽不銹鋼同軸列管,蒸汽重要的作用。在化工裝置中,換熱設備數量占設備不銹鋼同軸列管與液化氣之間有蒸汽冷凝腔,蒸汽總數量的40%左右，成本占總成本的35%~在冷凝腔內凝結成水。蒸汽對陸續凝結在冷凝腔內46%“。氣化器作為換熱設備的一-種,與普通換熱的水(即冷凝水)進行加熱,冷凝水以相對溫和的方器的不同之處是它的工作過程包含工作介質產生相式加熱氣化器內的液化氣,并使其過熱。氣化氣經變的過程,液態介質的氣化需要3個過程:預熱一蒸過氣化器內的不銹鋼濾網除去重組分輸人管網。發一過熱,因此氣化器的設計與普通無相變換熱器在工作過程中,氣化器內通常存有一定液位的液態相比更具有挑戰性[2。另外,氣化器的氣化方式也介質,當用氣量上升或下降時,液位也會隨著上升或不盡相同。本文結合天津華邁燃?xì)庋b備股份有限公下降,以尋求合理的換熱面積來適應氣化量的變化。司多年的工程實踐經驗,對不同氣化方式的氣化器液化氣人口的電磁閥控制液化氣回路的通斷,蒸汽的工藝流程、特點及選型進行探討。本文中除空溫人口的溫控閥通過獲取氣化氣的溫度信號控制蒸汽式氣化器、直燃式氣化器一般用于LPG外,其他幾的進人量,從而實現有效控制?！馎38.www. watergasheat. com王忙忙,等:不同氣化方式的氣化器工藝流程及選型探討第32卷第8期氣化氣安全閥壓力表氣化器必不銹鋼速網液位開關一 7電控盤o-個電磁閥液化氣B過濾器0D排污口L.單向閥行凝結水出口0:冷凝 R溫度計中疏水器蒸汽排水口兩二然汽腔蒸汽溫控閥圖1蒸汽加熱式氣化器的工藝流程蒸汽加熱式氣化器平均溫差大換熱效率高.工作時間長、不受環境溫度影響、無需電能、集中智能安全閥口控制、使用安全方便,不銹鋼同軸列管套管換熱結構鉑熱電甩E保證在相對溫和的條件下氣化，可避免結焦。蒸汽團J加熱式氣化器廣泛應用于各種場合,一般是作為空液位開關溫式氣化器的備用設備，即天氣較冷、空溫式氣化器不銹鋼速網入的氣化量達不到使用要求時,將會啟動蒸汽加熱式氣化器。熱水式氣化器熱水式氣化器的工藝流程見圖2。與蒸汽加熱式氣化器不同，熱水式氣化器采用循環熱水作為加熱介質,熱水通常由外界熱水爐、循環泵及高位水箱液化氣一腔腔產組成的熱水供給系統提供,并由自控儀表控制在用過濾器=0排污口單向戶設定的工作范圍內。另外,氣化器還具有壓力保冷水F護措施,當氣化器內壓力超過安全閥的設定壓力時，D安全閥自動起跳。滅熱水排水=熱水式氣化器具有較大的換熱面積，能更好地適應國產液化氣,實現全自動控制及人機對話功能，圖2熱水式氣化器的工藝流程便于站房管理。但熱水式氣化器需要配置熱水供給電加熱式氣化器的工藝流程見圖3。液化氣從系統及控制系統,向工程配置提出了更高要求。浸沒在溫水中的不銹鋼盤管內通過,吸收溫水熱量③電加熱式氣化器第32卷第8期煤氣與熱力www. watergasheat. com后氣化并過熱,經過設備本身的氣液分離器脫去重電加熱式氣化器具有傳熱效率高、體積小、倒吸組分后輸入管網。溫水的熱量由電加熱器提供,水式排污徹底 、智能- -體 化控制等優點。受供電能力溫由電控盤上的儀表自動控制在工作范圍內，通常的影響,電加熱式氣化器的氣化能力也受到限制。為(60+2.5)C。當水溫低于最低溫度(55 C)時，-般都是北方使用電加熱式氣化器，當然南方也有，電控盤會自動報警;當水溫高于最高溫度(70 C)但是大部分用于調峰,而非日常使用。時,電控盤會自動報警并切斷電加熱器電源。當水④空溫式氣化器位低于設定的最低下限時,電控盤會自動報警并切.空溫式氣化器的工藝流程見圖4?？諟厥綒饣瘮嘣O(shè)備電源。氣化器設置超壓保護和防過液保護。器由調壓箱、換熱器和液位顯示及保護系統(液位計和防過液裝置)3部分組成(4-51。調壓箱內串聯F二安全閥口調壓器A和調壓器B，先設定調壓器B的出口壓力鉑熱電阻I(pu)略高于調壓器A的出口壓力,pn為實際液化氣中氣化氣工作壓力。在正常情況下，因?yàn)閜p >pn,根據調壓排污口器工作原理,調壓器A進行正常調壓時，調壓器B水位開關不起調壓作用。當調壓器A出現故障時,PA會突然事上升,當ps >pg時調壓器B開始工作,確保進人換熱器的壓力不超過p ,設備仍可穩定供氣。換熱器主要由高效換熱的低溫鋁合金縱向翅片異氣化器電控盤管組成,每個翅片管又分為蒸發段和過熱段兩部分。蒸發段提供足夠的換熱面積將液態介質轉化為氣態介質;過熱段進--步加熱氣體,提高出口氣體溫度,溫度計①電加熱器從而達到穩定輸配的效果。由于液化氣氣化時吸收的熱量由環境提供,所以氣化器應安裝在空氣通暢的地方,且橇體應安裝在高出地面200mm以上的排水口兩=基礎上。還可根據用戶的要求增設強制換風和強制圖3電加熱式 氣化器的工藝流程熱風裝置。復位球閥安全閥幾氣化氣液位開關D壓力表工作調監控調壓器A壓器BBL◆液化氣調壓箱換熱器液位顯示及保護系統圖4空溫式氣化器的工藝流程www. watergasheat. com王忙忙,等:不同氣化方式的氣化器工藝流程及選型探討第32卷第8期液位顯示及保護系統由磁翻板液位計、防過液所需要的熱量,通過內部的熱交換使用明火來氣化裝置和液位開關3部分組成。磁翻板液位計可以直.液化氣,可應用于畜禽飼養谷物干燥、建筑供暖、工觀顯示氣化器內液位的升降,當液位到達特定點時,業制造、餐館酒店和水電短缺的環境,尤其在修路、液位開關會將超液位信號傳給遠程預警系統,會發架橋、石油開采等偏遠、惡劣的環境中,直燃式氣化出聲光報警提示操作人員;而當液位繼續上升超過器的優勢更明顯。直燃式氣化器分為兩種,一- 種不此特定點時,防過液裝置內浮子閥動作，立即切斷氣需要中間介質,另一種需要中間介質(水或水溶體的出口以避免過液現象的發生,確保設備安全可液),即直燃水浴式氣化器。直燃式氣化器在燃?xì)饪窟\(yùn)行。為安全起見,浮子閥切斷后需人工復位。行業主要用于氣化液化石油氣( LPG),它實際上也空溫式氣化器采用串聯調壓器,提供輸出壓力是強制氣化器的一種。目前，直燃式氣化器產品還.的雙重保護，并防止輸送過程中的“再液化”現象。完全依靠進口。針對國內的液化氣特點,將蒸發段及過熱段合為一直燃水浴式氣化器的工藝流程見圖5。燃燒器體并增大換熱面積,從而更加適用于國產液化氣。在氣化器內燃燒,加熱氣化器內的水(或水溶液)并有條件的地方可室外露天安裝,大幅度減少土建、供將煙氣從煙囪排出,水(或水溶液)再對LPG進行加熱、供電及消防工程的造價06]。熱,燃燒器的氣源為氣化后的LPG ,這樣可以降低氣⑤直燃式氣化器化器的配套成本。直燃式氣化器通過直接燃燒燃料來獲取氣化時C]氣化器燈電控盤四壓力開關||(鉑熱電阻白C防過液裝置電磁閥O一XH一液化氣燒器P22二222圖5直燃水浴式氣化 器的工藝流程3選型建議本要低。在氣化器選擇及設計時需要考慮下列條件:以某LPG組成(見表1)為例,對直燃式氣化器①場地、配置(鍋爐、供電、循環水)、環境條以外的4種常用氣化器性能進行對比(見表2)。在件。設計和選型時，結合需考慮條件及表2中的內容,設②處理能力 、熱效率、壽命要求、控制要求。計者或用戶可以比較方便地選擇氣化器。③運行要連續可靠、 負荷調節方便、操作簡表1LPG組成單。組分|CHCHCHCH,CH,GHoC以上④采購成本運行成本和維修成本的綜合成摩爾分?jǐn)?shù)/% 1.5 1.09.04.5 54.026.2 3.8第32卷第8期煤氣與熱力www. watergasheat. com表24種常用氣化器的性能比較水式氣化器。項目蒸汽加熱式熱水式電加熱式| 空溫式環境溫度-10 C以上參考文獻:[1] XI0NG Jingcheng, YANG Zhongguo. Chaos caused by a| 氣化能力/|50~1 000,topologically mixing map, indynamical systems and relat-50~500 1 000~30~1000 25 ~200(kg.h-Ied topies[ M]. Singapore : World Scientifie Press, 1992:10 000552 -557.配置要求蒸汽鍋爐熱水 鍋爐電加熱器[2]竺景芳 ,段常貴.太陽能在LPG氣化器的應用[J].煤及電源氣與熱力,2005 ,25( 10):13-15.制造周期14~21142[3]馬文香 ,劉新哲,李傳龍.液化石油氣蒸汽式氣化器工藝流程及控制方式[J].煤氣與熱力, 2010,30(4):維護要求-般較低B01 - B04.以滄州昊大精工公司選取400 kg/h的LPG氣[4] 王福強.陳敬民. 空溫式氣化器在LPG氣化站的應用化器為例。首先看氣化能力,空溫式氣化器顯然不[J].煤氣與熱力,2008 ,28(7) :B04 - B06.滿足要求,因此在蒸汽加熱式、熱水式和電加熱式35] 高華偉,段常貴,解東來. LNG空溫式氣化器氣化過程種氣化器中選擇。通過計算,對于處理能力400 kg/的數值分析[J].煤氣與熱力,2008 ,28(2):B19 -B22.h的電加熱式氣化器需要配置兩個30 kW的電加熱[6]裘棟. LNG項目氣化器的選型[J].化工設計, 2011,器和380V/120A交流電源;熱水式需要配置額定功21(4): 19 -22.率為70kW以上的熱水鍋爐;蒸汽加熱式需要配置額定功率為70 kW以上的蒸汽鍋爐。鑒于現場有作者簡介:王忙忙(1982- ),女,山東禹 城人,工程師,碩額定功率為120 kW的熱水鍋爐閑置,考慮到成本士,從事燃?xì)庠O(shè)備開發研究工作。因索和滄州吳大精工公司達成共識,最終采用了熱收稿日期:2012 -05-18;修回日期:2012-06-18●信息●我國將重點扶持煤制天然氣技術應用由煤炭科學研究院，主編的《煤化工“十二五”科技規劃》已編制完成,即將發布。根據《規劃》,十二五期間,國家將重點扶持煤制天然氣技術應用,并擴大此方面的試點范圍。煤制天然氣的能源轉換率及能源替代效果比其他煤化工技術均呈明顯優勢,產業進程越來越受到重視。據預測,十二五期間,煤制天然氣項目將有望帶動1000x108元的設備市場需求。煤制天然氣是指煤經過氣化產生合成氣,再經過甲烷化處理,生產代用天然氣(SNG)。煤制天然氣的能源轉化效率可高達50% ,技術已基本成熟,是生產石油替代產品的有效途徑。而煤制油方面,采用F-T(費托合成)技術，煤間接液化的轉化率為32% ,直接液化率為38% ,均低于煤制天然氣轉化效率。目前國內天然氣供應的缺口正逐年加大，對外依存度近年呈快速上升趨勢。據預測,到2020年,國內天然氣缺口將達1 000x10* m'。2011年,我國天然氣對外依存度達24%,與2010年12. 8%相比,呈成倍增長:態勢。從客觀上加大了對非常規天然氣及替代天然氣的需求,除加大頁巖氣開發力度外，煤制天然氣技術應用在國家十二五戰略中也將得到重點扶持。(本刊通訊員供稿)
