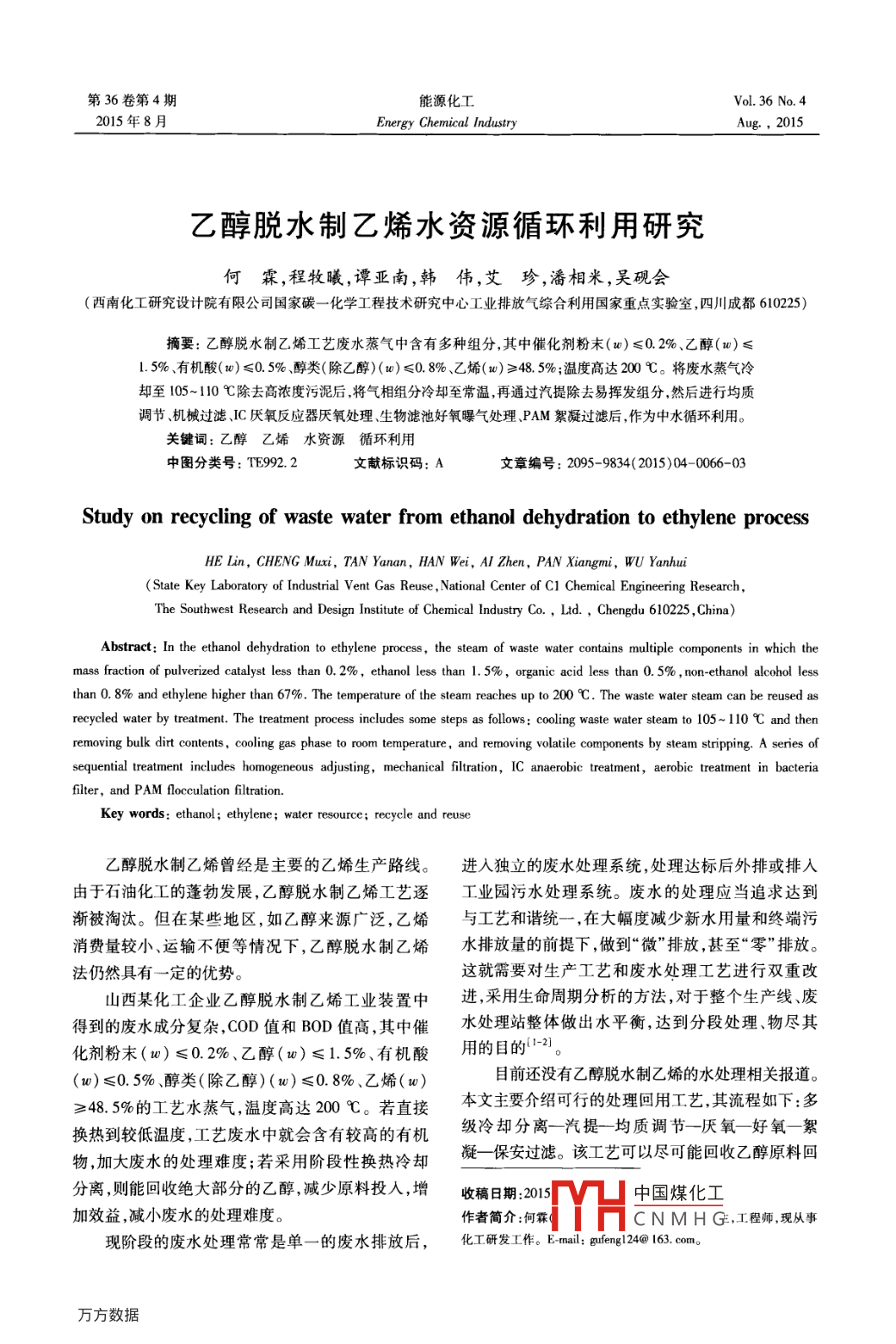

第36卷第4期能源化工Vol 36 No 42015年8月Energy Chemical industrAug.,2015乙醇脫水制乙烯水資源循環利用研究何霖,程牧曦,譚亞南,韓偉,艾珍,潘相米,吳硯會(西南化工研究設計院有限公司國家碳一化學工程技術研究中心工業排放氣綜合利用國家重點實驗室,四川成都610225)摘要:乙醇脫水制乙烯工藝廢水蒸氣中含有多種組分,其中催化劑粉末()≤0.2%、乙醇≤L.5%、有機酸()≤0.5%、醇類(除乙醇)(v)≤0.8%、乙烯(姒)≥48.5%;溫度高達200℃。將廢水蒸氣冷卻至105~10℃除去高濃度污泥后將氣相組分冷卻至常溫,再通過汽提除去易揮發組分,然后進行均質調節、機械過濾、IC厭氧反應器厭氧處理、生物濾池好氧曝氣處理、PAM絮凝過濾后,作為中水循環利用。關鍵詞:乙醇乙烯水資源循環利用中圖分類號:TE992.2文獻標識碼:A文章編號:2095-9834(2015)04-0066-03Study on recycling of waste water from ethanol dehydration to ethylene processLin, CHENG Muxi, TAN Yanan, HAN Wei, AI Zhen, PAN Xiangmi, WU YanhuiState Key Laboratory of Industrial Vent Gas Reuse, National Center of Cl Chemical Engineering ResearchThe Southwest Research and Design Institute of Chemical Industry Co., Ltd., Chengdu 610225, ChinaAbstract: In the ethanol dehydration to ethylene process, the steam of waste water contains multiple components in which themass fraction of pulverized catalyst less than 0. 2%, ethanol less than 1. 5%, organic acid less than 0. 5%, non-ethanol alcohol lessthan 0. 8% and ethylene higher than 67%. The temperature of the steam reaches up to 200 C. The waste water steam can be reused asrecycled water by treatment. The treatment process includes some steps as follows cooling waste water steam to 105-110 C and thenremoving bulk dirt contents, cooling gas phase to room temperature, and removing volatile components by steam stripping. A series ofequential treatment includes heeous adjusting, mechanical filtration, IC anaerobic treatment, aerobic treatment in bacteriafilter, and PAM flocculation filtrationKey words: ethanol; ethylene; water resource; recycle and reuse乙醇脫水制乙烯曾經是主要的乙烯生產路線。進入獨立的廢水處理系統,處理達標后外排或排入由于石油化工的蓬勃發展,乙醇脫水制乙烯工藝逐工業園污水處理系統。廢水的處理應當追求達到漸被淘汰。但在某些地區,如乙醇來源廣泛,乙烯與工藝和諧統一,在大幅度減少新水用量和終端污消費量較小、運輸不便等情況下,乙醇脫水制乙烯水排放量的前提下,做到“微”排放,甚至“零”排放。法仍然具有一定的優勢。這就需要對生產工藝和廢水處理工藝進行雙重改山西某化工企業乙醇脫水制乙烯工業裝置中進,采用生命周期分析的方法,對于整個生產線、廢得到的廢水成分復雜,COD值和BOD值高,其中催水處理站整體做出水平衡,達到分段處理、物盡其化劑粉末≤0.2%、乙醇≤1.5%、有機酸用的目的2。()≤0.5%、醇類(除乙醇)(w)≤0.8%、乙烯目前還沒有乙醇脫水制乙烯的水處理相關報道?！?8.5%的工藝水蒸氣,溫度高達200℃。若直接本文主要介紹可行的處理回用工藝其流程如下:多換熱到較低溫度,工藝廢水中就會含有較高的有機級冷卻分離一汽提均質調節一厭氧一好氧一絮物,加大廢水的處理難度;若采用階段性換熱冷卻凝一保安過濾。該工藝可以盡可能回收乙醇原料回分離則能回收絕大部分的乙醇減少原料投入,增收稿日期:015H中國煤化工加效益,減小廢水的處理難度。作者簡介:何霖CNMHG,工程師,現從事現階段的廢水處理常常是單一的廢水排放后,化工研發工作。Emal:gufeng124@163.com何霖等乙醇脫水制乙烯水資源循環利用研究67用,并副產其他有機物銷售給深加工企業,從而提升濟效益?；赜弥兴畼?biāo)準見表1(參照GBT19923乙醇脫水制乙烯廢水處理廠的經濟效益。2005《城市污水再生利用工業用水水質》1方案選擇及處理工藝的確定表1回用中水的標準1.1方案選擇項目數值針對乙醇脫水制乙烯工廠的廢水特點,通過考COD值/(mgL)察分析,選定的廢水處理思路為:廢水先階段性冷BOD值/(mgL)卻處理,然后進行汽提除易揮發物,再進行均質調懸浮物(S質量濃度/(mgL")節,最后進行生物處理、過濾,對廢水進行物化法和C質量濃度/(mgL)≤350生化法多種組合方案試驗。由于廢水COD值高,采s02質量濃度/(mgL)250用“多級冷卻分離-汽提”處理,可除去絕大部分的pH值6-8.5有機物,且這部分有機物可分離作為原料或粗產品進行深加工處理;經過“均質調節一厭氧一好氧一1.2工藝流程絮凝一保安過濾”后得到的中水可循環進行回用。乙醇脫水制乙烯水資源循環利用工藝流程見采用上述處理方法大幅減少了原料投入,增加了經圖1。乙醇制乙烯反應器換熱器分離塔汽提多級均質機械調節過濾回用中水←保安溢流過濾器沉淀池厭氧池圖1乙醇脫水制乙烯水資源循環利用工藝流程示意2處理工序設計的雜質,對烯烴進一步提純,水洗水絕大部分由本由于乙醇制乙烯廢水中含有較多催化劑粉末,水處理裝置所得清液提供。水洗水用量根據產品質量分?jǐn)?shù)約0.2%,若不對其處理,對后續的多級冷氣流量純度進行適時調變卻分離影響較大。催化劑粉末會覆蓋在分離塔的2.3汽提工序內壁,長期會堵塞管道,不利于水處理的正常運行。汽提工序主要由汽提塔、鼓風機等組成。汽提2.1多級冷卻分離工序塔塔底溫度控制在100~120℃,汽提時間由塔底出多級冷卻分離工序主要由分離塔、回流設備、低濃度水有機物含量決定,進一步除去有機物,將冷卻循環設備壓縮機等組成,本單元采用不銹鋼有機物含量控制在2gL以下,并降溫至20-30℃材質。該廢水中有機物濃度高,采用多級冷卻分離作進一步生化處理?？捎行Щ厥沾蟛糠钟袡C(jī)物,產物可作為原料回用或2.4均質調節工序粗產品進行銷售;在多級冷卻分離操作過程中,溫度區間變化較小,不但有利于易揮發有機物的分均質調節工序主要由加藥裝置、混合池組成離,且能降低后續廢水的處理難度,間接提高廢水混合池采用鋼砼結構,汽提塔出來的廢水與的處理能力。通過工程技術軟件計算,同時通過試Ca(OH)2和碳酸鈉在攪拌裝置混合后進入中和沉驗驗證后本工序采用的最佳工藝條件為:①一級淀池。本工序操作條件:pH值調至6-8,調節時間分離塔:塔頂溫度控制在105-110℃,分離出有機12~36b3)物含量高的高濃度廢水;②二級分離塔:塔頂溫度2.5忑C厭氧反應工序控制在85~95℃,分離出絕大多數的乙醇和烯烴混IC厭氧反應工序是一種借助LC厭氧反應器進合物;③三級分離塔:常溫冷卻。經過多級冷卻分行高效厭氧反應處理廢水污染物的工藝。C厭氧離汽提后,廢水的COD可降至2g/L以下。反應器是一VT凵中國煤化工器,為第三代2.2水洗工序厭氧反應器CNMHG厭氧反應器水洗工序主要是為了去除產品氣烯烴中含有(UASB為第二代厭氧反應器的代表類型)相比,具68·能源化工2015年第36卷第4期有占地少、成本低、有機負荷高、抗沖擊能力強的特表2中水水質指標點,性能更穩定,操作更簡單。反應器由下而上共數值分為5個區:混合區、第1厭氧區、第2厭氧區、沉淀COD值/(mg·L區和氣液分離區。為了增強處理效果,需限制水力BOD值/(mgL)懸浮物(SS)質量濃度/(mg·L)負荷的大小,使污水具有足夠的停留時間,同時減C質量濃度/(mgL-)6825輕好氧負擔。并且反應器內部通過大量產生的沼42質量濃度/(mgL)氣和內循環的劇烈擾動,使廢水內部具有良好的傳值7.6質效果,不需要另加攪拌裝置。此工序可有效降低4主要經濟技術指標廢水的COD值,且LC反應器耐低溫、緩沖pH效果1)以5萬t/a乙烯工業裝置為例,該廢水處理好、穩定性較好,產生的沼氣可做燃料進行利用。站工程總投資311萬,具體分配見表3。主要控制參數如下:COD容積負荷2~14kg/(m3表3廢水處理站投資構成d),污泥質量濃度0.2~1g/L,反應器出水進行外循序號費用名稱金額/萬元投資比例,%環,循環比(2~4):1,反應溫度控制在20~30℃土建工程COD值、芬頓試劑和O3的質量比控制在設備購置安裝工程(100~200):3:1;其中芬頓試劑和臭氧投加比例根227018.33其他據COD值確定4。經均質調節的廢水采用EC厭氧反應器進行厭氧處理后,COD可降至0.5g/L2)噸廢水運行成本(包括電費、人工、管理費、以下。藥劑費等):0.48元。2.6生物濾池(CSBR)好氧處理工序3)噸廢水折舊費成本(按10年折舊):3.01元。生物濾池含有1個連續進水、連續出水的恒水4)噸廢水維修成本:0.77元。位生物反應池和2個污泥回流間歇反應、靜止沉淀5結論采用“多級冷卻分離一汽提一均質調節一厭和潷水的布置對稱的恒水位SBR池。采用鋼砼結氧一好氧一絮凝一保安過濾”工藝處理乙醇脫水制構先進可靠、投資省、占地少、運行管理簡便,能有乙烯的工藝廢水效果良好、各項指標均能達到回用效降低COD、BOD、SS、NH3-N、總氮、總磷等,與普至原料水的標準,處理工序穩定、簡單可靠、投資通活性污泥法相比,具有有機負荷高、占地面積小省、操作維修簡單,具有較好的工業化應用前景。(是普通活性污泥法的1/3)、投資少(節約30%)所獲得的中水還可作為其他用途,應用較為廣泛不會產生污泥膨脹、氧傳輸效率高、出水水質好等優點。曝氣方法采用鼓風曝氣,主要控制參數如參考文獻下:BOD容積負荷0.6-1kg/(m3:d),污泥質量濃1]烏錫康.有機水污染治理技術[M].上海:華東化工度0.4~28-9T分經此工序處理后,COD值可降學院出版社,1989:271-276至50mg/L以下,BOD值可降至10mg/L以下。[2]宋樂平,顧國維.混合化工廢水集中預處理提高可生2.7PAM絮凝工序化性的研究[J]J.上海環境科學,1996,15(11):14-17PAM作為絮凝劑起的是吸附架橋作用,使懸浮3]呂炳南,陳志強.污水生物處理新技術[M].哈爾濱哈爾濱工業大學出版社,2005:2-3的粒子產生絮凝沉淀,達到凈化水的目的。同樣該[4]張希衡,廢水厭氧生物處理工程M]中國環境科學池采用鋼砼結構。絮凝后產品水達到中水的標準,出版社.1996:12可進行回用,水質質量較好。5]周律.厭氧生物反應器的啟動及其影響因素[J].工3處理效果業水處理,1996,16(5):1-3該廢水處理工程經過一段時間穩定運行后,處[6]張忠祥,錢易.廢水生物處理新技術[M]北京:清華理效果良好,中水水質指標結果見表2。大學出版社,2004:1-2.[7]鄭俊吳浩江,曝氣牛物油油共的理論與工程應用此水質完全滿足作為乙醇脫水原料水的要求,[M].北中國煤化工2-89也具有其他廣泛的用途,如冷卻水、洗滌水、鍋爐用[8]梁晨輝,CNMHG處理高鹽度有機水等磷農藥廢水[J].污染防治技術,2003,16(1):44-45
