編者按：2017年6月22日晚，“天然氣行業微信群”和重慶市石油與天然氣學會共同開展了第六十三期“天然氣之夜”空中論壇。本期論壇主題為：天然氣燃燒設備如何選型暨在煤改氣中直燃的運用。本次邀請行業嘉賓范曉民做專題分享，并與群友進行了互動。本期論壇主持人：潘劍恩，記錄整理：吳秦。（群友討論看法，不代表本公號觀點）

【嘉賓介紹】

范曉民（杭州諾信機電的總經理）

從事燃燒機行業十五年，公司代理日本正英、德國E科、威索、意高、意大利利亞路、百得、芬蘭奧林等，與新奧燃氣、華潤、港華等燃氣公司都有過合作。

【論壇實錄】

今天論壇主題主要講一下在天然氣使用中的末端的燃燒設備，我們有幸請到了從業十多年的杭州諾信機電設備的范總，由他來介紹一下燃燒設備的一些專業知識和“煤改氣”下的天然氣直燃技術，以及如何減少客戶運營的天然氣成本。先請范總跟我們聊聊一般客戶在“煤改氣”（燃煤鍋爐改天然氣鍋爐）時，在燃燒設備的選擇上應該遵循的一些標準！

一、燃燒器

目前國內天然氣行業的繁榮氣象：“煤改氣”“油改氣”已大勢所趨，全國基本都在限期整改。但行業內的燃氣燃燒設備可以用“緊缺”來形容，針對國內配套的品牌我做個簡單介紹：

國內普通標準機型的應用領域有：蒸汽鍋爐、熱水鍋爐、導熱油鍋爐、常規熱風爐、涂裝加熱設備；

主要代表品牌：德國威索、E科、扎克；意大利利雅路、意高、將軍、百得；芬蘭奧林，瑞典百通等等。

燃燒器

“德國產品”一直是國內外高端鍋爐配套的第一選擇，所以價格相對其他品牌可以用“昂貴”來形容，運用領域相對都是星級酒店、政府項目為主。一直是德國菲斯曼鍋爐，勞斯鍋爐的標配產品，同時也是國內湖南遠大中央空調，杭州特種鍋爐等設備廠商的配備產品。

（燃燒器在行業內的一些應用）

目前國內所使用的燃燒器大部分來自歐美國家，所以使用上都是低供氣壓力、大流量選擇，其中大部分燃燒器所需供氣壓力（配備穩壓閥的）小于0.05Mpa，小型沒有配備穩壓閥的一般要求5-8Kpa。

二、蒸汽（熱水）鍋爐

在燃煤鍋爐改天然氣鍋爐中，小型燃煤鍋爐由于結構大致和燃氣鍋爐類似，所以改造起來相對容易些。一般１噸以下為主，因為大部分１噸以下燃煤鍋爐都是立式鍋爐（臥式鏈條燃煤鍋爐改不了），而同類型燃氣鍋爐也有立式側燒的燃氣鍋爐，所以改造起來相對容易，使用起來能效也大致差不多。且改燃氣后，由于燃氣鍋爐為正壓燃燒，所以燃燒效率、產汽時間更有保證。

但2噸以上燃煤鍋爐由于鍋爐結構屬于水管鍋爐，加上爐排結構的原因，直接改造對用戶來講將來的使用成本會很高，所以作為我們改造施工單位來說，一般不建議改造，直接更換。

另外燃煤鍋爐由于效率的衰減，會導致使用成本增加，產氣量不足等問題。上月我去一家家具廠，一臺三噸蒸汽燃煤鍋爐使用了三年，用戶一直疑惑產能沒有增加，但蒸汽一直不夠用，后來經過檢測能效，發現鍋爐產汽量只有1噸／小時，所以燃煤鍋爐的效率是老鍋爐的通病。如果能改成天然氣鍋爐，因為燃氣鍋爐效率相對比燃煤鍋爐高，且燃氣屬于清潔能源，不會造成鍋爐內壁積碳從而導致傳熱效率降低，因此３噸的燃氣鍋爐基本上能產生３噸左右的蒸汽。

“煤改氣”符合現在環保的要求，同時減少了燃煤的堆場，節約了空間，實現了自動化。

如果客戶選擇新購鍋爐，建議購買臥式鍋爐，因為臥式鍋爐相對立式鍋爐效率更高，缺點是占地面積比立式多；燃燒器的選型也建議購買大眾品牌，如利雅路、意高、百得等國內配套量較大的品牌，方便維修和配件供應。

三、導熱油爐

燃氣導熱油鍋爐又稱熱媒鍋爐，選擇導熱油鍋爐的企業都是因為蒸汽鍋爐無法達到其生產要求的溫度（蒸汽鍋爐一般產生10kg、184℃的蒸汽），而使用導熱油鍋爐的企業基本都要求180-230℃的高溫。主要應用于工業生產，如紡織、食品、化工等行業。

由于導熱油鍋爐的油溫較高，因此排煙溫度高于蒸汽鍋爐，能達到320℃左右。如果煙氣熱量不能合理利用，將大大的增加燃氣的耗量，所以導熱油鍋爐一般都選用“熱風助燃燃燒器”（如下圖）。

國內外主要代表品牌有：美國麥克森、天時、北美，德國霍科德，日本正英、英國聯邁等；

應用領域有：鋼鐵、陶瓷、有色金屬冶煉的高溫熔煉、退火技術、造紙印刷烘干，紡織定型，食品烘干的熱風烘干技術；

劣勢：價格昂貴；

優勢：定制型機型，可在各種工況環境下使用。

四、“直燃”工藝

1、紡織、食品烘干

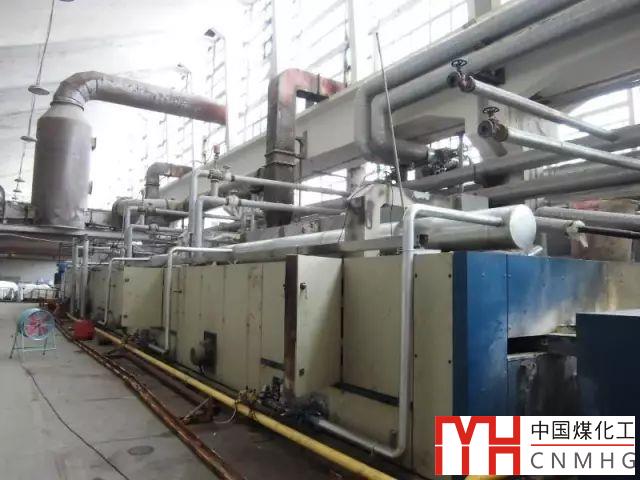

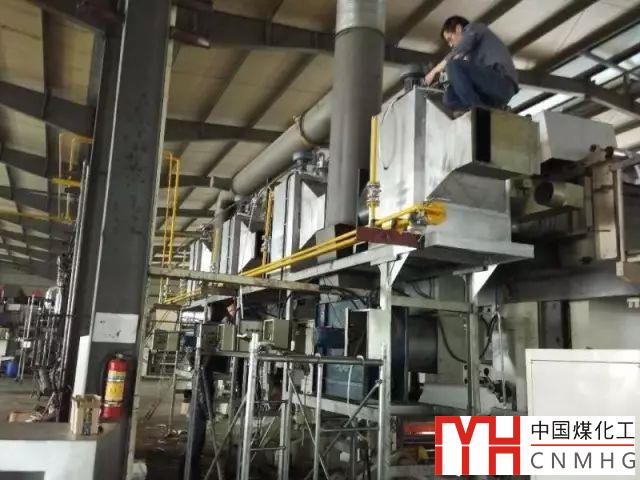

主要用于替代鍋爐工藝，降低使用能耗。代表為導熱油換熱風的烘干、定型工藝，改為直燃式加熱工藝，效率更高，升溫時間更快（如下圖）。這類改造也是目前在山東，河北，河南，廣東，江蘇改造最多的項目。

2、谷物、堅果烘干工藝

客戶原有的都是導熱油或者蒸汽加熱技術，改造后能節約空間、降低能耗，生產效率自動化程度更高。

3、蒸汽加熱烘干的砂洗烘干工藝

4、印刷烘干工藝

這是山東臨沂一帶運用較多的印刷烘干工藝直燃技術，原有技術都為導熱油加熱。

五、技術改造

造紙的最大技術在烘缸加熱，涂覆烘干已經屬于成熟技術，所以改造只能通過技改來降低減小鍋爐使用量。該客戶有5個蒸汽烘缸，通過技改，我們將蒸汽烘缸改為紅外加熱，提升了加熱速度，客戶產量增加了，成本降低了，所以客戶很滿意。

六、總結

目前中小企業在燃煤鍋爐改造后可能節省成本，但對一些大型企業來說，燃煤的成本還是低一些。

天然氣直燃熱風加熱技術總的熱效率可以達到92%，而燃煤導熱油鍋爐的總效率一般只有59%；天然氣直燃熱風加熱相比于燃煤導熱油鍋爐間接加熱節能30%以上，碳減排88%以上；削減了二氧化硫、煙塵的排放；節省鍋爐房用地，節省煤、油燃料儲、運費用；省去了司爐工人工成本。
