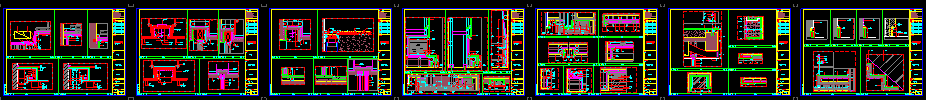

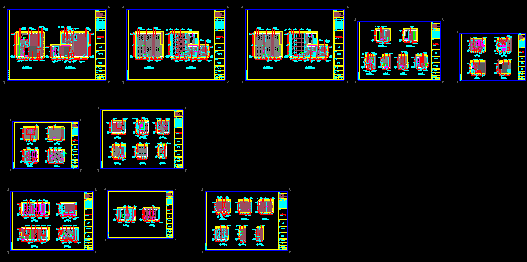

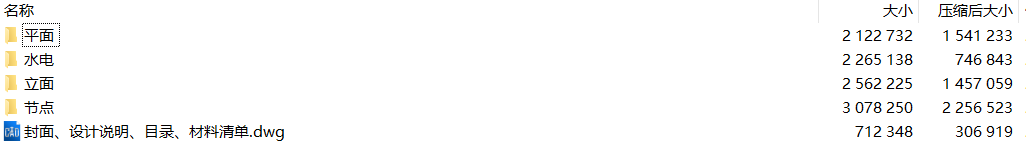

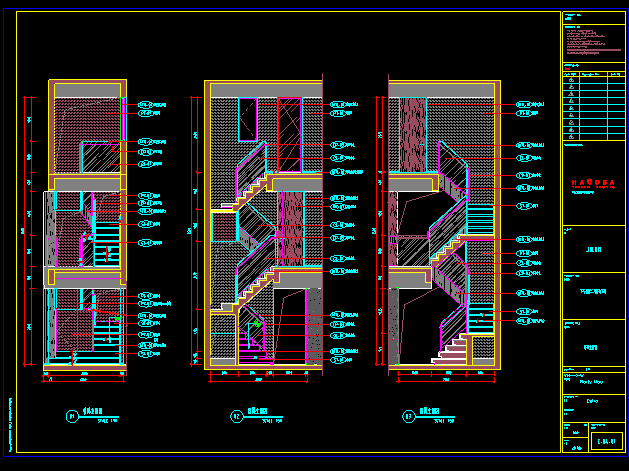

附件大小：6.02MB所屬分類：CAD圖紙分享會員：匿名用戶分享時間：2022-03-31最后更新：資源簡介/截圖：一、項目概況 1.本工程為二期 2.本套圖紙為上海安亭別墅二期樣板間室內設計 二、設計依據 1.建設單位提供的土建專業擴初圖紙； 2.建設單位委托上海牧笛室內設計工程有限公司完成的概念及方案設計； 3.經建設單位確認的效果圖批復文件； 三、設計規范 1.《建筑內部裝修設計防火規范》GB50222-095; 2.《建筑裝飾工程質量驗收規范》GB50210-2001; 3.《建筑裝飾工程施工安裝及驗收規范》JGJ73-91; 四、圖紙說明 (一).圖紙范圍： 1.圖紙為上海安亭別墅二期樣板間，不含水暖電等專業施工圖紙； 2.圖紙包括目錄，設計說明及材料選型，平面，立面，節點大樣等，不含空調燈具開關插座家用電器等電氣設備的選型及配置； (二).尺寸標高及標注說明： 1.本工程圖紙尺寸以毫米為單位，標高以米為單位； 2.“E0在尺寸標注中表示均分； 3."GL"在標注中表示房間或墻面的中心線； 4."對齊”是指圖紙中的類似組成部分（例如墻體#門邊框等）跨過洞口與現有墻體等面平齊； 5.天花標高均為本層樓地面施工裝修完成后算起的相對高度； 6.依據《建筑內部裝修設計防火規范》所有房間隔斷到頂，墻面放樣尺寸均為完成尺寸； 7.施工總包單位不能以比例尺丈量圖紙，所有相關尺寸均已標注，若仍有疑問請及時與設計師確認； 五、施工說明： 1,圖紙中所有開關箱均做成暗開開門，外觀同周圍墻面； 2.凡本工程所用裝飾材料的規格、型號、性能、色彩應符合裝飾工程規范的質量要求，施工前會同建設、設計等有關各方共同商定； 3.施工單位必須嚴格按照國家規范及當?shù)刭|(zhì)檢、消防、驗收規定組織熟練的技術工人進行施工； 4.施工單位須依據圖紙上的放樣原則完成放樣（含隔斷位置，天花標高，割地分割，家具尺寸等）供設計單位確認后方可進行下一步施工； 5.所有室內地坪不同鋪面材料于施工完成后完成面均需平齊，除有要求外不得有高差； 6.所有墻面陰陽角均需為90平直，腳線按設計要求施工； 7.燈槽內燈管交錯150m,以防暗區； 8.裝飾內部結構如遇電氣、暖通有相碰處，應設法避開； 9.建筑內部各部位裝修材料的燃燒等級參考相關國家防火標準； 10.施工總包單位一旦接收圖紙將承擔全部責任來控制和完成在圖紙和說明中要求的材料和工藝，并將遵從并達到他們在合約中明確的工作要求及態度； 11.施工總包單位須提供所有加工工藝圖紙及固定設備款式給設計師確認，只有這些簽字確認后的圖紙及設備選型才能替代原設計文件，施工總包單位須承擔在這些圖紙中出現差誤的責任； 12.施工總包單位應做好所有現場必須的安全防護工作； 13.施工總包單位應協調所有現場工作使所有配合交差工作能順利完成； 14.所有外圍墻面尺寸按照建筑圖紙，施工總包單位應在施工前復核所有尺寸和現場條件，明確建筑師在圖紙中有歧義的地方； 15.施工總包單位應在施工及提交機電配合之前，現場再次復核所有尺寸、位置以及各種電氣設備的安裝特性及開洞尺寸要求； 6.所有分包供貨商在施工中完成后均須清理現場以保證下道工序的進場，在最后一個階段清理所有場地，提供軟裝進場； 17.所有木皮、膠合板、木作櫥柜及木墊塊都須做防火阻燃處理，使所有的木作都能達到規定的阻燃耐火時間、等級及測試要求； 18.所有詳圖、剖面及完成面清單請參見圖紙； 19.施工總包單位應提供所有木作櫥柜、大理石及其他需特殊處理部分的深化加工圖紙給設計師確認； 2.木作櫥柜設計圖紙及文件僅為表達設計意圖，并不能替代專業供應商的櫥柜加工圖紙及其他細節工藝圖紙： 21.所有裝飾燈具由配套軟裝公司提供，施工單位負責配套安裝； 22.所有壁紙由施工總包單位負責鋪貼； 23.所有墻面用的涂料顏色除特殊說明請參照材料選型表中的涂料編號； 24.施工總包單位負責提供所有安裝五金配件所需要的木墊塊或支撐件； 25.施工總包單位應油漆所有可見部分的結構，例如墻板支撐、干法施工墻體等等，還包括空調風口后的可見部分； 本工程所有的參照標準均按現行的相關國家標準或行業標準。承建商在進行工程中應采用最佳及最合適的標準，同時，業主方總監也有權要求承建商在工程實施中采用他認為最好的標準。但必須滿足中華人民共和國行業標準之建筑裝飾工程施工及驗收規范。
