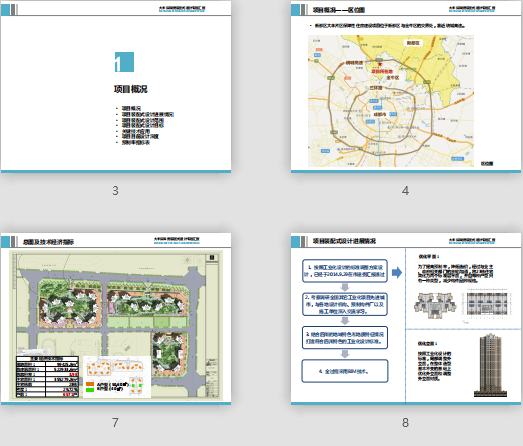

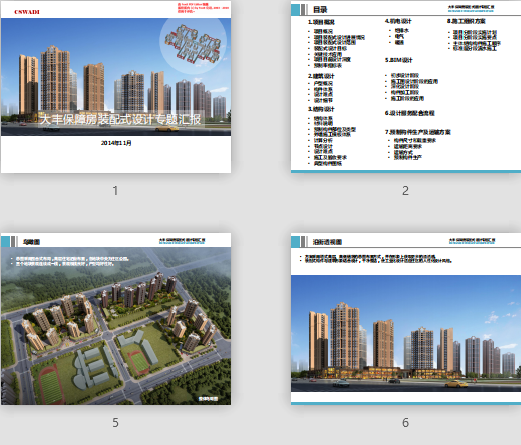

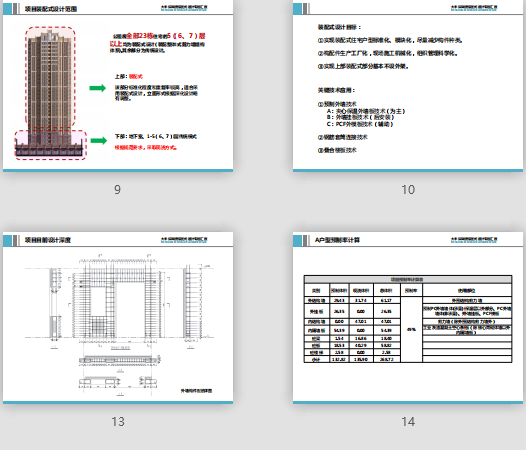

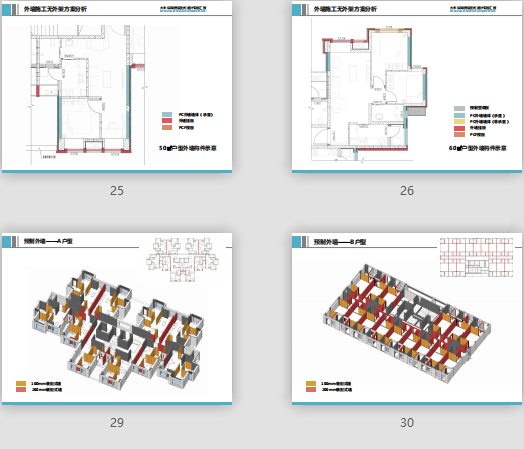

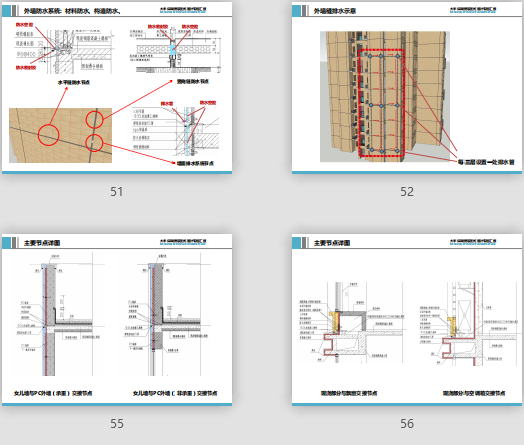

附件大小：28.12MB所屬分類：BIM資料分享會員：芳華分享時間：2021-09-24最后更新：資源簡介/截圖： 項目概況、項目設計進展情況、項目裝配式設計范圍、裝配式設計目標、關鍵技術應用 項目目前設計深度、預制率指標表 戶型概況、構件體系、設計難點、設計細節 結構體系、材料說明、預制構件部位及類型、外墻施工模板體系、計算分析、節點設計 設計難點、施工及驗收要求、典型構件圖紙 給排水、電氣、暖通 初步設計階段、施工圖設計階段的應用、深化設計階段、構件加工階段、施工階段的應用 構件尺寸和載重要求、運輸距離要求、運輸方式、預制構件生產 項目分階段實施計劃、項目分階段實施要點、主體結構構件施工順序、標準層分段流水施工、項目裝配式設計進展情況 為了提高預制率，降低造價，經過與業主、政府相關部門的多輪溝通，將23棟住宅簡化為兩個標準層平面，并且每種戶型只有一種類型，減少構件品種規格。 按照工業化設計的標準，局部調整外立面，在整體造型基本不變的基礎上優化外立面和調整外立面材質。 ①實現裝配式住宅戶型標準化、模塊化，盡量減少構件種類。 ②構配件生產工廠化，現場施工機械化，組織管理科學化。 ③實現上部裝配式部分基本不設外架。 ①預制外墻技術 A：夾心保溫外墻板技術（為主） B：外墻掛板技術（后安裝） C：PCF外模板技術（輔助） ②鋼筋套筒連接技術 ③疊合樓板技術 PC外墻墻體（承重）、PC外墻墻體（非承重）、外墻掛板、PCF模板 1、采用PC外墻墻體、外墻掛板、PCF模板以取消外墻腳手架。 2、控制外墻板種類. 3、控制外墻板長度不超過5m，高度不超過3m，重量不超過6T。 xa0
